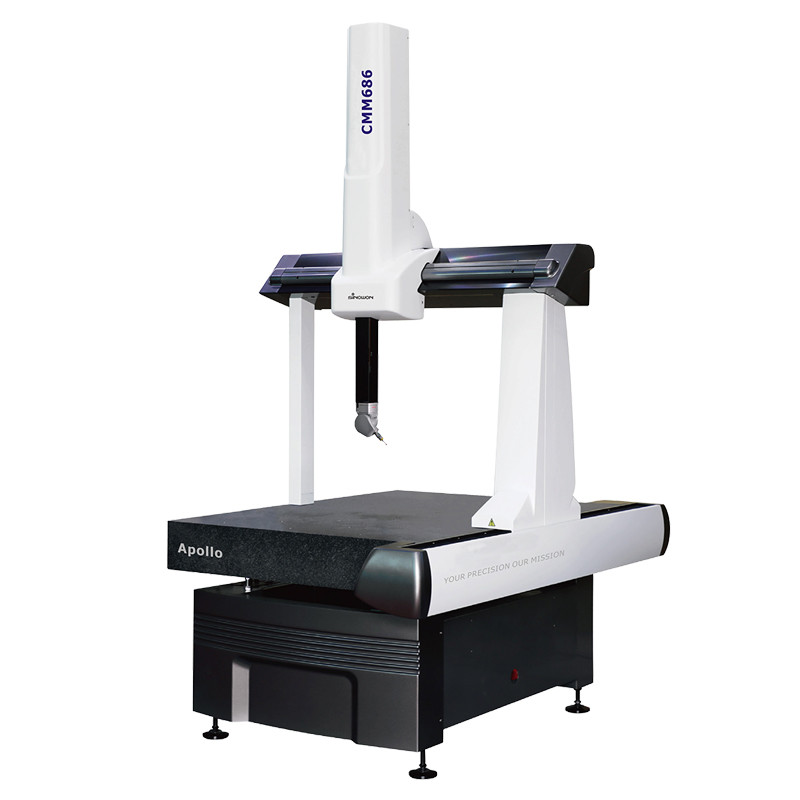

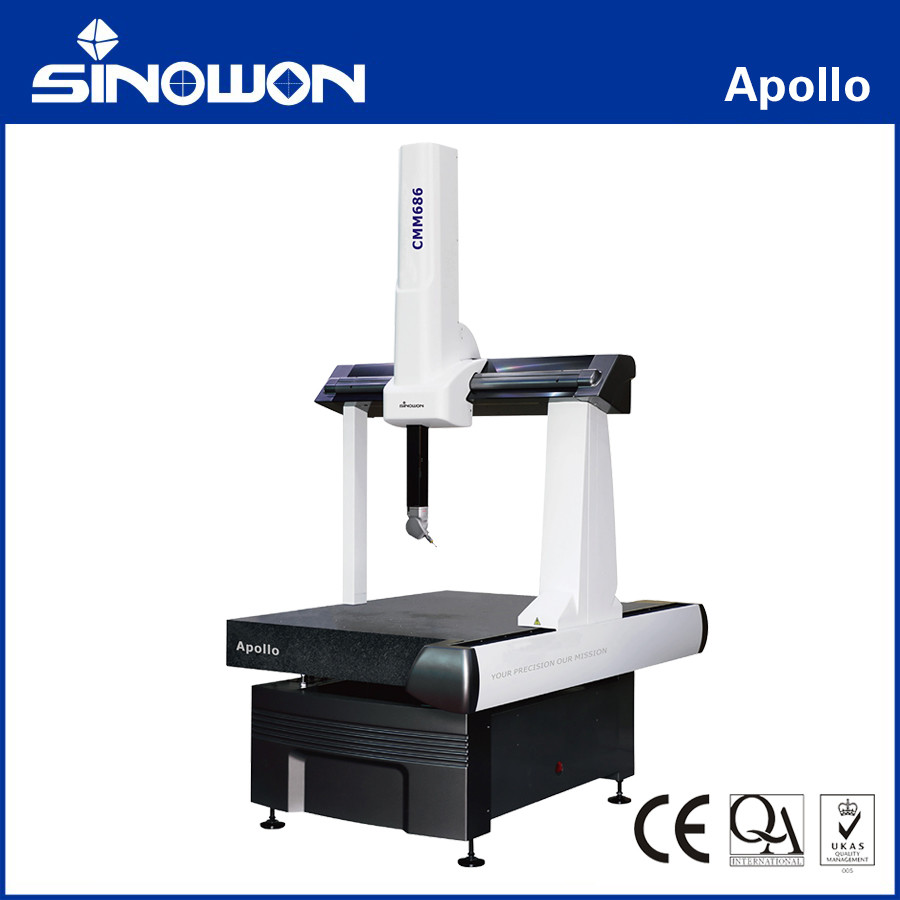

Name: Máquina de medición de coordenadas de la serie Apollo
Brand: Hoyamo and Sinowon Inc
SKU: Apolo 686
Availability: InStock

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Rango de desplazamiento (mm): 600*800*600

Peso máximo de la pieza de trabajo medida: 300 kilos

Peso de la máquina: 730 kg

Velocidad máxima 3D (mm/s): 520

Aceleración máxima en 3D (mm/s2): 1730

Resaltar:

Máquina de medición de coordenadas de la serie Apollo

Información básica

Lugar de origen: Jiangmen, China

Nombre de la marca: SINOWON

Certificación: CE

Número de modelo: Apolo 686

Documento: D4 Sinowon Apollo Series CM...a1.pdf

Pago y Envío Términos

Detalles de empaquetado: Madera contrachapada

Tiempo de entrega: 40 días de trabajo

Condiciones de pago: LC, T/T

Capacidad de la fuente: 50 sets/mes

Galería

Máquina de medición de coordenadas de la serie Apollo

Descripción de producto

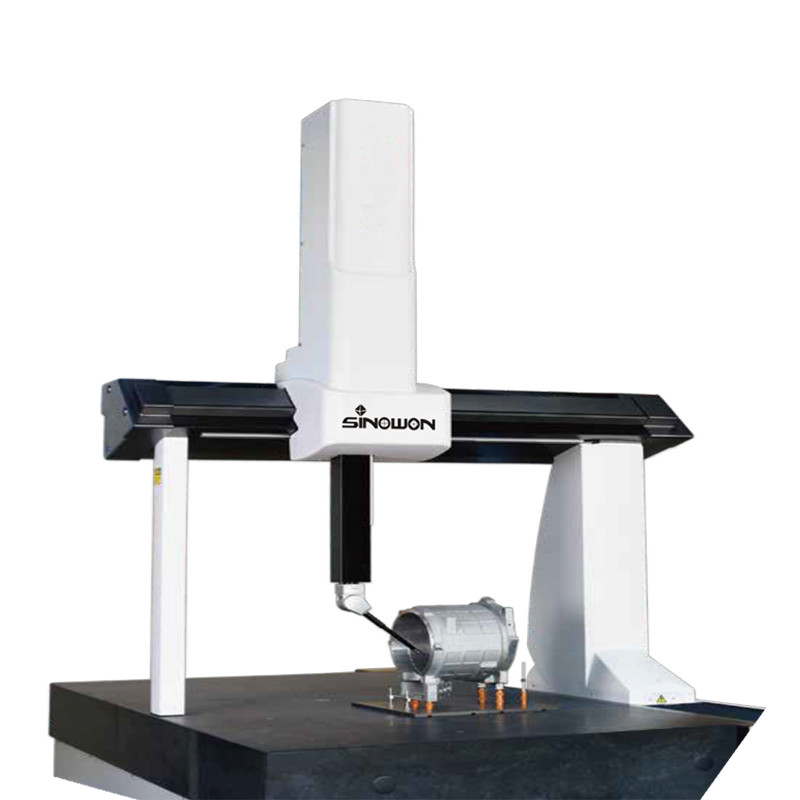

Máquina de medición por coordenadas Serie Apollo

Máquina de medición de coordenadas de la serie Apollo 0

Introducción del producto:

Apollo es una MMC totalmente automática y altamente competitiva. Equipada con el potente software de medición Rational-DMIS, intuitivo, inteligente y eficiente, con ricos módulos de medición, gran capacidad de edición, gran compatibilidad, satisface plenamente las necesidades de medición personalizadas.

Se utiliza ampliamente en: la industria de autopartes, la industria del moldeo por inyección y moldes, la industria de la electrónica 3C, la industria del corte y herramientas, la industria del mecanizado de precisión y otras aplicaciones de metrología industrial, incluida la inspección de productos y la inspección de dispositivos.

Características del producto:

Equilibrio neumático:El eje Z adopta un equilibrio neumático ajustable, que se mueve suavemente y frena automáticamente para garantizar la seguridad.
Mesa:La mesa de granito monolítica, pesada y estable, reduce los efectos de la vibración.
Estructura:La estructura de puente móvil proporciona un espacio de medición más abierto.
Carril guía:Carril guía de cola de milano integrado, que mejora la precisión de funcionamiento de toda la máquina.
Diseño de viga triangular de precisión:Mejora la rigidez de la máquina y baja el centro de gravedad de la viga, mejorando la precisión y repetibilidad de la máquina.
Diseño de marco totalmente de aluminio:Deformación consistente de todas las piezas en caso de cambios de temperatura para una fácil compensación.
Colocación remota del motor de accionamiento:reduce la masa en movimiento, aumenta la velocidad y evita el impacto del calentamiento del motor en el rendimiento de la máquina.

Apollo564 /686 /8xx6 Especificación:

Modelo	Error máximo permisible MPE(μm), L(mm), (ISO10360-2)						Velocidad máxima 3D (mm/s)	Aceleración máxima 3D (mm/s²)
	HH-MI		HP-TMe		HP-THDe
	MPEE	MPEP	MPEE	MPEP	MPEE	MPEP
Apollo 564	2.8+L/300	3.1	2.6+L/300	2.9	2.4+L/300	2.7	520	1730
Apollo 686	2.8+L/300	3.1	2.6+L/300	2.9	2.4+L/300	2.7	520	1730
Apollo 8106	3.0+L/300	3.2	2.8+L/300	3.0	2.6+L/300	2.8	520	1470
Apollo 8126	3.0+L/300	3.2	2.8+L/300	3.0	2.6+L/300	2.8	520	1470
Apollo 8156	3.0+L/300	3.2	2.8+L/300	3.0	2.6+L/300	2.8	520	1470

Configuración de la sonda para pruebas de rendimiento:

HHH-MI: La sonda tiene 21 mm de largo, el diámetro de la punta es de 4 mm;

HP-TMe/HP-THDe: Medición de fuerza estándar, la sonda tiene 10 mm de largo, el diámetro de la punta es de 4 mm.

Las métricas de rendimiento son válidas en las siguientes condiciones:

Temperatura ambiente estándar: 18 - 22°C

Cambios de temperatura ambiente: 1°C/h - 2°C/24h

Gradiente de temperatura: 1°C/m

Humedad relativa: 25% - 75%

Diagrama de estructura:

Máquina de medición de coordenadas de la serie Apollo 1

Modelo	Rango de recorrido (mm)			Dimensiones (mm)			Luz (mm)			Peso máximo de la pieza medida (Kg)	Peso de la máquina (Kg)
Modelo	X	Y	Z	Lx	Ly	Lz	Dx	Dz	Dz1	Peso máximo de la pieza medida (Kg)	Peso de la máquina (Kg)
Apollo 564	500	600	400	1055	1535	2247	634	114	594	300	590
Apollo 686	600	800	600	1150	1735	2630	734	114	794	300	730
Apollo 8106	800	1000	600	1350	1935	2640	934	114	794	500	1074
Apollo 8126	800	1200	600	1350	2135	2640	934	114	794	500	1196
Apollo 8156	800	1500	600	1350	2435	2640	934	114	794	500	1379

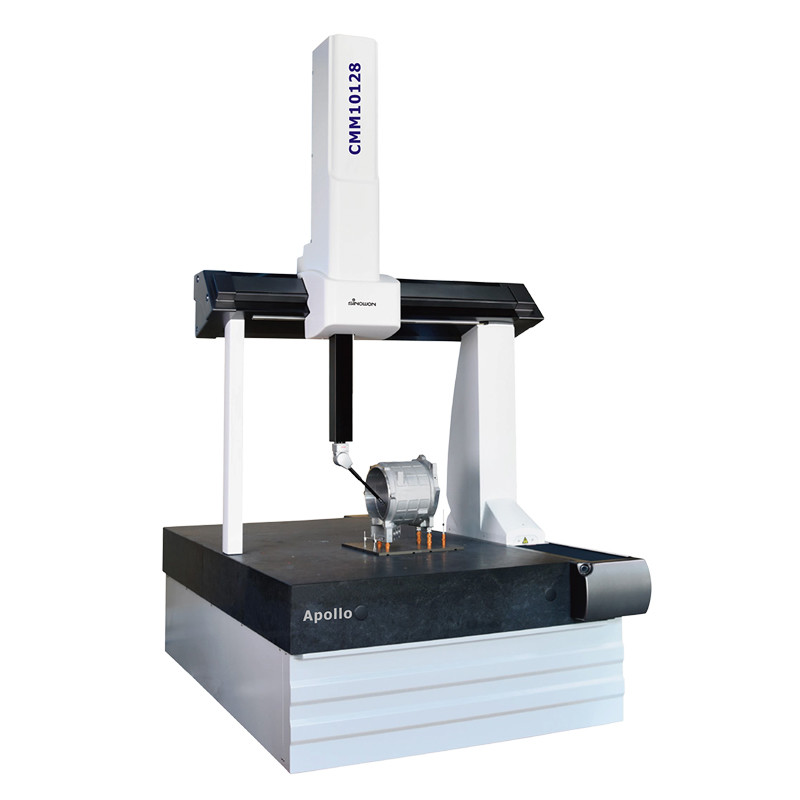

Apollo10xx8 Especificación:

Modelo	Error máximo permisible MPE(μm), L(mm), (ISO10360-2)						Velocidad máxima 3D (mm/s)	Aceleración máxima 3D (mm/s²)
	HH-MI		HP-TMe		HP-THDe
	MPEE	MPEP	MPEE	MPEP	MPEE	MPEP
Apollo 10128	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470
Apollo 10158	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470
Apollo 10218	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470
Apollo 10308	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470

Configuración de la sonda para pruebas de rendimiento:

HHH-MI: La sonda tiene 21 mm de largo, el diámetro de la punta es de 4 mm;

HP-TMe/HP-THDe: Medición de fuerza estándar, la sonda tiene 10 mm de largo, el diámetro de la punta es de 4 mm.

Las métricas de rendimiento son válidas en las siguientes condiciones:

Temperatura ambiente estándar: 18 - 22°C

Cambios de temperatura ambiente: 1°C/h - 2°C/24h

Gradiente de temperatura: 1°C/m

Humedad relativa: 25% - 75%

Diagrama de estructura:

Modelo	Rango de recorrido (mm)			Dimensiones (mm)			Luz (mm)			Peso máximo de la pieza medida (Kg)	Peso de la máquina (Kg)
Modelo	X	Y	Z	Lx	Ly	Lz	Dx	Dz	Dz1	Peso máximo de la pieza medida (Kg)	Peso de la máquina (Kg)
Apollo 10128	1000	1200	800	1615	2220	2940	1130	118	940	1300	1785
Apollo 10158	1000	1500	800	1615	2520	2940	1130	118	940	1500	2090
Apollo 10218	1000	2100	800	1615	3120	2950	1130	118	940	1800	2625
Apollo 10308	1000	2980	800	1615	4020	3010	1130	118	940	2000	4400

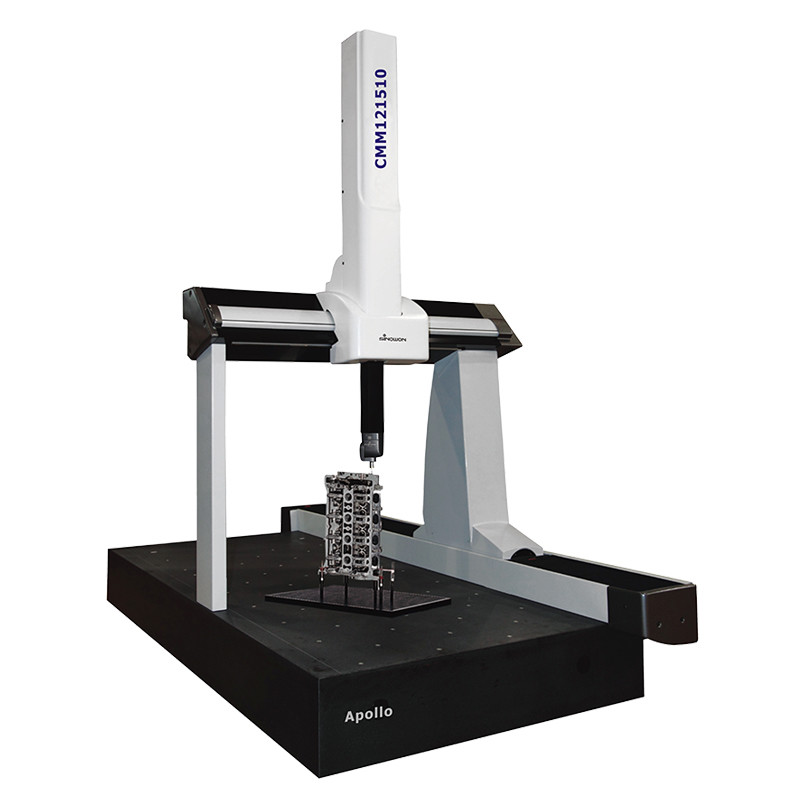

Apollo12xx10 /15xx10/15xx12 Especificación

Modelo	Error máximo permisible MPE(μm), L(mm), (ISO10360-2)				Velocidad máxima 3D (mm/s)	Aceleración máxima 3D (mm/s²)
	HH-MI		HP-TMe
	MPEE	MPEP	MPEE	MPEP
Apollo 121510	3.3+L/300	3.8	3.1+L/300	3.6	433	1040
Apollo 122210	3.3+L/300	3.8	3.1+L/300	3.6	433	1040
Apollo 123010	3.3+L/300	3.8	3.1+L/300	3.6	433	1040
Apollo 152210	3.8+L/300	4.3	3.6+L/300	4.1	433	1040
Apollo 153010	3.8+L/300	4.3	3.6+L/300	4.1	433	1040
Apollo 152212	4.3+L/300	4.8	4.1+L/300	4.6	433	1040
Apollo 153012	4.3+L/300	4.8	4.1+L/300	4.6	433	1040

Configuración de la sonda para pruebas de rendimiento:

HHH-MI: La sonda tiene 21 mm de largo, el diámetro de la punta es de 4 mm;

HP-TMe/HP-THDe: Medición de fuerza estándar, la sonda tiene 10 mm de largo, el diámetro de la punta es de 4 mm.

Las métricas de rendimiento son válidas en las siguientes condiciones:

Temperatura ambiente estándar: 18 - 22°C

Cambios de temperatura ambiente: 1°C/h - 2°C/24h

Gradiente de temperatura: 1°C/m

Humedad relativa: 25% - 75%

Diagrama de estructura:

Máquina de medición de coordenadas de la serie Apollo 3

Modelo	Rango de recorrido (mm)			Dimensiones (mm)			Luz (mm)			Peso máximo de la pieza medida (Kg)	Peso de la máquina (Kg)
Modelo	X	Y	Z	Lx	Ly	Lz	Dx	Dz	Dz1	Peso máximo de la pieza medida (Kg)	Peso de la máquina (Kg)
Apollo 121510	1200	1500	1000	1840	2895	3360	1339	150	1173	1800	3792
Apollo 122210	1200	2200	1000	1840	3595	3410	1339	150	1173	2250	5696
Apollo 123010	1200	3000	1000	1840	4395	3440	1339	150	1173	2250	7637
Apollo 152210	1500	2200	1000	2140	3595	3410	1639	150	1173	2250	6730
Apollo 153010	1500	3000	1000	2140	4395	3440	1639	150	1173	2250	9046
Apollo 152212	1500	2200	1200	2140	3595	3810	1639	150	1373	2250	6760
Apollo 153012	1500	3000	1200	2140	4395	3840	1639	150	1373	2250	9076

RationalDMIS2Software de medición:

Ha obtenido la certificación estándar ANSI, ISO, GB, PTB, siempre sincronizado con estándares avanzados y conceptos de diseño avanzados, y es totalmente compatible con el protocolo de control I++ popular internacionalmente. Tiene una interfaz de software sencilla y fácil de usar, una operación rápida de arrastrar y soltar única y una conexión perfecta con los datos CAD. Visualización 100% gráfica desde la medición hasta el informe de salida, lo que proporciona una solución de medición completa para las empresas.

El software Rational DMIS integra módulos CAD, de paredes delgadas y de escaneo para satisfacer las crecientes necesidades de medición de nuestros clientes.

Características de Rational DMIS:

● Admite IGES, STEP, DXF, STL, XYZ y otros formatos;

● Admite la interfaz de lectura directa de CATIA, UG, PRO-E, Solidworks, Parasolid;

● Detección inteligente: simulación en tiempo real de la ruta de detección, optimización automática de la ruta de detección;

● Cálculo de tolerancia completo y rápido: de acuerdo con GB, ISO, Y14.5, ANSI, DIN, AGMA y otros estándares;

● Salida de informes diversa; Admite formato HTML, Excel, PDF, OUT, TXT;

● Módulos especiales abundantes: análisis estadístico SPC, imagen compuesta CCD, escaneo láser de línea, análisis de palas, análisis de engranajes involuta cilíndricos, análisis de levas, programación de red, informe de red;

● El algoritmo central está certificado por el Physikalisch-Technischen Bundesanstalt (PTB).

DetecciónSistema:

Cabezal de indexación manual HH-MI

El HH-MI es un cabezal de sonda indexable manualmente que presenta una sonda de disparo táctil de alta precisión integrada. El cabezal de la sonda es capaz de indexar en incrementos de 15° y puede lograr 168 posiciones únicas sin necesidad de recalificación. El cabezal se puede bloquear, desbloquear y girar fácilmente con una mano. La sonda de disparo táctil incorporada se puede ajustar manualmente para permitir una amplia gama de combinaciones de sondas.

Repetibilidad de posición	1.5µm
Incrementos	15°
Rotación angular	A=0°-90° B=±180°
Direcciones de medición	±X ±Y +Z
Fuerza de disparo ajustable	0.1N-0.3N
Longitud máxima del lápiz	100mm

Cabezal de indexación manual HH-MI-M

El HH-MI-M es un cabezal de sonda indexable manualmente. HH-MI-M tiene indicadores de rendimiento similares a los de HH-MI, pero en lugar de ser un sistema de cabezal integrado, viene con su propio adaptador y es compatible con cualquiera de las sondas correspondientes.

Repetibilidad de posición	1.5µm
Incrementos	15°
Número total de posiciones	168
Rotación angular	A=0°-90° B=±180°
Longitud máxima de extensión	50mm

Cabezal giratorio automático HH-A-M7.5

El HH-A-T5 es un cabezal de sonda indexable motorizado que presenta un funcionamiento de alta velocidad y un alto par de rotación. El cabezal de la sonda está equipado con una junta cinemática (TKJ) que se puede conectar a un cable múltiple para brindar soporte multisensor. El TKJ se puede cambiar manual o automáticamente sin necesidad de recalificación. La sonda es capaz de indexar en

incrementos de 7.5° y puede lograr 720 posiciones únicas.

Repetibilidad de posición	0.5µm
Incrementos	7.5°
Número total de posiciones	720
Rotación angular	A=0°-105° B=±180°
Velocidad de rotación	90° en 2s
Longitud máxima de extensión	300mm
