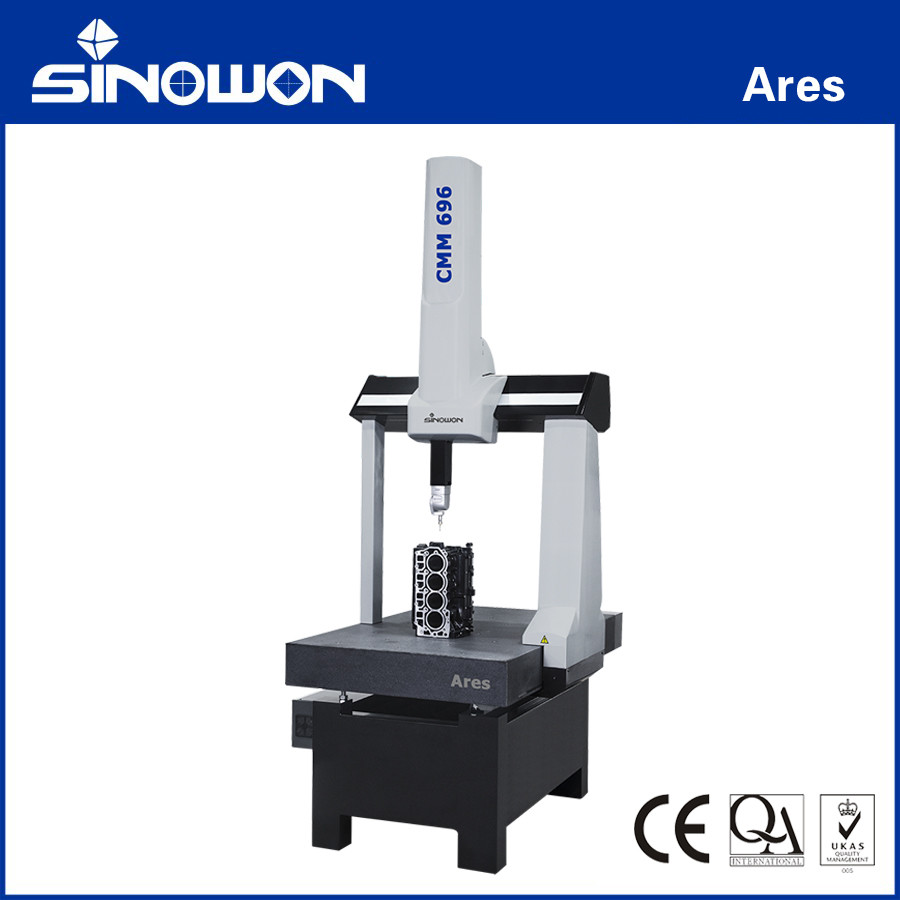

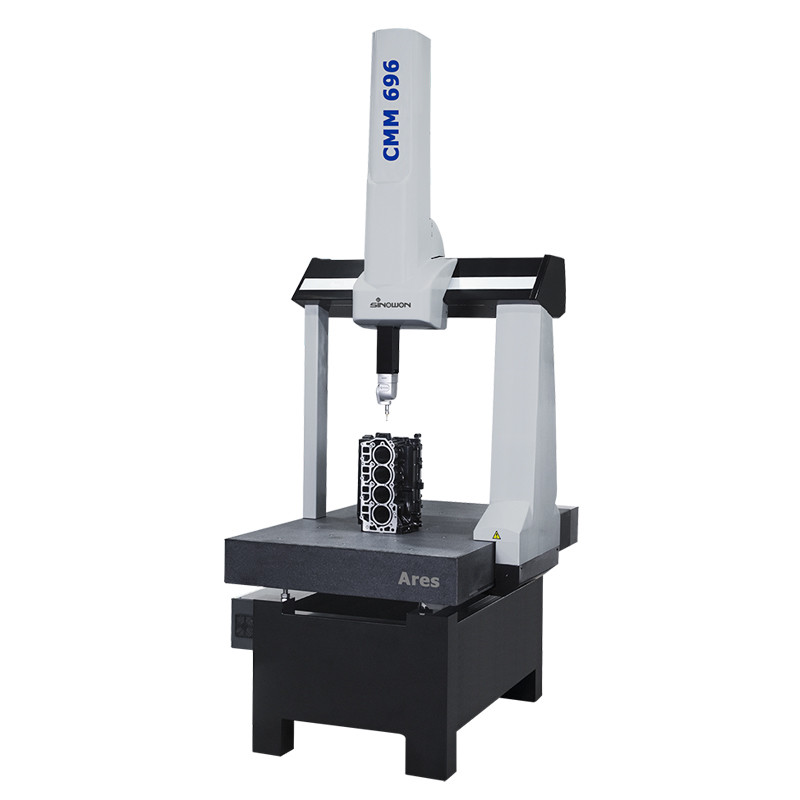

Máquina de medición de coordenadas económicas AresSerie
Introducción:
La unidad principal de Ares adopta una estructura totalmente de aluminio, y al mismo tiempo,se aplica una amplia gama de principios de análisis de elementos finitos de diseño asistido por ordenador y principios de diseño modular en el proceso de diseñoEsto hace que todo el sistema de la máquina tenga una mejor resistencia a la temperatura y a la deformación/torsión, mejora la estabilidad de la estructura espacial de toda la máquina,y reducir la influencia de la micro-deformación estructuralEl diseño del rodamiento de aire distribuido de circuito cerrado optimiza el movimiento mecánico del eje de la máquina de medición.Como resultado, el sistema completo presenta un alto grado de repetibilidad durante el proceso de medición y la estabilidad a largo plazo del sistema.
F: el precioLas especies:
El haz de dirección X adopta la tecnología de haz triangular de precisión de ultra alta rigidez (Tricision ®).y es el mejor diseño estructural para garantizar la estabilidad y la rigidez.
Los tres ejes son accionados por cinturones síncronos, que son compactos, no resbaladizos, rápidos, con bajo ruido y fáciles de mantener.
L Equipado con un software de medición de coordenadas, puede satisfacer cualquier necesidad de inspección general en el taller.
l Podemos proporcionar soluciones profesionales de diseño integrado (incluyendo cimientos, reducción de vibraciones, sala con aire acondicionado, carga y descarga, etc.).
Especificación:
|
Modelo
|
El valor de los valores de los valores de las emisiones de gases de efecto invernadero se calculará en función de los valores de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero. |
Velocidad máxima 3D (mm/s) |
Aceleración máxima en 3D (mm/s2)
|
| HP-TMe |
HP-THDe |
| E0/E150 |
PTFE |
R0 |
E0/E150 |
PTFE |
R0 |
| Ares 696 |
2.5 + L/300 |
2.8 |
2.5 |
2.3+ L/300 |
2.6 |
2.3 |
520 |
1730 |
| Las demás |
2.7+ L/300 |
2.9 |
2.7 |
2.5+ L/300 |
2.7 |
2.5 |
520 |
1730 |
|
Modelo
|
Rango de desplazamiento (mm) |
Dimensiones (mm) |
Peso máximo de la pieza de trabajo medida (kg) |
Peso de la máquina (kg) |
| X. |
Y |
Z. |
Lx |
- ¿ Qué? |
- ¿ Qué? |
| Ares 696 |
600 |
900 |
600 |
991 |
1488 |
2610 |
300 |
730 |
| Las demás |
800 |
1100 |
600 |
1191 |
1688 |
2610 |
500 |
1080 |
|
Configuración de la sonda para ensayos de rendimiento:
HP-TMe/HP-THDe: Medida de fuerza estándar. La sonda tiene 10 mm de largo, el diámetro de la punta es de 4 mm.
Las métricas de rendimiento son válidas en las siguientes condiciones:
Temperatura ambiente estándar: entre 18 y 22 °C;
Los cambios de temperatura ambiente:1°C/h - 2°C/24h;
El valor de las emisiones de gases de efecto invernadero se calculará en función de la temperatura de los gases de efecto invernadero.
Humedad relativa: 25% a 75%
|
Diagrama de la estructura:
RationalDMIS2Software de medición:
Ha obtenido la certificación ANSI, ISO, GB, PTB, siempre sincronizada con estándares avanzados y conceptos de diseño avanzados,y apoya plenamente el protocolo de control I++ internacionalmente popularTiene una interfaz de software fácil de usar y sencilla, una operación rápida única de arrastrar y soltar y una conexión perfecta con los datos CAD.que proporciona una solución de medición completa para las empresas.
El software DMIS racional integra módulos CAD, de paredes delgadas y de escaneo para satisfacer las crecientes necesidades de medición de nuestros clientes.
Características delDMIS racional:
Apoya IGES, STEP, DXF, STL, XYZ y otros formatos;
Apoya las interfaces de lectura directa CATIA, UG, PRO-E, Solidworks y Parasolid.
l Detección inteligente: simulación en tiempo real de la trayectoria de detección, optimización automática de la trayectoria de detección;
Calculación completa y rápida de las tolerancias: de acuerdo con GB, ISO, Y14.5, ANSI, DIN, AGMA y otras normas;
l Diversificación de la salida de los informes; soporte de formato HTML, Excel, PDF, OUT, TXT;
l Abundancia de módulos especiales: análisis estadístico de SPC, imagen compuesta CCD, escaneo láser de línea, análisis de cuchillas, análisis de engranajes de involución cilíndrica, análisis de levas, programación de red, informe de red;
El algoritmo central está certificado por el PTB (Physical-Technical Bundesanstalt).
