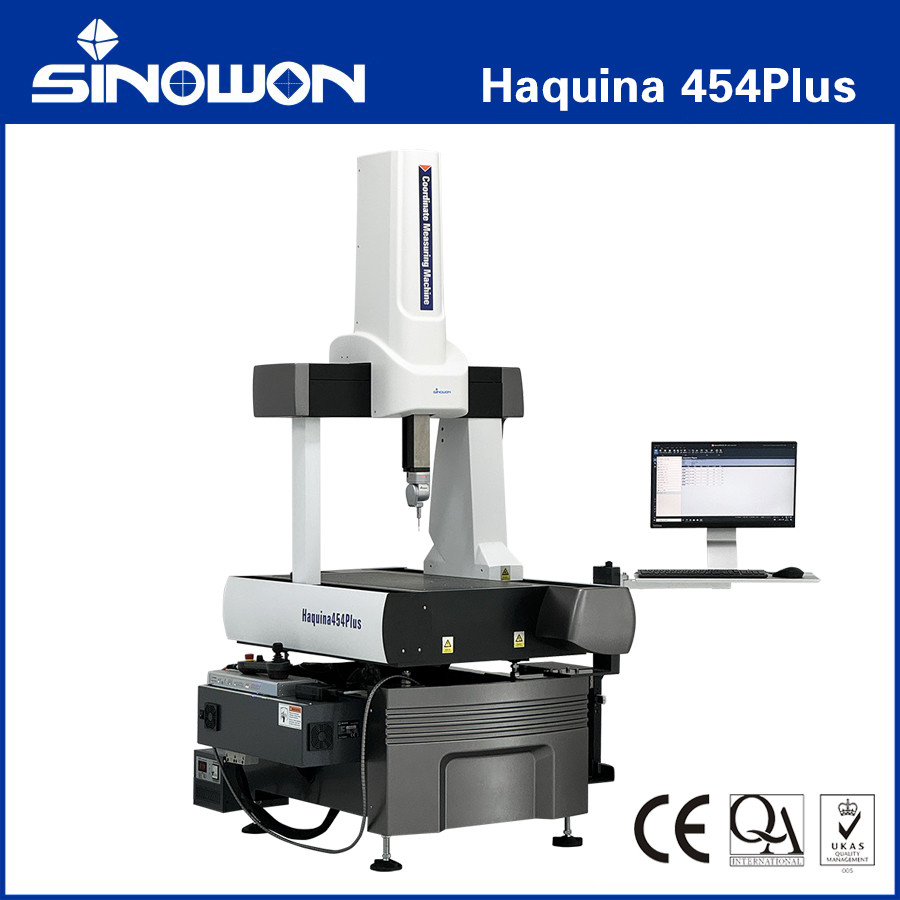

Máquina de medición de coordenadas de puente semiautomático móvil Equipo de medición CMM

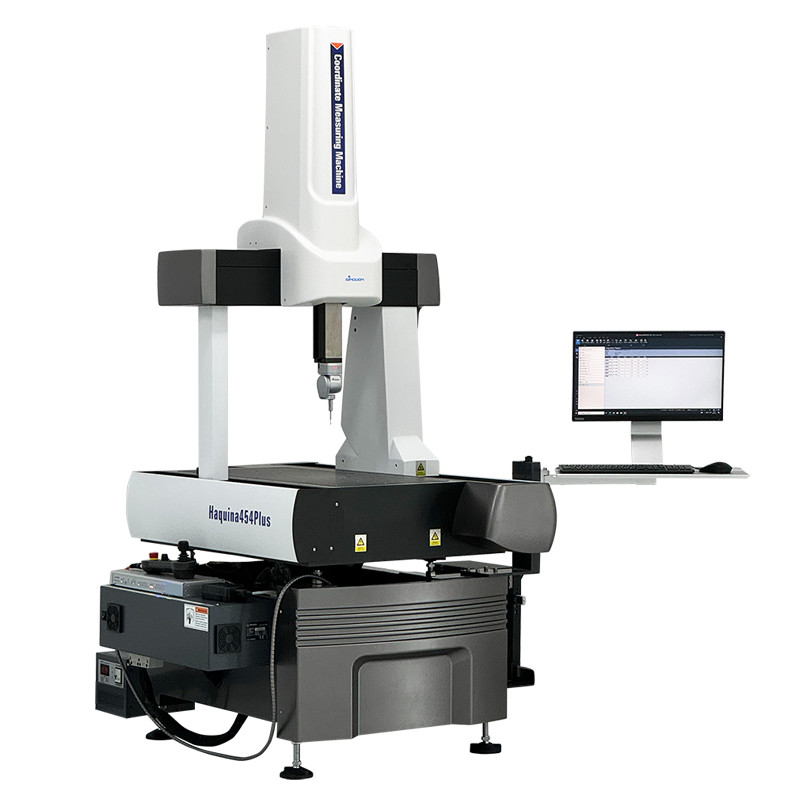

Puente móvil semiautomático Máquina de medición de coordenadasH.el aguacate454Además.

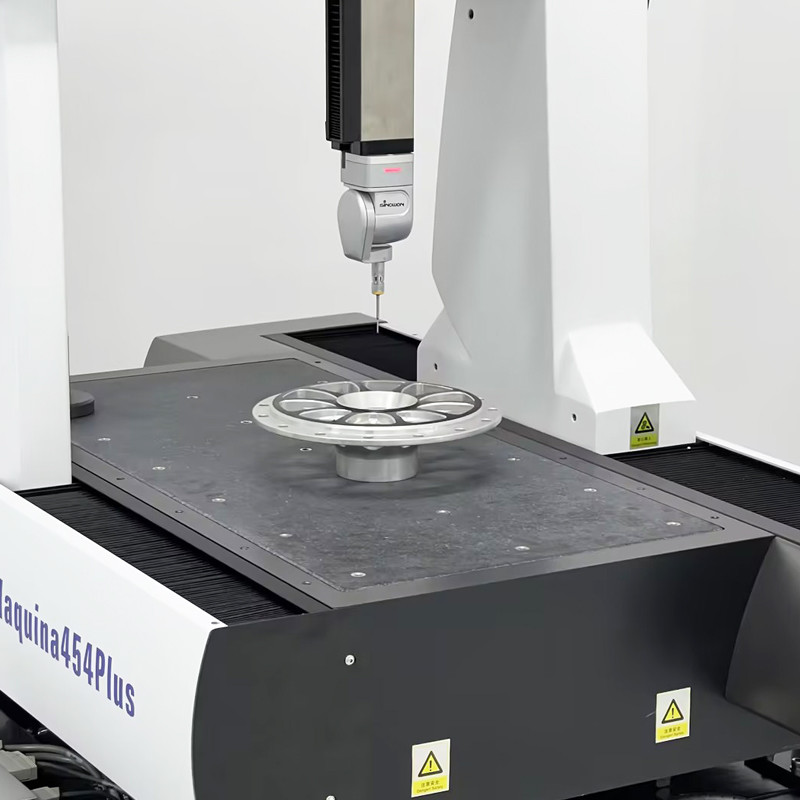

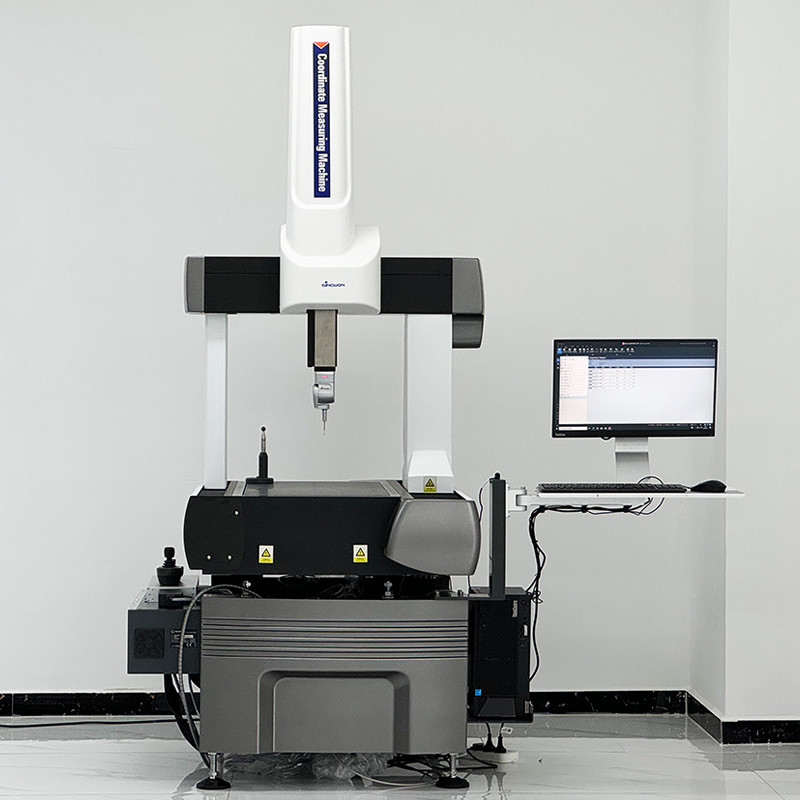

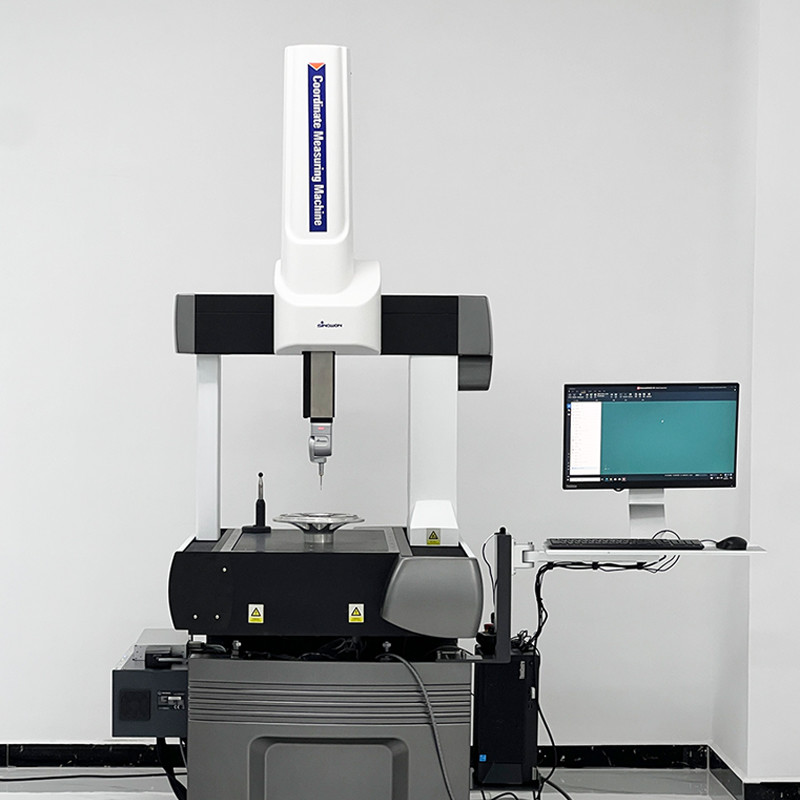

Descripción técnica

Lo más destacado técnico:

• El diseño antiincrustante de tres ejes permite resistir muy bien el polvo y los desechos, garantizando la estabilidad y precisión del sistema de precisión.
• Sistema de compensación de temperatura: tres ejes de la máquina y la parte tiene un sensor de temperatura de alta precisión. Puede garantizar la precisión en diferentes temperaturas.Es muy eficiente y fiable sin garantizar la precisión de la pieza de trabajo a diferentes temperaturas, sin temperatura constante.
• Asegurar el mejor rendimiento del movimiento con un tren de guía lineal de acero inoxidable de alta fiabilidad, un motor de alto rendimiento y un mecanismo de transmisión de alto rendimiento.
• El sistema de aislamiento pasivo de vibración estándar puede hacer frente a la mayoría de las fuentes de vibración.
• Estructura compacta sin fuente de aire.
• Equipado con el potente software de medición (RATIONAL-DMIS) que no tiene igual, el inspector puede manejar cualquier tarea de medición e inspección común en el taller.

PLas cifras:

Especificaciones medioambientales:

Nota: La Guía de preparación del sitio ayudará al cliente a saber cómo llegar a los requisitos de la habitación.

El CMMSoftware de medición e inspección:

External-array Software, Inc. se estableció a principios de 2001. Tenemos más de 25 años de experiencia exitosa en el desarrollo de software CMM, RationalDMIS como una nueva generación de software CMM,Se desarrolla bajo total independencia., caracterizado por su funcionalidad directa, potente y altamente eficiente.No sólo ha sido muy elogiado por los expertos en la industria CMM desde su lanzamiento al mercado,pero también gana la confianza de los clientesLas ventas mundiales son de más de 10.000 unidades.

Algunos de los clientes incluyen: General Dynamics, General Electric, Boeing, Corning, Xerox Corporation, Pratt & Whitney, Siemens, BMW, ABB Inc, Bruker...

• RationalDMIS está siempre a la altura de los estándares mundiales avanzados, desde el principio del diseño,RationalDMIS está completamente desarrollado basado en DMIS y es uno de los software CMM en el mundo que soporta altamente el estándar DMIS.

• Interfaz de usuario única y breve, sin ventanas emergentes, sin un proceso de entrada y verificación complicado, Evite la redundancia de la interfaz causada por más de una ventana emergente.Drag & drop maximizó la simplicidad del proceso de operación.

• El soporte RationalDMIS I++, ha superado con éxito la autenticación de PTB.

• Integra perfectamente los datos CAD con el proceso de programación y medición CMM,utilizando las potentes herramientas de simulación y prevención de colisiones estándar en RationalDMIS

• Display gráfico al 100%:Todos los procesos de operación pueden mostrarse al 100% en gráficos.

• De acuerdo con varias normas: ISO / ANSI / DIN / GB...
• Evalúa varias tolerancias: distancia, ángulo, angularidad, perpendicularidad, paralelismo, posición, cilindricidad, concentricidad, caudal circular, caudal total, circularidad, ángulo de cono, diámetro, radio, plano,La rectitudPerfil de punto, perfil de curva, perfil de superficie, simetría, ancho.
• Los informes de salida diversificados: salida de texto tradicional, salida de gráficos, informe anterior...
• Salida de varios formatos, incluidos HTML, Excel, PDF, DMO, etc.
• Apoyar las plantillas de salida definidas por el usuario final.






• Los módulos de especialidad de RationalDMIS, incluidos SPC, CCD, láser, cuchilla, engranaje, cámara, netofline, netreport, UG/ProE/CATIA/Solidworks/Jt3D/Inventor3D/SolidEdge/ParaSolod Native Translator.
• Modulo CWS potente: el software admite el uso de detección CWS,y se puede aplicar a la detección de contorno de la superficie curva de vidrio 3D como el vidrio curvo del teléfono móvil y el vidrio del panel de instrumentos del automóvil.

Sistema de la sonda:

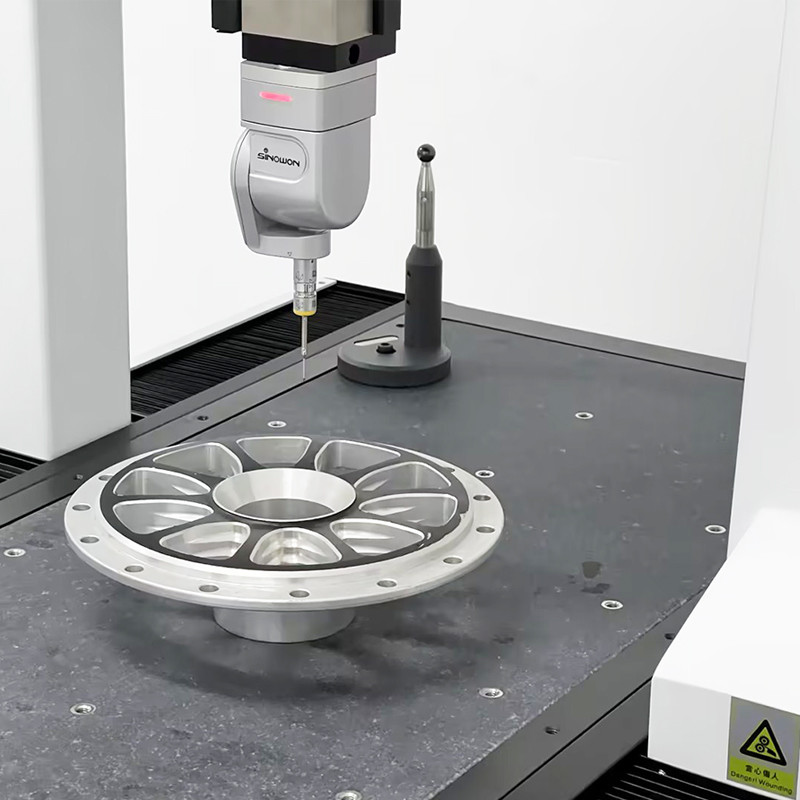

Cabeza de la sonda de indexación manual Renishaw MH20i

MH20i es una cabeza de sonda ajustable manualmente con el módulo cambiando de Renishaw.

Incorpora el soporte cinemático TP20 con indexación de 2 ejes.

Puede alcanzar 168 posiciones repetibles en incrementos de 15°. También incluye un módulo de fuerza estándar.

Características
Eje indexable A (Pitch)	de 0° a 90°, paso de 15°
Eje indizable B (Rollo)	± 180°, paso de 15°
Peso	210 g
Repetibilidad del posicionamiento	1.5 μm
La barra de extensión	de una longitud de 75 mm
TP20 Características
Direcciones sensoriales	5 direcciones, ±X, ±Y, +Z
Repetibilidad unidireccional	0.35 μm
Modificación de la repetibilidad del módulo	2.0 μm
