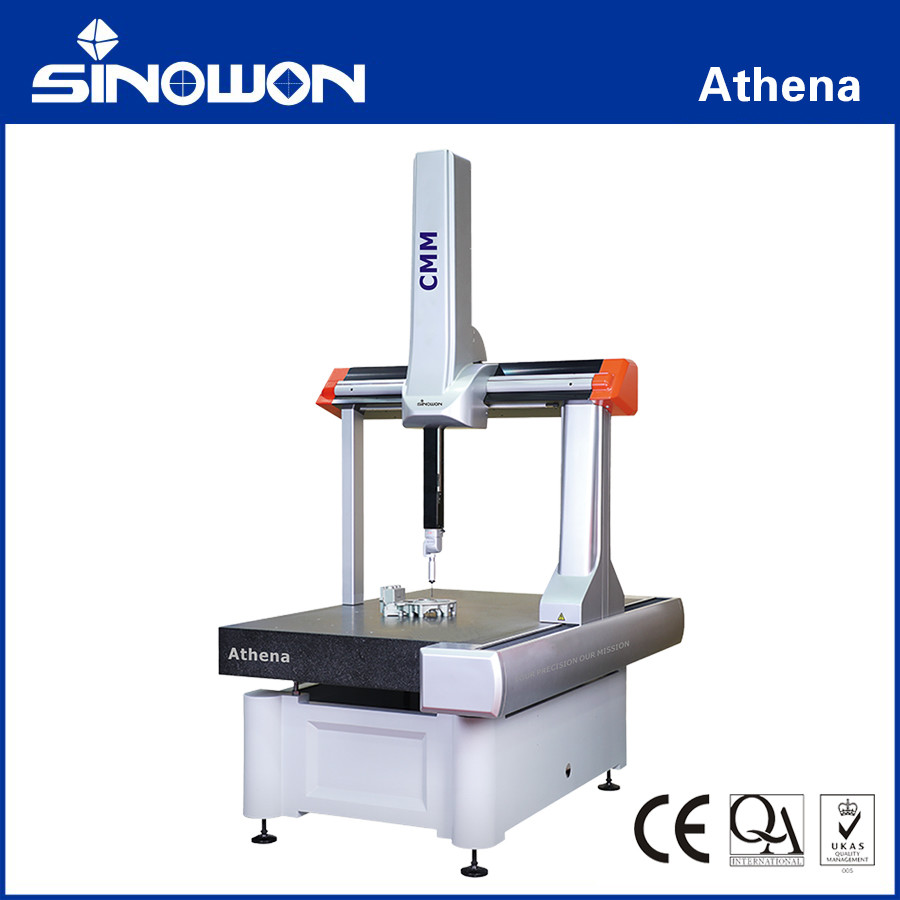

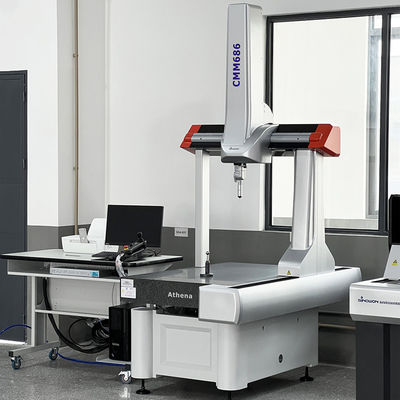

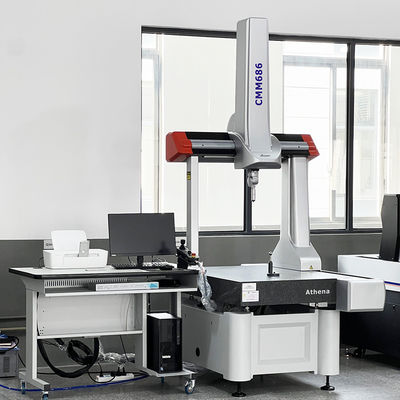

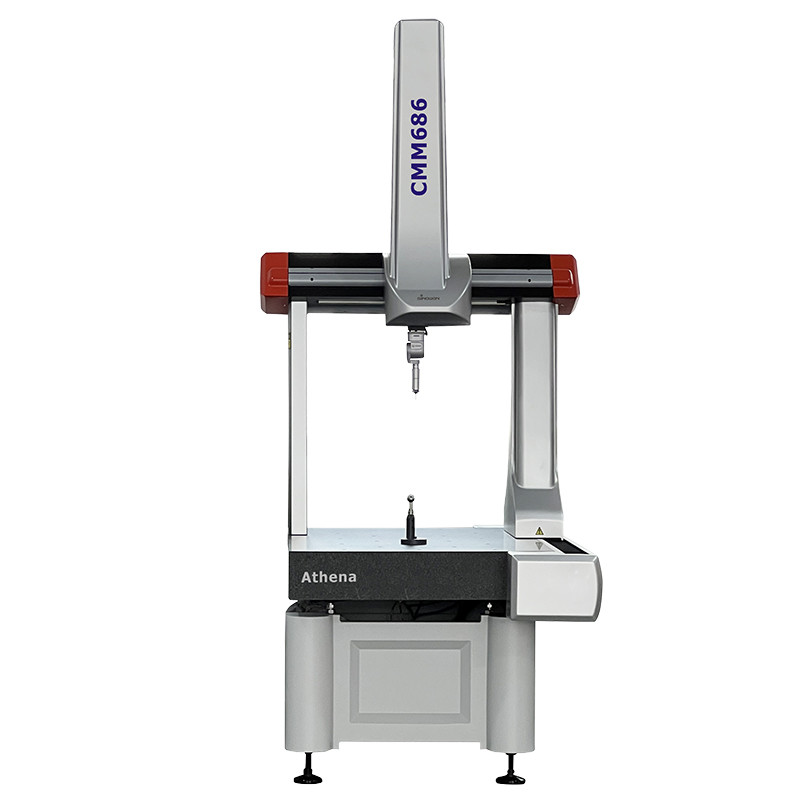

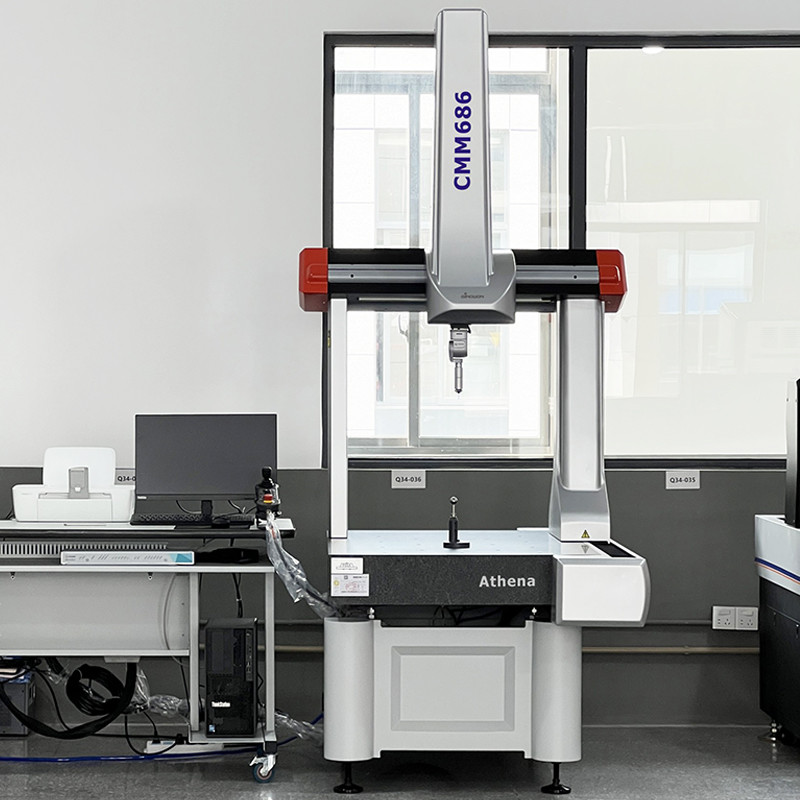

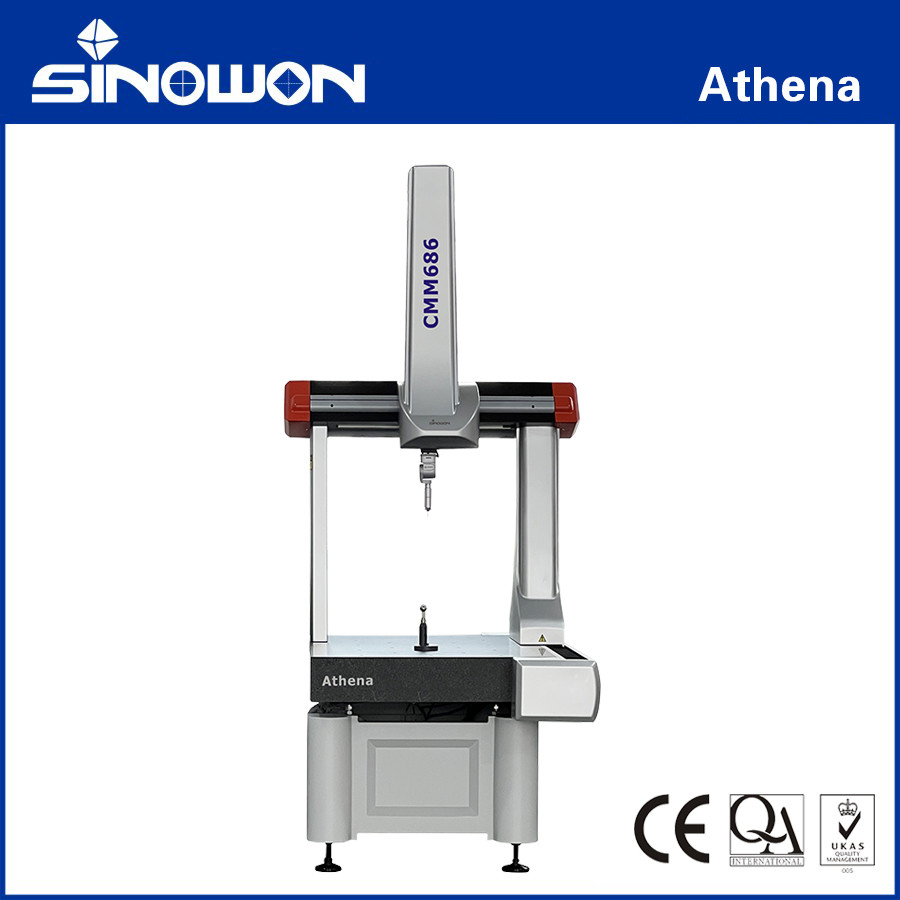

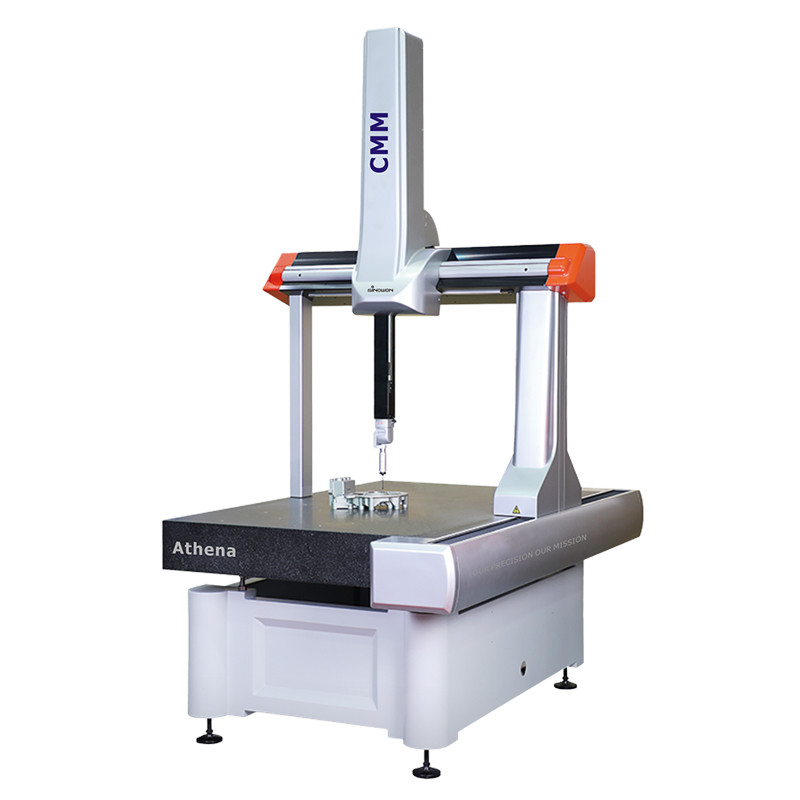

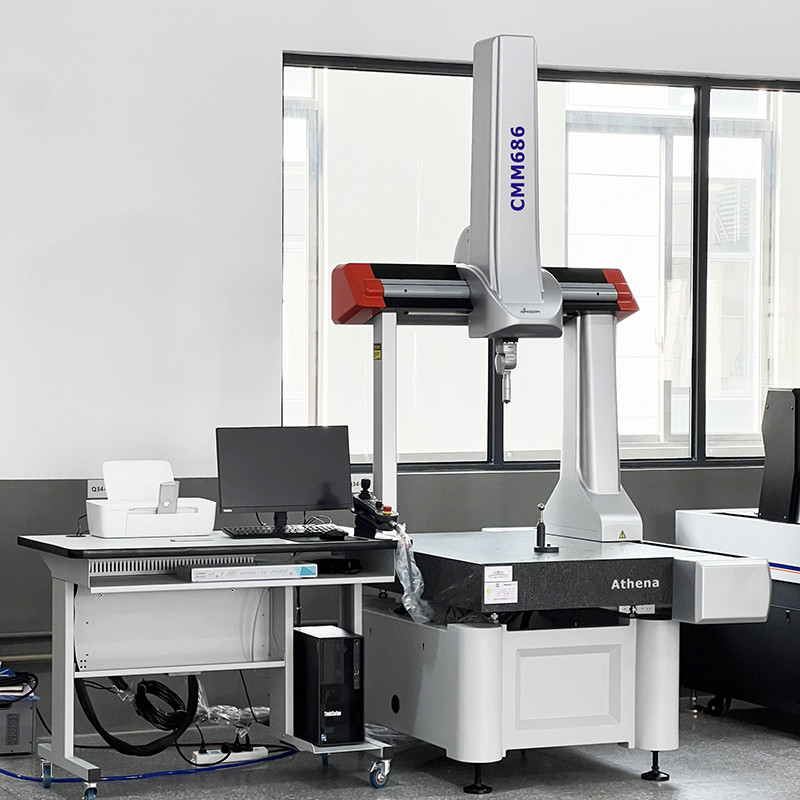

Máquina de medición de coordenadas de la serie Athena

Máquina de medición de coordenadas Athena El Slas erías

Introducción del producto:

Desde el punto de vista de la estructura de la máquina base, Athena cuenta con una construcción totalmente de aluminio y utilizó técnicas CAD integrales, incluidos el análisis de elementos finitos (FEA) y el análisis de módulos,con el resultado de una mejora de la temperatura, dimensional/torsional y estabilidad geométrica y reduce la deformación estructural y los efectos de las vibraciones y las variaciones térmicas en el rendimiento de medición.El diseño del rodamiento de aire envuelto optimiza el movimiento cinemático del ejePor lo tanto, todo el sistema se caracteriza por la máxima repetibilidad de medición y la consistencia del sistema a largo plazo.

Característica del producto:

• La viga X ha adoptado la tecnología de ultra-rigidez. Esta estructura es la mejor solución para aligerar el peso del carro principal y mejorar su estabilidad y rigidez.Así que puede mejorar enormemente el rendimiento de CMM.
• El modo de transmisión de todos los ejes de la máquina es la correa de tiempo, cuya estructura compacta y antideslizante hace que tenga excelencia de alta velocidad, bajo ruido y fácil mantenimiento.
• Contrapeso neumático ((ajustable) para el eje Z, que hace que el eje Z funcione de manera estable, con freno automático en condiciones de emergencia y mantenga el CMM a salvo.
• Los motores de accionamiento montados remotamente reducen la masa móvil para un ajuste más rápido; disipan el calor fuera del marco de la máquina.
• Equipado con el potente software de medición que no tiene igual, EXPLORER puede manejar cualquier tarea de medición y ensayo común en la tienda.
• Serein podría proporcionar una solución profesional integrada, que incluye cimientos, amortiguación, sala de aire acondicionado, sistema de carga y descarga, etc.

Especificación:

RationalDMIS2Software de medición:

Ha obtenido la certificación ANSI, ISO, GB, PTB, siempre sincronizada con estándares avanzados y conceptos de diseño avanzados,y apoya plenamente el protocolo de control I++ internacionalmente popularTiene una interfaz de software fácil de usar y sencilla, una operación rápida única de arrastrar y soltar y una conexión perfecta con los datos CAD.que proporciona una solución de medición completa para las empresas.

El software DMIS racional integra módulos CAD, de paredes delgadas y de escaneo para satisfacer las crecientes necesidades de medición de nuestros clientes.

Características del DMIS racional:

● Soporta IGES, STEP, DXF, STL, XYZ y otros formatos;

● Soporta las interfaces de lectura directa CATIA, UG, PRO-E, Solidworks, Parasolid;

● Detección inteligente: simulación en tiempo real de la ruta de detección, optimización automática de la ruta de detección;

● Cálculo completo y rápido de las tolerancias: de acuerdo con GB, ISO, Y14.5, ANSI, DIN, AGMA y otras normas;

● Producción de informes diversos; soporte de formato HTML, Excel, PDF, OUT, TXT;

● Muchos módulos especiales: análisis estadístico de SPC, imagen compuesta CCD, escaneo láser de línea, análisis de cuchillas, análisis de engranajes de involución cilíndrica, análisis de cámaras, programación de red, informe de red;

● El algoritmo básico está certificado por el PTB (Physical-Technical Bundesanstalt).
