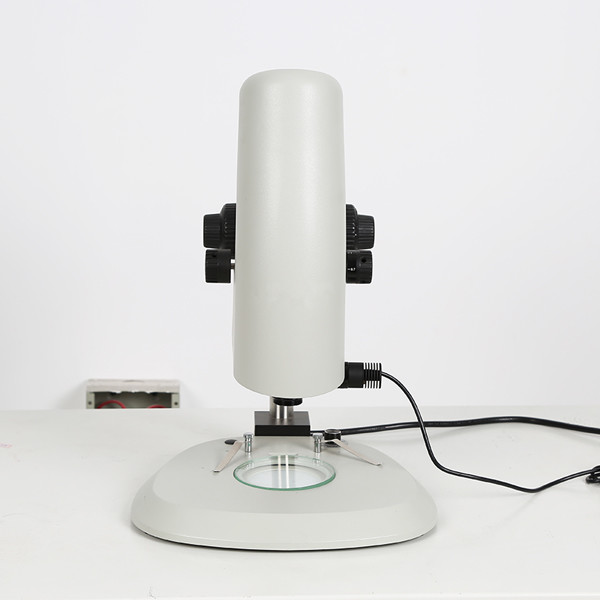

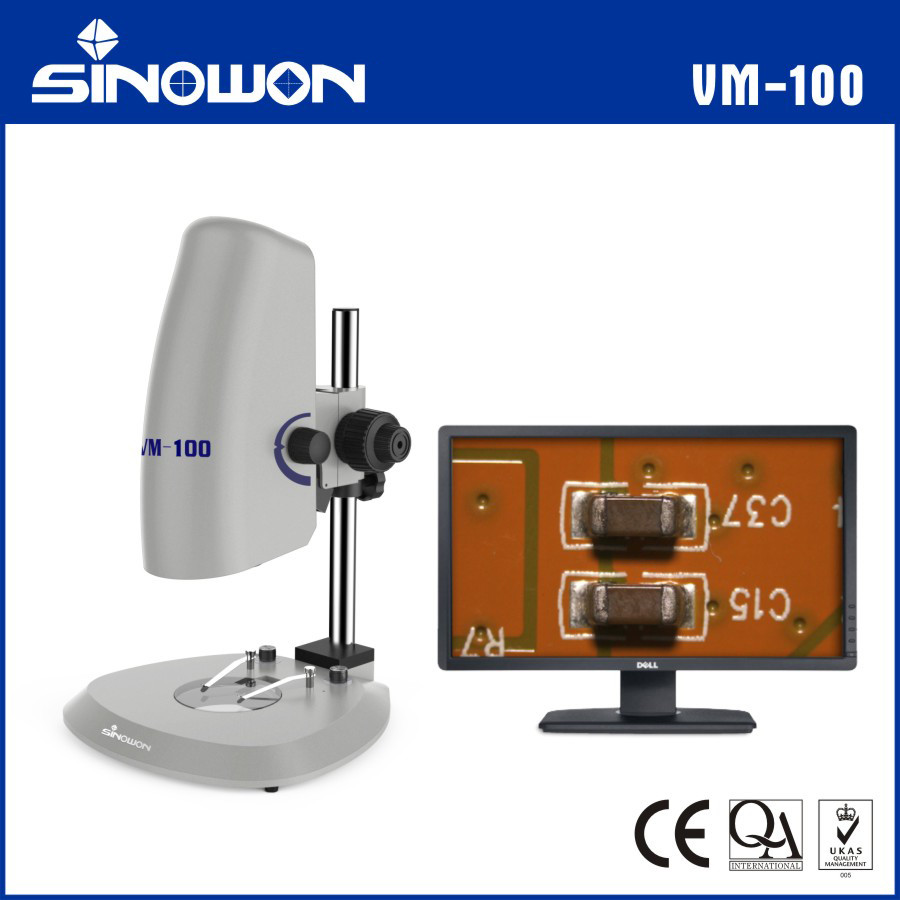

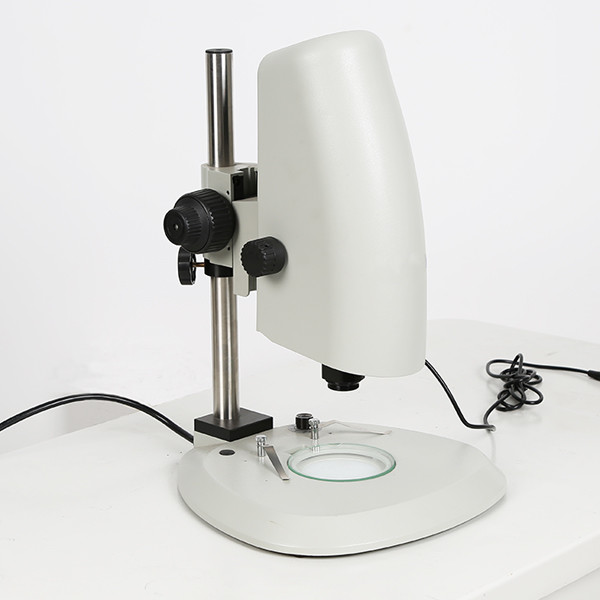

Microscopio de Video VM-100
Características del Producto:
● Diseño integral, exquisito, moderno, generoso;
● Con lente de zoom continuo paralelo de alta definición 0.7~4.5X, es más conveniente y rápido cambiar la ampliación del objetivo;
● Con sistema de elevación grueso y fino de precisión, asegura un enfoque perfecto e imagen clara;
● Con iluminación LED inferior y de superficie ajustable, puede controlar el brillo de forma independiente;
● Sensor FULL HD incorporado y cámara integrada VGA, puede conectarse directamente con el monitor para realizar imágenes de video y también puede usar una tarjeta SD para tomar fotos o grabar video, lo que integra la observación de video y el almacenamiento de imágenes;

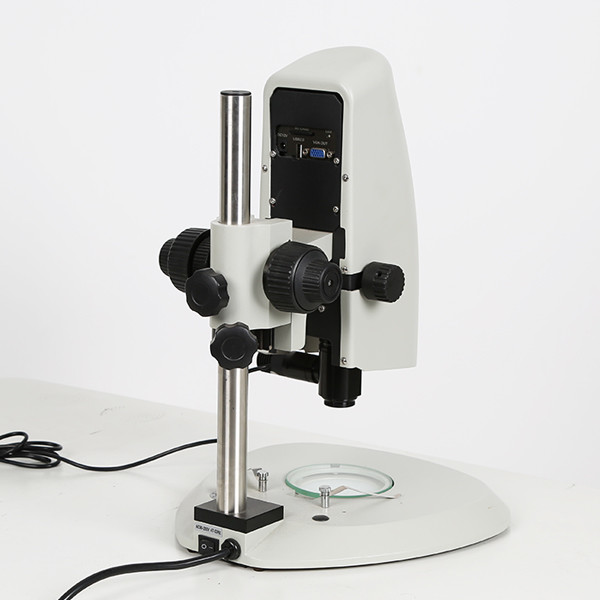

● Interfaz externa simple: entrada de alimentación de 12V y salida de video USB/VGA, ranura para tarjeta SD para simplificar la instalación;
● Múltiples plataformas de control móvil opcionales, aseguran la medición precisa de la posición.
Aplicación:

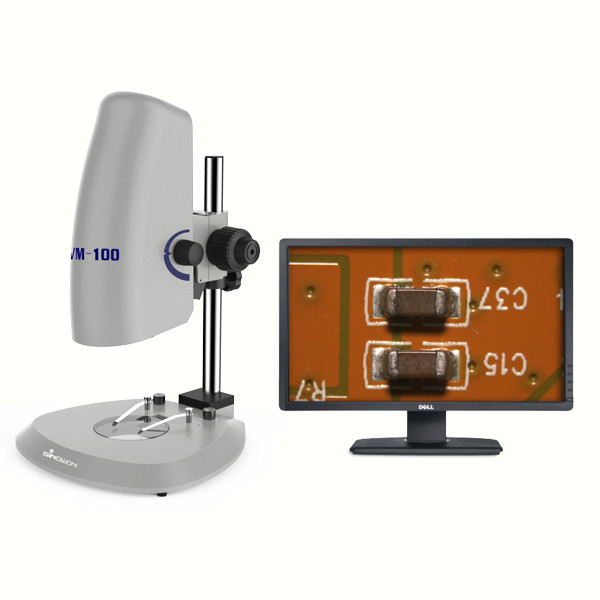

El microscopio de video se utiliza ampliamente en la inspección de la línea de producción de la industria electrónica, placas de circuito impreso, detecta soldaduras (como impresión incorrecta, colapso de bordes, etc.) durante el componente de circuito impreso, placa de PC, VFD, y la identificación de la cuadrícula de impresión y pintura, etc. Puede mostrar la imagen ampliada en la pantalla y guardar, ampliar e imprimir.
Especificaciones Técnicas:
| Producto |
Microscopio de Video |
| Modelo |
VM-100 |
| Código# |
451-410 |
| Ampliación Electrónica |
8X~206X (Monitor 16:9 de 21”) |
| Objetivo Óptico |
Lente de zoom horizontal 0.7X~4.5X
Relación de zoom 6.5:1
Adaptador de cámara C-mount 0.5X
|
| Parámetros de la Cámara |
2 millones de píxeles (1920*1080)
Tamaño de la Imagen: 1/2.86”
Fotogramas por Segundo: 30fps
|
| Función de la Cámara |
Balance de Blancos; Control de Brillo; Reducción Digital de Ruido
Fotografía y Grabación de Video
Salida VGA/USB, Almacenamiento en Tarjeta SD
OSD: Diseño de interfaz de usuario digital completo, Operación con Mouse USB 2.0 Inalámbrico
Línea Cruzada
Imagen Congelada, Ampliación Digital 10X
|
| Función de Medición |
El sistema de PC opcional y el software de medición pueden medir la imagen en el campo de visión |
| Iluminación |
Inferior: Iluminación LED Ajustable
Superficie: Iluminación LED Ajustable
|
| Soporte del Microscopio |
Recorrido del eje Z: 150 mm
Sistema de Elevación Grueso/Fino
|
| Parámetros Eléctricos |
AC90~240V；50~60HZ |
| Dimensión |
290*280*400 mm |
| Peso Bruto/Neto |
7.0/4.7Kg |
Parámetros de la Cámara:
| Imagen |
Sensor de Imagen |
Sensor FULL HD 1920*1080 1/2.86” |
| Píxel Efectivo |
1920*1080 |
| Dimensión del Píxel |
2.75*2.75um |
| Velocidad de Fotogramas |
30 |
| Definición |
FULL HD |
| Función |
Balance de Blancos |
Auto, Manual |
| Ampliación Digital |
Soporta zoom in y out 10X |
| Control de Brillo |
Auto, Manual |
| Color |
R/G/B Ajustable |
| Congelado |
Soporte |
| OSD |
Diseño de interfaz de usuario digital completo, Operación con Mouse |
| Mejorar la Definición de Bordes |
Soporte |
| Fotografía y Grabación de Video |
Soporte |
| Cursor Cruzado |
Soporte, múltiples colores opcionales, ajuste grueso/fino |
| Línea Horizontal y Vertical |
Soporte, múltiples colores, cuatro líneas horizontales y verticales, posición movible, ajuste de línea gruesa |
| Comparación de Imágenes |
Soporte |
| Amplio Rango Dinámico |
Soporte |
| Reducción Digital de Ruido |
Soporte |
| Interfaz |
Interfaz VGA |
Salida VGA estándar |
| Interfaz de Almacenamiento |
Ranura para Tarjeta SD |
| Interfaz USB |
Interfaz USB2.0 estándar, puede conectarse a un mouse y al sistema de PC |
