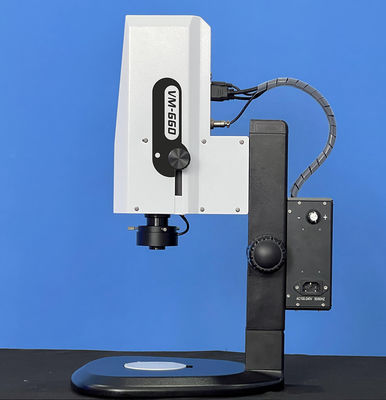

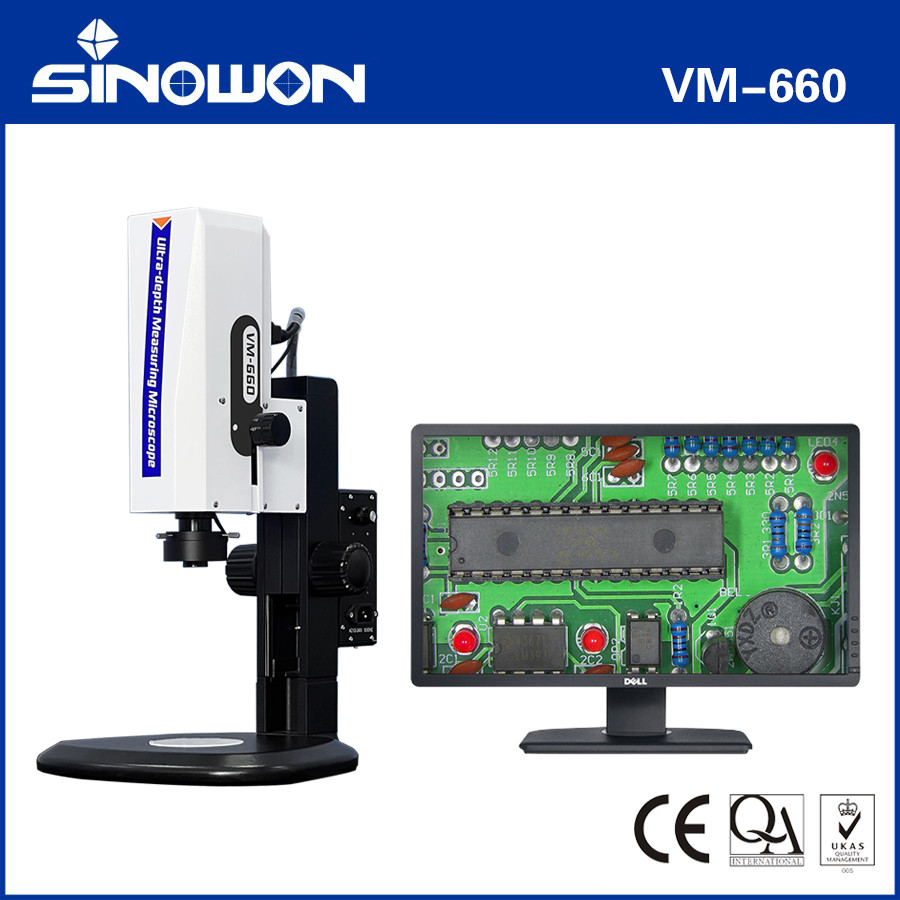

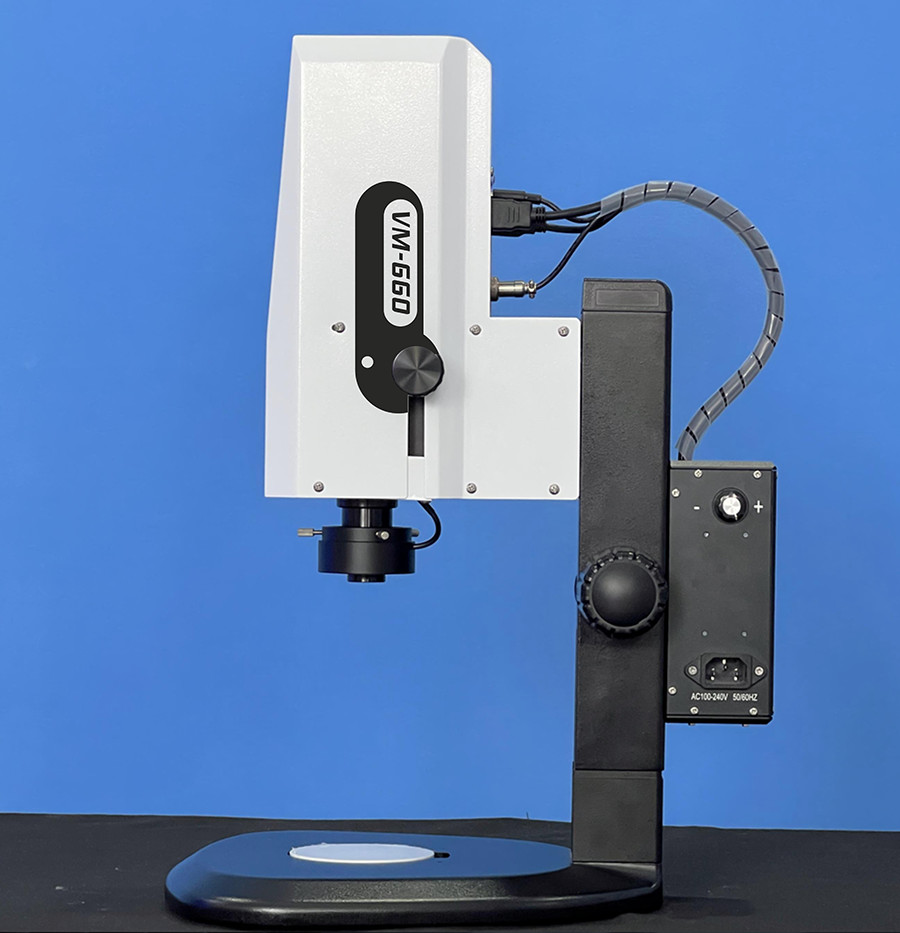

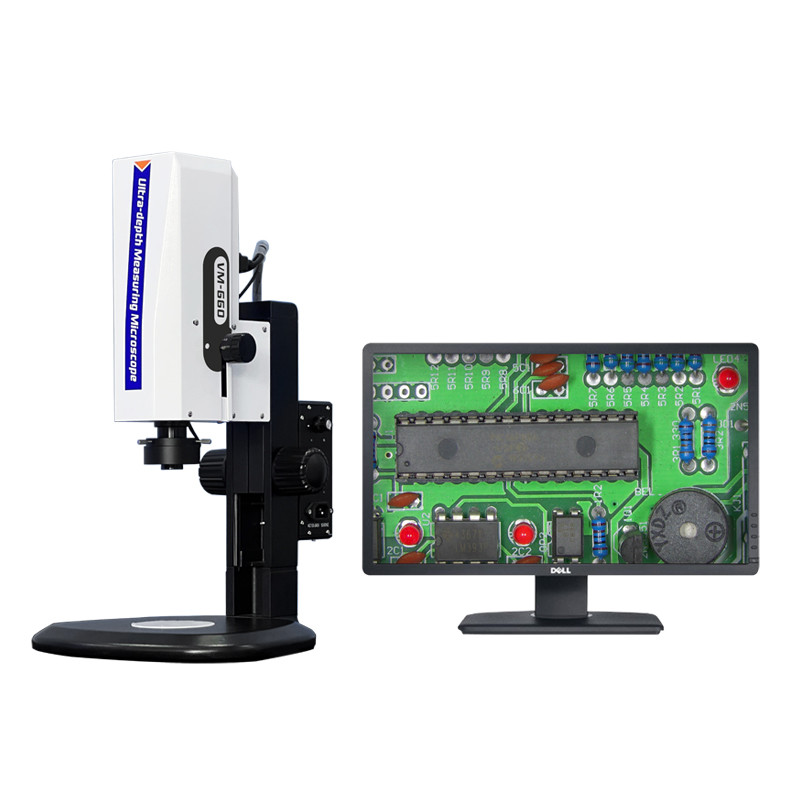

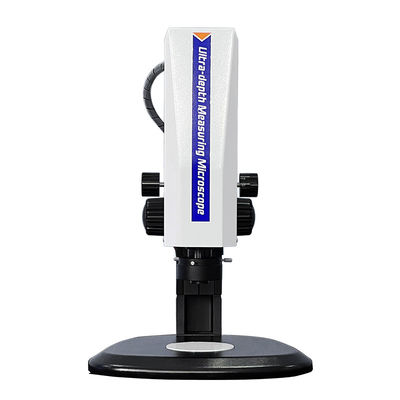

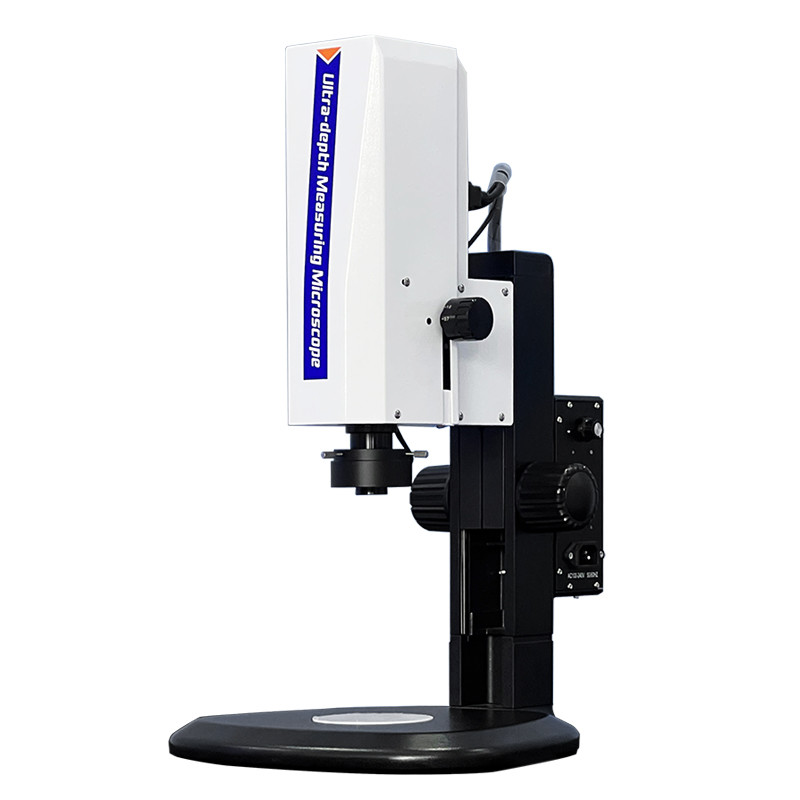

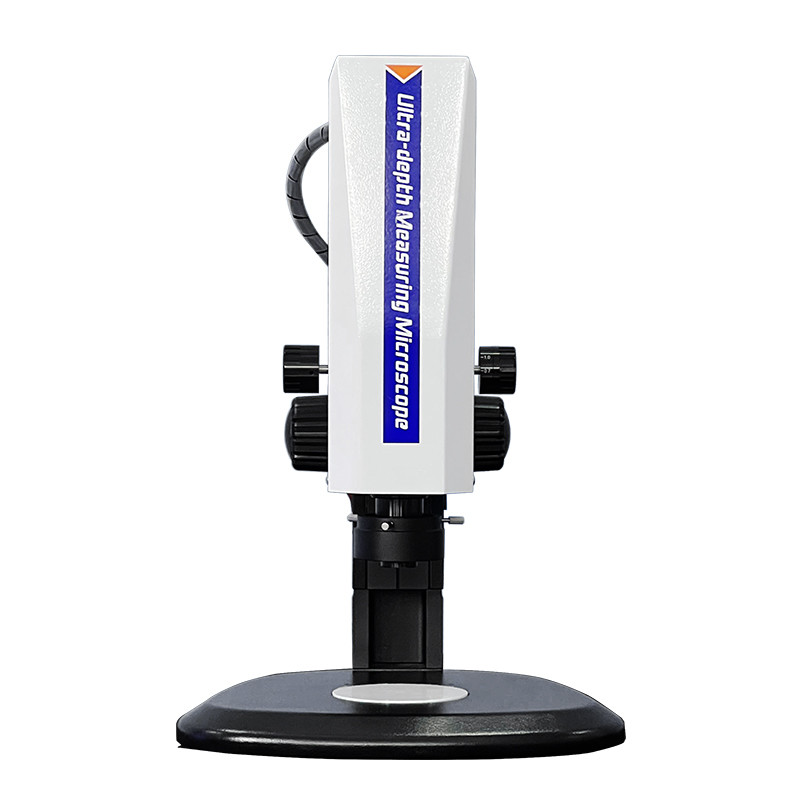

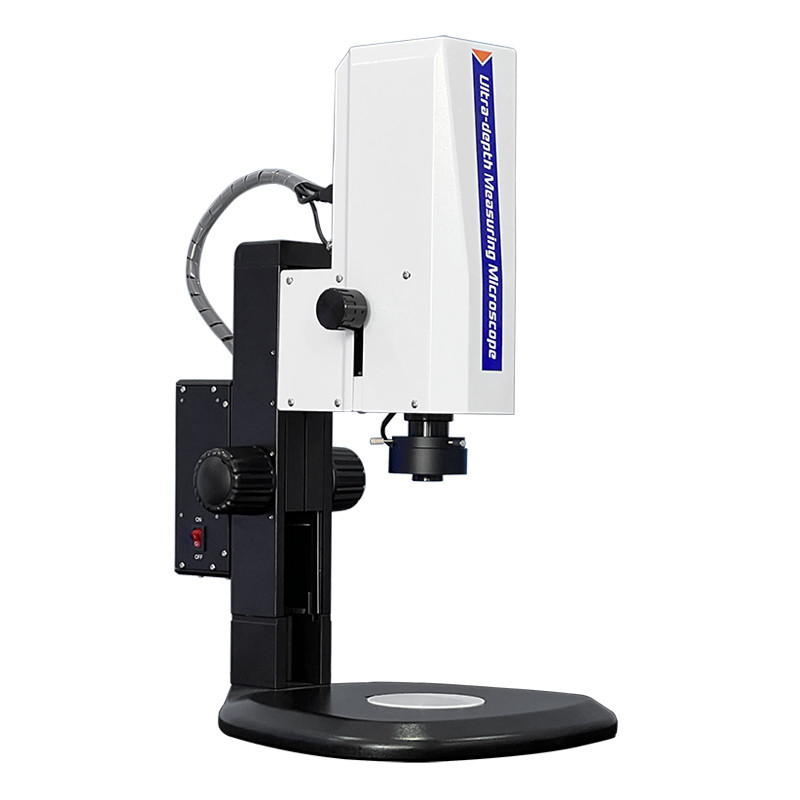

Ultraprofundidad Fusión Microscopio de medición VM-660
Aplicación campo:
Inspección de productos, inspección y investigación de materiales, inspección y análisis de PCB y SMT, impresión, inspección textil, anatomía biológica, pruebas médicas y otros campos.
Característica:
l Diseño integral, exquisito, moderno, generoso;
l Cámara integrada HDMI de alta definición incorporada, conectada directamente al monitor HDMI para la inspección
l Con lente de zoom de detención paralela de alta definición 0.7~4.5X, es mucho más conveniente y rápido cambiar la ampliación del objetivo;
l Con iluminación de reflexión de superficie LED ajustable, puede controlar el brillo de forma independiente;
l Con cámara industrial de alta definición de 1/2’’ 2Mpixel y alta velocidad de fotogramas, lo que hace que la imagen sea más clara;
l Con su propia función de medición, puede medir dimensiones lineales como distancia, perímetro, área, ángulo, radián, ancho, altura y elementos de radio.
l Múltiples plataformas de control móvil opcionales, aseguran la medición precisa de la posición.
Especificación técnica:
| Producto |
Ultraprofundidad Fusión Microscopio de medición |
| Modelo |
VM-660 |
| Código# |
451-660 |
| Ampliación electrónica |
25X~150X
( Monitor LCD HDMI 16:9 de 21.5”)
(Disponible Personalizar 5X~3000X)
|
| Sistema óptico |
Lente de zoom 0.7X~4.5X |
| Relación de zoom: 6.5:1 |
| Espejo adaptador de cámara con montura C de 0.5X |
| Parámetros de la cámara |
2MPixel (1920*1080) |
| Tamaño de la imagen: 1/2” |
| Fotogramas: 1080P@60fps |
| Función de medición |
Se miden dimensiones lineales como distancia, perímetro, área, ángulo, radián, ancho, altura y elementos de radio |
| Guardado de datos |
Imagen con resultado de medición o archivo EXCEL |
| Método de medición |
Operación con ratón, selección inteligente de puntos/selección manual de puntos |
| Precisión de la medición |
0.02mm~0.003mm |
| Iluminación |
Iluminación de superficie LED ajustable |
| Soporte del microscopio |
Recorrido del eje Z: 100 mm |
| Parámetros eléctricos |
AC90~240V/50~60HZ |
| Dimensión |
375*285*500 mm |
| Peso neto |
6.5Kg |
ntroducción:magen Rendimiento
A: Ver Inspección de Gem IB: Inspección de soldadura de PCB
Medición
Función Introducción:VM-660 puede medir líneas rectas, ángulos, círculos concéntricos, líneas paralelas, distancia punto a línea, punto y línea a círculos concéntricos, diámetro, circunferencia y área, longitud y ancho de rectángulo, y puede calcular la circunferencia y el área. Puede medir el polígono y calcular su área. Todos los informes de medición correspondientes se pueden exportar a una unidad de memoria flash.
Campo de visión:
Especificación de ampliación
:
| Ampliación de vídeo |
X(mm) |
Y(mm) |
D(mm) |
0.7X/2 |
| 25X |
18.28 |
13.72 |
22.86 |
1X/2 |
| 35X |
12.8 |
9.6 |
16 |
2X/2 |
| 70X |
6.4 |
4.8 |
8 |
3X/2 |
| 105X |
4.26 |
3.2 |
2.4 |
4X/2 |
| 140X |
3.2 |
2.4 |
4 |
4.5X/2 |
| 150X |
2.84 |
2.14 |
3.56 |
Accesorios opcionales |
:
