Sistema óptico de medición de la dureza de Brinell BrinScan
Introducción:
● Casi todos los probadores de dureza Brinell actuales miden las hendiduras con el microscopio de lectura mecánica tradicional.que podrían verse fácilmente influenciadas por factores ambientalesAdemás, el diámetro de lectura visual tiene que registrarse manualmente.el operador tiene que mirar hacia arriba en la tabla de dureza para buscar el correspondiente valor de dureza de Brinell.
● BrinScan es un sistema de medición óptica de tipo Auto-Brinell desarrollado basado en el sistema operativo Windows.automáticamente obtiene la dureza de Brinell y reemplazará el microscopio de lectura mecánica tradicional.
● BrinScan aplica tecnología visual avanzada,la toma de la hendidura por microscopio digital portátil e identificar la hendidura con precisión incluso bajo un fondo complejo para medir la dureza de BrinellEl operador no necesita predecir el borde de la hendidura, registrar la longitud de la hendidura y verificar la tabla de dureza.Diagrama de medición de dureza de ahorro automático y generación automática.
● Un operador profesional necesita aproximadamente dos minutos para realizar una medición con un microscopio de lectura mecánica, lo que conduce a una baja eficiencia.Y los errores de propagación serán causados durante la medición mientras que el funcionamiento de BrinScan no necesita un operador profesional, y la dureza de Brinell saldrá con precisión en un segundo.
Aplicación:

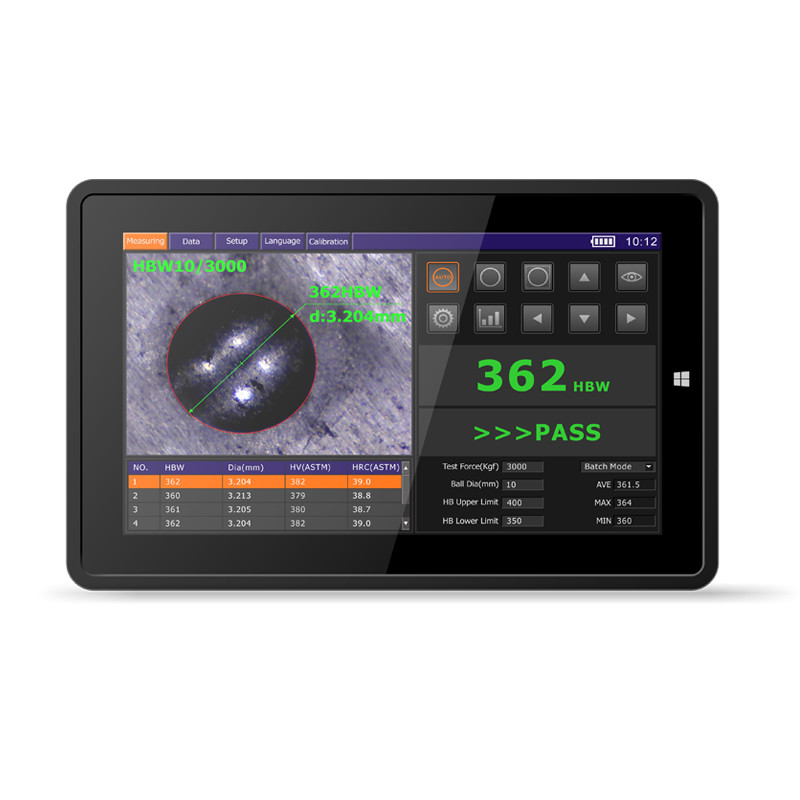

BrinScan se puede utilizar en el laboratorio, y también se puede utilizar en conectar con Windows tablet PC y portátil en el sitio.
Características:
1Diseño simplificado:

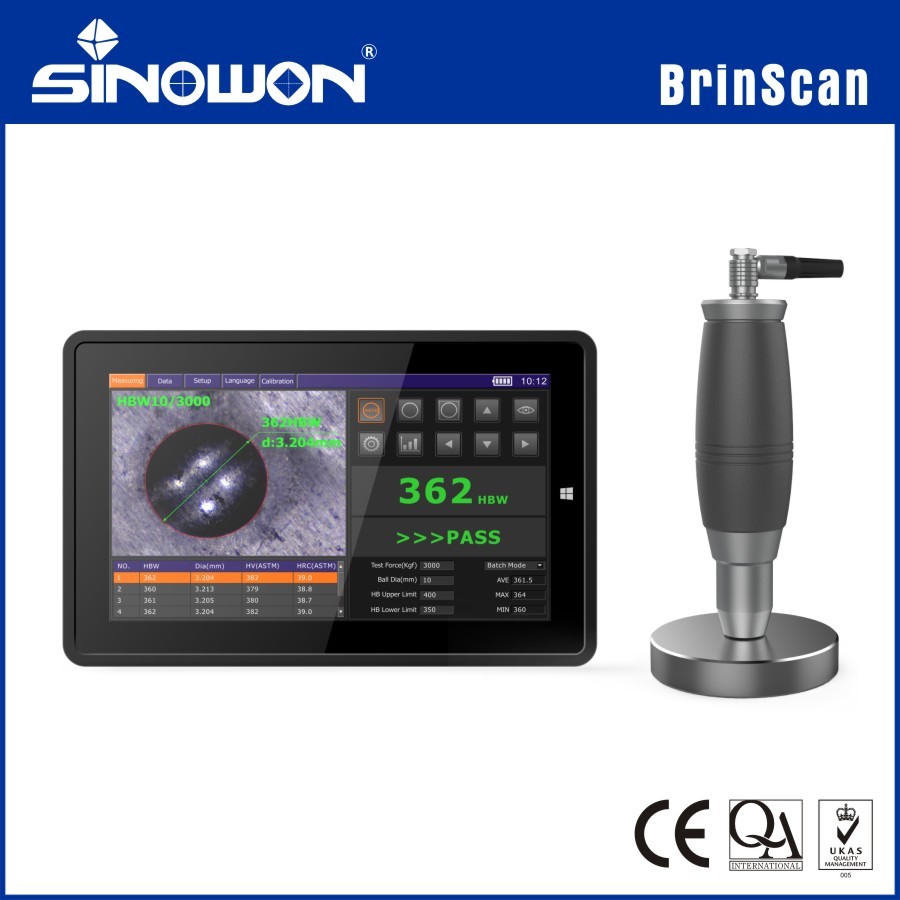

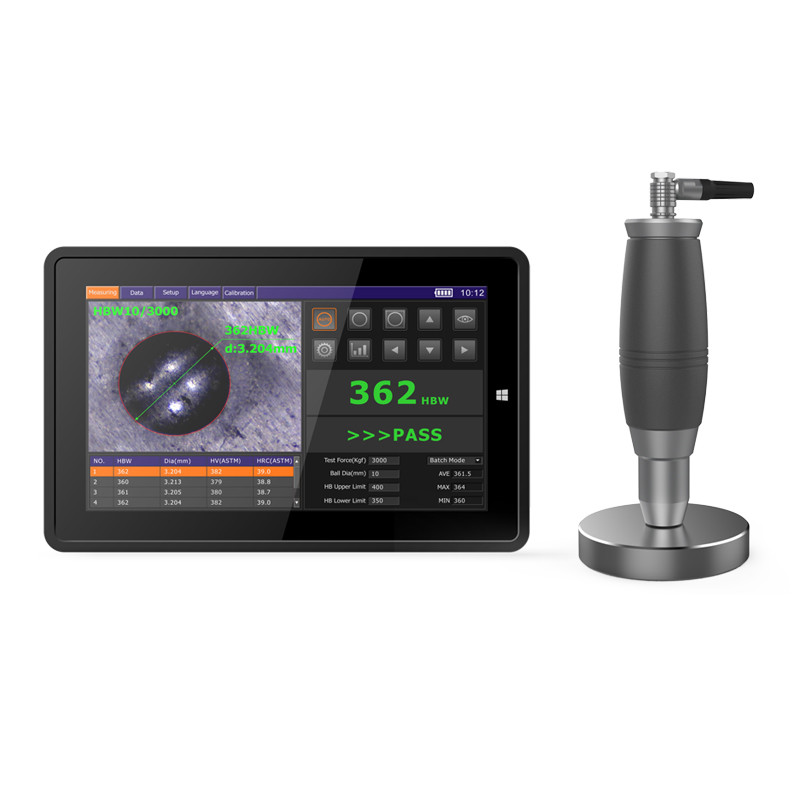

El microscopio portátil tiene un diseño de línea de vapor, tiene un aspecto delicado y una sensación cómoda en la mano.
2Proba magnética
La superficie de contacto del microscopio de medición aplica un anillo magnético, por lo que se adsorbe verticalmente en la muestra magnética sin la ayuda de las manos.
3. Imagen en HD
El microscopio aplica una fuente de luz fría LED, un sistema óptico de alta definición y una cámara digital CMOS.
4Identificación automática

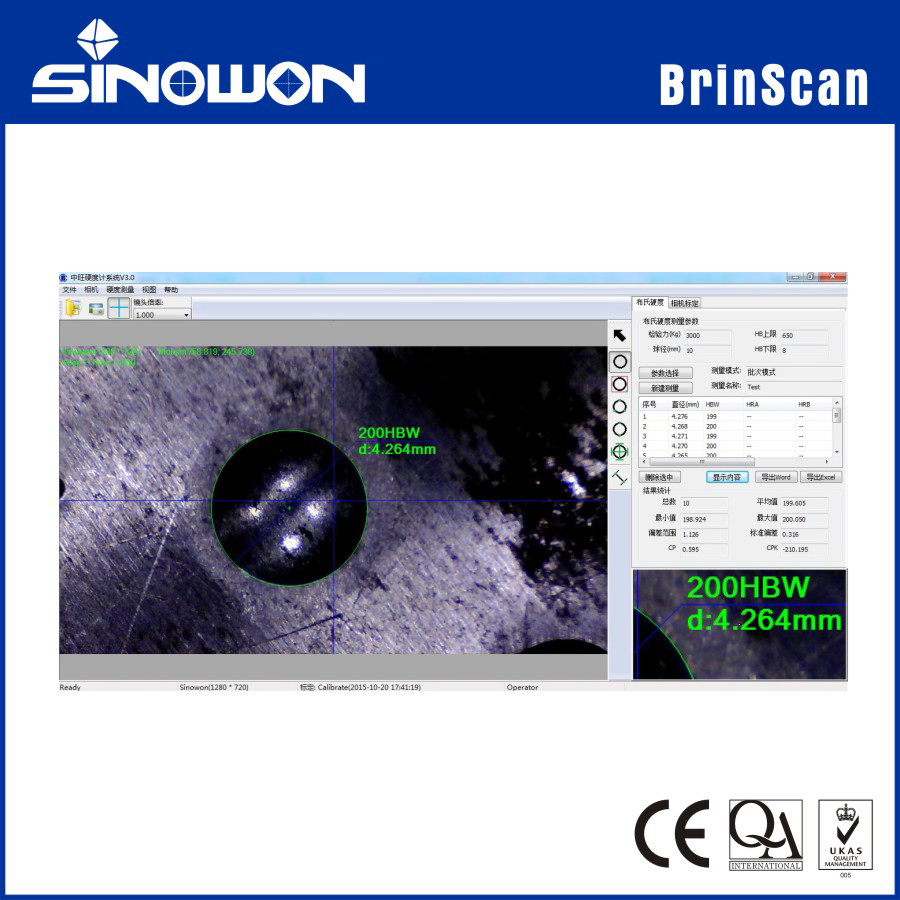

BrinScan puede identificar el borde de la hendidura automáticamente, y medir el círculo de la hendidura automáticamente (por encima de 200 puntos para un círculo).Para las grandes hendiduras, no es necesario que aparezca toda la hendidura, se pueden medir más de la mitad de las hendiduras que aparecen en la interfaz.
5- Mejora con una tecla.
BrinScan tiene una interfaz simple y generosa, el operador puede usar sin formación profesional.el diámetro de la hendidura y el valor de dureza saldrá.
BrinScan también se reserva la función de selección básica como dos puntos, tres puntos y selección completa.
6. Calibración fácil
La calibración inicial de BrinScan se puede hacer con una escala de vidrio y un bloque de dureza estándar de Brinell.,podemos medir directamente en una nueva escala.
7.Informe de salida
BrinScan muestra el diámetro de la hendidura, el valor de medición, Max, Min, el valor de conversión (HRA, HRB,HRC,HV,HS, resistencia a la tracción, etc.).y el departamento y el operador pueden ser definidos por el usuarioWord, Excel se puede generar automáticamente sin registro manual.
8Compatibilidad fuerte
BrinScan se puede utilizar en conexión con cualquier tipo de probador de dureza de Brinell, compatible con WIN7, WIN8, WIN10.
Especificaciones técnicas:
| Comodidad |
Sistema óptico de medición de la dureza de Brinell |
| Modo |
BrinScan |
| Campo de visión de la cámara |
3.3x2.2 mm |
| Rango de medición |
8 ¢650HBW |
| Resolución de las hendiduras |
0.1um |
| Resolución de dureza |
0.1HBW |
| Medir con exactitud |
Se aplicarán las siguientes medidas: |
| Indentador compatible |
Esfera de acero de 10 mm y 5 mm |
| Duración de la hendidura |
1.2 ¢ 6 mm |
| Sistema operativo |
Win7, Win8, Win10, y también Win11. |
