Equipo de ensayo de dureza Macro Vickers

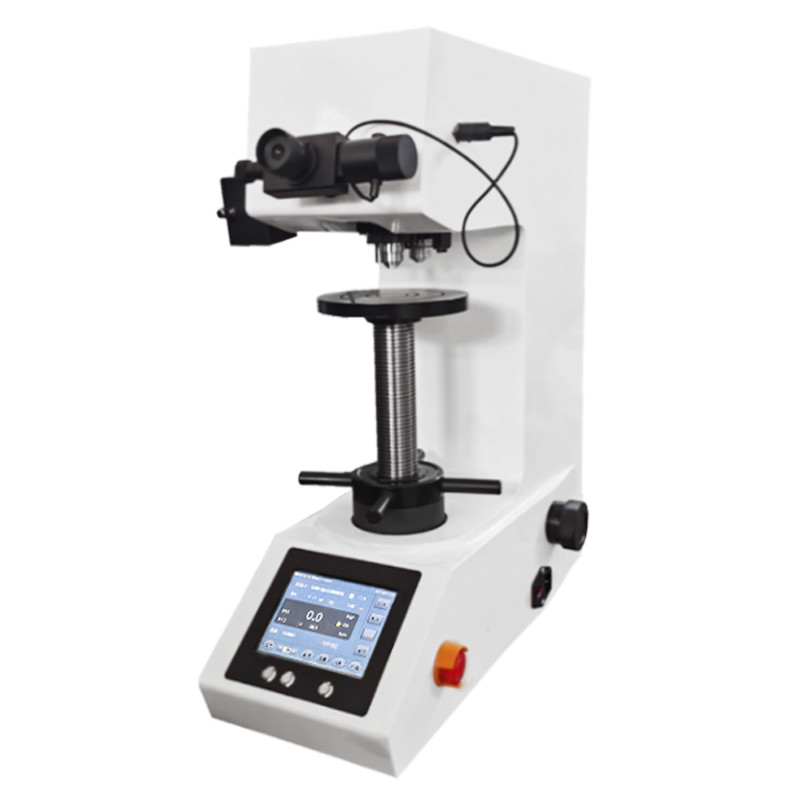

Prueba automática de dureza de MacroVickers AutoVicky ZHV-WH5010

El método de Vickers se basa en un sistema óptico de medición, especifica un rango de cargas ligeras utilizando un dentador de diamante para hacer una hendidura que se mide y se convierte en un valor de dureza.Es muy útil para ensayos en una amplia variedad de materiales.En la escala de Vickers se utiliza un diamante con base cuadrada en forma de pirámide, las cargas son generalmente muy ligeras.de entre 10 gm y 1 kgf, aunque las cargas "Macro" Vickers pueden oscilar hasta 50 kg o más.

Yo...Encuentro:

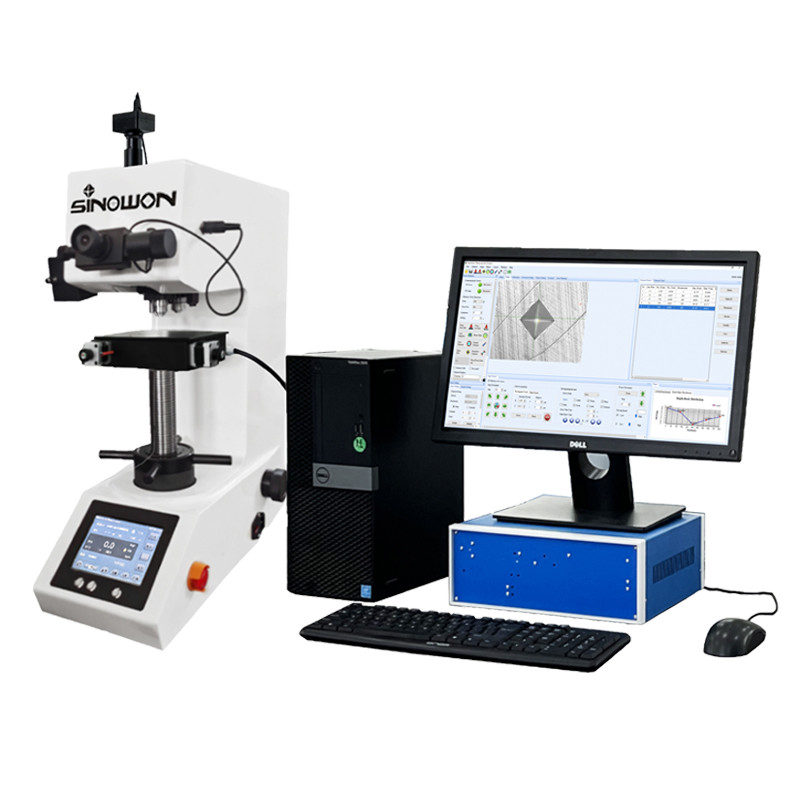

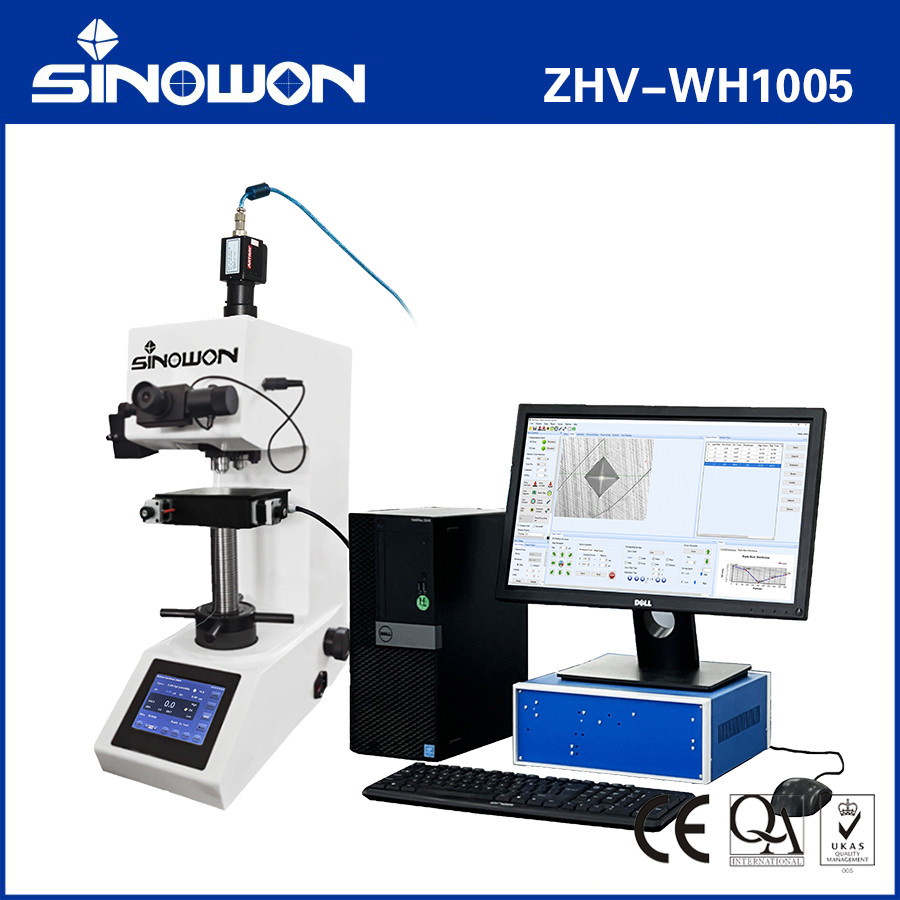

La serie AutoVicky ZHV-WH es un sistema automático de prueba de dureza macro-Vickers con visión artificial, plataforma X-Y motorizada y sistema de software informático,se aplica para probar las escalas de dureza de Vickers de los metalesDado que la hendidura de ensayo es muy pequeña en un ensayo de Vickers, es útil para una variedad de aplicaciones:ensayo de materiales muy finos como láminas o medición de la superficie de una pieza, partes pequeñas o áreas pequeñas, que miden macrostructuras individuales,o la medición de la profundidad de endurecimiento de la caja mediante la sección de una parte y hacer una serie de hendiduras para describir un perfil del cambio de dureza.

Características del producto:

• Excelente Boldy de los probadores de dureza Macro Vickers con estructura de elevación de desplazamiento lineal para el sistema de carga de peso.
• Sistema de peso muerto de precisión de seis clases de 0,5 kgf a 10 kgf, y carga, alojamiento y descarga automáticos durante el proceso de prueba
• Torreta automática estable con 3 posiciones de trabajo, MacroVickers de diamantes, 10x y 40x objetivo se instalan en un plano focal.
• El camino óptico de alta definición con cámara de 5MPixel hace que la hendidura de dureza sea aguda, el aumento de vídeo es de más de 2000x, hace que la medición de una pequeña hendidura sea fácil.
• Plataforma X-Y motorizada con tamaño de metal 110x100mm y pieza de medición es 50x50mm, se puede programar para probar la dureza de Vickers de la muestra automáticamente.
• El potente software de prueba automático de Vickers ATS-100 con funciones de prueba inteligentes del sistema operativo Windows, Word, Excel, PDF y otros informes de salida personalizados están disponibles.

Especificación:

Introducción del software de medición Vickers y Knoop

Ventajas del software:

1Puede realizar el escaneo panorámico, escanear los gráficos generales del producto a la computadora, seleccionar cualquier posición, y el producto se moverá automáticamente a la posición requerida.

2Puede soportar 17 formas de planificación de trayectoria, establecer cualquier número, como coordenadas de 30 puntos, haga clic en inicio, y la máquina completará automáticamente la medición de 30 puntos sin operación manual,carga automática, enfoque y medición automáticos.

3Equipado con motor del eje Z opcional y sistema de enfoque automático, no es necesario encontrar manualmente la distancia focal, y la máquina se enfoca automáticamente.Todos los pasos se completan mediante software para evitar errores de medición manuales.

Función básica:

● La capacidad de reconocimiento automático de la imagen de hendidura es líder, y la eficiencia de detección, la estabilidad y la precisión de los resultados de detección son altos.

● Dos tipos de calibración: calibración óptica, calibración de bloque de dureza (manual / automática).Bloques estándar múltiples arbitrarios y calibración segmentada y medición preferida.

● Además de la medición automática, hay tres opciones de medición manual: medición de cuatro lados,medición diagonal y medición en cuatro puntos (el orden de selección de los cuatro vértices puede ser arbitrario).

● Se admiten tres tipos de marcas de hendidura: "Rectángulo", "Cruz Roja" y "Circular".

● Durante la medición manual, tiene la función de una lupa, que es conveniente para encontrar la posición del vértice de hendidura;

● La función de acceso directo de teclado única puede mover rápidamente el vértice seleccionado para hacer la operación de medición más eficiente.

● Proporcione la distancia de los píxeles y la distancia física de la diagonal de hendidura, y calcule el valor HV / HK bajo carga actual en tiempo real.

● Intercambio automático de la torreta (intercambio de la lente del objetivo y el indentador).

● 5 millones de cámaras digitales que muestran el video de las hendiduras en la computadora.

● Impresión en tiempo real y actualización del estado del probador de dureza actual: indentador actual / lente objetiva, tiempo de retención de carga, fuerza de carga, etc.

● La distancia entre dos puntos se puede medir manualmente; también se pueden mostrar múltiples grupos de distancias en el video o en la imagen al mismo tiempo.

● En el caso de diferentes resoluciones, diferentes lentes y diferentes cargas, el software seleccionará automáticamente el mejor coeficiente de calibración.

● Todas las informaciones sobre los puntos de ensayo pueden identificarse y marcarse por separado o de acuerdo con los requisitos del cliente.La información de identificación del punto de ensayo se mostrará en la tabla de secuencia de valores de ensayo y en el diagrama de hendiduras para facilitar la consulta.Esta función es muy importante para el análisis y procesamiento posteriores.

● Consulte las normas de conversión de dureza GB, DIN, ISO, ASTM y otras para comprender: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Surface Rockwell: HR15N, HR30N, HR45N, HR15T,HR30T, HR45T; realizar la conversión mutua entre valores de dureza como Brinell HBS y Brinell HBW.

● Al medir la secuencia de trayectoria de la capa endurecida, hay múltiples modos de configuración de inicializaciones flexibles, que guardan e importan automáticamente la secuencia de trayectoria anterior;La trayectoria de medición también se puede guardar como se desee para recargar.

● Los resultados de la medición de la secuencia de trayectoria generan automáticamente el valor de profundidad de la capa endurecida correspondiente y la curva de cambio de dureza.

● Se pueden seleccionar múltiples modos de análisis para los datos de medición; todos los resultados se pueden establecer en un informe gráfico.

● El contenido y el formato del informe se pueden configurar de forma flexible, y los documentos WORD y EXCEL se pueden generar automáticamente.

● Se puede establecer la contraseña y la autoridad de gestión: los operadores ordinarios solo pueden medir la dureza de acuerdo con los ajustes establecidos.

● La herramienta de conversión del valor de dureza estándar incorporada puede convertir automáticamente el valor de dureza medido de acuerdo con la tabla y enumerarlo en la tabla de resultados.

Función avanzada:

● Función de enfoque automático.Se puede realizar el enfoque automático de la hendidura, y el tiempo de enfoque de una sola hendidura es de 2 a 5 segundos.el ZHV-VH1010 deberá estar equipado con motor del eje Z y sistema de enfoque automático)

● Función de planificación de rutas.Como extensión de la función de medición de distancia, la planificación precisa de 17 modos de la trayectoria a medir se completa haciendo clic en la imagen con el ratón.

1) elSelección libre de puntos: haga clic en cualquier posición de la imagen para convertirse en el camino a medir.

2) elDirección arbitraria: seleccionar cualquier punto de partida y segmento de línea recta en cualquier dirección.

3) elEl borde es normal: haga clic cerca del borde para generar automáticamente segmentos de línea normales.

4) elDos puntos normales:Seleccione los dos extremos del borde para generar el segmento de línea normal central.

5) Las demásÁngulo bisector: tres puntos construyen ángulos para generar segmentos bisectores de ángulo.

6) elRuta circular: dos puntos de centro / radio, generando una trayectoria en el tiempo.

7) elConto de las orillas: haga clic cerca del borde para generar automáticamente una ruta a lo largo del borde.

8) elLa distancia entre los bordes es igual:haga clic en la distancia a lo largo del borde para generar segmentos de línea equidistantes.

9)Forma de onda del diente de sierra: el período, la altura y la simetría de los dientes pueden fijarse cuantitativamente.

10)Centro de dos puntos: seleccionar dos puntos de la imagen para generar el punto medio como el camino a medir.

11) elLa línea:haga clic en cualquier punto de partida, segmento de línea recta en cualquier dirección, y distancia variable en el medio.

12)- ¿ Qué pasa?puntos de ruta multilíneos.

13)¿ Qué es eso?Muchos zigzag.

14), elInterpolación:introducir un número fijo / distancia de puntos de trayectoria entre dos puntos.

15)Matriz:el punto de trayectoria del conjunto rectangular.

16)- ¿ Por qué?punto de la trayectoria de las ruedas.

17) elEl anillo:punto de trayectoria circular.

● ProporcionarFunción de calibración de desplazamiento del indentador / lentepara eliminar la desviación mecánica entre el puntero y la lente y corregir el error general del sistema, con el fin de mejorar la exactitud de los resultados de los ensayos de dureza.

● Función de escaneo de borde.Mediante el movimiento de la plataforma automática XY, el borde del objeto especificado se puede escanear y el contorno del borde del objeto se puede dibujar.

● Función de empalme panorámico.A través de la función "escaneo panorámico", puede obtener un panorama dentro de un rango especificado y hacer cualquier planificación de ruta en el mapa.

● Modo regional y ensayos continuosla función.En el caso de múltiples hendiduras que puedan existir en el mismo campo de visión, se puede seleccionar el modo de área y solo se consideran las hendiduras dentro del rango establecido durante cada medición.Cuando el modo de área esté activado durante el ensayo continuo, se puede evitar la interrupción del ensayo causada por múltiples hendiduras en el mismo campo de visión. Función de corrección de superficie.

● Función de corrección de la superficie.Cumple con los cuadros I y II de la norma ASTM E384 y establece requisitos de ensayo y corrección para piezas curvas como bolas y varillas.

● Función de corrección del ángulo.La desviación del ángulo entre la plataforma y la cámara se puede eliminar mediante la corrección automática del ángulo, y la precisión de posicionamiento de la plataforma se puede mejorar.

● Función de resistencia a las fracturas.La función de la resistencia a la fractura puede comprobarse para medir los datos de resistencia a la fractura de hendidura.

● Función de empalme panorámico de varias muestras.El empalme panorámico puede llevarse a cabo para múltiples muestras al mismo tiempo, y luego se puede hacer la planificación de trayectorias en estos panoramas.

Las especificaciones de la plataforma X-Y motorizada VMP-505:

● Plataforma XY automática con sistema de motor paso a paso: tecnología de procesamiento de grado aeroespacial

● El rendimiento superior del sellado asegura la estabilidad de la precisión de recuperación a largo plazo

● Tamaño de la plataforma: 255mmx205mm

● desplazamiento máximo en dirección XY: 50X50mm requisitos), paso mínimo: 0,625um

● Precisión de respuesta: rango completo unidireccional ≤ 10um

● Escaneo de todo el curso ≤ 20um

● Opcional Plataforma X-Y motorizada más grande VMP1111

● Tamaño de viaje: 110x110mm y tamaño de plataforma: 310mmx255mm
