Sistema de medición óptica automático digital de prueba de dureza de micro-Vickers

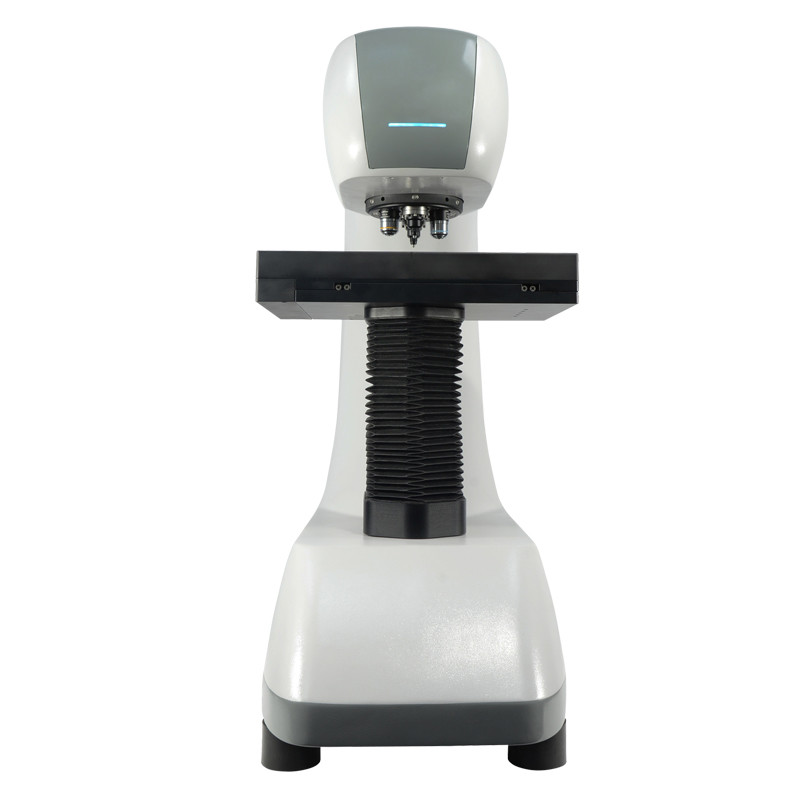

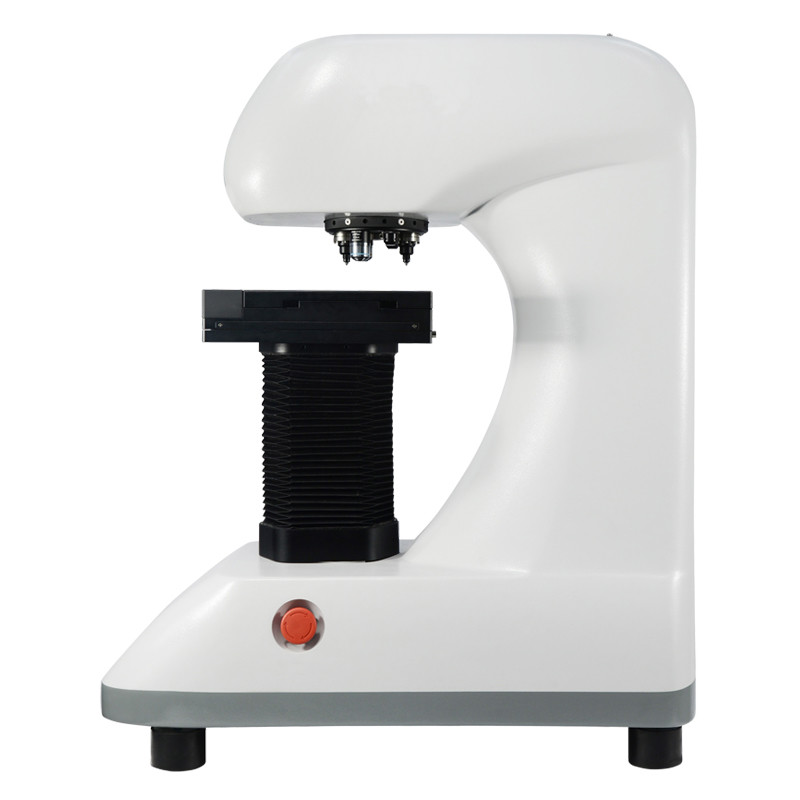

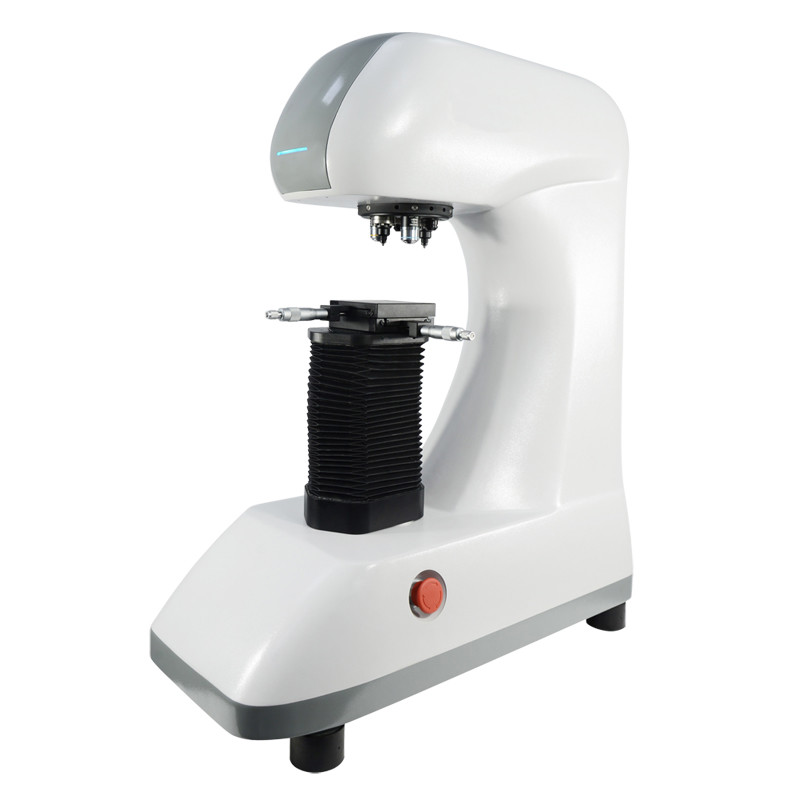

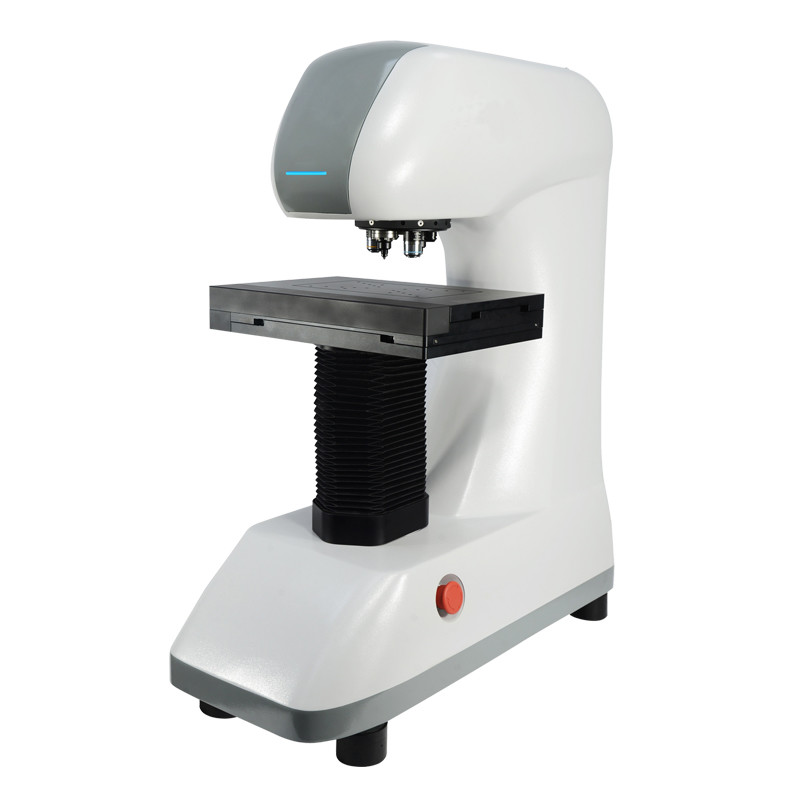

Probador automático de dureza MicroVickers AutoVicky ZHV-VH2005

Introducción:

El método Vickers se basa en un sistema de medición óptica, especifica un rango de cargas ligeras utilizando un penetrador de diamante para hacer una hendidura que se mide y se convierte en un valor de dureza. Es muy útil para realizar pruebas en una amplia variedad de materiales, pero las muestras de prueba deben pulirse para poder medir el tamaño de las impresiones. Para las pruebas en la escala Vickers se utiliza un diamante con forma de pirámide de base cuadrada. Por lo general, las cargas son muy livianas, desde 5 gf hasta 2 kgf, aunque las cargas Vickers "Macro" pueden variar hasta 50 kg o más.

Los métodos de dureza Micro Vickers se utilizan para realizar pruebas en metales, cerámicas y compuestos, casi cualquier tipo de material. Dado que la indentación de prueba es muy pequeña en una prueba Vickers, es útil para una variedad de aplicaciones: probar materiales muy delgados como láminas o medir la superficie de una pieza, piezas pequeñas o áreas pequeñas, medir microestructuras individuales o medir la profundidad de endurecimiento mediante la sección de una pieza y haciendo una serie de muescas para describir un perfil del cambio de dureza.

Breve introducción:

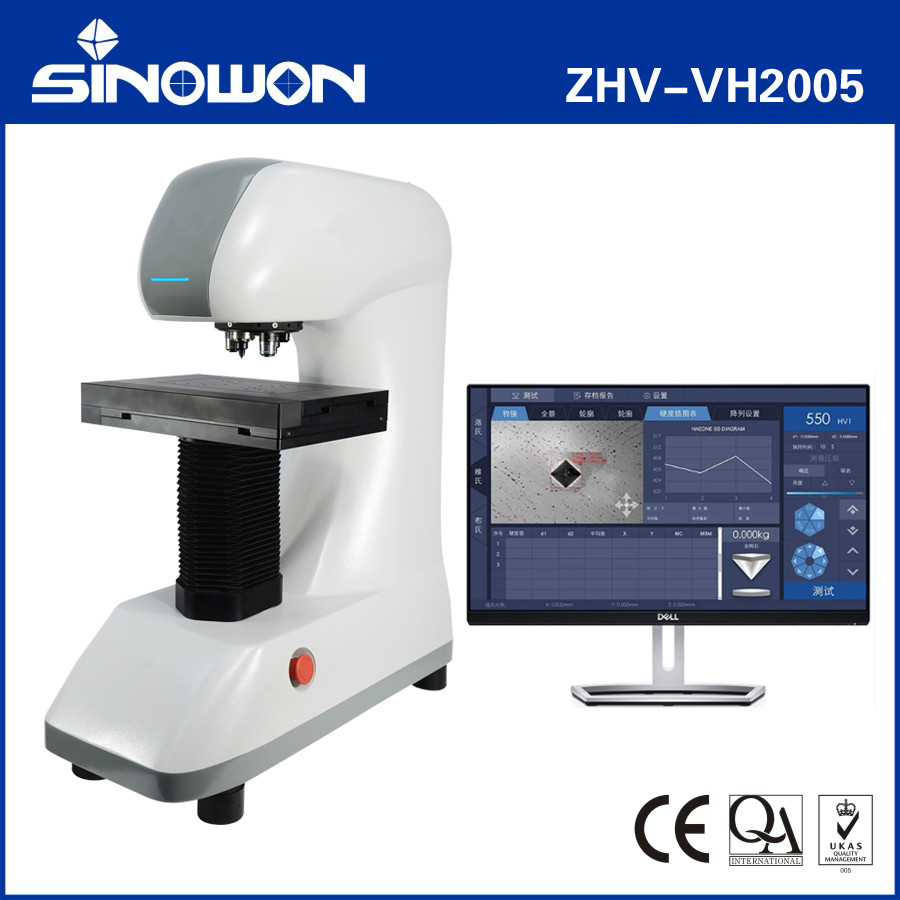

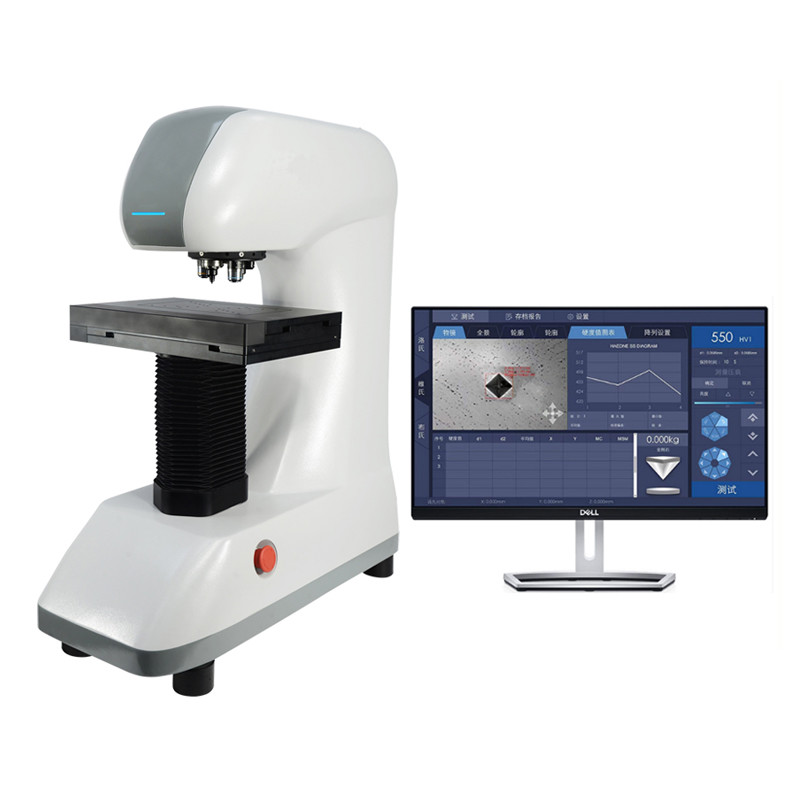

AutoVicky ZHV-VH2005 es un sistema automático de prueba de dureza micro-Vickers con visión artificial, plataforma XY motorizada, sistema de enfoque automático opcional y sistema de software de computadora ATS-300, tiene medición automática de la sangría de Vickers, elimina el error de operación humana. Mejora en gran medida la eficiencia del trabajo y hace que la medición de las pruebas de dureza sea más precisa y sencilla.

Características:

• Excelente Boldy de los durómetros Micro Vickers VH2005A con estructura de elevación de desplazamiento lineal para el sistema de carga de peso.
• Sistema de celda de carga preciso de 5 gf a 2000 gf, y carga, alojamiento y descarga automáticos durante el proceso de prueba.

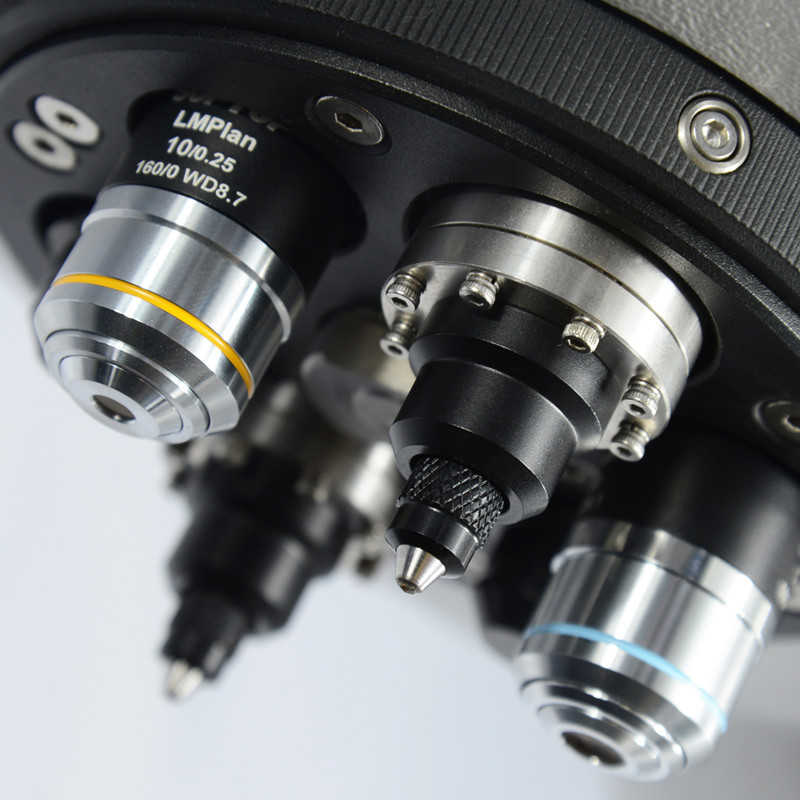

• Torreta automática estable con 6 posiciones de trabajo, penetrador de diamante MicroVickers y objetivos de 10x y 50x instalados en un plano focal.
• La trayectoria óptica de alta definición con cámara de 8MPixel hace que la dureza se desmenuce nítidamente, la ampliación del video es superior a 2000x, lo que facilita la medición de pequeñas indentaciones.
• Plataforma XY motorizada con un tamaño de metal de 110x100 mm y una carrera de medición de 120x120 mm, se puede programar para probar la dureza Vickers de la muestra automáticamente.
• Sistema de enfoque de enfoque automático del eje Z como entrega estándar
• Potente software de prueba Vickers automático ATS-300 con funciones de prueba inteligentes
• Se encuentran disponibles el sistema operativo Windows, Word, Excel, PDF y otros informes de salida personalizados.

Especificación:

Introducción del software de medición Vickers y Knoop

Ventajas del software:

●​ Puede realizar un escaneo panorámico, escanear los gráficos generales del producto a la computadora, seleccionar cualquier posición y el producto se moverá automáticamente a la posición requerida.

●​ Puede admitir 17 formas de planificación de rutas, establecer cualquier número, como coordenadas de 30 puntos, hacer clic en Inicio y la máquina completará automáticamente la medición de 30 puntos sin operación manual, carga automática, enfoque automático ni medición automática.

●​ Equipada con un motor de eje Z opcional y un sistema de enfoque automático, no es necesario encontrar manualmente la distancia focal y la máquina enfoca automáticamente. Todos los pasos se completan mediante software para evitar errores de medición manual.

Función básica:

●​ La capacidad de reconocimiento automático de la imagen de sangría es líder y la eficiencia de detección, la estabilidad y la precisión de los resultados de la detección son altas.

●​ Dos tipos de calibración: calibración óptica, calibración de bloque de dureza (manual/automática). El bloque de dureza admite múltiples promedios, múltiples bloques estándar arbitrarios y calibración segmentada y medición preferida.

●​ Además de la medición automática, hay tres opciones de medición manual: medición de cuatro lados, medición diagonal y medición de cuatro puntos (el orden de selección de cuatro vértices puede ser arbitrario).

●​ Se admiten tres tipos de marcas de sangría: "Rectángulo", "Cruz Roja" y "Circular".

●​ Durante la medición manual, tiene la función de lupa, lo cual es conveniente para encontrar la posición del vértice de sangría;

●​ La exclusiva función de método abreviado de teclado puede mover rápidamente el vértice seleccionado para que la operación de medición sea más eficiente.

●​ Proporcione la distancia de píxeles y la distancia física de la diagonal de sangría y calcule el valor HV / HK bajo la carga actual en tiempo real.

●​ Cambio automático de torreta (cambio de lente objetivo y penetrador).

●​ 5 millones de cámaras digitales para mostrar vídeo de sangría en la computadora. Puede capturar y almacenar imágenes.

●​ Muestra en tiempo real y actualiza el estado del durómetro actual: lente objetivo/indentador actual, tiempo de retención de carga, fuerza de carga, etc.

●​ La distancia entre dos puntos se puede medir manualmente; También se pueden mostrar varios grupos de distancias en el vídeo o la imagen al mismo tiempo.

●​ En caso de diferentes resoluciones, diferentes objetivos y diferentes cargas, el software seleccionará automáticamente el mejor coeficiente de calibración.

●​ Toda la información del punto de prueba se puede identificar y marcar por separado o según los requisitos del cliente. La información de identificación del punto de prueba se mostrará en la tabla de secuencia de valores de prueba y en el diagrama de sangría para facilitar la consulta. Esta función es muy importante para el análisis y procesamiento posterior.

●​ Consulte GB, DIN, ISO, ASTM y otros estándares de conversión de dureza para realizar: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Rockwell de superficie: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; realice una conversión mutua entre valores de dureza como Brinell HBS y Brinell HBW.

●​ Al medir la secuencia de ruta de la capa reforzada, existen múltiples modos de configuración de inicializaciones flexibles, que guardan e importan automáticamente la secuencia de ruta anterior; La ruta de medición también se puede guardar según se desee para volver a cargarla.

●​ Los resultados de la medición de la secuencia de trayectoria generan automáticamente el valor de profundidad de la capa endurecida correspondiente y la curva de cambio de dureza.

●​ Se pueden seleccionar múltiples modos de análisis para los datos de medición; Todos los resultados se pueden configurar en un informe gráfico.

●​ El contenido y el formato del informe se pueden configurar de manera flexible y se pueden generar automáticamente documentos WORD y EXCEL.

●​ Se puede configurar la contraseña y la autoridad de administración: los operadores comunes solo pueden medir la dureza de acuerdo con la configuración establecida.

●​ La herramienta de conversión del valor de dureza estándar incorporada puede convertir automáticamente el valor de dureza medido de acuerdo con la tabla y enumerarlo en la tabla de resultados.

Función avanzada:

●​Función de enfoque automático.Se puede realizar el enfoque automático de la sangría y el tiempo de enfoque de una sola sangría es de 2 a 5 segundos. (Para realizar esta función, el ZHV-VH2005 debe estar equipado con un motor de eje Z y un sistema de enfoque automático)

●​Función de planificación de rutas.Como extensión de la función de medición de distancia, la planificación precisa de 17 modos de la ruta a medir se completa haciendo clic en la imagen con el mouse.

1)Selección de puntos gratuita: haga clic en cualquier posición de la imagen para convertirla en la ruta a medir.

2)dirección arbitraria: seleccione cualquier punto inicial y segmento de línea recta en cualquier dirección.

3)Borde normal: haga clic cerca del borde para generar automáticamente segmentos de línea normales.

4)Dos puntos normales:seleccione los dos extremos del borde para generar el segmento de línea normal central.

5)Bisectriz del ángulo: tres puntos construyen ángulos para generar segmentos de bisectriz de ángulo.

6)Ruta circular: centrado/radio de dos puntos, generando una trayectoria en el tiempo.

7)Contorno de borde: haga clic cerca del borde para generar automáticamente un camino a lo largo del borde.

8)Borde equidistante:haga clic en la distancia a lo largo del borde para generar segmentos de línea equidistantes.

9)Forma de onda de diente de sierra: el período, la altura de los dientes y la simetría de los dientes se pueden ajustar cuantitativamente.

10)Centro de dos puntos: seleccione dos puntos en la imagen para generar el punto medio como la ruta a medir.

11)Línea:haga clic en cualquier punto inicial, segmento de línea recta en cualquier dirección y distancia variable en el medio.

12)Multilínea:puntos de referencia multilínea.

13)Zigzag:multilínea en zigzag.

14)Interpolación:inserte un número fijo/distancia de puntos de ruta entre dos puntos.

15)Matriz:los puntos de ruta de la matriz rectangular.

16)Rueda:punto de la trayectoria de la rueda.

17)Anillo:punto de trayectoria circular.

●​ Proporcionarfunción de calibración de compensación de lente/indentadorpara eliminar la desviación mecánica entre el penetrador y la lente y corregir el error general del sistema, a fin de mejorar la precisión de los resultados de la prueba de dureza.

●​Función de escaneo de bordes.Mediante el movimiento de la plataforma automática XY, se puede escanear el borde del objeto especificado y se puede dibujar el contorno del borde del objeto.

●​Función de empalme panorámico.A través de la función "escaneo panorámico", puede obtener un panorama dentro de un rango específico y planificar cualquier ruta en el mapa.

●​Modo regional y pruebas continuasfunción.Para múltiples indentaciones que puedan existir en el mismo campo de visión, se puede seleccionar el modo de área y solo se consideran las indentaciones dentro del rango establecido durante cada medición. Cuando el modo de área se activa durante la prueba continua, se puede evitar la interrupción de la prueba causada por múltiples muescas en el mismo campo de visión. Función de corrección de superficie.

●​Función de corrección de superficie.Cumple con la tabla I y la tabla II de la norma ASTM E384 y proporciona requisitos de prueba y corrección para piezas curvas como bolas y varillas.

●​Función de corrección de ángulo.La desviación del ángulo entre la plataforma y la cámara se puede eliminar mediante la corrección automática del ángulo y se puede mejorar la precisión de posicionamiento de la plataforma.

●​Función de tenacidad a la fractura.La función de la tenacidad a la fractura se puede verificar para medir los datos de tenacidad a la fractura por indentación.

●​Función de empalme panorámico de múltiples muestras.El empalme panorámico se puede realizar para varias muestras al mismo tiempo y luego se puede realizar la planificación de rutas en estos panoramas. Finalmente, se completó la prueba continua.

La especificación de la plataforma XY motorizada VMP-1212:

●​ Plataforma XY automática con sistema de motor paso a paso: tecnología de procesamiento de grado aeroespacial

●​ El rendimiento de sellado superior garantiza la estabilidad de la precisión de recuperación a largo plazo

●​ Tamaño de la plataforma: 260 mm x 250 mm

●​ Desplazamiento máximo en dirección XY: requisitos de 50X50 mm), paso mínimo: 0,625 um

●​ Precisión de respuesta: rango completo unidireccional ≤ 3um

●​ Escaneo de todo el curso ≤ 20um

●​ Plataforma XY motorizada más grande opcional VMP1111
