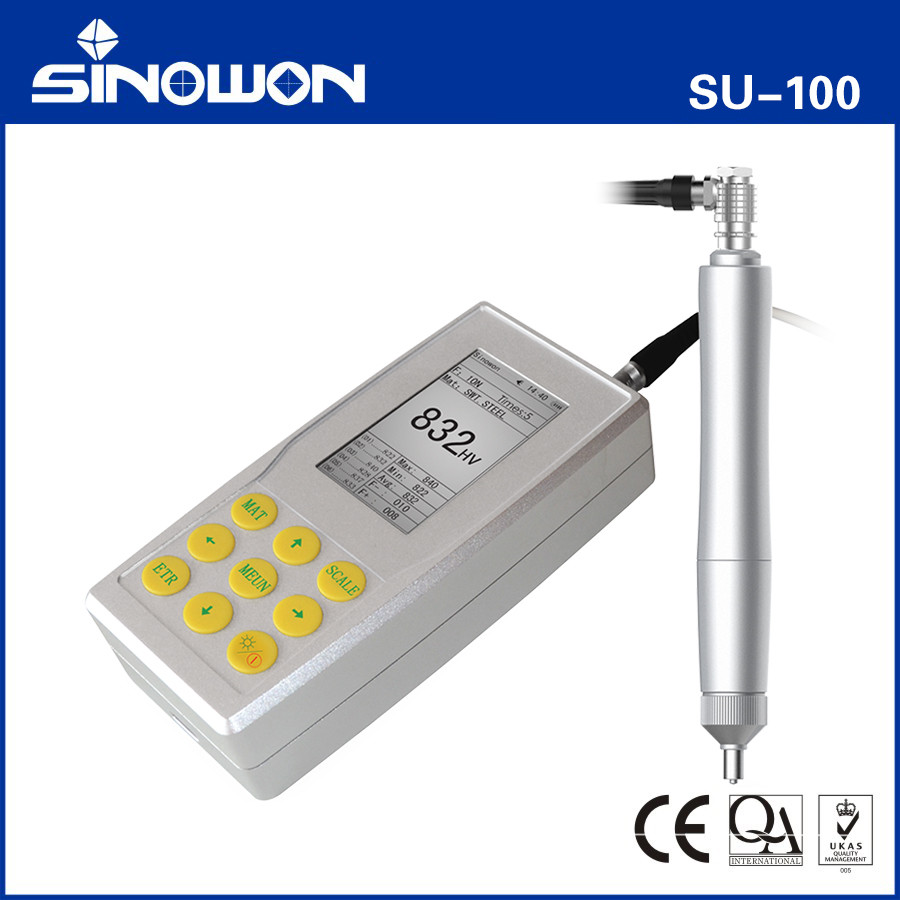

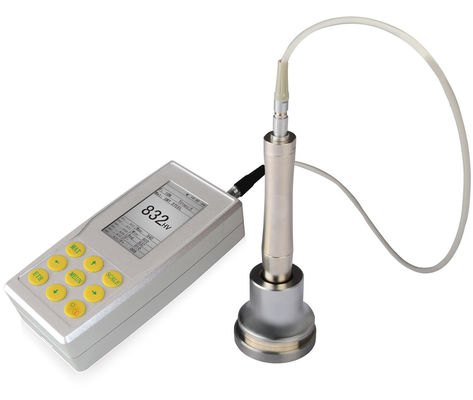

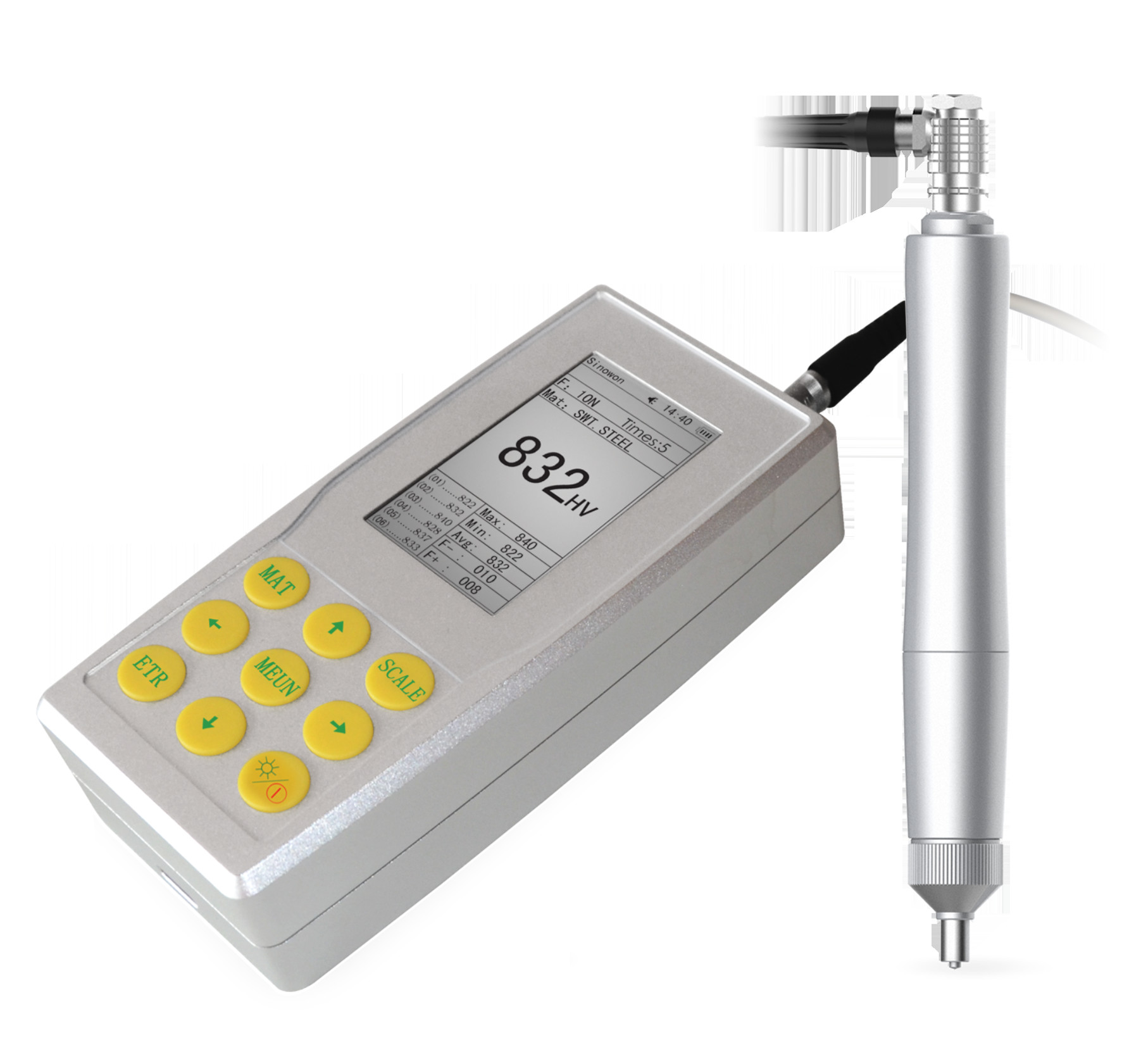

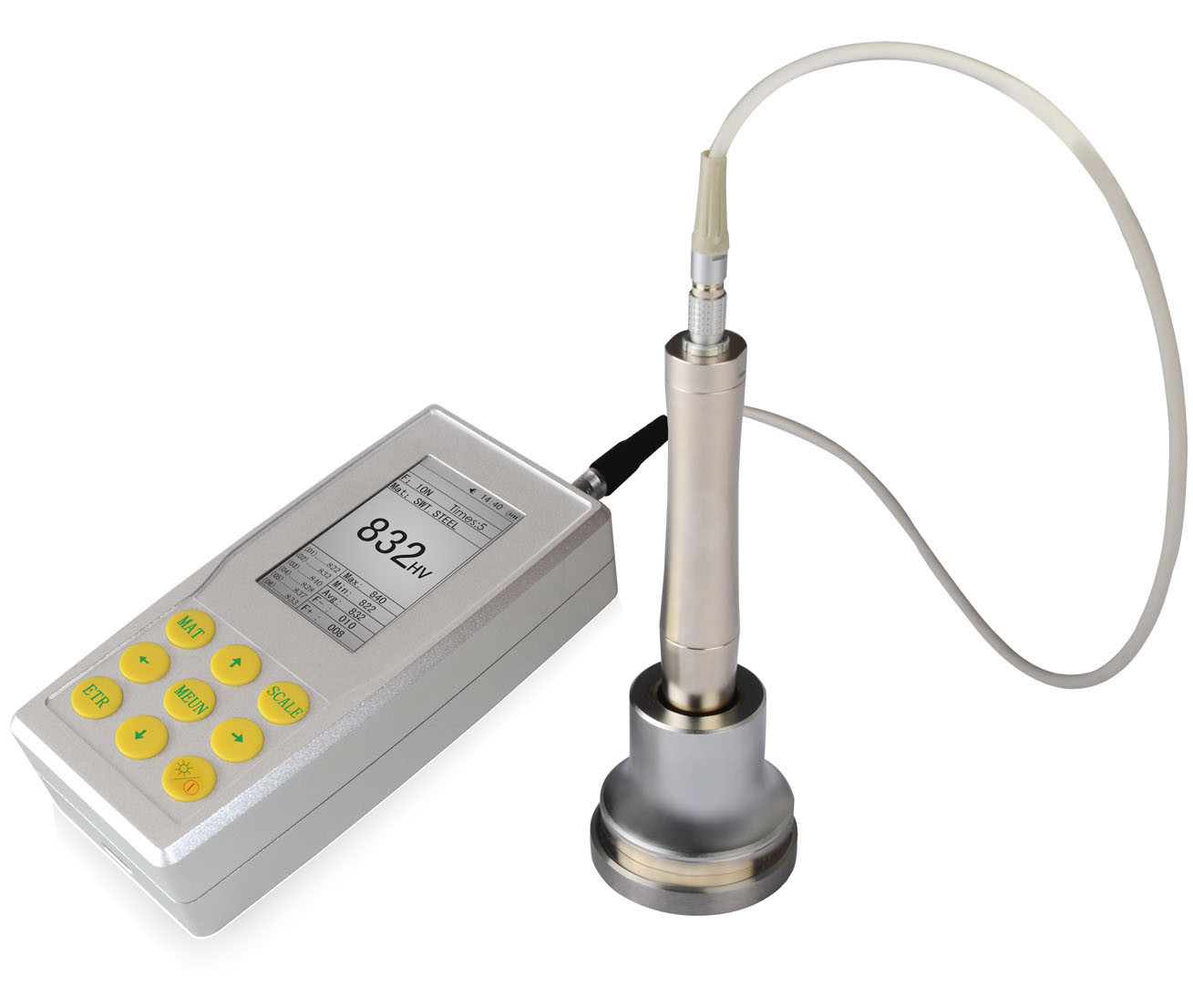

Probador manual de dureza ultrasónica SU-100
Introducción al SU-100:
● En la actualidad, existen varios métodos para la medición de la dureza, comúnmente utilizados como Brinell, Rockwell, Vickers, Leeb, etc., mientras que las desventajas son obvias para la medición de la dureza anterior.
● Rockwell y Brinell con una gran fuerza de carga y una gran indentación, conducen a una seria destrucción en la superficie de la muestra.
● Vickers aplica la medición óptica, pero solo los técnicos profesionales pueden operar sin problemas, es imposible medir la dureza de piezas de trabajo pesadas, maquinaria instalada y piezas ensambladas permanentemente.
● El durómetro Leeb aplica el método de rebote e indirecto para medir la dureza, lo que conduce fácilmente a una gran desviación al convertir a las escalas Birnell, Rockwell y Vickers.
● El durómetro ultrasónico SU-100 aplica el método de impedancia de contacto ultrasónico para realizar una medición comparativa de la dureza para las piezas de prueba, con las ventajas de alta precisión, eficiencia, portabilidad y fácil operación.
● El durómetro ultrasónico SU-100 se utiliza ampliamente para medir la dureza de pequeñas forjas, material fundido, inspección de soldaduras, zona afectada por el calor, matrices y moldes de estampado nitrurados por iones, formas, prensas, piezas de paredes delgadas, rodamientos, flancos de dientes, etc.
Especificaciones:
| Producto |
Durómetro ultrasónico |
| Modelo |
SU-100 |
| Código# |
882-121 |
| Fuerza de carga |
Sonda manual de 2Kgf HP-2K |
| Penetrador |
Penetrador de diamante Vickers de 136° |
| Rango de medición |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34.2-97.3; Mpa: 255-2180N/mm
|
| Precisión de medición |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HLD: ±5HLD; |
| Dirección de medición |
Soporta 360° |
| Almacenamiento de datos |
Para guardar 1000 grupos de datos de medición y 20 grupos de datos de calibración |
| Escala de dureza |
HV,HB,HRC, HLD |
| Visualización de datos |
Fuerza de carga, Tiempos de prueba, Resultado de la prueba, Promedio,
Máximo, Mínimo, Desviación y escala de conversión. |
| Indicación de dureza |
Pantalla LCD |
| Entorno operativo |
Temperatura: -10℃~50℃; Humedad: 30%~80%R.H |
| Voltaje de funcionamiento |
CC 6V |
| Dimensiones del instrumento |
60*80*31mm |
| Peso neto |
Aproximadamente 500g (Sin sonda) |

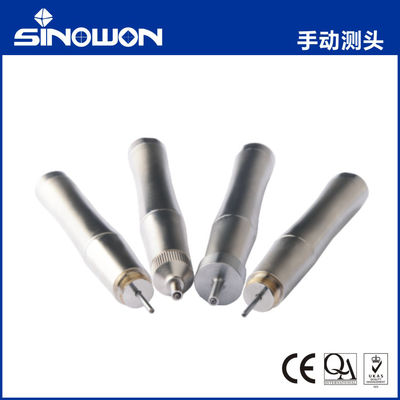

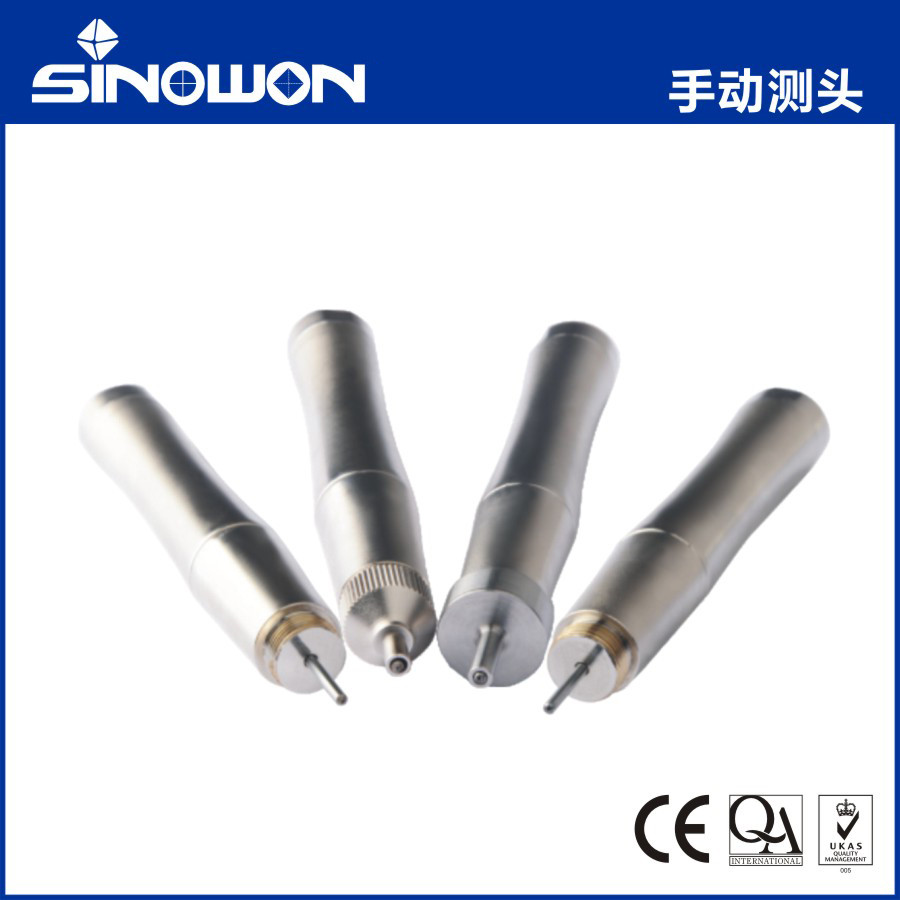

Sonda manual para durómetro ultrasónico
Características:
● Introdujo la última tecnología de sensores ultrasónicos
● Obtenga un valor de dureza preciso sin dispositivos auxiliares
● Soporte de medición rápida de 360°
● Excelente diseño de ingeniería humana fácil de sostener
● Dimensión y peso adecuados de la sonda, conveniente para controlar
● Medición rápida y precisa para el borde y la posición fija de la muestra
● Micro indentación, no destructivo para la muestra
Especificaciones de la sonda manual:
| Tipo de sonda |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Código# |
882-311 |
882-321 |
882-331 |
882-341 |
| Observación |
Opcional |
Estándar |
Opcional |
Opcional |
| Fuerza de carga |
10N |
20N |
50N |
98N |
| Diámetro |
21mm |
21mm |
21mm |
21mm |
| Longitud |
154mm |
154mm |
154mm |
154mm |
| Diámetro de la varilla oscilante |
2.4mm |
2.4mm |
3mm |
3mm |
| Rugosidad de la superficie de medición |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Peso mínimo del material de prueba |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Grosor mínimo del material de prueba |
2mm |
2mm |
2mm |
2mm |
Sonda motorizada para durómetro ultrasónico:
Características:
● Introdujo la última tecnología de sensores ultrasónicos
● Obtenga un valor de dureza preciso sin dispositivos auxiliares
● Excelente diseño de ingeniería humana fácil de sostener
● Medición rápida y precisa para el borde y la posición fija de la muestra
● Micro indentación, no destructivo para la muestra
● Control motorizado, medición rápida con una sola tecla
● Elimina el error de temblor de la mano con la sonda manual, mayor precisión y repetibilidad
● Más adecuado para piezas delgadas, dureza de la capa de recubrimiento
Especificaciones de la sonda motorizada:
| Tipo de sonda |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Código# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Observación |
Opcional |
Opcional |
Opcional |
Opcional |
Opcional |
| Fuerza de carga |
3N |
5N |
8N |
10N |
20N |
| Diámetro |
46mm |
46mm |
46mm |
46mm |
46mm |
| Longitud |
200mm |
200mm |
200mm |
200mm |
200mm |
| Diámetro de la varilla oscilante |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Peso mínimo del material de prueba |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Grosor mínimo del material de prueba |
2mm |
2mm |
2mm |
2mm |
2mm |
Aplicación del durómetro Dynasonic universal portátil:
● Medición de la dureza del borde de la brida y la raíz del engranaje, estampado, molde, lámina, diente endurecido superficial y ranura del engranaje, y parte cónica;
● Medición de la dureza del eje, tubería de pared delgada y contenedor;
● Medición de la dureza de las ruedas y el rotor de la turbina;
● Medición de la dureza de la cuchilla de la broca;
● Medición de la dureza de las piezas de soldadura;
● Medición de cierta profundidad de orificio, abolladura profunda, marca convexa de mayor radio, plano irregular;
● Medición de la dureza de la mayoría de los metales ferrosos, metales no ferrosos y otras aleaciones en la producción industrial.
