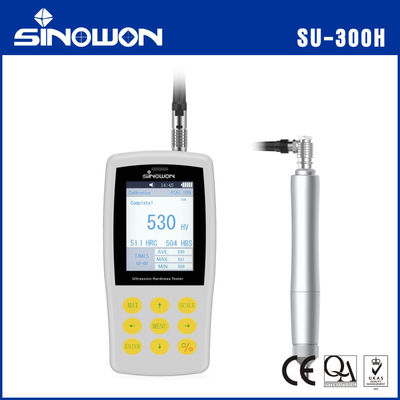

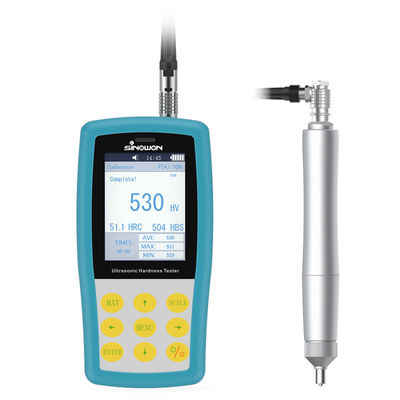

Durómetro ultrasónico manual SU-300H
Introducción al SU-300H:
● El durómetro ultrasónico manual SU-300H es un durómetro portátil clásico fabricado por el grupo Sinowon. Aplica el método de impedancia de contacto ultrasónico para realizar pruebas de dureza en el lugar o en el laboratorio.
● El SU-300H es un durómetro END debido a que la indentación de contacto es demasiado pequeña para observarla, es una de las soluciones excelentes para probar la dureza de los productos terminados, como, el molde, el engranaje, el eje, la varilla, el tornillo, los rieles, etc.
● El SU-300H no solo puede funcionar con las sondas manuales, sino también con las sondas motorizadas, lo que permite satisfacer las diferentes aplicaciones a la luz de las diferentes condiciones de rugosidad de la superficie.
● El SU-300H cumple con la norma ASTM A1038-2005, la norma DIN DIN50159-1-2008 y la norma nacional de China GB/T 34205-2017.
Características destacadas:
● Precisión perfecta——±3% HV, ±1.5HR, ±3%HB.
● Indentación microscópica—— Solo un microscopio de alta potencia puede observar la indentación.
● Medición rápida——Resultado en 2 segundos.
● Pantalla LCD grande——Muestra directamente el resultado de la medición, el recuento de veces, el máximo, el mínimo, el promedio y la desviación.
● Operación amigable——Funciona bien después de una breve capacitación.
● Garantía prometida——2 años de garantía para la unidad principal (excluye la sonda).
● Almacenamiento masivo——Guarda 1000 grupos de datos de medición.
● Calibración simple——Guarda 20 grupos de datos de calibración para invocar, mejora la eficiencia de la calibración.
Especificaciones:
| Producto |
Durómetro ultrasónico manual |
| Modelo |
SU-300H |
| Código# |
882-141H |
| Sonda opcional |
Sonda manual: 10N, 20N, 49N, 98N; Sonda motorizada: 3N, 5N, 8N, 10N |
| Rango de medición (DIN) |
HBS: 100-500; HV: 100-1500; HRC: 20-68; HRB: 55-100; HRA: 37-85; Mpa: 255-2180N/mm |
|
Medición
Precisión (%)
|
Escalas |
﹤250HV |
250~500HV |
500~800Hv |
﹥800HV |
| HV0.1 |
6 |
7 |
8 |
9 |
| HV0.3 |
6 |
7 |
8 |
9 |
| HV0.8 |
5 |
5 |
6 |
7 |
| HV1 |
5 |
5 |
6 |
7 |
| HV5 |
5 |
5 |
5 |
5 |
| HV10 |
5 |
5 |
5 |
5 |
| Escalas de dureza |
Vickers (HV); Rockwell C (HRC); Rockwell A (HRA); Rockwell B (HRB); Brinell (HB) |
| LCD |
Pantalla a color |
| Visualización de datos |
Fuerza de carga, tiempos de prueba, resultado de la prueba, promedio,
Máximo, mínimo, desviación y escala de conversión.
|
| Idioma |
Chino, inglés, alemán, portugués, turco |
| Salida de datos |
Terminal hiper RS232/Impresora Bluetooth |
| Imprimir |
Bluetooth |
| Almacenamiento de datos |
Para guardar 1000 grupos de datos de medición y 20 grupos de datos de calibración |
| Entrada de palabras |
Letras y números |
| Entorno de trabajo |
Temperatura: -10°C a 50°C; Humedad: 30%-80% R.H. |
| Voltaje de la batería |
Batería de litio recargable; Voltaje: 4.2V, 3200mAh |
| Voltaje del cargador |
AC220V/50Hz, 110V/60Hz |
| Dimensión y peso de la unidad principal |
Dimensión de la unidad principal: 160 x 80 x 30 mm (L x An x Al); Sonda manual: Φ22×153 mm; Peso (sin sonda): 0.5 kg |
| Dimensión y peso del embalaje |
Dimensión del embalaje: 320 x 430 x 155 mm (L x An x Al); Peso del embalaje (entrega estándar): 4.3 kg |

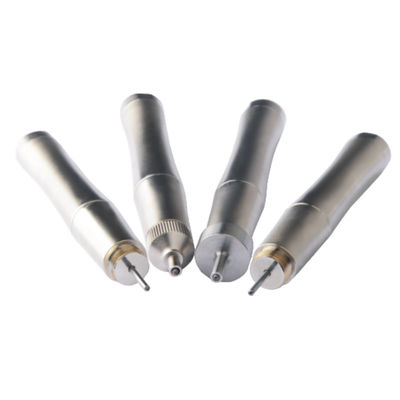

Sonda manual del durómetro ultrasónico
Características:
● Introdujo la última tecnología de sensores ultrasónicos
● Obtenga un valor de dureza preciso sin dispositivos auxiliares
● Admite medición rápida de 360°
● Excelente diseño de ingeniería humana fácil de sostener
● Dimensión y peso adecuados de la sonda, conveniente para controlar
● Medición rápida y precisa para el borde y la posición fija de la muestra
● Micro indentación, no destructivo para la muestra
Especificaciones de la sonda manual:
| Tipo de sonda |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Código# |
882-311 |
882-321 |
882-331 |
882-341 |
| Observación |
Opcional |
Estándar |
Opcional |
Opcional |
| Fuerza de carga |
10N |
20N |
50N |
98N |
| Diámetro |
21mm |
21mm |
21mm |
21mm |
| Longitud |
154mm |
154mm |
154mm |
154mm |
| Diámetro de la varilla oscilante |
2.4mm |
2.4mm |
3mm |
3mm |
| Rugosidad de la superficie de medición |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Peso mínimo del material de prueba |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Grosor mínimo del material de prueba |
2mm |
2mm |
2mm |
2mm |

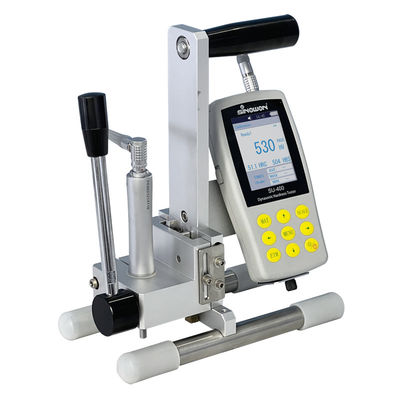

Sonda motorizada del durómetro ultrasónico:
Características:
● Introdujo la última tecnología de sensores ultrasónicos
● Obtenga un valor de dureza preciso sin dispositivos auxiliares
● Excelente diseño de ingeniería humana fácil de sostener
● Medición rápida y precisa para el borde y la posición fija de la muestra
● Micro indentación, no destructivo para la muestra
● Control motorizado, medición rápida con una sola tecla
● Elimina el error de temblor de la mano con la sonda manual, mayor precisión y repetibilidad
● Más adecuado para piezas delgadas, dureza de la capa de recubrimiento
Especificaciones de la sonda motorizada:
| Tipo de sonda |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Código# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Observación |
Opcional |
Opcional |
Opcional |
Opcional |
Opcional |
| Fuerza de carga |
3N |
5N |
8N |
10N |
20N |
| Diámetro |
46mm |
46mm |
46mm |
46mm |
46mm |
| Longitud |
200mm |
200mm |
200mm |
200mm |
200mm |
| Diámetro de la varilla oscilante |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Peso mínimo del material de prueba |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Grosor mínimo del material de prueba |
2mm |
2mm |
2mm |
2mm |
2mm |
Aplicación del durómetro Dynasonic universal portátil:
● Medición de la dureza del borde de la brida y el estampado de la raíz del engranaje, el molde, la lámina, el diente endurecido de la superficie y la ranura del engranaje, y la parte cónica;
● Medición de la dureza del eje, la tubería de pared delgada y el contenedor;
● Medición de la dureza de las ruedas y el rotor de la turbina;
● Medición de la dureza de la cuchilla de la broca;
● Medición de la dureza de las piezas de soldadura;
● Medición de cierta profundidad de apertura, abolladura profunda, marca convexa de mayor radián, plano irregular;
● Medición de la dureza de la mayoría de los metales ferrosos, metales no ferrosos y otras aleaciones en la producción industrial.
