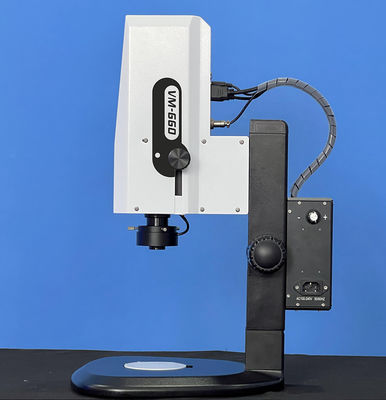

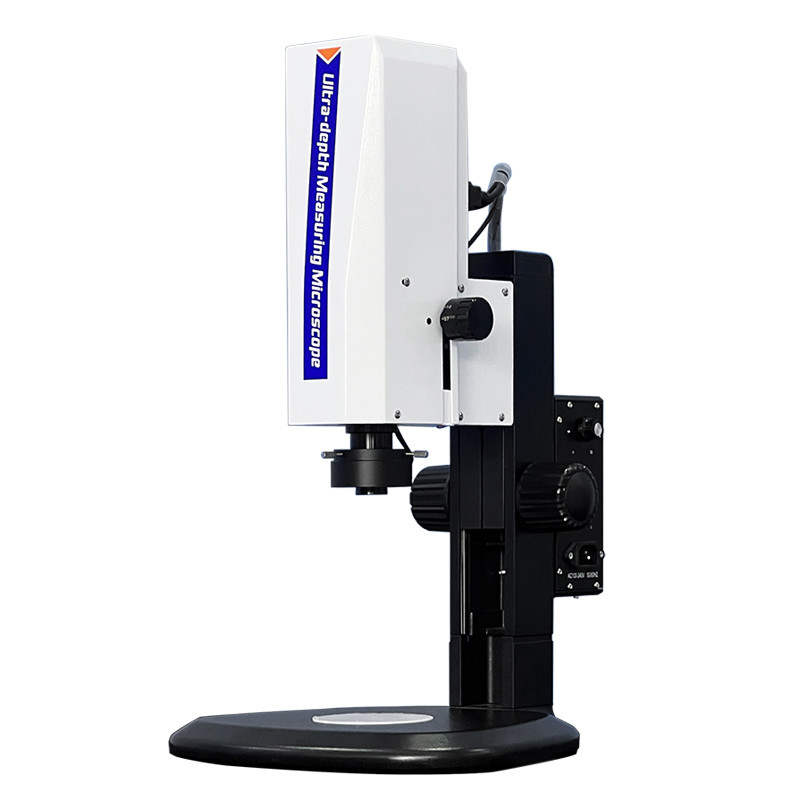

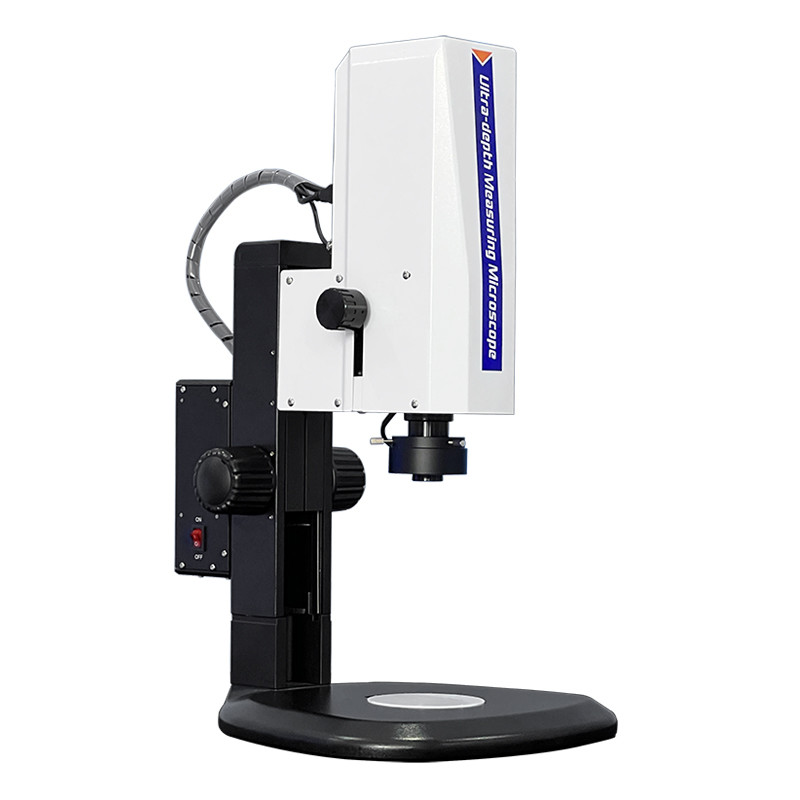

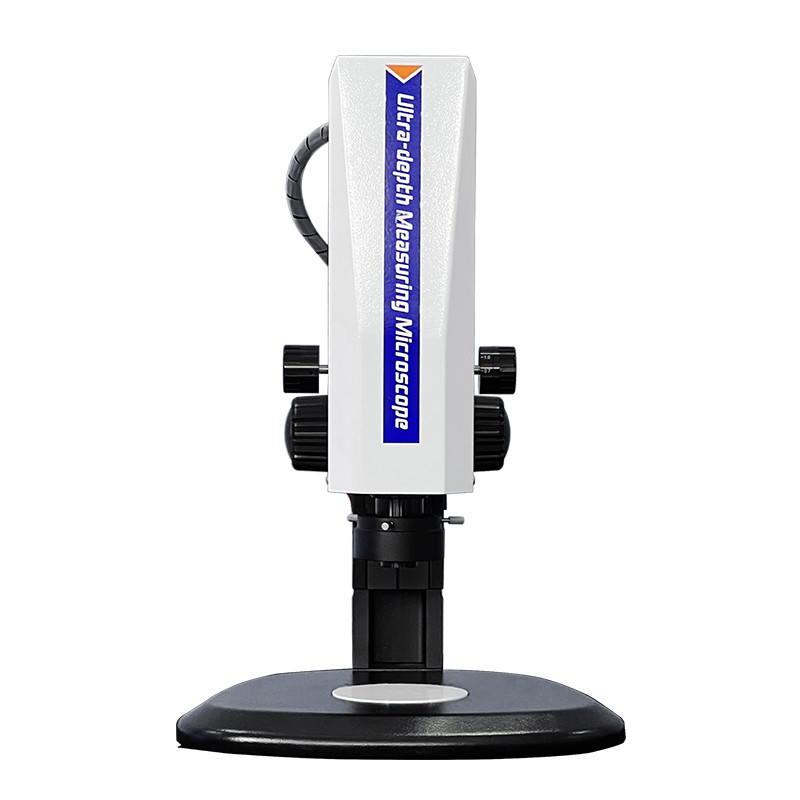

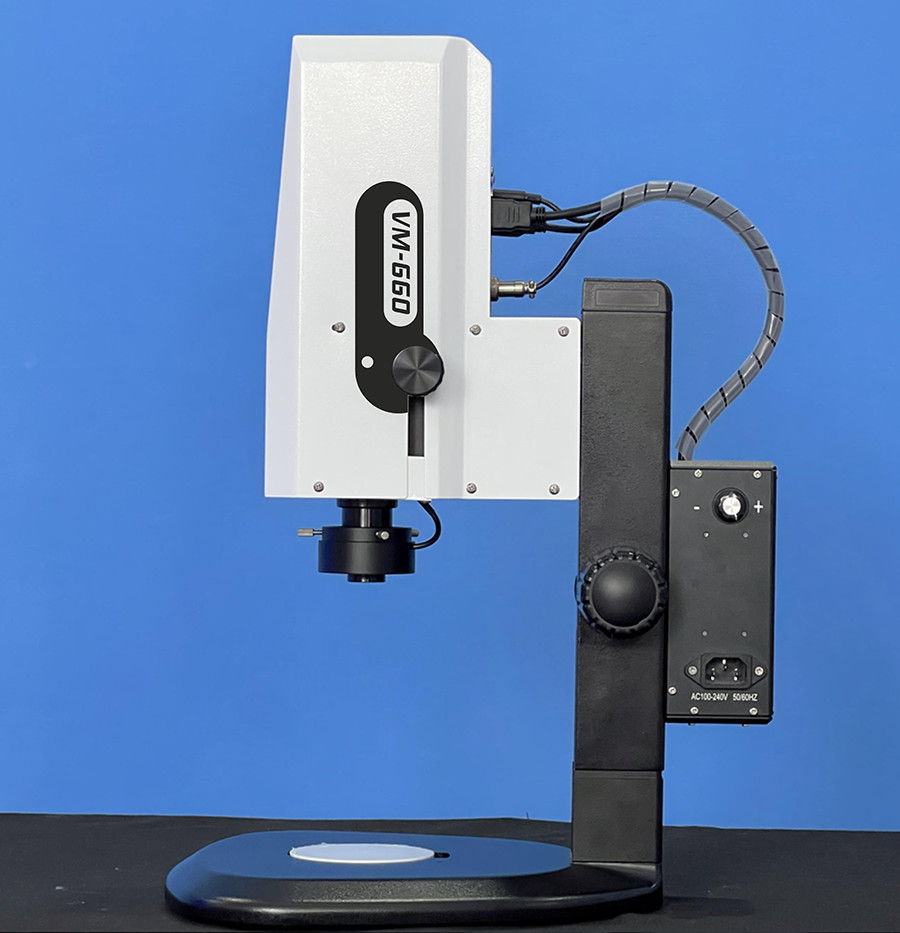

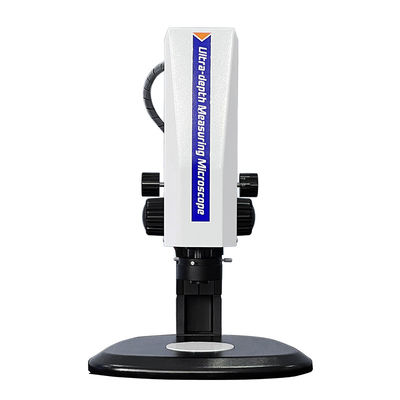

UltraprofundidadFusión Microscopio de medición VM-660
Aplicaciónel campo:
Inspección de productos, inspección y investigación de materiales, inspección y análisis de PCB y SMT, impresión, inspección textil, anatomía biológica, pruebas médicas y otros campos.
Características:
El diseño integral, exquisito, de moda, generoso.

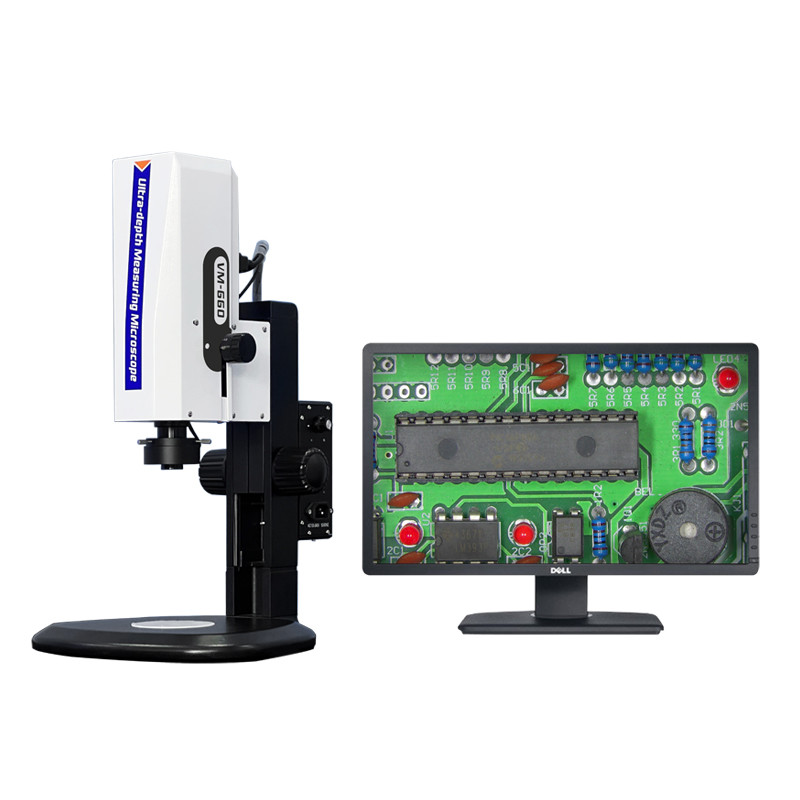

l Cámara integrada HDMI de alta definición, conectada directamente al monitor HDMI para su inspección
l Con la lente de zoom de alta definición de 0,7 a 4,5 X paralelo, es mucho más conveniente y rápido cambiar la ampliación del objetivo;
con iluminación de reflexión de superficie LED ajustable, puede controlar el brillo de forma independiente;
con cámara industrial de alta definición de 1/2 ̊ 2Mpixel, de gran formato, que hace la imagen más clara;
Con su propia función de medición, puede medir dimensiones lineales tales como elementos de distancia, perímetro, área, ángulo, radiano, ancho, altura y radio.
L Plataforma de control móvil múltiple opcional, que garantiza una medición de posición precisa.
Especificación técnica:
| Comodidad |
UltraprofundidadFusión Microscopio de medición |
| Modelo |
VM-660: |
| Código # |
451 a 660 |
| Magnificación electrónica |
25X ~ 150X
(HDMI 16:9 21.5 ′′ Monitor LCD)
(Disponible Personalizar 5X ~ 3000X)
|
| Sistema óptico |
0.7X~4.5X Lente de zoom |
| Proporción de zoom:6.5:1 |
| 0Espejo del adaptador de cámara de montaje en C de.5X |
| Parámetros de la cámara |
2MPixel ((1920*1080) |
| Tamaño de la imagen: 1/2 |
| Cuadros:1080P@60fps |
| Función de medición |
Se miden dimensiones lineales como la distancia, el perímetro, el área, el ángulo, el radiano, el ancho, la altura y los elementos de radio |
| Guardar fechas |
Imagen con resultado de medición o archivo EXCEL |
| Método de medición |
Función del ratón, selección inteligente de puntos/selección manual de puntos |
| Precisión de las mediciones |
0.02 mm ~ 0.003 mm |
| Iluminación |
Iluminación de superficie de LED ajustable |
| Estante para microscopio |
Víaje en el eje Z: 100 mm |
| Parámetros eléctricos |
Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. |
| Dimensión |
375*285*500 mm |
| Peso neto |
6.5Kg |
Yo...rendimiento de mage
A: Vea La gemma IInspección
B: Inspección de soldadura de PCB
MedidasF: el precioUnciónYo...Introducción:
VM-660 puede medir líneas rectas, ángulos, círculos concéntricos, líneas paralelas, distancia punto a línea, punto y línea a círculos concéntricos, diámetro, circunferencia y área,longitud y anchura del rectángulo, y puede calcular la circunferencia y el área. Puede medir el polígono y calcular su área. Todo el informe de medición correspondiente se puede emitir en el disco de memoria flash.
Campo de visión:
Especificación del aumento:
| Magnificación óptica |
Magnificación de vídeo |
Se trata de un sistema de control de la calidad. |
Y (mm) |
D (mm) |
| 0.7X/2 |
25X |
18.28 |
13.72 |
22.86 |
| 1X/2 |
35X |
12.8 |
9.6 |
16 |
| 2X / 2 |
70X |
6.4 |
4.8 |
8 |
| 3X / 2 |
105X |
4.26 |
3.2 |
5.34 |
| 4X / 2 |
140X |
3.2 |
2.4 |
4 |
| 4.5X/2 |
150 veces |
2.84 |
2.14 |
3.56 |
Accesorios opcionales:
