Con la característica de la medición de flash de visión de campo grande, alta precisión, automatización, la imagen telecéntrica y el software inteligente de procesamiento de imágenes cooperan para medir,cualquier tarea de medición se vuelve sumamente eficienteSólo debe colocar la pieza de trabajo en el rango de medición efectivo y luego presionar el botón,todas las dimensiones bidimensionales de la pieza de trabajo se exportarán automáticamente después de la finalización instantánea de los datos de ensayo..
Aplicaciones en la industria:
Se utiliza ampliamente en la medición rápida en lotes de productos y piezas de pequeño tamaño, como maquinaria, electrónica, moldes, moldeo por inyección, hardware, caucho, aparatos eléctricos de bajo voltaje,materiales magnéticos, estampado de precisión, conectores, terminales, teléfonos móviles, electrodomésticos, placas de circuitos impresos, dispositivos médicos, relojes, herramientas de corte, etc.
Características del producto:
Para garantizar la exactitud del ensayo se utilizan algoritmos de procesamiento de imágenes tales como detección de bordes de subpíxeles, desbarbado automático y eliminación de puntos anormales, y regresión de mínimos cuadrados.
El sistema rompe con la convención de medición dimensional al permitir la medición de imágenes generales sin mover la plataforma de ensayo, con una velocidad rápida y una alta precisión.
La forma y la dirección de la muestra se pueden memorizar automáticamente sin necesidad de posicionarla repetidamente.
■ Es adecuado para la medición por lotes, ya que el equipo medirá automáticamente después de identificar automáticamente varias piezas de trabajo y elementos de ensayo.
L Los valores de medición se registran y sacan automáticamente, y luego se realizarán estadísticas y análisis para facilitar la aplicación de los datos de ensayo.
Se utilizan lentes telecéntricas de alta profundidad de campo y baja distorsión para garantizar imágenes de borde claro, sin distorsión, restableciendo el tamaño verdadero del producto, eliminando errores de medición,y garantizar la exactitud y la repetibilidad de las mediciones.
La medición por lotes eficaz acorta en gran medida el tiempo de medición, mejora la eficiencia de la medición, reduce los costes laborales y elimina los errores humanos.
Parámetros técnicos:
| Comodidad |

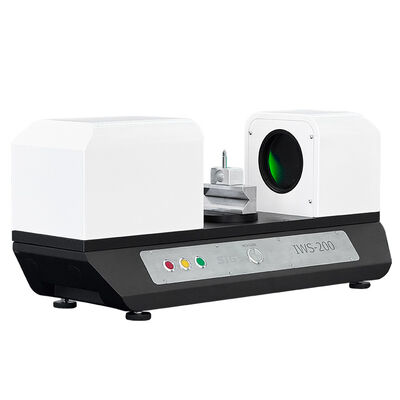

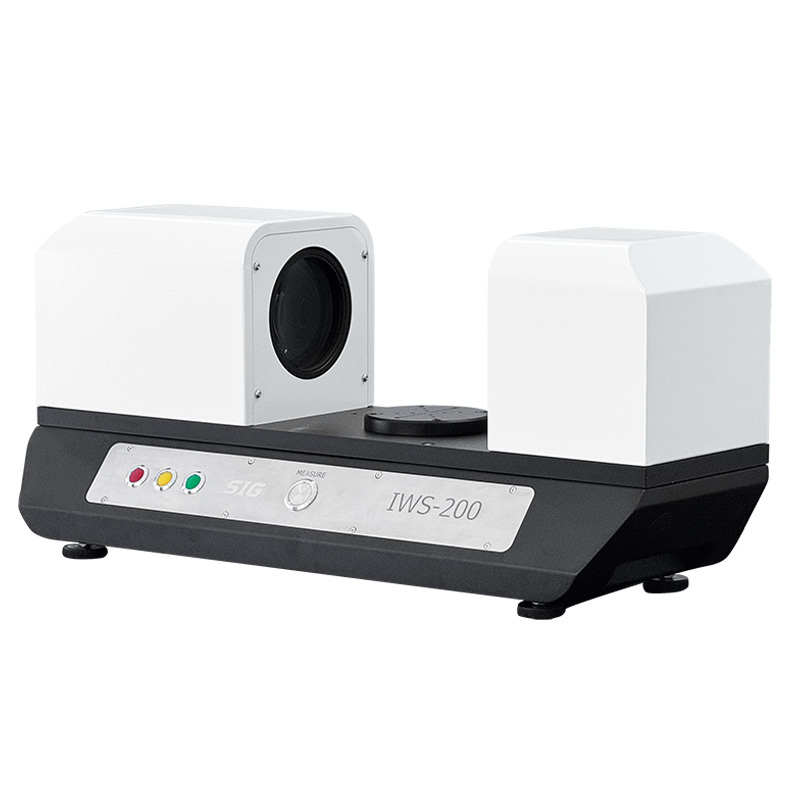

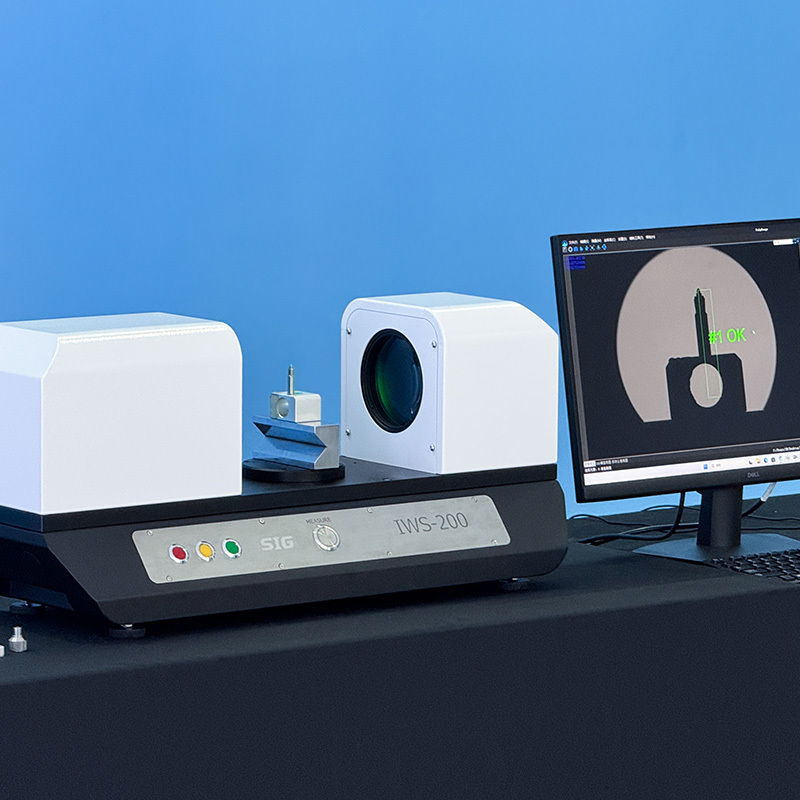

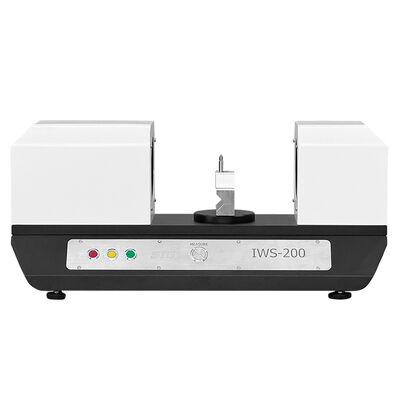

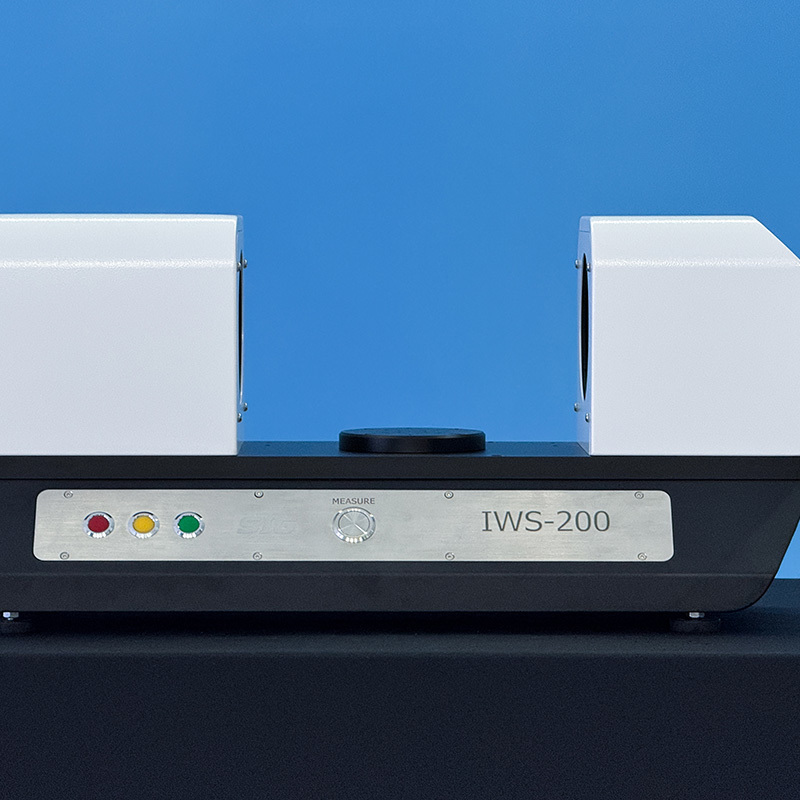

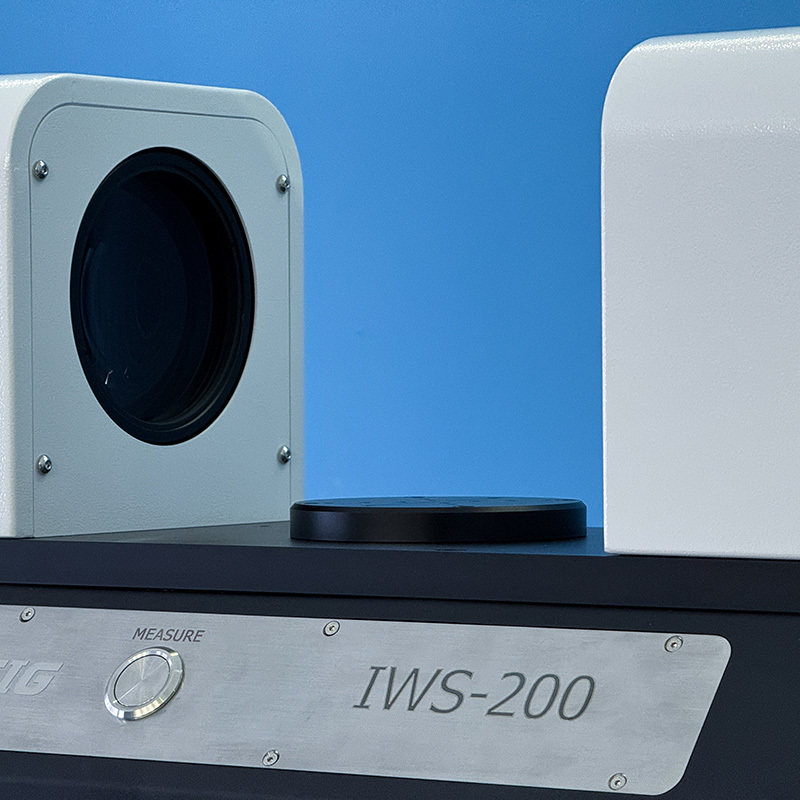

Sistema de medición de visión instantánea horizontal |
| Modelo |
El IWS-200 |
| Código # |
500 a 200 |
| Rango de medición |
φ100 mm, Diámetro exterior del escenario 120 mm |
| Distancia de trabajo |
145 mm (fijo, al centro del escenario) |
| Precisión de las mediciones |
± 2,0 μm |
| La exactitud de la repetición |
± 0,5 μm |
| Sensor de imagen (pixeles) |
Cámara USB 3.0 de 1 pulgada, 2000W de píxeles |
| Sistema de iluminación |
Fuente de luz paralela de fondo, luz de anillo de superficie opcional |
| Lentes |
Lente telecéntrica de aumento único |
| Profundidad de campo |
12 mm |
| Medio ambiente de trabajo |
Temperatura: 0 °C a 45 °C |
| Humedad: 45% ~ 75% RH |
| Vibración: < 0,002 g, < 15 Hz |
| Software de medición |
Geomea Software de medición flash de un solo botón |
| Tiempo de prueba |
< 5S (menos de 100 tamaños de ensayo) |
| Datos de salida |
Informe de datos de prueba de salida automática |
| Función de medición |
Medición 2D: punto, línea, círculo, arco, ángulo, distancia, elipse, anillo O, ranura, rectángulo, paralelismo |
| Funciones auxiliares |
Intersección, paralelo, vertical, tangencial, equivalente |
| Tolerancia geométrica |
Tolerancia de dimensiones, tolerancia de posición, forma y tolerancia de posición
(posición, concentricidad, perpendicularidad, paralelismo, redondez verdadera, rectitud verdadera, contorno, etc.)
|
| Capacidad del portador de máquinas |
20 kilos |
| Sistema operativo |
Soporte para el sistema operativo WIN10, 32/64 bits |
| Lenguaje de funcionamiento |
Inglés, chino simplificado, chino tradicional, se pueden añadir otros idiomas |
| Fuente de alimentación |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Dimensiones del contorno (D)NoH) El |
(715*263*318) mm (excluida la pantalla) |
| Peso neto |
31 kilos |
