Sistema de medición automática de la visión de la serie AutoFlash de metrología de precisión sin contacto

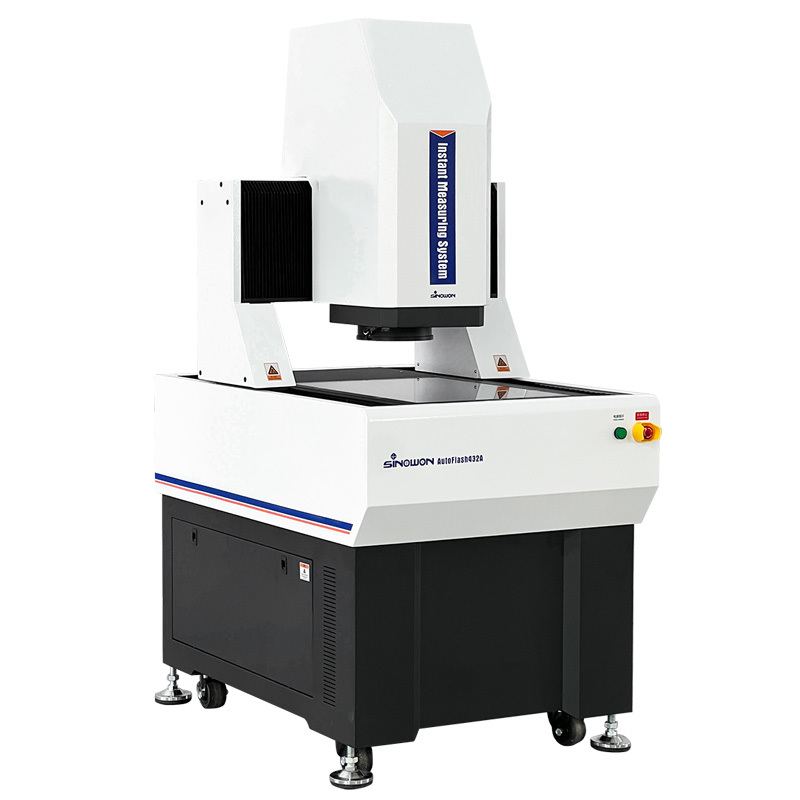

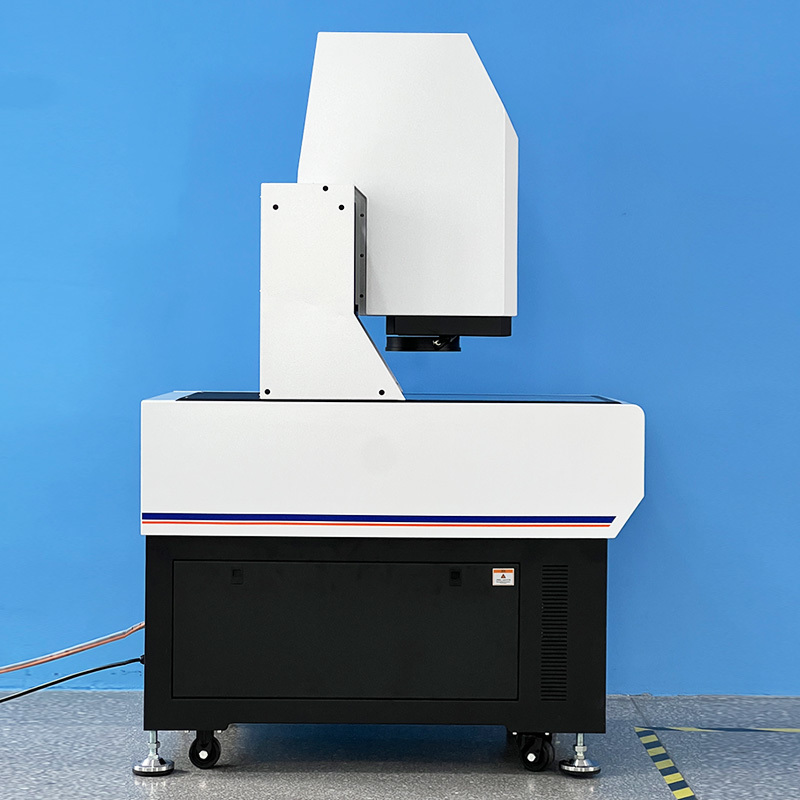

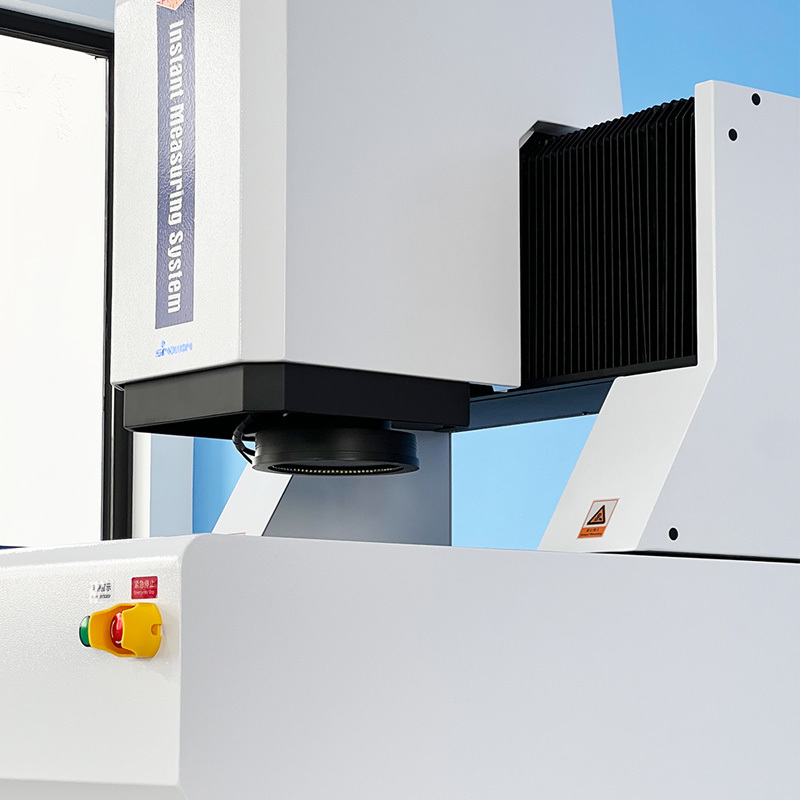

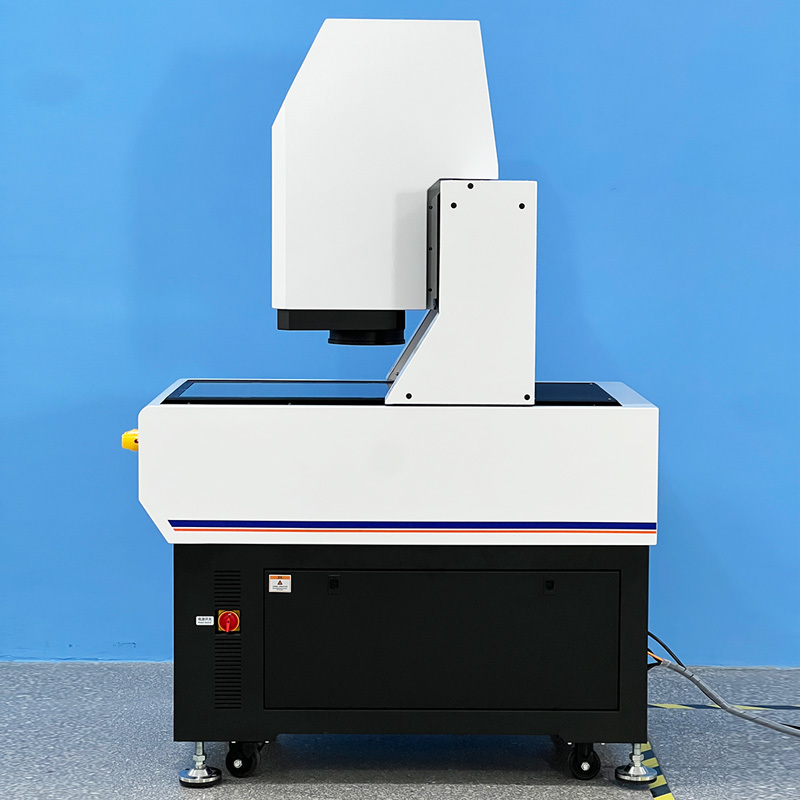

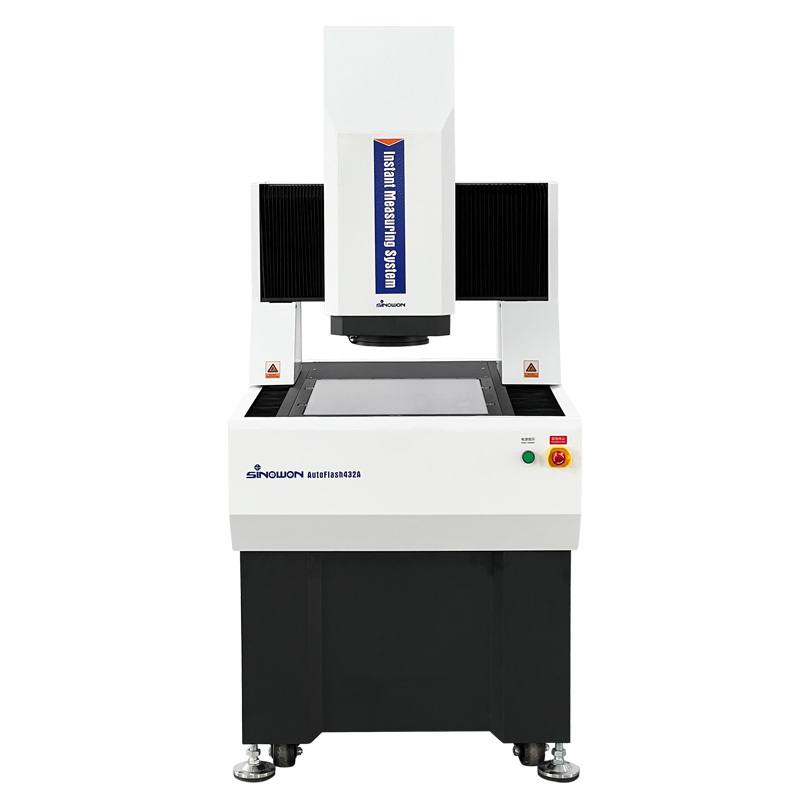

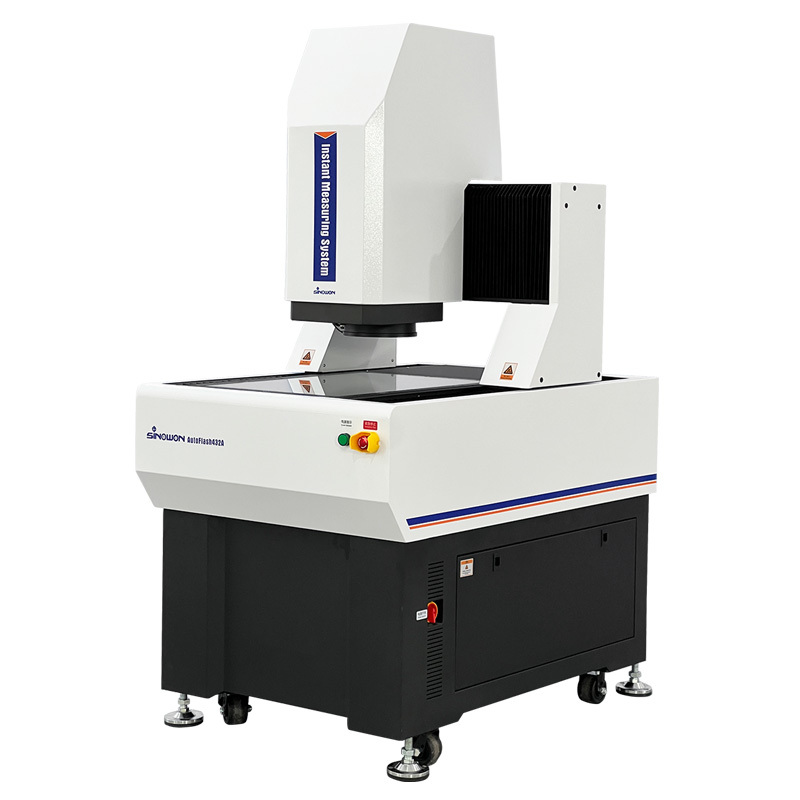

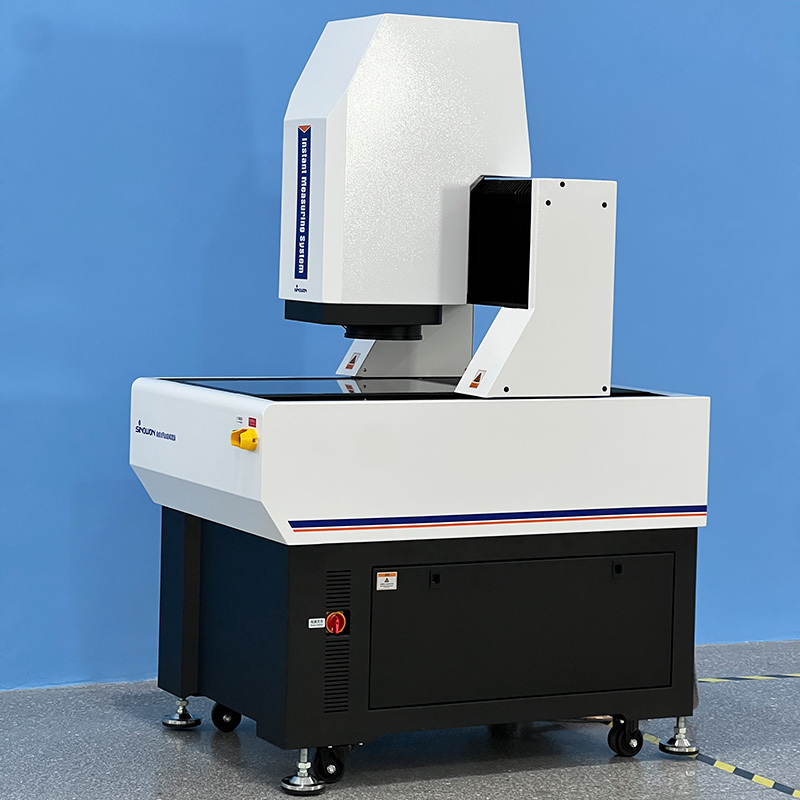

Sistema de medición de visión instantánea de puente móvil AutoFlash Serie

Introducción del producto:

La serie AutoFlash es un sistema de medición de visión instantánea totalmente automático y de alta precisión con una estructura de pórtico, desarrollado específicamente para mediciones GD&T con control eléctrico automático de tres ejes. Está equipado con enfoque automático, control automático de iluminación y configuración de movimiento automático tanto de hardware como de software, lo que permite una medición rápida y precisa de dimensiones lineales y geométricas. La estructura del puente móvil asegura que la pieza de trabajo medida permanezca estacionaria, garantizando la precisión y estabilidad de la medición, lo que la hace adecuada para la medición en industrias como la electrónica, equipos médicos, LCD y aeroespacial.

Características del producto:Equipado con una cámara de 20 millones de píxeles y una lente dual telecéntrica con doble aumento, la calidad de imagen es excelente;

• El diseño de alta telecentricidad por debajo de 0.02° asegura la precisión de la medición para productos con diferencias de altura significativas;
• La baja distorsión TV por debajo de 0.01% y la uniformidad de la distorsión en toda la imagen aseguran la precisión de repetibilidad dinámica de la medición;
• El diseño de doble aumento permite una medición eficiente con un gran campo de visión y una medición de alta precisión con alto aumento, satisfaciendo las necesidades duales de los clientes de eficiencia y precisión;
• El control de precisión totalmente automático CNC de tres ejes XYZ asegura un posicionamiento preciso;
• El uso de una base y columna de mármol indio proporciona una buena estabilidad;
• Guías lineales de precisión, husillos de bolas rectificados, servomotores de CA, etc., aseguran la precisión y estabilidad del sistema de movimiento;
• La escala lineal de alta precisión de 0.1μm asegura la precisión de posicionamiento y medición del sistema;

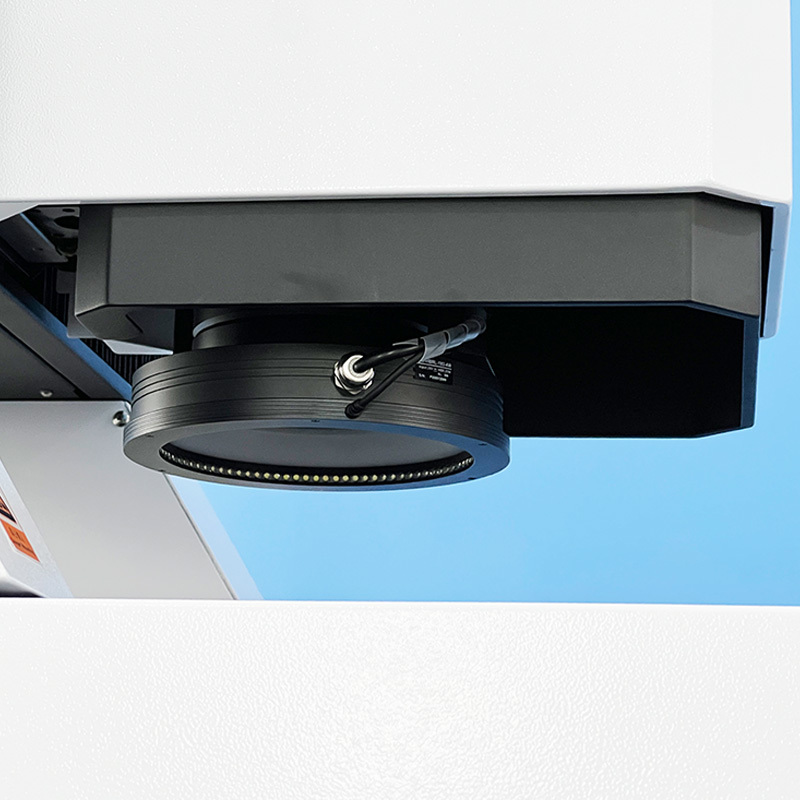

• Equipado con varias fuentes de luz y una función de elevación inteligente para adaptarse a varios escenarios de medición;
• El potente y fácil de usar software de medición Geomea mejora el control de calidad;
• Se pueden configurar programas de medición automáticos para completar de manera eficiente y rápida las mediciones por lotes;
• Los sensores de luz blanca sin contacto opcionales se pueden utilizar para medir el grosor, la planitud, etc.
• Aplicación:

Se puede aplicar a la medición de precisión de objetos de gran tamaño

• Industria 3C: pantallas de teléfonos móviles, carcasas de teléfonos móviles
• Industria electrónica: placas de PCB
• Nueva energía: baterías de litio
• Industria automotriz: piezas de precisión
• Especificaciones:

Producto

Categoría de producto

Modelos y especificaciones del sistema de medición de visión instantánea:Modelo

Recorrido
