CMM óptica de puente móvil Solución de medición instantánea in situ Serie V7-IVS

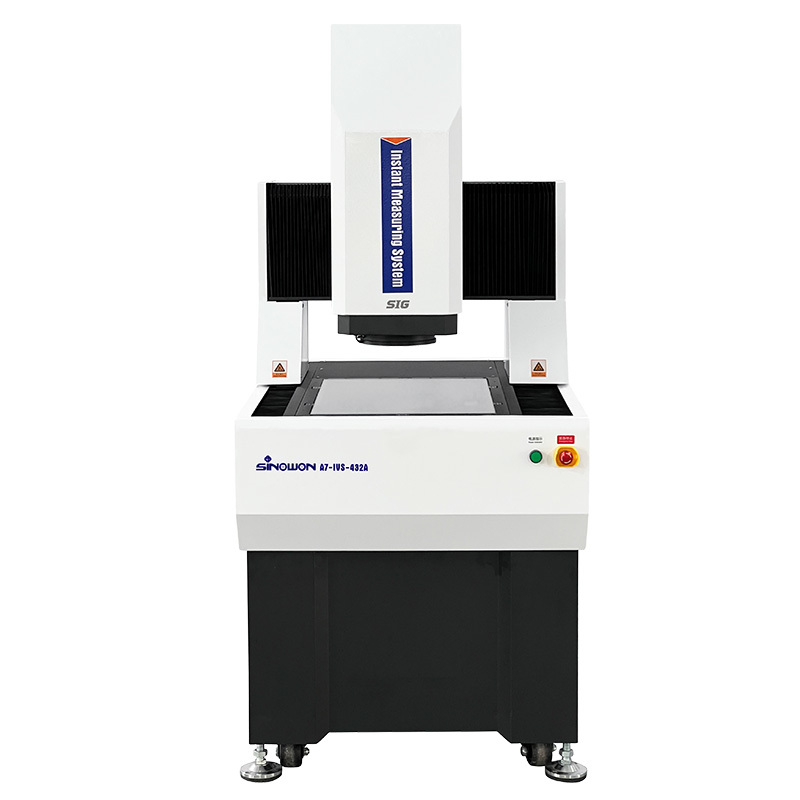

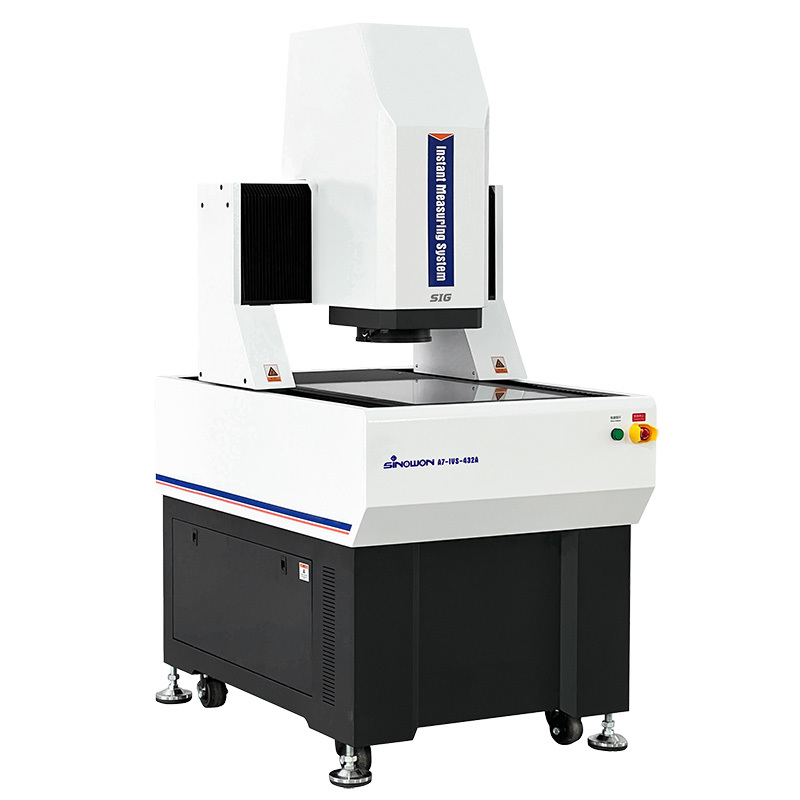

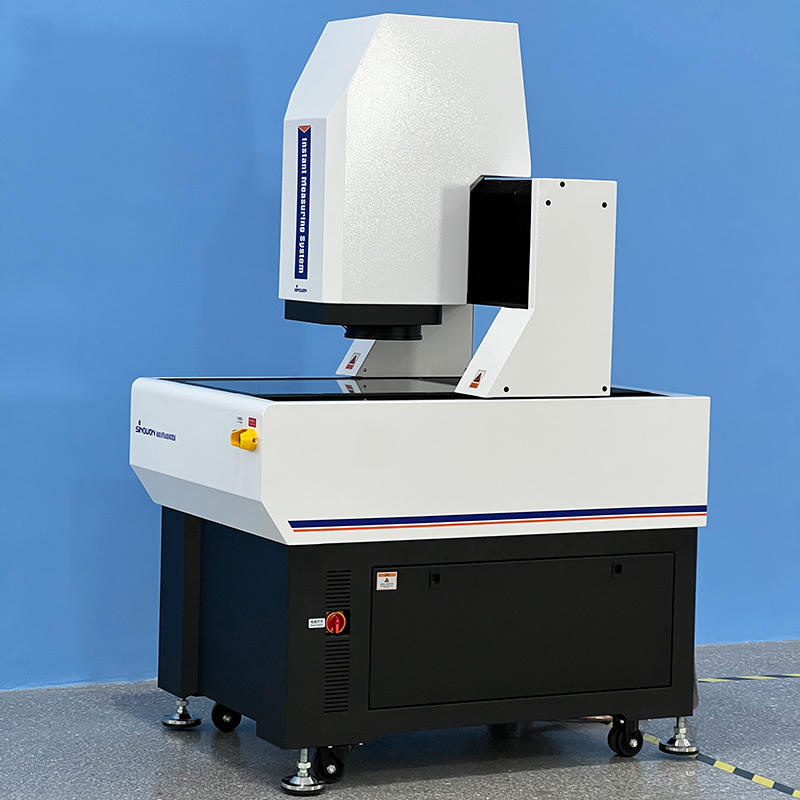

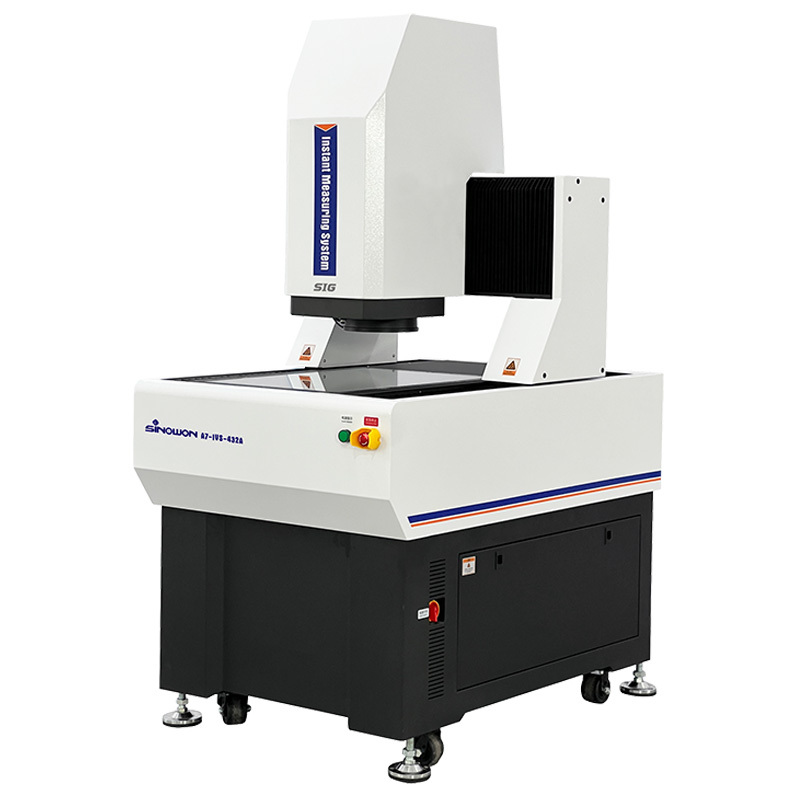

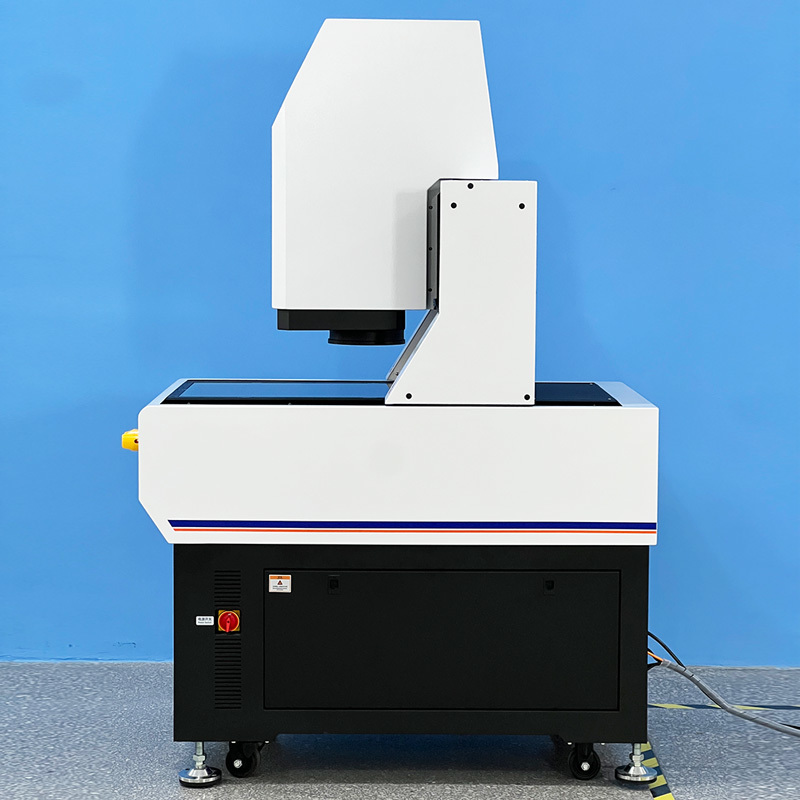

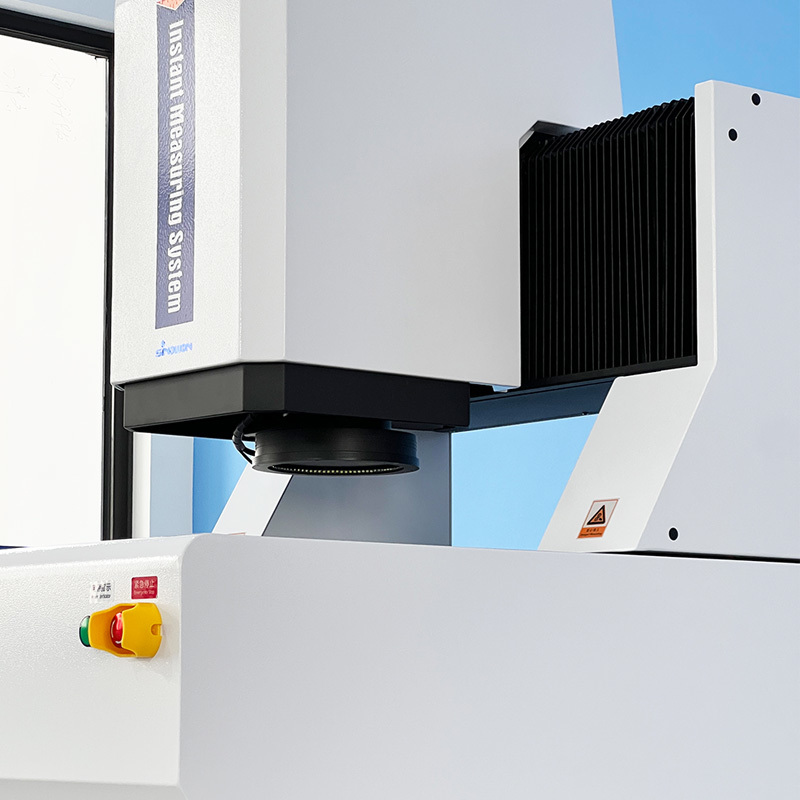

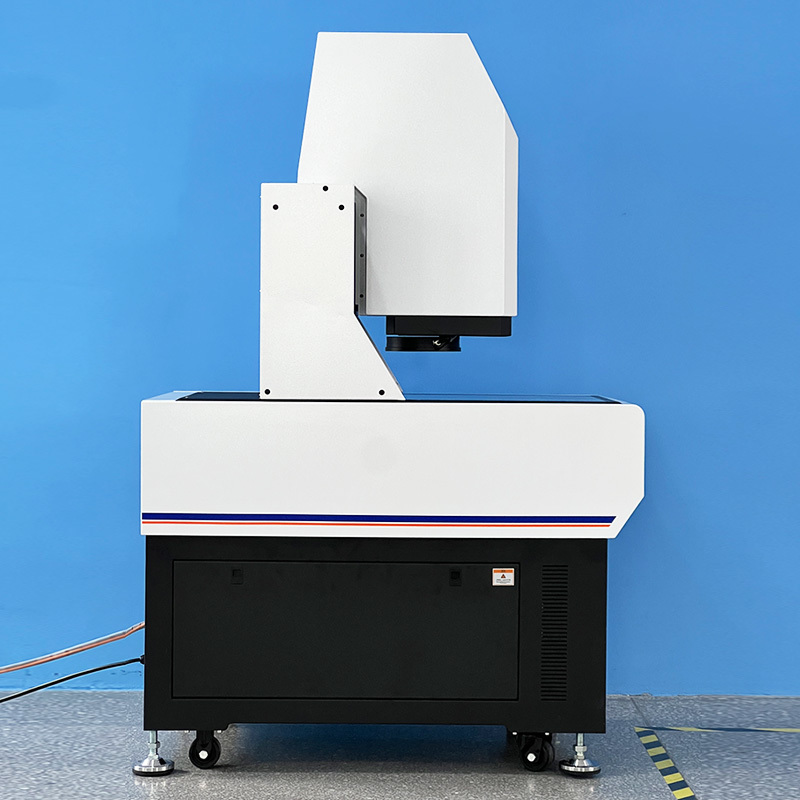

Sistema de medición de visión instantánea de puente móvil A7-IVS Serie

Introducción del producto:

La serie AutoFlash es un sistema de medición por visión instantánea totalmente automático y de alta precisión con estructura de pórtico, desarrollado específicamente para mediciones de GD&T con control eléctrico automático de tres ejes. Está equipado con enfoque automático, control automático de iluminación y configuración automática de movimiento tanto de hardware como de software, lo que permite una medición rápida y precisa de dimensiones lineales y geométricas. La estructura del puente móvil garantiza que la pieza de trabajo medida permanezca estacionaria, lo que garantiza la precisión y la estabilidad de la medición, lo que la hace adecuada para medir en industrias como la electrónica, equipos médicos, LCD y aeroespacial.

Características del productodo:

• Equipado con una cámara de 20 millones de píxeles y una lente telecéntrica dual con doble aumento, la calidad de imagen es excelente;
• El diseño de alta telecentricidad por debajo de 0,02° garantiza la precisión de la medición para productos con diferencias de altura significativas;
• La baja distorsión de TV por debajo del 0,01 % y la uniformidad de la distorsión en toda la imagen garantizan la precisión de la repetibilidad dinámica de la medición;
• El diseño de doble aumento permite una medición eficiente con un gran campo de visión y una medición de alta precisión con un gran aumento, satisfaciendo las necesidades duales de eficiencia y precisión de los clientes;
• El control de precisión totalmente automático CNC de tres ejes XYZ garantiza un posicionamiento preciso;
• El uso de una base y columna de mármol indio proporciona una buena estabilidad;
• Guías lineales de precisión, husillos de bolas rectificados, servomotores de CA, etc., garantizan la precisión y estabilidad del sistema de movimiento;
• La escala lineal de alta precisión de 0,1 μm garantiza la precisión de posicionamiento y medición del sistema;

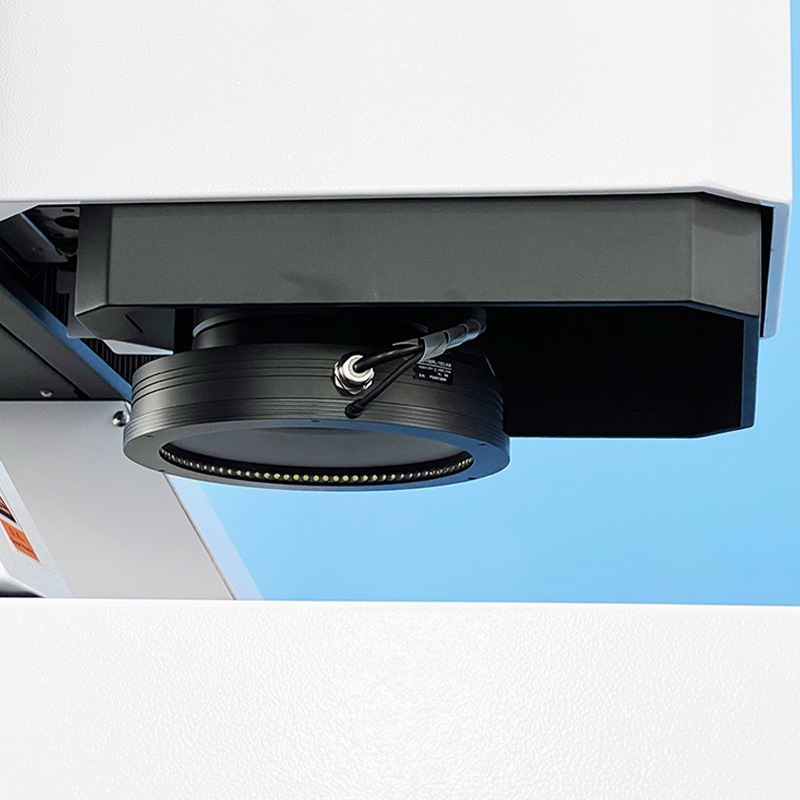

• Equipado con varias fuentes de luz y una función de elevación inteligente para adaptarse a diversos escenarios de medición;
• El software de medición Geomea, potente y fácil de usar, mejora el control de calidad;
• Se pueden configurar programas de medición automática para completar mediciones por lotes de manera eficiente y rápida;
• Se pueden utilizar sensores de luz blanca sin contacto opcionales para medir espesor, planitud, etc.

Solicitud:

• Se puede aplicar a la medición de precisión de objetos de gran tamaño.
• Industria 3C: pantallas de teléfonos móviles, fundas para teléfonos móviles
• Industria electrónica: placas PCB
• Nueva energía: baterías de litio
• Industria del automóvil: piezas de precisión

Presupuesto:

Descripción del modelo de configuración del producto (ejemplo con A7-IVS-432):

IModelos y especificaciones del sistema de medición nstant Vision:

Tabla de guía del espacio de medición del sistema de medición de visión instantánea:

Otras especificaciones de viaje se pueden personalizar según las necesidades del cliente.
