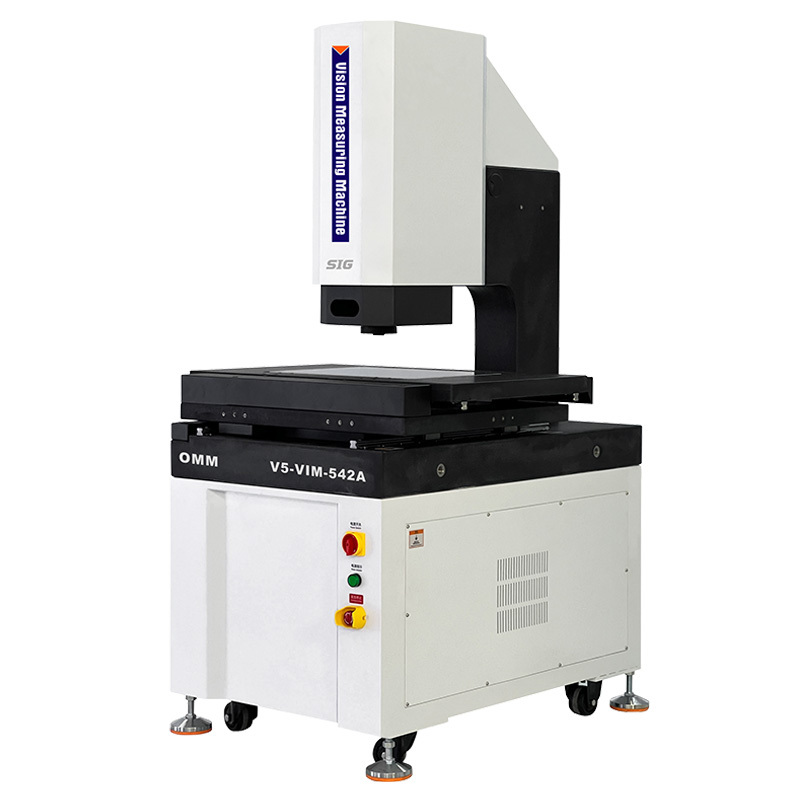

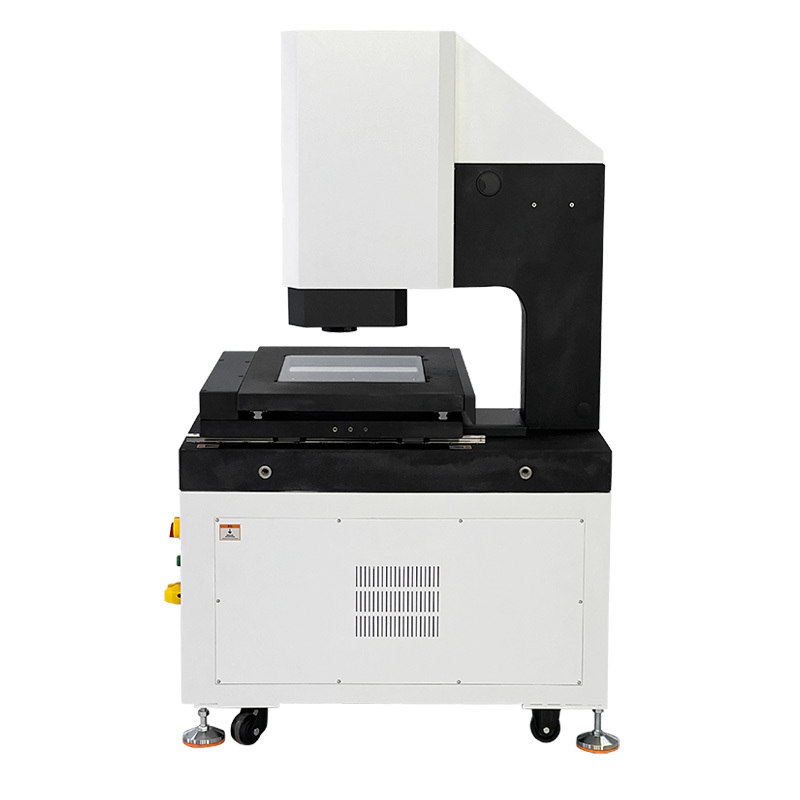

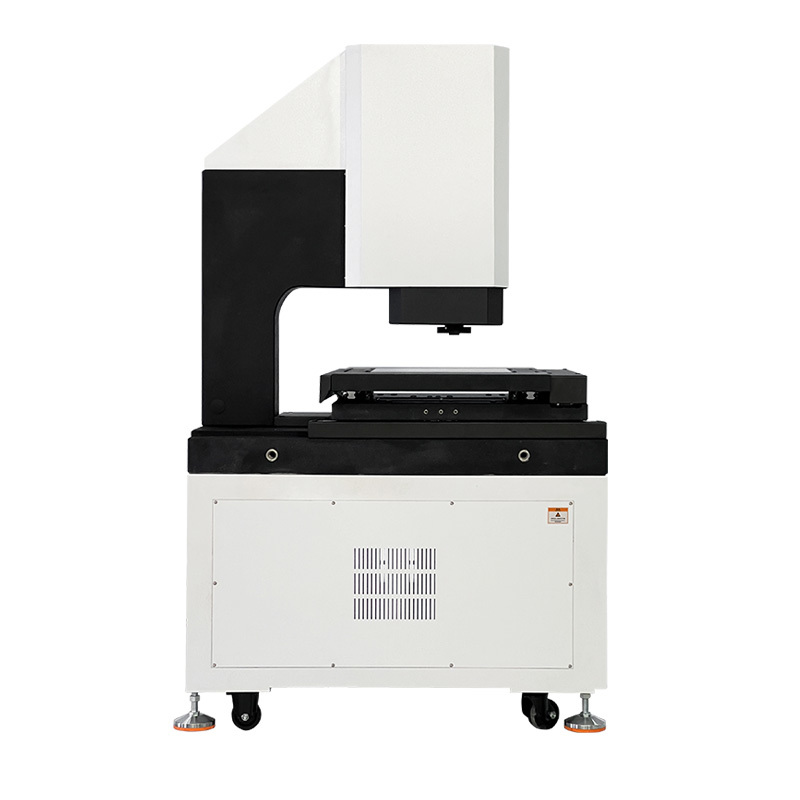

Máquina de medición de visión automática con voladizo V5-VIMSerie
Características del producto:
El control automático de precisión CNC de tres ejes XYZ, posicionamiento preciso;
Base y pilar de granito, buena estabilidad;
L guías lineales de precisión, tornillos de bolas de grado de molienda y servomotores CA, etc., aseguran la precisión y la estabilidad del sistema de movimiento;
l regla de rejilla de alta precisión de 0,5 μm para garantizar la precisión de posicionamiento y de medición del sistema;
l cámara digital de alta resolución para satisfacer las necesidades de observación clara y medición precisa;
Lente óptica de alta definición 6.5X, zoom preciso, corrección de píxeles de una sola vez;
El sistema de iluminación de superficie LED de 8 áreas de 5 anillos controlado por programa y el sistema de iluminación de contorno LED paralelo realizan un ajuste inteligente del brillo de 256 niveles.
El software de medición automática de la visión iMeasuring con funciones potentes y fácil de operar.
Especificaciones:
| Comodidad |
Máquina de medición de visión automática con voladizo V5-VIMSerie |
| Modelo |
V5-VIM-322: las condiciones de las mismas |
V5-VIM-432: las condiciones de las mismas |
V5-VIM-542: las condiciones de las mismas |
V5-VIM-652 y sus derivados |
| Víaje del eje X/Y (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| Precisión* |
E1x, y |
2.0+L/200 ((um) |
| - ¿Qué es eso? |
3.0+L/200 ((um) |
| E1z |
4.0+L/200 ((um) |
| Víaje del eje Z (mm) |
200 (elevación opcional a 300 mm/400 mm) |
| Resolución de las escalas |
Linea de rejilla de vidrio de alta precisión con resolución de 0,5 um |
| Materiales para mesas de trabajo |
Granito |
| Modo de orientación |
Guía lineal de alta precisión, doble pista doble guía de deslizamiento |
| Modo de funcionamiento |
Control de joystick, funcionamiento del ratón, programa de detección automática |
| Modo de funcionamiento |
Control remoto, manejo del ratón, programación de detección automática |
|
Iluminación
El sistema
|
Conto |
Iluminación de contorno paralelo LED |
| Superficie |
0~255 Iluminación de superficie LED sin escalones ajustable de 8 divisiones |
| Las demás: |
Luz LED de punto de alto brillo opcional |
| Sistema de vídeo |
1/2.9 "Cámara digital de alta resolución |
| 6.5X Zoom de retroalimentación electrónica Lente Zoom745EF, aumento óptico:0.7X-4.5X, Magnificación de vídeo: 28X~180X |
| Software de medición |
iMedición |
| Sistema operativo |
Soporte para el sistema operativo WIN10/11-32/64 bits. |
| Lenguaje |
Se pueden añadir versiones en inglés, chino simplificado, chino tradicional y otros idiomas. |
| Medio ambiente de trabajo |
La temperatura es de 20°C a 2°C, y el cambio de temperatura es inferior a 1°C/h; Humedad 30% ~ 80% RH; Vibración < 0,02 g, ≤ 15 Hz. |
| Fuente de alimentación |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Rodamientos de máquinas |
0 ~ 30Kg (capacidad de soporte final: 50Kg) |
| Dimensión (WxDxH) mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Peso neto (kg) |
396 |
466 |
560 |
796 |
| Configuración opcional |
Lente de zoom de retroalimentación electrónica con luz coaxial, lente de zoom eléctrico, sonda de contacto, espectro de puntos de luz blanca, cámara 3D, control remoto Bluetooth inalámbrico. |
Nota:
L es la longitud medida ((mm), la precisión mecánica del eje Z y la precisión de enfoque están muy relacionadas con la superficie de la pieza de trabajo.
El aumento es un valor aproximado, está relacionado con la dimensión del monitor y la resolución.
0.5X o 2X objetivo es opcional disponible según las necesidades.
Descripción del modelo de configuración del producto ((Ejemplo con V5-VIM-432):
| Categoría de productos |
2.5D |
3D |
2.5D |
3D |
| Comodidad |
2.5D Visión automática
Máquina de medición
|
3D automático
Contacto y visión
Máquina de medición
|
2.5D automático
Escaneo láser y visión
Máquina de medición
|
Multisensorial automático 3D
Máquina de medición
|
| Modelo |
V5-VIM-432A: el número de unidades |
V5-VIM-432B |
V5-VIM-432C: el número de unidades |
V5-VIM-432D |
| Tipo de producto |
A. No |
B. El trabajo |
C. Las |
D |
| Significado |
Sensor óptico de lente de zoom |
Sensor de lente de zoom y sensor de sonda de contacto |
Sensor de lente zoom y sensor láser |
Sensor de lente zoom, sensor de sonda de contacto y sensor láser |
| Proba de contacto |
Sin |
El equipo de MCP-Kit1 |
Sin |
El equipo de MCP-Kit1 |
| Módulo láser |
Sin |
Sin |
El láser de Omron |
El láser de Omron |
| Versión del software |
Mejora4.1 |
Mejora4.2 |
Mejora 5.0 |
Mejora 5.1 |
Modelos y especificaciones de las máquinas de medición de visión automática con voladizo:
| Modelo |
Código # |
Modelo |
Código # |
Modelo |
Código # |
Modelo |
Código # |
| V5-VIM-322A: las condiciones de los productos |
527-120G |
V5-VIM-432A: el número de unidades |
527-120H |
V5-VIM-542A: las condiciones de los productos |
527-120J |
V5-VIM-652A: el número de unidades |
527-120K |
| V5-VIM-322B |
527 a 220G |
V5-VIM-432B |
527 a 220H |
V5-VIM-542B: las condiciones de los productos |
527 a 220J |
V5-VIM-652B: el número de unidades |
527-220K |
| V5-VIM-322C: el número de unidades |
527 a 320G |
V5-VIM-432C: el número de unidades |
527 a 320H |
V5-VIM-542C: el número de unidades |
527 a 320J |
V5-VIM-652C: el número de unidades |
527-320K |
| V5-VIM-322D |
527 a 420G |
V5-VIM-432D |
527 a 420H |
V5-VIM-542D |
527 a 420J |
V5-VIM-652D |
527-420K |
Máquina de medición de visión automática con voladizo V.5Espacio de medición de serie:
| Viajes |
Modelo |
Precisión |
Eje XViaje en mm |
Acceso del eje Y en mm |
Z Eje de desplazamiento mm |
Eje Z Viaje personalizado en mm |
| E1x, y |
E1z |
| 300x200x200 |
V5-VIM-322: las condiciones de las mismas |
2+L/200 |
4.0+L/200 |
300 mm |
200 mm |
200 mm |
250 mm |
| 400x300x200 |
V5-VIM-432: las condiciones de las mismas |
2+L/200 |
4.0+L/200 |
Cuatrocientos milímetros |
300 mm |
200 mm |
300 mm |
| 500x400x200 |
V5-VIM-542: las condiciones de las mismas |
2+L/200 |
4.0+L/200 |
500 mm |
Cuatrocientos milímetros |
200 mm |
Cuatrocientos milímetros |
| Se trata de un sistema de control de las emisiones. |
V5-VIM-652 y sus derivados |
2+L/200 |
4.0+L/200 |
Las demás: |
Cuatrocientos milímetros |
200 mm |
Cuatrocientos milímetros |
Otras especificaciones de viaje pueden ser personalizadas.
