Máquina de ensayo de recubrimiento por hendiduras de precisión ST-5000G

1 conjuntos
MOQ
Can be discussed
Precio
Máquina de ensayo de recubrimiento por hendiduras de precisión ST-5000G
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Aplanamiento del sustrato: < 10 u
Ancho de recubrimiento: 450 mm
Humedad del sustrato: Se aplican las siguientes medidas:
Temperatura del sustrato: 23±2℃
Método de formación de películas: Revestimiento de ranuras
Viscosidad: 300nm~10um (pantalla seca)
Homogeneidad de formación de películas: 5% ≤ en película, 5% ≤ entre películas
Resaltar:

Máquina de ensayo de revestimiento

,

Máquina de ensayo de recubrimiento de hendiduras de precisión

,

Máquina de ensayo de recubrimiento de hendiduras de precisión
Información básica
Lugar de origen: DONGGUÁN, CHINA
Nombre de la marca: SQP
Certificación: CE/ROHS
Número de modelo: Se trata de un sistema de control de la calidad.
Documento: D4 Sinowon ST-5000G Precisi...a1.pdf
Pago y Envío Términos
Detalles de empaquetado: Madera contrachapada
Tiempo de entrega: 30 DÍAS LABORALES
Condiciones de pago: LC, T/T
Capacidad de la fuente: 50 sets/mes
Descripción de producto

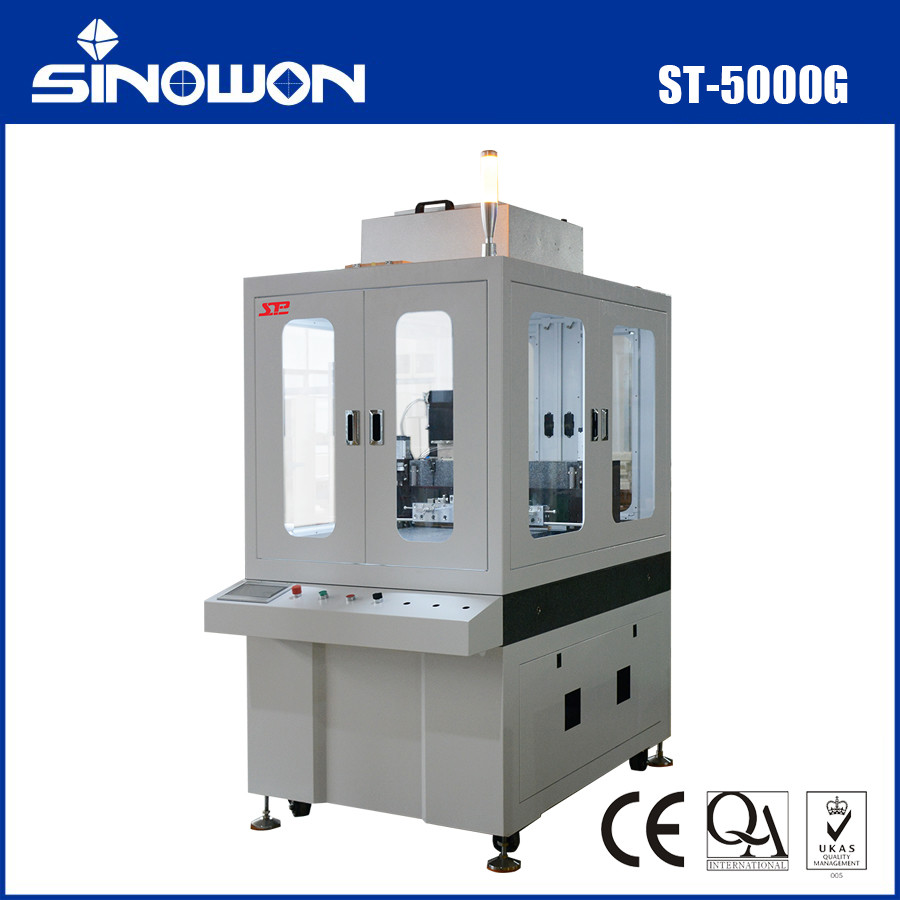

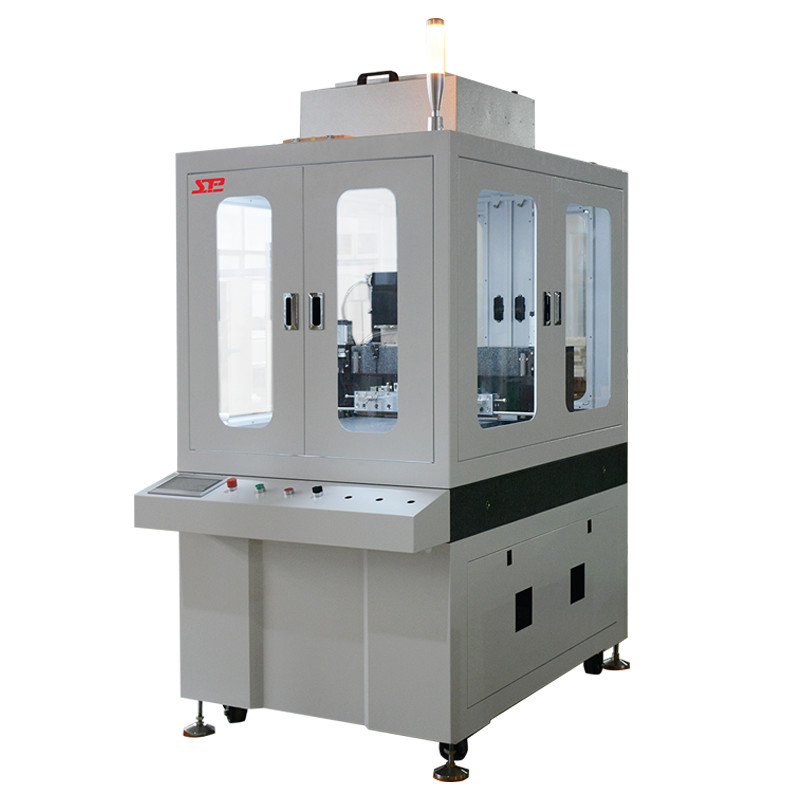

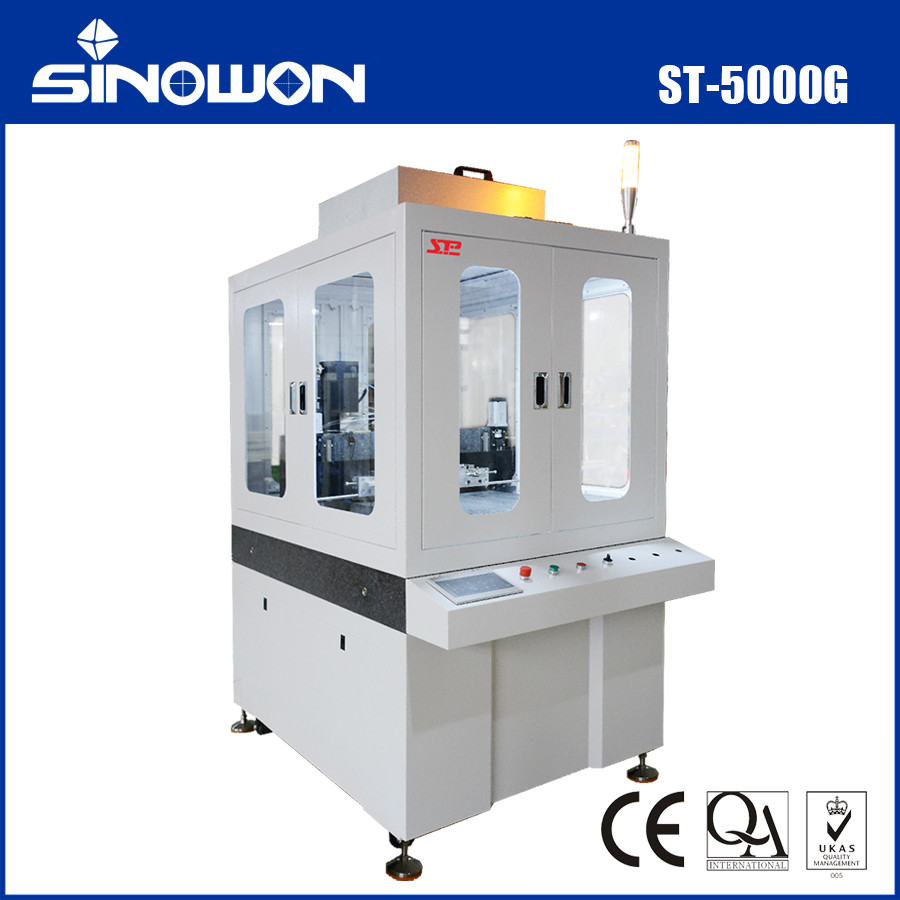

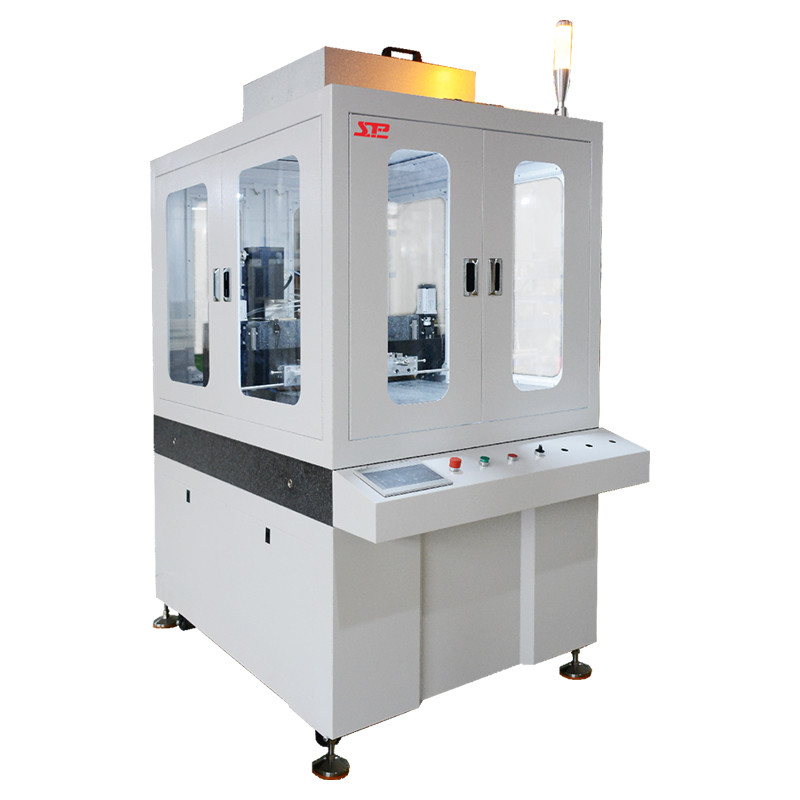

Máquina de prueba de recubrimiento por ranura de precisión ST-5000G

Máquina de ensayo de recubrimiento por hendiduras de precisión ST-5000G 0​


ProductoIntroducción:
La máquina experimental de recubrimiento de precisión ST-5000G es un nuevo tipo de máquina experimental de recubrimiento de alta precisión, alta fiabilidad y alta estabilidad. Las características del equipo son: con la bomba de pegamento de alta precisión y la matriz de ranura de alta precisión de producción y desarrollo propios, el medicamento líquido se recubre uniformemente sobre el sustrato rígido para preparar un recubrimiento delgado de gran área con alta uniformidad del espesor de la película.


Especificaciones y composición del equipo:

Parámetros del dispositivo:

Sustratos aplicables:

(1) Tamaño del sustrato 500 mm * 500 mm
(2) Planitud del sustrato ＜10u
(3) Mojabilidad del sustrato ＜15°
(4) Temperatura del sustrato 23±2℃



Líquidos aplicables:

(1) tipo Isopropanol, DMF, DMSO y otros disolventes orgánicos u otros disolventes mixtos
(2) viscosidad 1~70CPS
(3) Contenido de sólidos 7%~50%



Rendimiento del proceso del equipo:

(1) Método de formación de película Recubrimiento por ranura
(2) viscosidad 300nm~10um (película seca)
(3) Homogeneidad de la formación de película 5% ≤ en la película, 5% ≤ entre películas



Matriz de recubrimiento:

Número Proyecto Parámetros técnicos Observación
1 Material SUS630
2 Ancho recubierto 450 mm
3 Planitud/rectitud ≤3um
4 Rugosidad del lumen Ra≤0.025
5 Huecos de la ranura Tipo de junta, uniformidad del grosor de la junta ≤±2um
6 Rango de ajuste de huecos ≤±10um
7 Excepto por el rango del borde ≤10mm
8 Ensamblaje anticolisión del cabezal de recubrimiento Es 20um más bajo que el labio, lo que evita eficazmente que el labio colisione
9 Corrección del cabezal de recubrimiento Se corrige automáticamente mediante un sensor de desplazamiento lineal de alta precisión
10 Diseño de drenaje de burbujas La cámara de la matriz es de alto nivel y tiene un alto nivel de orificios para vesículas



Bombas de recubrimiento:

Número Proyecto Parámetros técnicos Observación
1 Material del cuerpo de la bomba SUS316L
2 Material del anillo de sellado Sellos resistentes a la corrosión
3 Volumen de la bomba 5ml
4 Control de accionamiento Servomotor, husillo de bolas
5 Resolución de control de escupir 0.01ul/s
6 Tiempo de respuesta 0.01s
7 Velocidad de escupir 0~2000ul/s
8 Aceleración máxima de escupir 2000ul/s²
9 Configuración funcional

1) La bomba de suministro de líquido alivia automáticamente la presión después del reabastecimiento；

2) Función de retardo de descarga de líquido;

3) Función de succión trasera terminal;

4) Función de rehidratación automática;

5) Ajuste de recubrimiento de múltiples etapas;

















Componentes de movimiento:

Número Proyecto Parámetros técnicos
1 Número de ejes Z 2个
2 Resolución del eje Z 0.1um
3 Control de accionamiento del eje Z Servomotor, tornillo de grado de rectificado, riel guía
4 Repetibilidad del eje Z ≤5um
5 Rango de velocidad del eje Z 0~50mm/s
6 Tipo de accionamiento del eje Y Impulsado por plataforma
7 Control de accionamiento del eje Y Servomotor, tornillo de grado de rectificado, riel guía
8 Rango de velocidad del eje Y 0~200mm/s
9 Precisión de la superficie de movimiento del eje Y Mejor que ±5um
10 Repetibilidad del eje Y ≤5um
11 Configuración funcional

1) La aceleración y desaceleración del recubrimiento se pueden configurar y ajustar;

2) Espacio de recubrimiento ajustable；

3) Espacio ajustable de retracción final;



Plataforma de recubrimiento:

Número Proyecto Parámetros técnicos Observación
1 Material Granito de grado 000
2 Se adapta al tamaño del sustrato 500*500mm
3 Planitud de la superficie Nivelación≤±5um
4 Posicionamiento del sustrato Adsorción al vacío de la plataforma
5 Alineación del sustrato Manual
6 Recoger y colocar la tableta Manual



Sistema de suministro de líquido:

Número Proyecto Parámetros técnicos Observación
1 Material de la tubería PFA
2 Tanque de suministro de líquido Material pelado, volumen de 100 ml
3 Método de suministro de líquido El tanque está presurizado
4 Lavar el tanque Hecho de acero inoxidable



Unidad de limpieza previa al recubrimiento:

Número Proyecto Parámetros técnicos Observación
1 Método de pre-recubrimiento Plataforma de pre-recubrimiento
2 Limpieza del labio de la matriz Manual
3 Remojar y drenar el tanque Se utiliza cuando el equipo está inactivo, la tubería está limpia y los residuos se descargan

Interfaz hombre-máquina:

Número

 Proyecto Parámetros técnicos Observación
1 Pantalla táctil Plataforma de pre-recubrimiento
2 Función de registro de registro Se puede ver el proceso de recubrimiento de cada sustrato, incluidos los parámetros de velocidad y posición de cada eje del recubridor en cada punto de tiempo del proceso de recubrimiento
3 Permisos operativos

Tres tipos de permisos de operación para iniciar sesión.

Las acciones manuales, semiautomáticas y automáticas del dispositivo se pueden operar en la interfaz





Cubierta antipolvo:

Número Proyecto Parámetros técnicos Observación
1 componer Aleación, placa perforada, FFU, tira de sellado
2 idear Transparente puede observar la condición de recubrimiento en tiempo real. La purga FFU de micro presión positiva asegura que el entorno externo sea mejor que el de la clase 1.000 en el entorno externo
3 escape La cubierta exterior está reservada con puertos de escape orgánicos, y el tamaño de la interfaz es DN80



Configurar el lista de verificación:

Configuración principal:

Número Nombre Marca La ubicación de la marca
1 PLC Siemens Alemania
2 Servomotor Panasonic China
3 Convertidores de frecuencia INVT China
4 HMI Tonalidad de Kunlun Japón
5 Rodamiento NSK / FAG Japón/Alemania
6 Disyuntores en miniatura Schneider/CHINT Francia/China
7 Relés Schneider Francia
8 Interruptor de aire Schneider/CHINT Francia/China



Configuración de seguridad del dispositivo:

1 Interruptor de emergencia La cubierta limpia, la interfaz de operación, la caja de control eléctrico y otras posiciones están equipadas con interruptores EMO, y se pueden detener rápidamente múltiples puntos en caso de emergencia
2 Enclavamientos de seguridad La fuente de peligros de la máquina utiliza un dispositivo de enclavamiento de hardware a prueba de fallos, que detiene el trabajo de las unidades que pueden causar lesiones cuando se abre la cubierta protectora del equipo.
3 Alarma de sonido y luz El equipo está instalado con un dispositivo de alarma audible y visual en una posición visible o especificada por el cliente
4 Cubierta limpia El equipo está aislado por una cubierta exterior, y la cubierta antipolvo se mantiene alejada del entorno externo al tiempo que evita que el personal entre durante la operación
5 Ventilación y escape El recubrimiento de gases orgánicos volátiles está diseñado con una conexión de escape
6 otro El diseño del equipo para el uso de agua, electricidad y productos químicos cumple con las normas de seguridad nacionales
