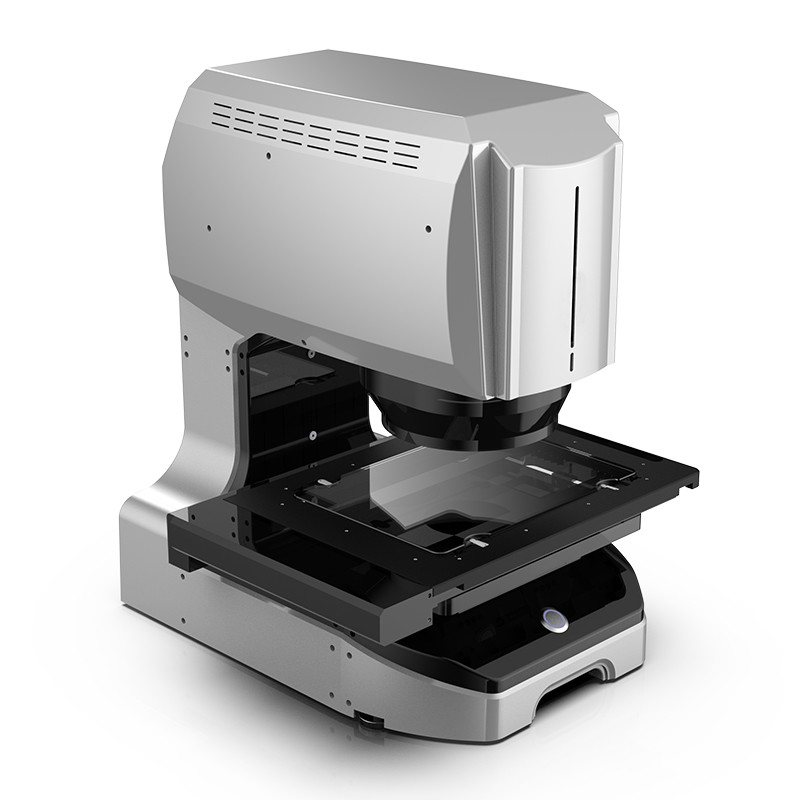

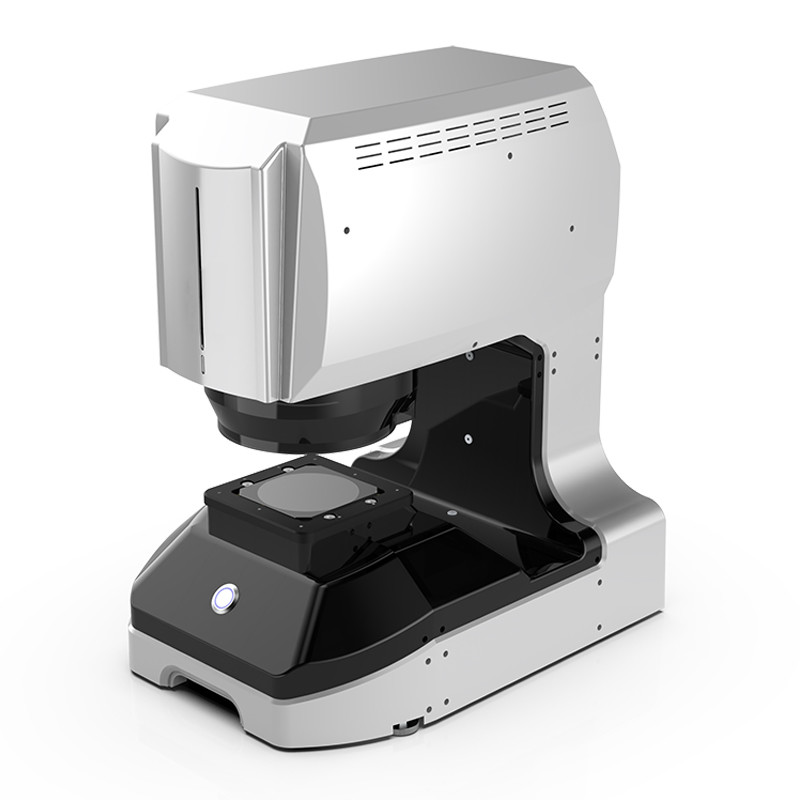

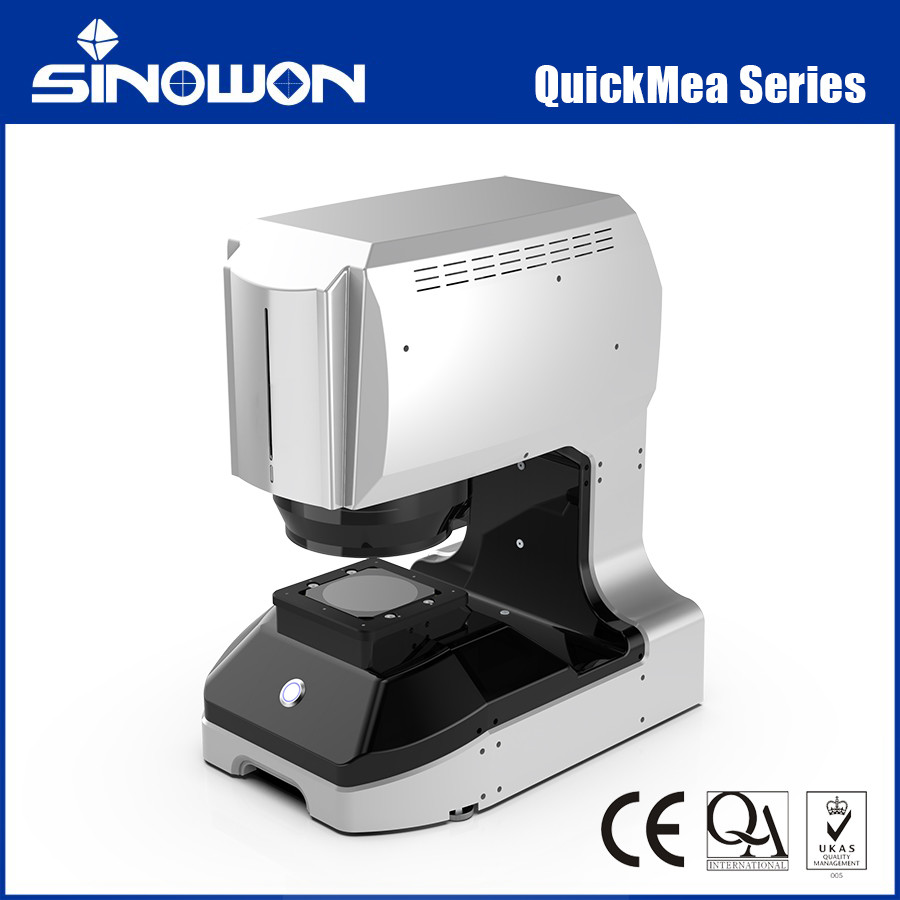

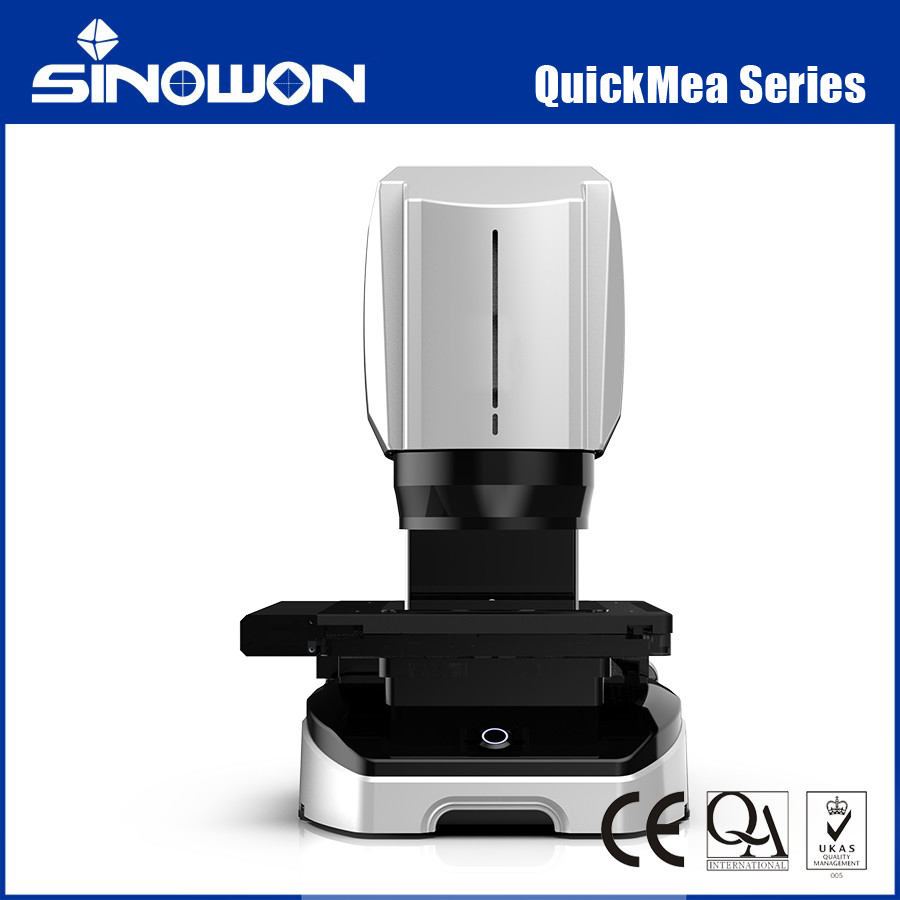

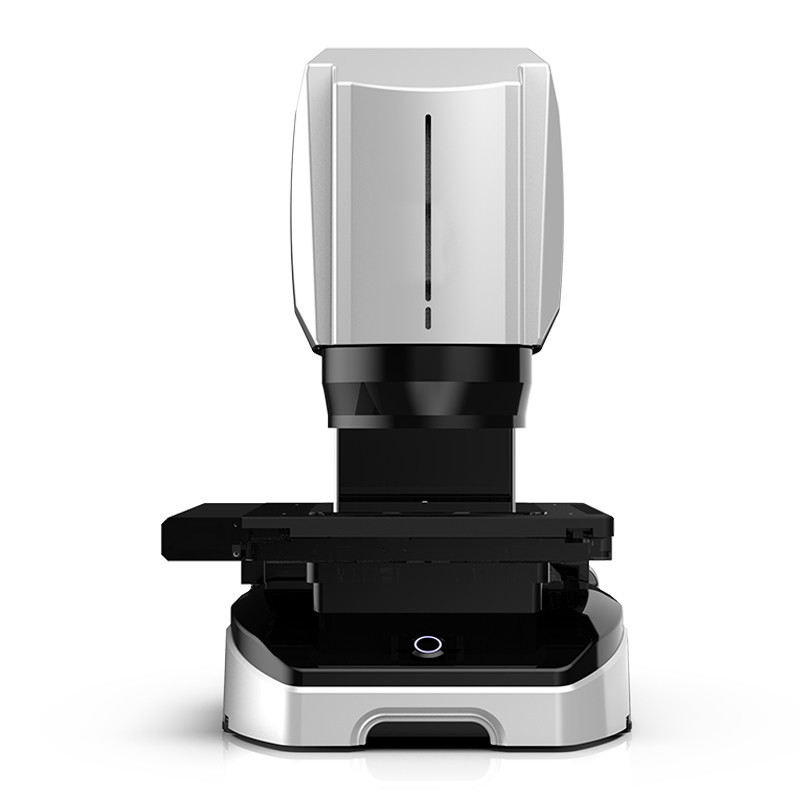

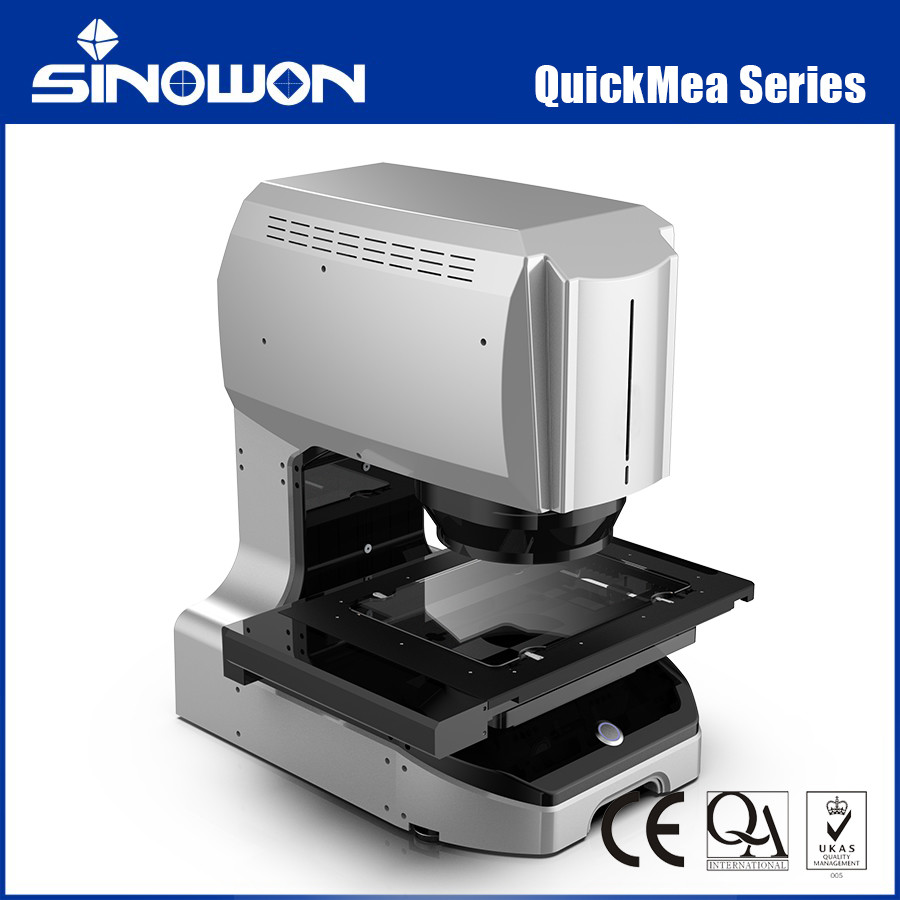

Sistema de Visión Instantánea QuickMea Serie
Características del Productoc:
Sistema de Medición Instantánea de Sobremesa
● Estructura de mesa, tamaño compacto, fácil de manejar.
● Medición con un solo botón, también se puede combinar con señal IO para lograr la medición automática.
● El informe se puede cargar automáticamente en el sistema de gestión de datos.
Medición de Alta Precisión Bajo Luz Superficial
● Equipado con lente telecéntrica de doble aumento y dos cámaras de 20MP, luz superficial multiángulo automática y luz superficial coaxial opcional.
● Con el potente algoritmo de cálculo de bordes de IA independiente, puede realizar fácilmente una búsqueda precisa de bordes en la superficie y filtrar áreas no válidas para el desorden de límites.
● La repetibilidad de la medición de la luz superficial también puede alcanzar un nivel similar al de la luz inferior.
Medición Rápida y Operación Sencilla
● No es necesario posicionar para medir muestras, las muestras se pueden colocar en cualquier posición.
● Puede medir 100 dimensiones, 512 características en un segundo, lo que reduce en gran medida el tiempo de medición.
● La interfaz de operación del software es simple y fácil de entender, y el programa de medición y la configuración de parámetros se pueden escribir fácilmente.
● Con enfoque automático, elimina errores causados por las distancias focales.
● Función de posicionamiento automático y medición automática, cualquier persona puede obtener resultados de medición estables con un solo botón.
Conveniente | Un Botón para Medir
Combinación de Hardware Potente | Medición de Alta Precisión
Equipado con lente doble telecéntrica de doble aumento de baja aberración y dos cámaras de 20MP, luz superficial multiángulo automática y luz superficial coaxial opcional. Con el potente algoritmo de cálculo de bordes de IA independiente, puede realizar fácilmente una búsqueda precisa de bordes en la superficie y filtrar áreas no válidas para el desorden de límites. La repetibilidad de la medición de la luz superficial también puede alcanzar un nivel similar al de la luz inferior.
Lente doble telecéntrica de doble aumento de baja aberración
El diseño de la lente telecéntrica reduce las aberraciones ópticas, haciendo que la imagen sea más realista y precisa, lo cual es especialmente importante para aplicaciones que requieren mediciones de alta precisión, donde la pieza de trabajo se puede colocar al azar para obtener resultados de medición precisos.
Enfoque óptico automático
Equipado con lentes ópticas telecéntricas duales, puede enfocar automáticamente de acuerdo con la posición de medición, reduciendo el tiempo de ajuste del personal.
Nueva imagen de pantalla de gran formatoe, más píxeles por tamaño de unidad para una mayor precisión
Mayor precisión de imagen en comparación con las lentes tradicionales.
CCD de alta precisión de 20MP
Usando una cámara en blanco y negro de 1’’20 megapíxeles, el número de píxeles se ha aumentado al doble que el de los modelos tradicionales, y también se pueden observar los bordes diminutos que eran difíciles de observar en el pasado. Con la medición móvil, el cambio de campo de visión, el sistema puede lograr una medición de alta precisión y amplio campo, al tiempo que mejora la precisión y acorta el tiempo de medición.
Sistema óptico conmutable de doble campo de visión
Logre una medición simultánea de gran campo de visión y alta precisión, más rápida e inteligente.
Sub-procesamiento de imágenes de píxeles
Divida 1 píxel en 100 partes iguales para la detección de bordes y el cálculo.
Eliminación automática de anomalías
Elimina automáticamente las anomalías cuando los bordes extraídos tienen rebabas o defectos
Fuente de luz ajustable
Establezca múltiples unidades de iluminación en una con luz superficial multiángulo elevable. El software está equipado con una función de ajuste automático de la luz. A través del sensor de brillo incorporado para diferentes fuentes de luz ambiental, el sistema puede ajustarse automáticamente a las mejores condiciones de iluminación.
Sistema de iluminación extenso
Equipado con múltiples sistemas de iluminación óptica variable, el soporte de luz superficial se eleva y se baja, adecuado para una amplia gama de cantidades de campo de medición.
Nuevo software autodesarrollado
El software Quickmea, el software de medición de visión profesional, es desarrollado por Sinowon de forma independiente, con derechos de propiedad intelectual independientes. El software Quickmea equipa una interfaz de usuario amigable, una función potente y práctica. Es conveniente operar rápidamente. Además, se puede personalizar de acuerdo con los requisitos del usuario, a fin de mejorar la eficiencia del trabajo de manera más efectiva.
Introducción de la función
| Herramientas rápidas |
Sistema de coordenadas (Posicionamiento, Punto-Línea, Línea-Línea), Base (Punto, Línea, Círculo, Arco), Ángulo (Línea-Línea) ,
Distancia (Línea-Línea, Punto-Línea, Punto-Punto, Círculo-Círculo, Círculo-Línea, Círculo-Punto)
|
| Herramientas auxiliares |
Puntos (puntos medios, intersecciones), bordes combinados (líneas, círculos), líneas (líneas centrales, líneas perpendiculares, líneas paralelas, líneas tangentes, líneas que pasan por puntos, líneas rectas aproximadas) , Círculos (círculos intermedios, círculos construidos en puntos medios, círculos auxiliares, círculos tangentes, endocírculos) |
| Tolerancias geométricas |
Tolerancia de forma (rectitud verdadera, redondez verdadera, contorno, planitud), Tolerancia de orientación (rectitud, paralelismo) Tolerancia de posición (posición del punto, concentricidad, simetría) |
| Aplicaciones especiales |
Punto máximo, Punto mínimo (Rectángulo, Círculo, Arco), Línea (Línea de pico), Círculo (Círculo de pico, Arco de pico), Distancia de paso (Dirección directa, Dirección circunferencial) ,Ángulo de paso (Dirección lineal, Dirección circunferencial), R-Ángulo, C-Superficie, Agujero, Cruz de círculo, Perímetro, Área, Tornillo, Engranaje |
| Herramientas comunes |
Construir (Distancia, Espaciamiento, Ángulo, Punto, Segmento de línea, Círculo, Arco, Elipse, Plano, Círculo, Rectángulo, etc.), Analizar (Multi-herramienta, Auto, Perpendicular, Composición de punto medio, Círculo de punto medio, Intersección, Ecualizador, Círculo de dibujo de radio, Círculo tangente a dos líneas, Paralelo, Tangente, Círculo tangente exterior a Círculo tangente interior, Alcance mínimo, Triángulo tangente a cilindros, Modo 3D), Herramienta (Punto manual, punto de enfoque, caja redonda para tomar puntos, caja cuadrada para tomar puntos, escaneo de línea, escaneo de arco, escaneo de círculo, puntos especificados, escaneo de elipse, escaneo de rectángulo, escaneo de círculo, escaneo de contorno de círculo, escaneo de elemento de contorno cerrado, escaneo de elemento de tipo abierto) , Sistema de coordenadas (complemento de plano, complemento de eje, configuración del sistema de coordenadas, llamada, dirección XYZ, plano de trabajo) |
Especificaciones:
| Modelo |
QuickMea100 |
QuickMea202 |
QuickMea302 |
QuickMea403 |
| Rango de medición |
X |
φ100 |
115mm |
215mm |
315mm |
| Y |
145mm |
145mm |
245mm |
| Z |
75mm |
75mm |
75mm |
75mm |
| FOV |
Modo de alta precisión |
20.5*13.5mm |
135*155mm |
235*155mm |
335*255mm |
| Modo de campo amplio |
φ100mm |
200*200mm |
300*200mm |
400*300mm |
| Repetibilidad |
Modo de alta precisión |
Sin movimiento de la mesa |
0.4μm |
| Con movimiento de la mesa |
|
1.2μm |
1.2μm |
1.2μm |
| Modo de campo amplio |
Sin movimiento de la mesa |
0.8μm |
| Con movimiento de la mesa |
|
1.8μm |
1.8μm |
1.8μm |
| Resolución de pantalla |
0.1μm |
| Precisión |
Alta precisión |
Sin encuadernación*1 |
±1.5μm |
| Con encuadernación*2 |
|
±2+L/200μm |
±2+L/200μm |
±2+L/200μm |
| Campo amplio |
Sin encuadernación*1 |
±2.5μm |
| Con encuadernación*2 |
|
±4+L/200μm |
±4+L/200μm |
±4+L/200μm |
| Cámara |
CCD de 1" 20MP * 2 |
| Lente |
Lente telecéntrica de doble aumento |
| Sistemas de iluminación |
Luz inferior |
Luz inferior paralela verde |
| Luz superficial |
Luz blanca elevable de cuatro anillos (motorizada) |
| Luz inferior |
Luz verde direccional circunferencial (motorizada) |
| Luz coaxial |
Opcional |
| Especificaciones de la mesa giratoria horizontal (opcional) |
Ángulo de rotación |
Resolución 0.02°, rango 360° |
| Velocidad de rotación |
0.2-2r/seg |
| Diámetro máximo medible |
Φ60mm |
| Capacidad |
5 Kg |
| Software de medición |
Software QuickMea CAD++ |
| Fuente de alimentación |
220V±10%,50Hz |
| Entorno de trabajo |
Temperatura: 20±2℃, Humedad: 30-80%, Vibración: ＜0.002g,15HZ |
| Dimensión (L*W*H) mm |
565*435*635mm |
586*435*635mm |
586*505*635mm |
695*635*650mm |
