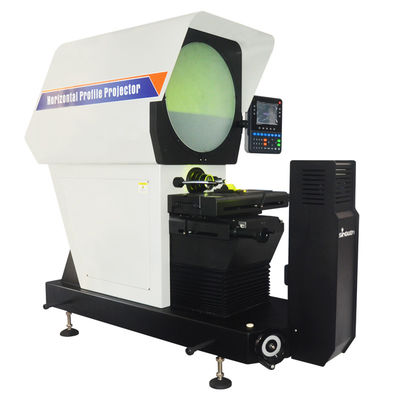

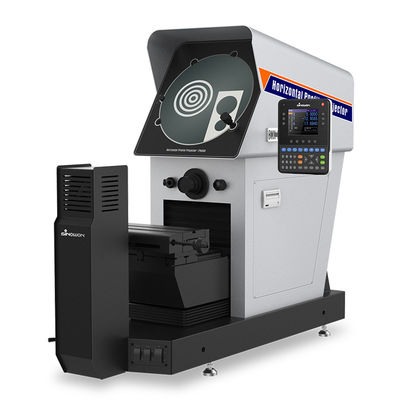

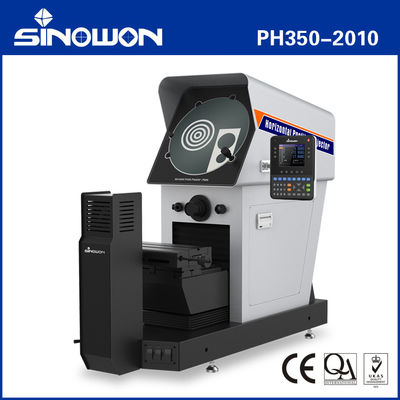

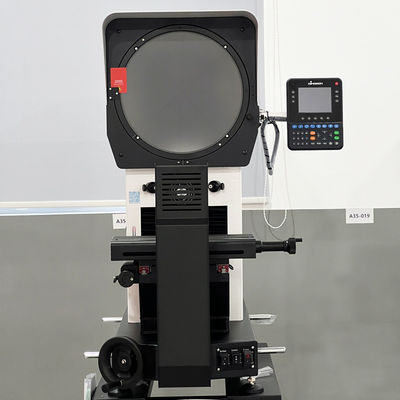

Proyector de perfil horizontal digital de 350 mm PH350-2010
Características:
- El sistema de elevación adopta un carril de guía lineal y un accionamiento por tornillo de precisión, lo que hace que el accionamiento por elevación sea más cómodo y estable.
- Proceso de recubrimiento reflector, imagen más clara y gran resistencia al polvo;
- Conformación y iluminación de la superficie ajustables, para satisfacer la demanda de piezas de trabajo de diferencia;
- Iluminación LED importada de alta luminosidad y larga vida útil, para garantizar la demanda de medición de precisión;
- Sistema óptico de alta resolución con imagen clara y error de aumento inferior al 0,08%;
- Sistema de enfriamiento de ventilador bi-axial potente, que aumenta enormemente la vida útil;
- DRO DP400 potente y colorido,medición 2D rápida y precisa;
- Mini-impresora incorporada, puede imprimir y guardar datos;
- Con objetivo estándar 10X, opcional 20X, 50X, mesa giratoria, interruptor de pie, pinza, etc.
Especificación:
| Comodidad |
Proyector de perfil horizontal digital |
| Modo |
PH350 a 2010 |
| Código # |
512 a 350 |
| Tamaño de la etapa de trabajo |
355x126 mm |
| Viajes de la etapa de trabajo |
200x100 mm |
| Concentrarse |
90 mm |
| Precisión |
Se aplican las siguientes condiciones: |
| Resolución |
0.0005 mm |
|
Peso de carga
|
15 kilos |
| Pantalla |
Diámetro de la pantalla: φ380 mm, rango efectivo ≥ Ø350 mm
|
| Ángulo de rotación 0~360°;Resolución: 1° o 0,01°, precisión 6° |
| Lectura digital |
DP400 Lectura digital LCD multifuncción de colores |
| Iluminación |
Iluminación de contorno:3.2V/10W LED
Iluminación de superficie: lámpara halógena de 220 V/130 W
|
| Medio ambiente de trabajo |
Temperatura: 20 °C ± 5 °C, Humedad: 40% a 70% de HRC |
| Fuente de alimentación |
Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. |
Lente objetivo:
| Objetivo |
10X ((Std.) |
20X ((Opt.) |
50X ((Opt.) |
| Campo de visión |
F35 mm |
F17,5 mm |
F7 mm |
| Distancia |
75 mm |
69 mm |
44 mm |

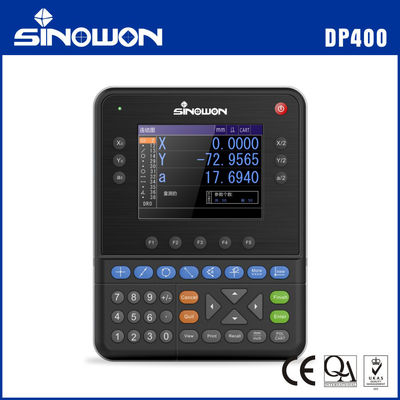

Pantalla de colores con lectura digital multifunción DP400
Características:
Ø 5.6'Pantalla de color y botón táctil de silicona sellado,con información completa, fácil de utilizar, larga vida útil;
Ø Guardar 100 elementos de imagen permanentes, puede establecer y guardar la fecha actual;
Ø Medición multifunción: punto, línea, círculo, ángulo, distancia, rectangular, hilo de tornillo, elipse, ranura, redondeo, ajuste preestablecido,construcción, etc.
Ø Función de conteo en dirección adversa o opuesta, valor 1/2, punto medio, función de permiso, función de llamada, función REC (registro) y medición del ciclo;
Ø La sección y la compensación lineal están disponibles para 3 ejes, lo que garantiza una alta precisión de medición;
Ø Puede conectar el interruptor de pie, la impresora, la detección de bordes ópticos y otras múltiples herramientas de medición auxiliares;
Ø con sistema polar y de coordenadas, y puede mostrar milímetros e pulgadas, y puede desplazarse fácilmente;
Ø Con función de permiso de contraseña independiente, para evitar la posibilidad de desviación de datos por operación incorrecta, también puede cambiar el ajuste original por permiso de contraseña;
Ø Soporte para varios idiomas: chino, inglés y otros idiomas.
Especificación:
| Modelo |
El DP400 |
| Código # |
Las demás |
| Lenguaje |
Chino sencillo, chino complicado, portugués, alemán e inglés, etc. |
| Tamaño de la pantalla LCD |
115 mm × 85 mm |
| Resolución de la pantalla LCD |
640*480 |
| Rango de visualización digital |
8 dígitos ((Con punto decimal) |
| Eje de visualización |
Se aplicará el método de ensayo de la prueba de la velocidad. |
| Modelo de visualización Z/Q |
Duración o ángulo |
| Modelo de visualización del ángulo |
Grado, minutos y segundo o grado |
| Señales de escala lineal |
TTL de onda cuadrada o onda senoidal CA de dos ángulos de fase de diferencia de 90 °, capacidad de accionamiento superior a 10 MA |
| Resolución a escala lineal |
0.1um,0.2um,0.5mm, 1mm, 2mm, 5mm |
| Tasa de Baud |
4800,9600,14400,19200,38400,57600 |
| Puerto de salida de datos |
RS232,DB-9 Interfaz de los padres |
| Operar el teclado |
Teclado táctil de silicona sellado |
| Puerto de expansión |
Interruptor de pie, impresora, buscador de bordes ópticos, etc. |
| Fuente de alimentación de entrada |
AC90V-240V, 15 W |
| Medio ambiente de la operación |
Temperatura de trabajo: 0 °C-40 °C;Temperatura de almacenamiento:-10 °C-60 °C;Humedad relativa:<90% RH |
