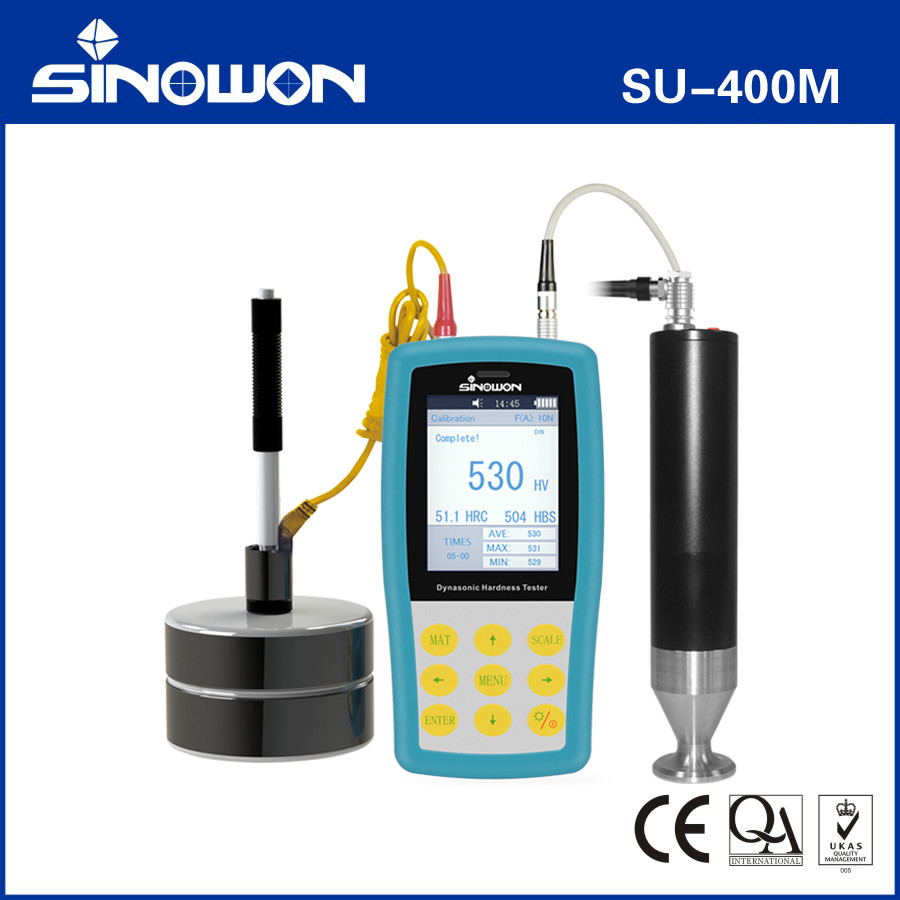

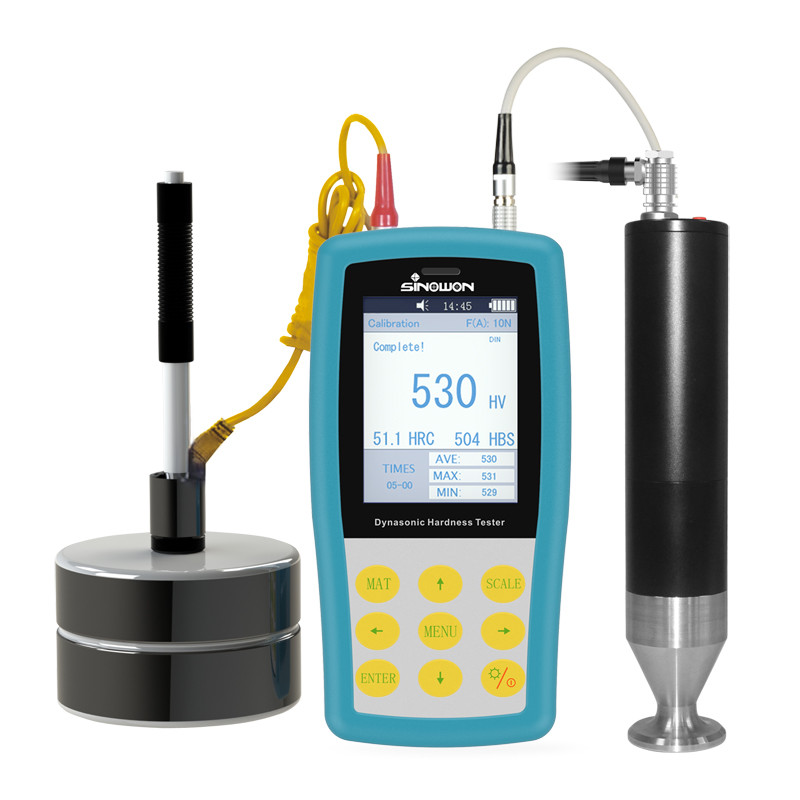

Durómetro Dynasonic Universal Portátil SU-400M
Breve Introducción:
● El Durómetro Dynasonic SU-400 es un durómetro portátil universal con doble método de ensayo. Aplica el doble método de impedancia de contacto ultrasónico: UCI y rebote dinámico: Leeb para realizar ensayos de dureza en un solo instrumento, lo que resuelve el dilema de que el método Leeb no puede ensayar la dureza de los revestimientos y recubrimientos (en UCI), y el método UCI no puede ensayar el material de cristal grueso en la industria de la fundición (en Leeb).
● El SU-400 no solo puede funcionar con las sondas UCI motorizadas y manuales, sino también con la sonda de impacto Leeb, es universal para ensayar la dureza del material con estructura de cristal fina o estructura de cristal gruesa en la industria del metal.
● El sistema de sonda UCI del SU-400 es perfecto para medir ensayos de dureza sobre el recubrimiento y el revestimiento, que puede medir la dureza del cromo, el revestimiento de cobre, la capa carburizada y la capa de nitruración de manera efectiva.
● El sistema de sonda Leeb dinámico del SU-400 es adecuado para medir la dureza de materiales gruesos, como fundición y forja.
● El SU-400 es un durómetro END debido a que la indentación de contacto es demasiado pequeña para observarla, es una de las excelentes soluciones para ensayar la dureza de productos terminados, como moldes, engranajes, ejes, varillas, tornillos, rieles, etc.
● El SU-400 cumple con la norma ASTM A1038-2005, la norma DIN DIN50159-1-2008 y la norma nacional de China GB/T 34205-2017, GB/T 17394.
Características:
● Un instrumento, dos aplicaciones: admite sonda ultrasónica y dispositivo de impacto Leeb.
● Carcasa metálica: textura metálica, protege eficazmente las interferencias electromagnéticas, mejora la estabilidad del instrumento.
● Pantalla a color: muestra el valor de medición actual, el valor de medición acumulativo, el valor máximo, mínimo y promedio.
● Transferencia Bluetooth: admite impresión y transferencia de datos inalámbricas Bluetooth.
● Almacenamiento masivo: guarda 1000 grupos de datos.
● Acceso a la calibración: guarda 20 grupos de datos de calibración sin necesidad de calibrar una y otra vez para el mismo material.
Especificaciones:
| Producto |
Durómetro Dynasonic |
| Modelo |
SU-400M |
| Código# |
882-151M |
| Sonda ultrasónica |
Sonda manual HP-1K, HP-2K, HP-5K, HP-10K y Sonda motorizada MP-300, MP-500, MP-800, MP-1000 |
| Dispositivos de impacto |
Entrega estándar: D (opcional DC, DL, D+15, C, G) |
| Escala de dureza |
HL, HV, HB, HRC, HRB, HRA, HS, etc. |
| Rango de medición |
HV:50～1599; HRC:20～68; HB:76～650；
HRB:41～105; HLD:170～960；
|
| Precisión de medición |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HL: ±8HL |
| Resolución |
0.1HR, 1HV, 1HB, 1HLD,0.1HS |
| Visualización de resultados |
Valor de medición, Máx., Mín., Prom., modo único, modo por lotes, etc. |
| Almacenamiento de datos |
1000 resultados de pruebas de grupo y 20 datos de calibración de grupo |
| Transferencia de datos |
Bluetooth |
| Período de trabajo continuo |
10h (apagar la luz de fondo) |
| Entorno operativo |
Temperatura: -10℃~50℃; Humedad: 30%~80% |
| Voltaje de funcionamiento |
4.2V |
| Modo de carga |
USB |
| Dimensión |
160*80*31mm |
| Peso |
≤500g (sonda no incluida) |

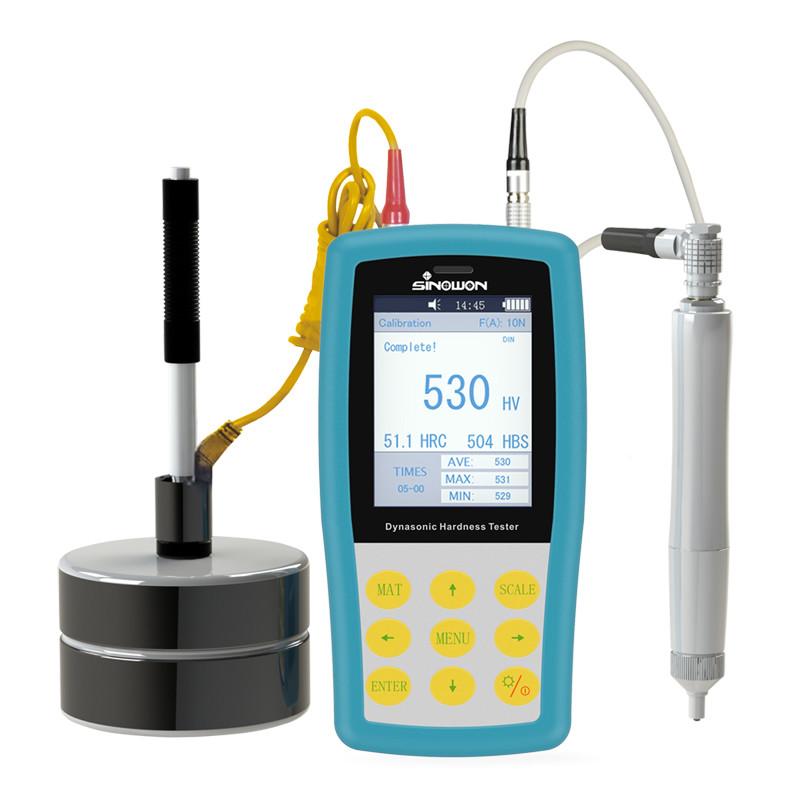

Sonda manual del durómetro ultrasónico
Características:
● Introdujo la última tecnología de sensores ultrasónicos
● Obtenga un valor de dureza preciso sin dispositivos auxiliares
● Admite medición rápida de 360°
● Excelente diseño de ingeniería humana fácil de sostener
● La dimensión y el peso adecuados de la sonda son convenientes para controlar
● Medición rápida y precisa para el borde y la posición fija de la muestra
● Micro indentación, no destructivo para la muestra
Especificaciones de la sonda manual:
| Tipo de sonda |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Código# |
882-311 |
882-321 |
882-331 |
882-341 |
| Observación |
Opcional |
Estándar |
Opcional |
Opcional |
| Fuerza de carga |
10N |
20N |
50N |
98N |
| Diámetro |
21mm |
21mm |
21mm |
21mm |
| Longitud |
154mm |
154mm |
154mm |
154mm |
| Diámetro de la varilla oscilante |
2.4mm |
2.4mm |
3mm |
3mm |
| Rugosidad de la superficie de medición |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Peso mínimo del material de prueba |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Grosor mínimo del material de prueba |
2mm |
2mm |
2mm |
2mm |

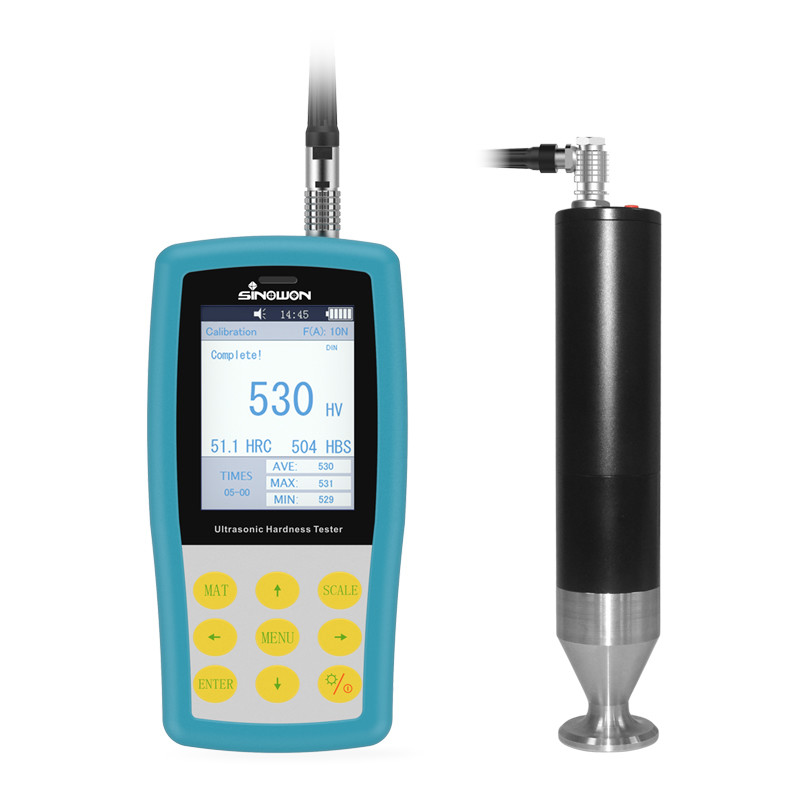

Sonda motorizada del durómetro ultrasónico:
Características:
● Introdujo la última tecnología de sensores ultrasónicos
● Obtenga un valor de dureza preciso sin dispositivos auxiliares
● Excelente diseño de ingeniería humana fácil de sostener
● Medición rápida y precisa para el borde y la posición fija de la muestra
● Micro indentación, no destructivo para la muestra
● Control motorizado, medición rápida con una sola tecla
● Elimine el error de temblor de la mano con la sonda manual, mayor precisión y repetibilidad
● Más adecuado para piezas delgadas, dureza de la capa de recubrimiento
Especificaciones de la sonda motorizada:
| Tipo de sonda |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Código# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Observación |
Opcional |
Opcional |
Opcional |
Opcional |
Opcional |
| Fuerza de carga |
3N |
5N |
8N |
10N |
20N |
| Diámetro |
46mm |
46mm |
46mm |
46mm |
46mm |
| Longitud |
200mm |
200mm |
200mm |
200mm |
200mm |
| Diámetro de la varilla oscilante |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Peso mínimo del material de prueba |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Grosor mínimo del material de prueba |
2mm |
2mm |
2mm |
2mm |
2mm |
Aplicación del durómetro Dynasonic Universal Portátil:
● Medición de la dureza del borde de la brida y el estampado de la raíz del engranaje, el molde, la lámina, el diente endurecido de la superficie y la ranura del engranaje, y la parte cónica;
● Medición de la dureza del eje, la tubería de pared delgada y el contenedor;
● Medición de la dureza de las ruedas y el rotor de la turbina;
● Medición de la dureza de la cuchilla de la broca;
● Medición de la dureza de las piezas soldadas;
● Medición de cierta profundidad de orificio, abolladura profunda, marca convexa de mayor radio, plano irregular;
● Medición de la dureza de la mayoría de los metales ferrosos, metales no ferrosos y otras aleaciones en la producción industrial.
