Sistema de medición de visión automática de alta precisión Máquina automática de medición de video VMM

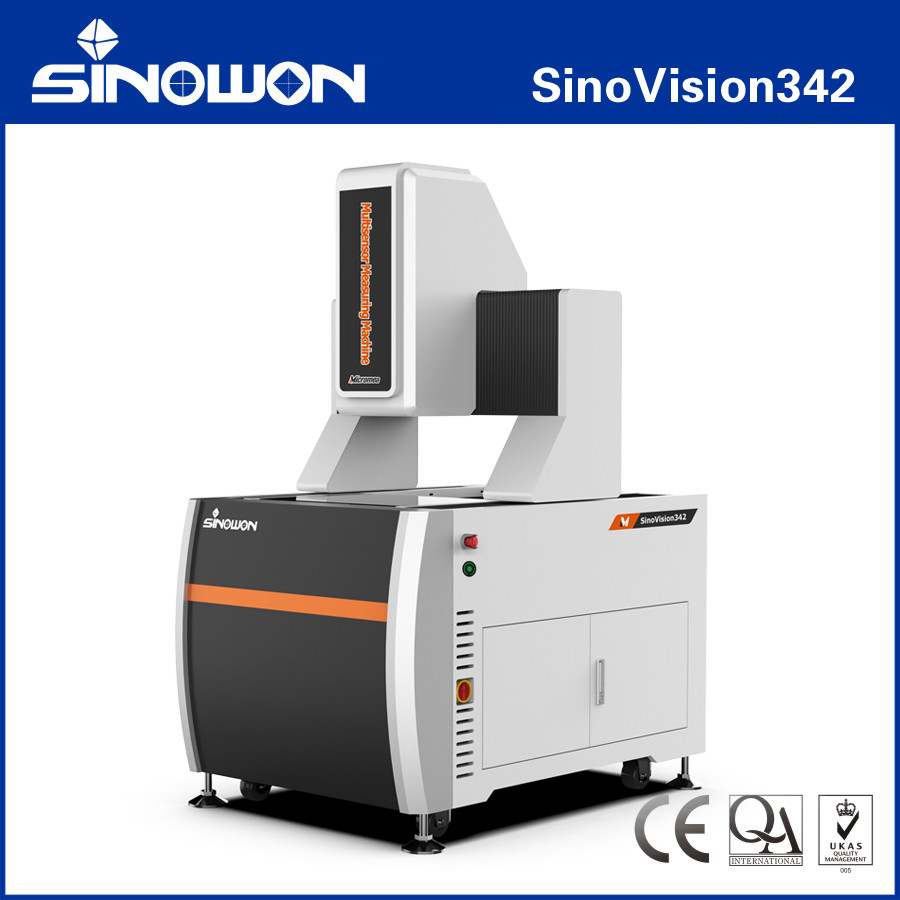

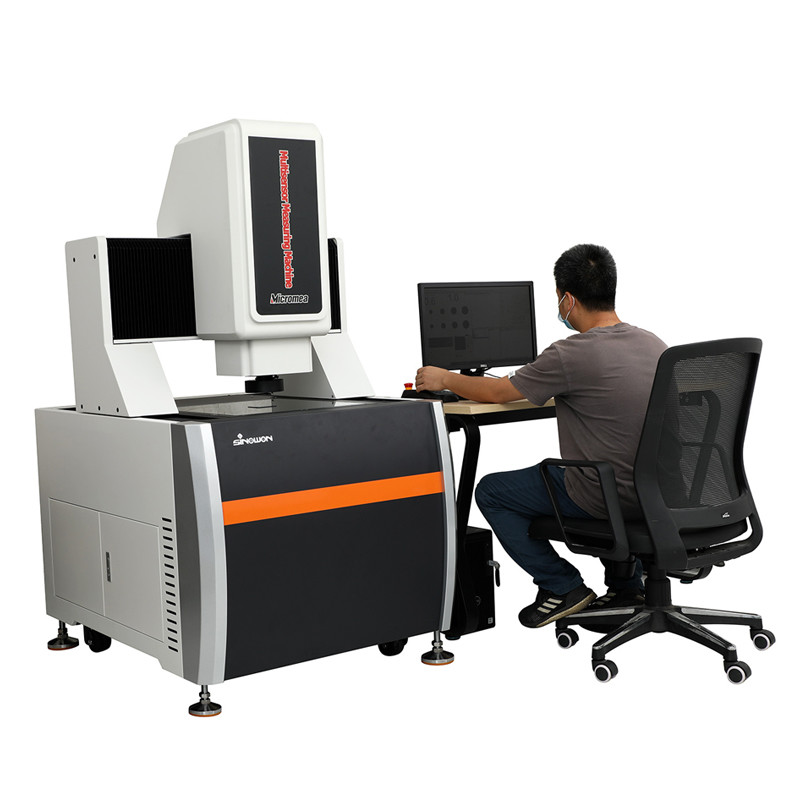

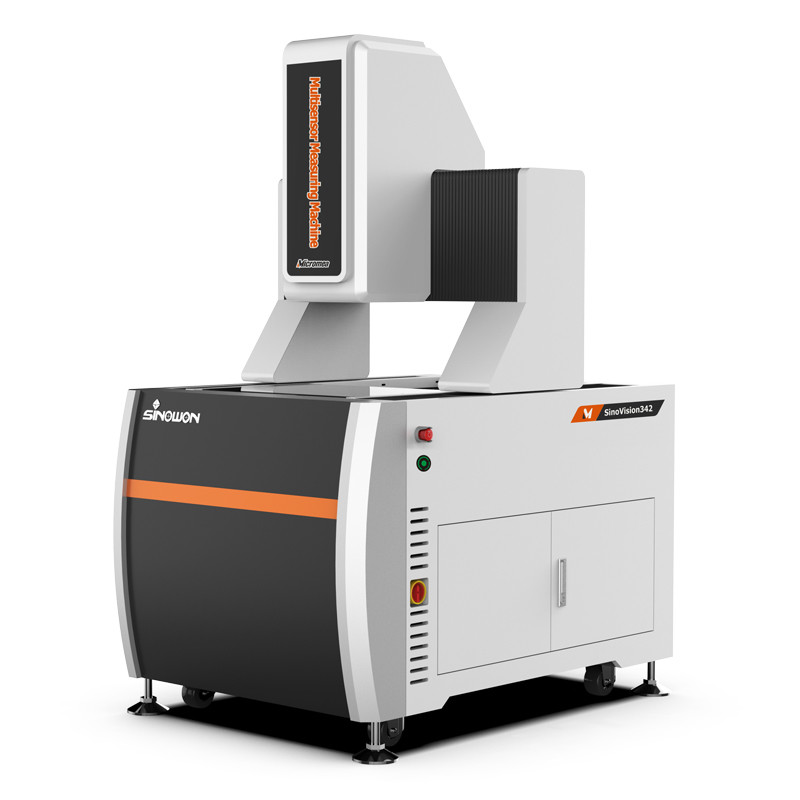

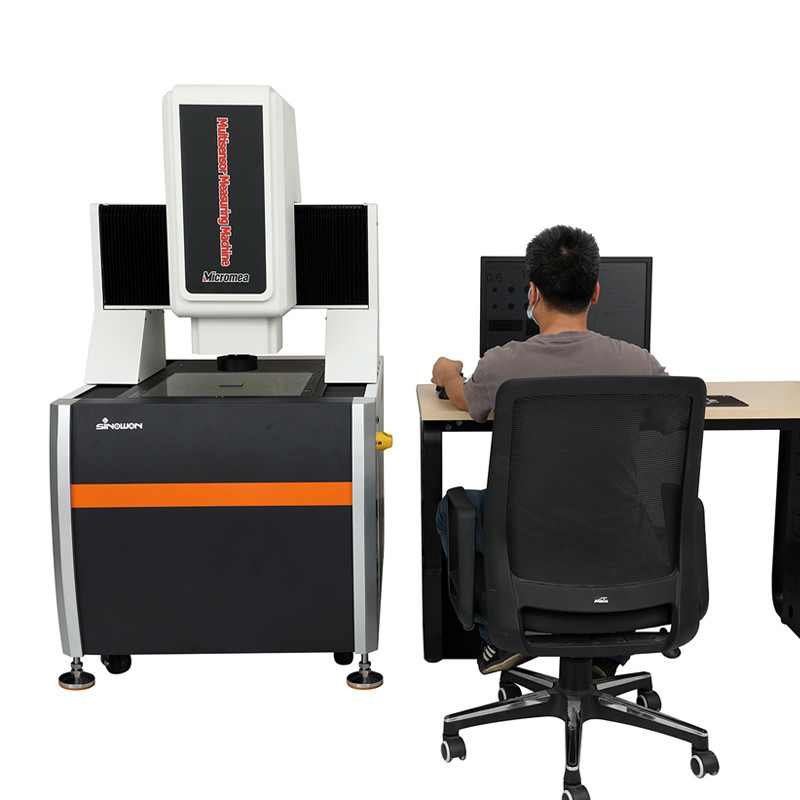

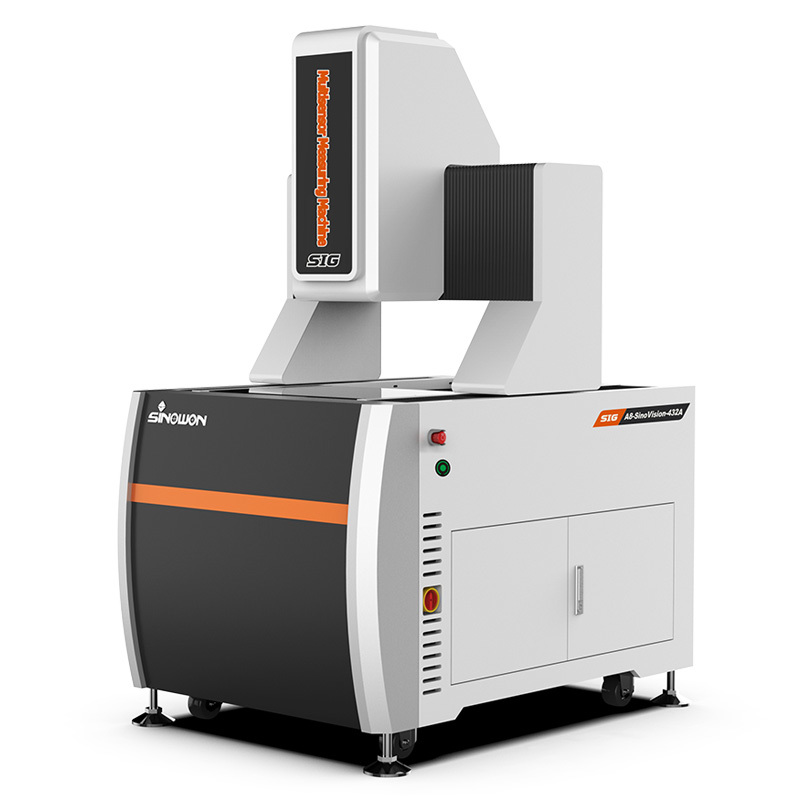

Máquina de medición automática de visión de ultra alta precisión Serie A8-SinoVision

Introducción del producto:

Ampliamente utilizado en la medición de precisión en varias industrias como maquinaria, electrónica, moldes, moldeo por inyección, hardware, caucho, estampado de precisión, conectores, teléfonos móviles, electrodomésticos,placas de circuitos impresos, equipos médicos, relojes, herramientas, militares, energía, puentes, barcos, aeroespaciales y otras industrias, logrando en última instancia el propósito del control de calidad.

Características del productoc:

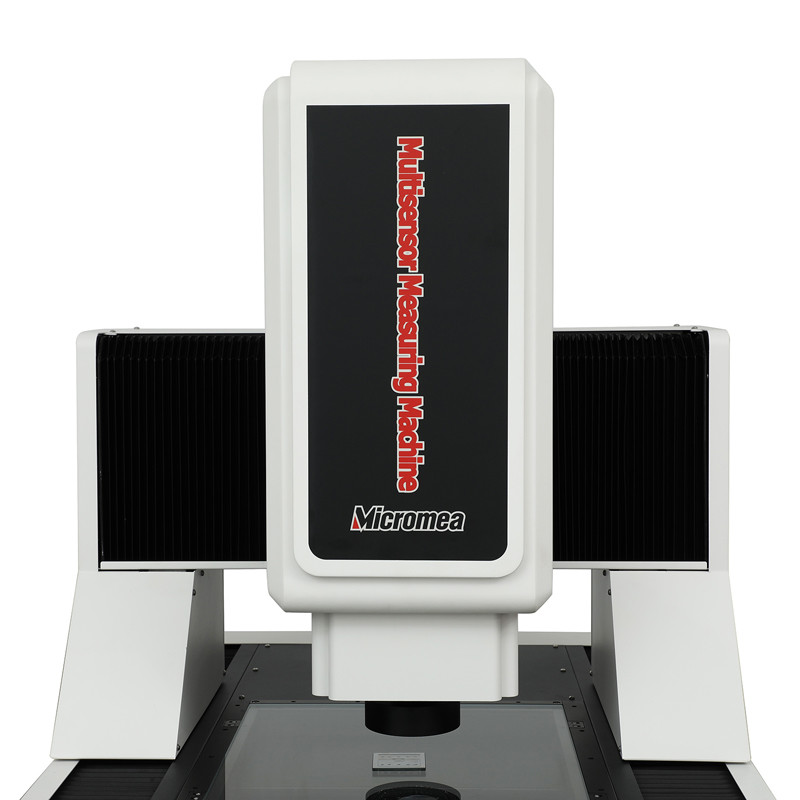

• Estructura de puente móvil, de medición estable.
• Control CNC de circuito cerrado totalmente automático de cuatro ejes, medición totalmente automática;

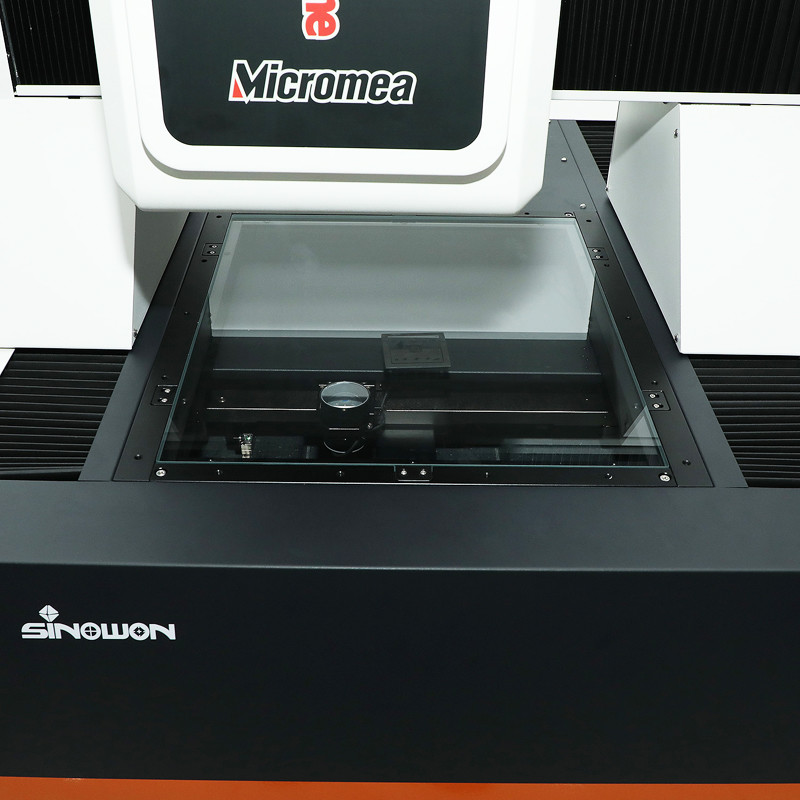

• Importado base de granito negro indio y la viga, y la adopción estricta de tres procesos de producción coordinados, estable y confiable;
• 6061 aleación de aluminio estándar de aviación, alta dureza, que garantiza un rendimiento de precisión estable a largo plazo;
• El uso de un sistema profesional de simulación y análisis de diseño estructural para el análisis y la optimización, la estructura es más razonable.
• Regla de red abierta RSF importada, resolución de 0,1um, alta precisión, buena estabilidad;
• Importado G1-SP de alta precisión guía de tren, tornillo de tierra de bola y servomotor CA;
• Una cámara de color de alta resolución de 1/1.8 pulgadas, que satisface las necesidades de una observación clara y una medición estable.el láser confocal del espectrómetro, lente de aumento variable coaxial.
• Fuente de luz de superficie LED de 5 anillos y 8 zonas programable de 40 fases, sistema de fuente de luz de contorno LED paralelo de transmisión, que realiza un ajuste inteligente del brillo de 256 niveles;
• Viene con iMeasuring software de medición de imagen totalmente automático, que es potente, simple y fácil de usar.

Especificaciones:

Modelos y especificaciones de las máquinas de medición de visión automática del puente móvil:

Puente móvil Máquina de medición de visión automática Cuadro de guía espacial de medición:

Otras especificaciones de viaje se pueden personalizar de acuerdo con las necesidades del cliente.

Configuración recomendada del ordenador:

El núcleo de la máquina de medición de visión es el sistema de control y el software de medición, y el sistema informático es el portador central de todas las operaciones, lo que requiere una alta estabilidad y compatibilidad.Configurar el ordenador de alto rendimiento Optiplex escritorio y WIN 10/11 genuino sistema operativo autorizado para resolver sus preocupaciones.

Introducción al software:

El software iMeasuring es un software de medición multisensorial profesional que se combina con la experiencia de diez años de los desarrolladores en la industria de la medición y la investigación de software.El principio de diseño es la operación amigable, función potente, alta precisión y estabilidad, mantenimiento simple.
● Diseño de arquitectura de software excelente y totalmente orientado a objetos, para garantizar que el software sea estable y confiable.
● Soporte con varios idiomas, no hay necesidad de instalar el paquete de idiomas y cambiar el software que es conveniente para los clientes locales.
● Software de análisis estadístico profesional SPC conectado a un software de medición, para darse cuenta de que los datos podrían exportarse automáticamente a la base de datos SPC sin necesidad de operación manual.
● El mismo modelo de software será permanente libre de actualizar, puede ayudar a reducir otros problemas para el cliente.
● Con un potente algoritmo de búsqueda de bordes, que puede ayudar a obtener el borde de la sombra o la imagen oscura y garantizar una alta precisión.
● El software puede reconocer y medir automáticamente líneas, círculos, arcos y otros elementos.
● Se basa en diferentes elementos y suministra función de construcción de elementos múltiples, tales como traducción, rotación, extracción, combinaciones, paralelo, vertical, espejo, simetría, intersección,tangente, etc.
● El software tiene la función de ajuste del punto de ruptura, puede cambiar de forma inteligente entre la medición manual y la medición automática.

Aplicación en la industria:

Máquina de medición óptica OMM, también conocida como Máquina de medición de visión y Máquina de medición sin contacto, Máquina de medición bidimensional, Máquina de medición de 2,5 dimensiones,con la modernización de la industria moderna de alta precisión y la microindustria de fabricaciónEn el caso de las imágenes ópticas, se utiliza un método de medición de imágenes ópticas sin contacto para una medición rápida y precisa.

Las máquinas de medición óptica son adecuadas para todos los campos de aplicación con el propósito de medir coordenadas, y se utilizan ampliamente en maquinaria, electrónica, instrumentos, hardware,plásticos y otras industrias. tales como: moldes, tornillos, metales, accesorios, caucho, placas de PCB, resortes, hardware, electrónica, plásticos, aviación, aeroespacial, etc., supera las deficiencias de las pinzas vernier tradicionales,el número de micrómetros, y Profile projectors, que es una máquina de medición de alta precisión, alta eficiencia y alta fiabilidad que integra tecnologías ópticas, mecánicas, electrónicas y de procesamiento de imágenes por ordenador.

El objeto a medir se amplía mediante el sistema de aumento óptico.el contorno y la forma de la superficie, el tamaño, el ángulo y la posición de varias piezas complejas y precisas pueden detectarse automáticamente.Los datos de medición se pueden importar en AUTOCAD para convertirse en un dibujo completo de ingeniería, y documentos en DXF, IGS y otros formatos se pueden generar, y también se pueden importar en WORD, EXCEL y SPC software de análisis estadístico para generar CPK y varios informes estadísticos.
