Name: Máquina automática de medición de visión del puente móvil Sistema de medición de visión 3D
Brand: Hoyamo and Sinowon Inc
SKU: Automea 432B
Availability: InStock

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Código#: 523 a 220H

Viaje en el eje X/Y: (400*300) milímetro

Viajes en el eje Z: 200 mm

Escala lineal del eje X/Y/Z: Resolución: 0.1um

Precisión del eje XY: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Precisión del eje Z: ≤ 5,0+L/200 ((um)

Repetibilidad: 2um

Software de medición: iMedición

Dimensión (Ancho x Fondo x Alto): (1195*832*1579) mm

Peso neto: 650 kg

Resaltar:

Máquina de medición de visión de puente móvil 3D

Máquina de medición automática de visión del puente móvil

Sistema automático de medición de la visión 3D

Información básica

Lugar de origen: Jiangmen, China

Nombre de la marca: SINOWON

Certificación: CE/ROHS

Número de modelo: Automea 432B

Documento: D4 Sinowon AutoMea Series M...a1.pdf

Pago y Envío Términos

Detalles de empaquetado: Madera contrachapada

Tiempo de entrega: 30 DÍAS LABORALES

Condiciones de pago: LC, T/T

Capacidad de la fuente: 100 juegos/mes

Galería

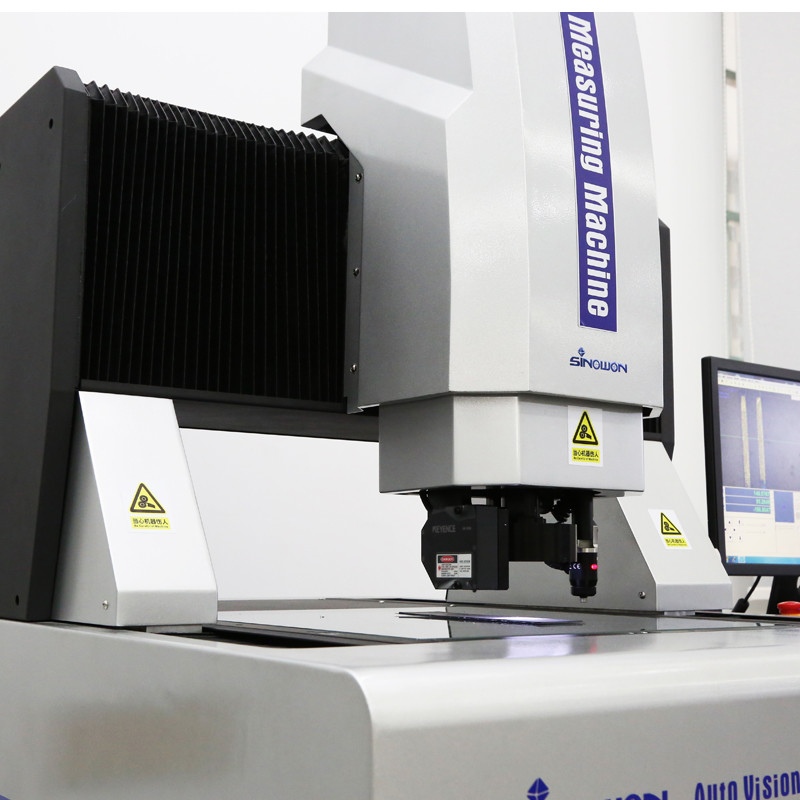

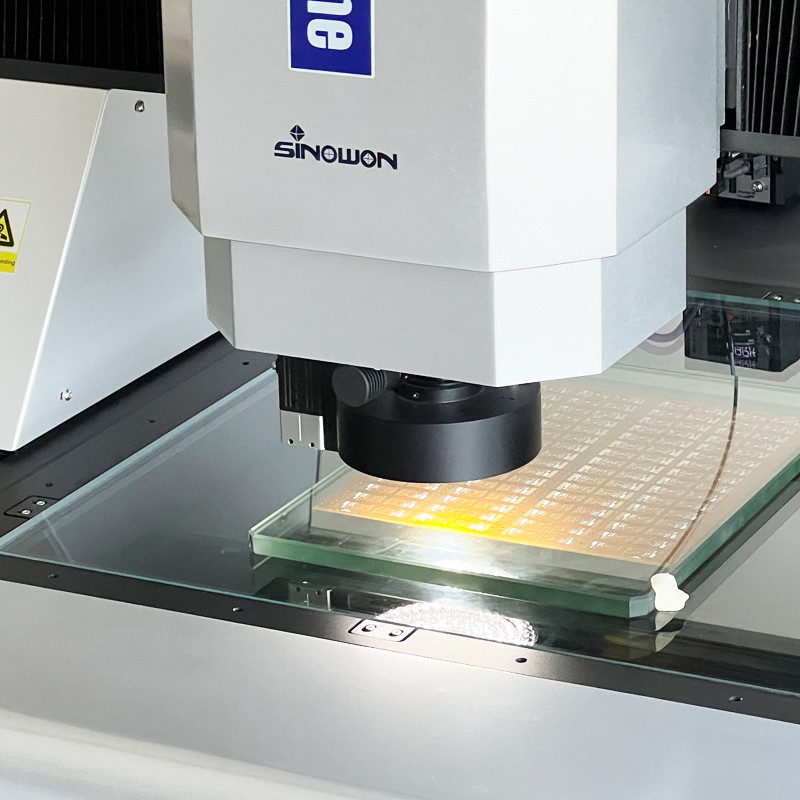

Máquina automática de medición de visión del puente móvil Sistema de medición de visión 3D

Descripción de producto

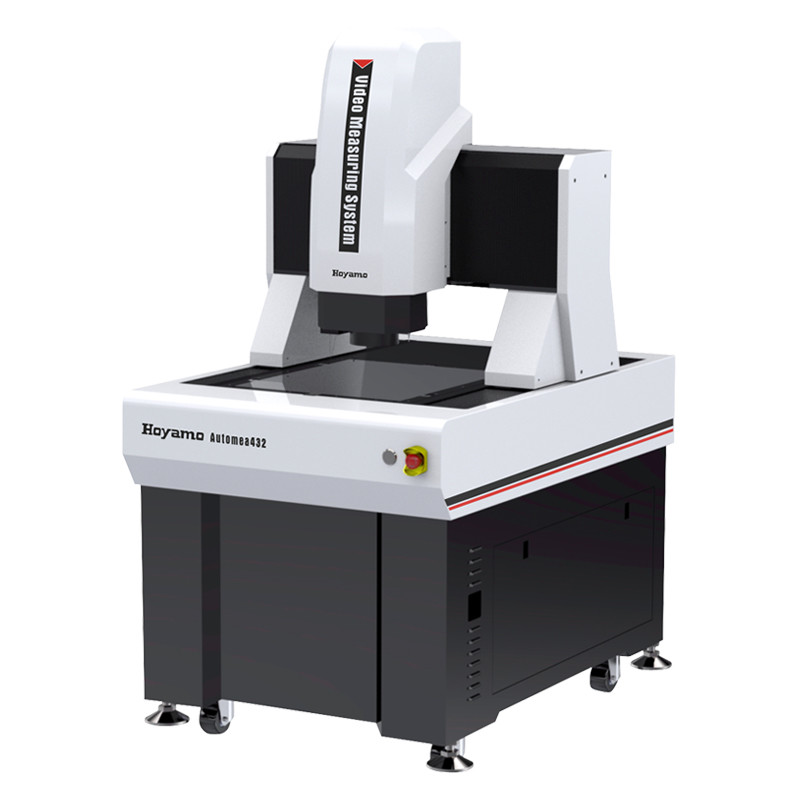

Sistema de medición por video y contacto automático 3D con puente móvil Serie Automea432

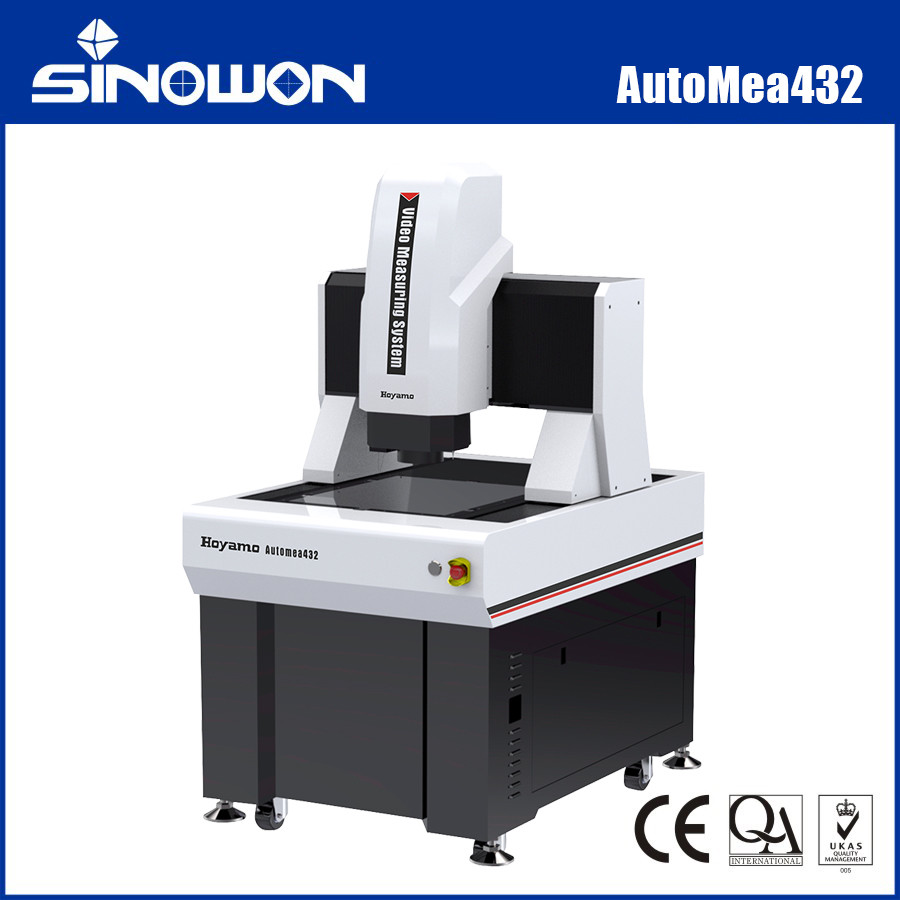

Máquina automática de medición de visión del puente móvil Sistema de medición de visión 3D 0

Introducción del producto:

Automea es un instrumento de medición por visión totalmente automático de tipo puente móvil diseñado para mediciones de alta precisión y gran tamaño. Adopta una estructura de puente móvil, donde la pieza de trabajo medida permanece fija para garantizar la precisión y estabilidad de la medición. Es adecuado para la medición en industrias como la electrónica, equipos médicos, LCD, aeroespacial y aviación.

Características del producto:Estructura de puente móvil con pieza de trabajo estacionaria;

Control de circuito cerrado totalmente automático CNC de cuatro ejes para una medición totalmente automática;
Base y travesaño de mármol para estabilidad y fiabilidad;
Regla de rejilla de vidrio de alta precisión de 0,5 μm para alta precisión y estabilidad;
Guía lineal de precisión, husillo de bolas rectificado y servomotor de CA para garantizar la estabilidad de la precisión de posicionamiento del sistema de movimiento de la máquina;
Cámara a color de alta resolución para cumplir con los requisitos de observación clara y medición estable;
Lente óptica de alta definición 6.5X para zoom automático preciso con calibración de un píxel;
Sistema de luz de superficie LED programable de 5 anillos y 8 zonas y luz de contorno LED paralela para ajuste de brillo inteligente de 256 niveles;
Viene con el software de medición de imágenes totalmente automático iMeasuring, potente y fácil de usar;
Las configuraciones opcionales incluyen sondas táctiles, sondas láser y personalización del cliente según los requisitos.
Especificaciones:

Producto

Sistema de medición por video automático 2.5D		mea SeriesModelo
Recorrido del eje Y		AutoMea542	AutoMea652	AutoMea862	Recorrido del eje X/Y
(400*300)mm		(500*400)mm	(600*500)mm	(800*600)mm	Recorrido del eje Z
200mm		Escala lineal de 3 ejes X/Y/Z
Regla de rejilla de vidrio, resolución: 0,5um		Modo de guía
Carril de guía lineal de precisión, doble vía con guía de doble deslizador		Modo de operación
Controlador de joystick, operación con mouse, programa de detección automática.		Precisión*
Eje XY: ≤2.5+L/200(um)		Eje Z: ≤5.0+L/200(um)
		Repetibilidad
2um		Iluminación
Sistema Contorno	Iluminación de contorno LED paralela	Iluminación de superficie LED ajustable sin escalonamientos de 0~255, 5 anillos y 8 divisiones
		Superficie
	Sistema de video**
Cámara digital a color de alta definición de 1/2,9”		Lente de zoom manual 6.5X; Aumento óptico: 0.7X-4.5X, Aumento de video: 26X~172X (monitor de 21.5“)
		Software de medición
iMeasuring		Sistema operativo
Soporte para sistema operativo WIN10/11-32/64 bits		Idioma
Inglés, chino simplificado, chino tradicional, se pueden agregar otros idiomas		Entorno de trabajo
Temperatura 20℃±2℃, cambio de temperatura		<1℃/Hr; humedad 30%~80%RH; vibración<0.02g's, ≤15Hz.Fuente de alimentación
220V/50Hz/10A		Dimensiones (AnxPxAl)
(11958321579)mm		(14639401591)mm	(156810401591)mm	(181811571590)mm	Tamaño del embalaje (AnxPxAl)
(138011701910)mm		(169013002000)mm	(180014002000)mm	(230017002000)mm	Peso neto
650Kg		780Kg	1380Kg	2000Kg	Nota:

L es la longitud medida (mm), la precisión mecánica del eje Z y la precisión del enfoque están muy relacionadas con la superficie de la pieza de trabajo.

El aumento es un valor aproximado, está relacionado con la dimensión del monitor y la resolución.

Campo de visión (mm) = (diagonal*Horizontal*Vertical)

Descripción del modelo de configuración del producto (Ejemplo con AutoMea432):

Categoría de producto

2.5D	3D	Producto	3D	Producto
Sistema de medición por video automático 2.5D	Sistema de medición por video y contacto automático 3D	Sistema de medición por láser y video automático 2.5D	Máquina de medición multisensorial automática 3D	Modelo Automea432A
Recorrido del eje Y	523-120J	523-220J	523-320J	523-420J
B	C	D	Significado	Sensor de lente de zoom óptico
Sensor de lente de zoom y sensor de sonda de contacto	Sensor de lente de zoom y sensor láser	Sensor de lente de zoom, sensor de sonda de contacto y sensor láser	Sonda de contacto	Sin
MCP-Kit1	Láser Omron	Sin	Láser Omron	Sin
Sin	Láser Omron	Láser Omron	iMeasuring4.1	iMeasuring4.1
iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Modelos y especificaciones del sistema de medición por video automático con puente móvil:	Modelo

Código# Modelo

Recorrido del eje Y	Automea26162B	Recorrido del eje Y	Automea26162B	Recorrido del eje Y	Automea26162B	Recorrido del eje Y	Automea26162B
523-120J	Automea652A	523-120K	Automea862A	523-120L	Automea432B	523-220H	Automea542B
523-220J	Automea652B	523-220K	Automea862B	523-220L	Automea432C	523-320H	Automea542C
523-320J	Automea652C	523-320K	Automea862C	523-320L	Automea432D	523-420H	Automea542D
523-420J	Automea652D	523-420K	Automea862D	523-420L	Modelo	Código#	Modelo
Recorrido del eje Y	Automea26162B	Recorrido del eje Y	Automea26162B	Recorrido del eje Y	Automea26162B	Recorrido del eje Y	Automea26162B
523-120N	Automea15122A	523-120P	Automea18122A	523-120Q	Automea1082B	523-220M	Automea12102B
523-220N	Automea15122B	523-220P	Automea18122B	523-220Q	Automea1082C	523-320M	Automea12102C
523-320N	Automea15122C	523-320P	Automea18122C	523-320Q	Automea1082D	523-420M	Automea12102D
523-420N	Automea15122D	523-420P	Automea18122D	523-420Q	Modelo	Código#	Modelo
Recorrido del eje Y	Automea26162B	Recorrido del eje Y	Automea26162B	Recorrido del eje Y	Automea26162B	Recorrido del eje Y	Automea26162B
523-220R	Automea26162C	523-320R	Automea26162D	523-420R	Tabla de guía del espacio de medición del sistema de medición por video automático con puente móvil:	Recorrido	Modelo

Precisión

Recorrido del eje X mm	Recorrido del eje Y	mm		Recorrido estándar del eje Z mm	Recorrido personalizado máximo del eje Z mm E1x,y	E1z	400X300X200
Recorrido del eje X mm	Recorrido del eje Y	Automea432	2.5+L/200	Recorrido estándar del eje Z mm	Recorrido personalizado máximo del eje Z mm E1x,y	E1z	400X300X200
5.0+L/200	300	400	200	4.5+L/200	3.0+L/200		3.0+L/200
500	200			3.0+L/200	400		3.0+L/200
600	200			400	400		3.0+L/200
800	200			400	300		3.0+L/200
5.0+L/200	800	1000	200	300	300		4.5+L/200
5.0+L/200	1000	1200	200	300	200		4.5+L/200
5.0+L/200	1200	1500	200	200	200		4.5+L/200
5.0+L/200	1200	1800	200	200	2000X1500X200
5.0+L/200	1500	200	200	200	2600X1600X200
2600	200	200	200	200	Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.
