Sistema de medición basado en visión de contacto automática 3D de gran recorrido Alta precisión

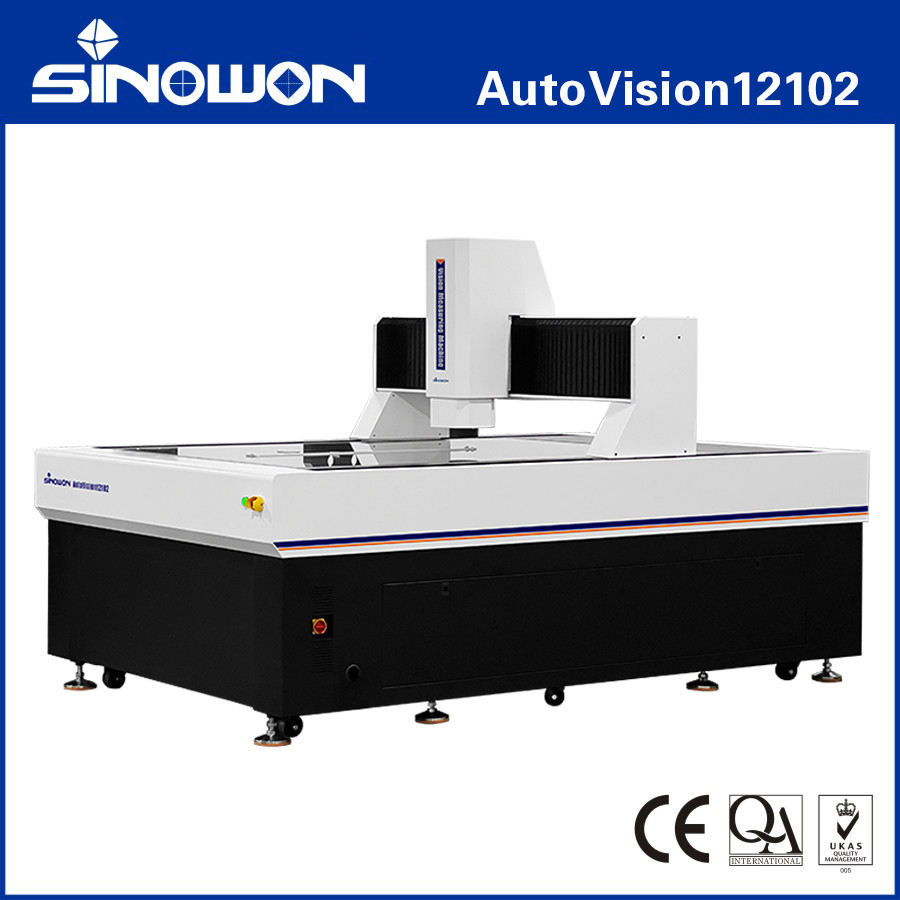

Gran Viaje de Alta Precisión Máquina de medición por visión y escaneo láser automática 2.5D Serie AutoVision12102

Introducción del Producto:

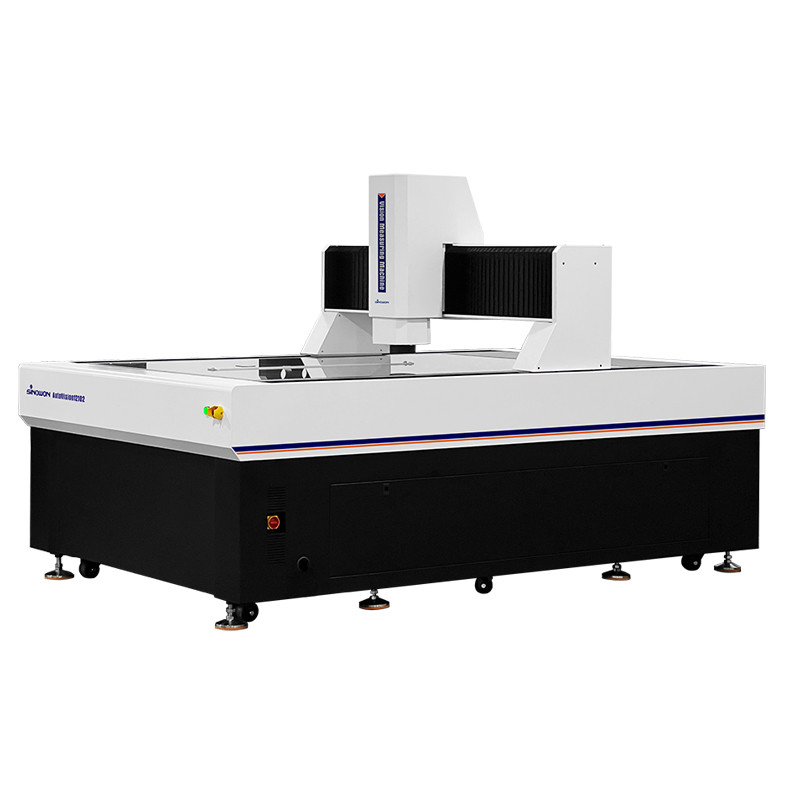

AutoVision es un instrumento de medición por visión automático de puente móvil de alta precisión diseñado para mediciones a gran escala y de alta precisión. Utilizando una estructura de puente móvil, midiendo la pieza de trabajo estacionaria, garantiza la precisión y estabilidad de la medición, es adecuado para la industria electrónica, aparatos e instrumentos médicos, medición de LCD y aeroespacial y otras industrias.

Características del Producto:Estructura tipo puente móvil, la pieza de trabajo de medición está fija;l

• Control de bucle cerrado completamente automático CNC de cuatro ejes, medición automática;l
• Base y pilar de mármol indio, buena estabilidad;l
• Escala lineal RSF importada, la resolución es de 0,1 um, husillo de bolas rectificado y servomotor de CA, etc. para garantizar la precisión y estabilidad del sistema de movimiento;
• Cámara a color HD importada para satisfacer las necesidades de una observación clara y una medición precisa;
• Lente de zoom coaxial motorizado de alta resolución de 8.3x, solo se necesita duplicación precisa y corrección de píxeles de una vez;
• Con iluminación LED fría programable de superficie de 5 anillos y 8 divisiones e iluminación LED paralela de contorno e iluminación de luz inteligente incorporada, puede controlar automáticamente el brillo en las 8 divisiones;
• Software iMeasuring de función potente y fácil operación para mejorar el control de calidad;l
• Módulo de sonda MCP y sensor láser opcional. Las máquinas se pueden personalizar según los requisitos de los clientes.
• Especificaciones:

Producto

L es la longitud medida (mm), la precisión mecánica del eje Z y la precisión del enfoque están muy relacionadas con la superficie de la pieza de trabajo.

La ampliación es un valor aproximado, está relacionado con la dimensión del monitor y la resolución.

Campo de visión (mm) = (diagonal*Horizontal*Vertical)

Descripción del modelo de configuración del producto (Ejemplo con AutoVision12102):

Categoría de producto

Código#

Modelo

• Máquina de medición óptica OMM, también conocida como Máquina de medición por visión y Máquina de medición sin contacto, Máquina de medición bidimensional, Máquina de medición 2.5-Dimensional, con la actualización de la industria manufacturera moderna de alta precisión y micro, adopta el método de medición de imagen óptica sin contacto para una medición rápida y precisa. La medición de dimensiones geométricas y tolerancias geométricas se vuelve inevitable.

Las máquinas de medición óptica son adecuadas para todos los campos de aplicación con el propósito de la medición de coordenadas, y se utilizan ampliamente en maquinaria, electrónica, instrumentos, hardware, plásticos y otras industrias. Tales como: moldes, tornillos, metales, accesorios, caucho, placas de PCB, resortes, hardware, electrónica, plásticos, aviación, aeroespacial, etc., supera las deficiencias de los calibradores vernier tradicionales, micrómetros y proyectores de perfil, que es una máquina de medición de alta precisión, alta eficiencia y alta confiabilidad que integra tecnologías ópticas, mecánicas, electrónicas y de procesamiento de imágenes por computadora.

El objeto a medir se amplía mediante el sistema de ampliación óptica. Después de que las características de la imagen son recopiladas por el sistema de cámara CCD y procesadas por algoritmos de software y computadora, el contorno y la forma de la superficie, el tamaño, el ángulo y la posición de varias piezas complejas y precisas se pueden detectar automáticamente. Microinspección y control de calidad. Los datos de medición se pueden importar a AUTOCAD para convertirse en un dibujo de ingeniería completo, y se pueden generar documentos en formatos DXF, IGS y otros, y también se pueden importar a WORD, EXCEL y software de análisis estadístico SPC para generar CPK y varios informes estadísticos.
