Name: Máquina de medición de visión automática de gran tamaño de alta precisión herramienta de medición de tipo puente
Brand: Hoyamo and Sinowon Inc
SKU: AutoVision18122A. El equipo está listo.
Availability: InStock

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Código#: 523-180Q, incluidos los artículos de la sección

Viaje en el eje X/Y: (1800*1200) mm

Viajes en el eje Z: 200 mm

Escala lineal del eje X/Y/Z: Resolución: 0.1um

Precisión del eje XY: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Precisión del eje Z: ≤ 5,0+L/200 ((um)

Repetibilidad: 2um

Software de medición: iMedición

Dimensión (Ancho x Fondo x Alto): (2762*1770*1736) mm

Peso neto: 2500 kg

Resaltar:

Máquina de medición de visión automática de viajes grandes

Máquina de medición de visión automática de precisión

Herramienta de medición de tipo puente de alta precisión

Información básica

Lugar de origen: Jiangmen, China

Nombre de la marca: SINOWON

Certificación: CE/ROHS

Número de modelo: AutoVision18122A. El equipo está listo.

Pago y Envío Términos

Detalles de empaquetado: Madera contrachapada

Tiempo de entrega: 30 DÍAS LABORALES

Condiciones de pago: LC, T/T

Capacidad de la fuente: 100 juegos/mes

Galería

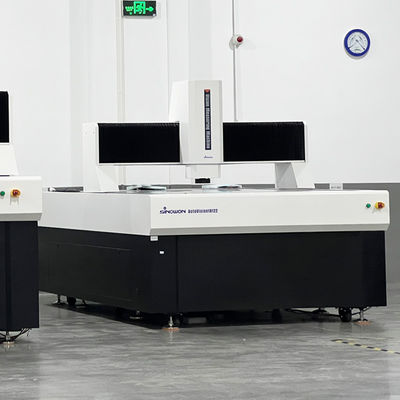

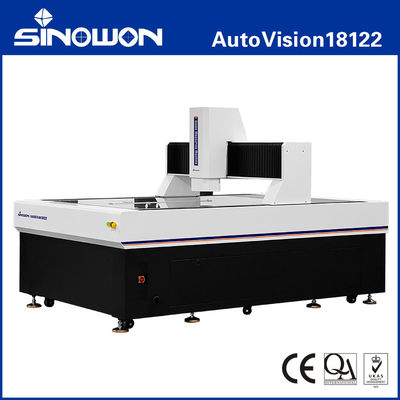

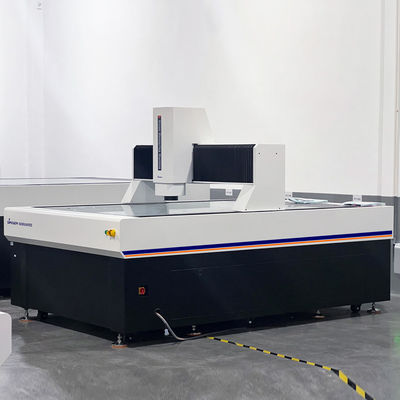

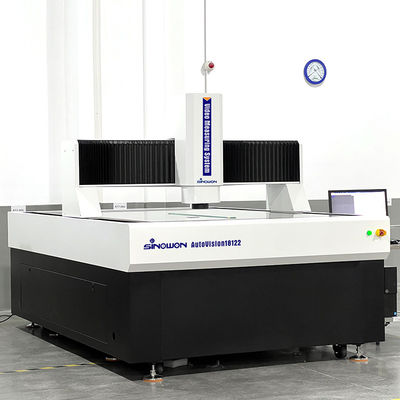

Máquina de medición de visión automática de gran tamaño de alta precisión herramienta de medición de tipo puente

Descripción de producto

Máquina de medición de visión automática de gran recorrido y alta precisiónSerie AutoVision18122

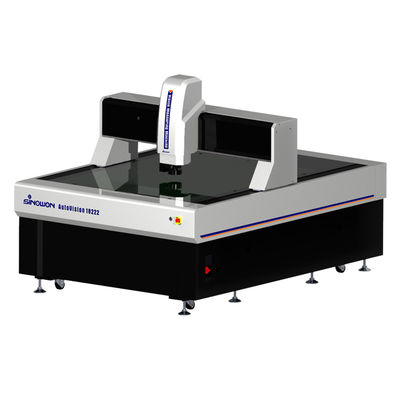

Máquina de medición de visión automática de gran tamaño de alta precisión herramienta de medición de tipo puente 0

Introducción del producto:

AutoVision es un instrumento de medición de visión automático de puente móvil de alta precisión diseñado para mediciones a gran escala y de alta precisión. Utilizando una estructura de puente móvil, midiendo la pieza de trabajo estacionaria, garantiza la precisión y estabilidad de la medición, es adecuado para la industria electrónica, aparatos e instrumentos médicos, medición de LCD y aeroespacial y otras industrias.

Características del productoc:

Estructura tipo puente móvil, la pieza de trabajo de medición está fija;l
Control CNC de cuatro ejes completamente automático de bucle cerrado, medición automática;l
Base y pilar de mármol indio, buena estabilidad;l
Escala lineal RSF importada, la resolución es de 0,1 um, husillo de bolas rectificado y servomotor de CA, etc. para garantizar la precisión y estabilidad del sistema de movimiento;
Cámara a color HD importada para satisfacer las necesidades de una observación clara y una medición precisa;
Lente de zoom coaxial motorizado de alta resolución de 8,3x, solo se necesita una corrección de píxeles precisa y de una vez;
Con iluminación LED fría programable de superficie de 5 anillos y 8 divisiones e iluminación LED paralela de contorno e iluminación de luz inteligente incorporada, puede controlar automáticamente el brillo en las 8 divisiones;
Potente función y fácil operación del software iMeasuring para mejorar el control de calidad;l
Módulo de sonda MCP y sensor láser opcional. Las máquinas se pueden personalizar según los requisitos de los clientes.

Especificaciones:

Producto		Máquina de visión automática de alta precisión y gran recorrido Serie AutoVision
Precisión		2.0+L/200	2.5+L/200	3.0+L/200	3.5+L/200
Recorrido del eje X/Y (mm)		1000*800	1200*1000	1500*1200	1800*1200
Recorrido del eje Z (mm)		Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.
Escala lineal del eje X/Y/Z (um)		Resolución de escala lineal europea: 0,1 um
Modo de guía		Guía lineal de precisión de clase P, guía de doble vía y doble deslizador
Modo de operación		Controlador de joystick, operación con mouse, programa de detección automática
Precisión* (um)		Eje XY: ≤3.5+L/200
		Eje Z: ≤5.0+L/200
Repetibilidad (um)		2um
Iluminación Sistema	Contorno	Iluminación de contorno LED paralela
		Iluminación de superficie LED de 5 anillos y 8 divisiones ajustable sin escalonamientos de 0~255
	Superficie
Sistema de video**		Cámara digital a color de alta definición de 1/1,8"
		Lente de zoom motorizado de 8,3X; Ampliación óptica: 0,6X~5,0X; Ampliación de video: 20X~170X (monitor de 21”)
Software de medición		iMeasuring
Sistema operativo		Soporte del sistema operativo WIN10/11-32/64 bits
Idioma		Inglés, chino simplificado, chino tradicional, se pueden agregar otros idiomas
Entorno de trabajo		Temperatura 20℃±2℃, cambio de temperatura<1℃/Hr; humedad 30%~80%RH; vibración<0.02g's, ≤15Hz
Fuente de alimentación		CA220V/50Hz; 110V/60Hz
Dimensión (AnxPxAl) (mm)		193813501692	217916461874	246217701736	276217701736
Tamaño del embalaje (AnxPxAl) (mm)		250019002200	242020602000	270020602000	300020602000
Peso neto (Kg)		2000	200	2200	2500

Nota:

L es la longitud medida (mm), la precisión mecánica del eje Z y la precisión del enfoque están muy relacionadas con la superficie de la pieza de trabajo.

La ampliación es un valor aproximado, está relacionada con la dimensión del monitor y la resolución.

Campo de visión (mm) = (diagonal*Horizontal*Vertical)

Descripción del modelo de configuración del producto (Ejemplo con AutoVision 18122):

Categoría de producto	2.5D	3D	2.5D	3D
Producto	Visión automática 2.5D Modelo	Máquina de medición de visión y contacto automática 3D	Máquina de medición de visión y escaneo láser automático 2.5D	Máquina de medición multisensorial automática 3D Modelo
Precisión	523-180Q	523-280Q	523-380Q	523-480Q
A	B	C	D	Significado
Sensor de lente de zoom óptico	Sensor de lente de zoom y sensor de sonda de contacto	Sensor de lente de zoom y sensor láser	Sensor de lente de zoom, sensor de sonda de contacto y sensor láser	Sonda de contacto
Sin	Láser Omron	Módulo láser	Láser Omron	Módulo láser
Sin	Láser Omron	Láser Omron	Versión del software	Versión del software
iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Modelos y especificaciones de la máquina de medición de visión automática de puente móvil:

Modelo

Precisión	AutoVision26162A	Precisión	AutoVision26162A	Precisión	AutoVision26162A	Precisión	AutoVision26162A
523-180H	AutoVision542A	523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L	AutoVision432B
523-280H	AutoVision542B	523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L	AutoVision432C
523-380H	AutoVision542C	523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L	AutoVision432D
523-480H	AutoVision542D	523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L	Modelo
Precisión	AutoVision26162A	Precisión	AutoVision26162A	Precisión	AutoVision26162A	Precisión	AutoVision26162A
523-180M	AutoVision12102A	523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q	AutoVision1082B
523-280M	AutoVision12102B	523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q	AutoVision1082C
523-380M	AutoVision12102C	523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q	AutoVision1082D
523-480M	AutoVision12102D	523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q	Modelo
Precisión	AutoVision26162A	Precisión	AutoVision26162A	Precisión	AutoVision26162A	Precisión	AutoVision26162A
523-180R	SinoVision342A	528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K	AutoVision26162B
523-280R	SinoVision342B	528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K	AutoVision26162C
523-380R	SinoVision342C	528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K	AutoVision26162D
523-480R	SinoVision342D	528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K	Tabla de guía del espacio de medición de la máquina de medición de visión automática de puente móvil:

Recorrido

Modelo	Precisión	Recorrido del eje X mm		Recorrido del eje Y mm	Recorrido estándar del eje Z mm	Eje Z máximo	Recorrido personalizado mm E1x,y
Modelo	Precisión	E1z	300X400X200	Recorrido del eje Y mm	Recorrido estándar del eje Z mm	Eje Z máximo	Recorrido personalizado mm E1x,y
SinoVision342	1.2+L/200	3.0+L/200	5.0+L/200	1000X800X200	1800X1200X200	Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.	1000X800X200
SinoVision452	500			600	1000X800X200	Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.	1000X800X200
SinoVision562	600			800	600	Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.	1000X800X200
AutoVision432	1.8+L/200	4.0+L/200	5.0+L/200	1800X1200X200	1000X800X200	Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.	1000X800X200
AutoVision542	400			1000X800X200	600	Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.	1000X800X200
AutoVision652	500			600	800	Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.	1000X800X200
AutoVision862	600			800	1000	Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.	1000X800X200
AutoVision1082	2.0+L/200	5.0+L/200	1500	1000	1200	Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.	1800X1200X200
AutoVision12102	2.5+L/200	5.0+L/200	1500	1200	1800	Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.	1800X1200X200
AutoVision15122	3.0+L/200	5.0+L/200	1500	1800	2000	Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.	1800X1200X200
AutoVision18122	3.5+L/200	5.0+L/200	1500	1800	200	Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.	Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.
AutoVision20152	4.0+L/200	5.0+L/200	1500	2000	200	Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.	Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.
AutoVision26162	1600	5.0+L/200	1500	2600	200	Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.	Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.

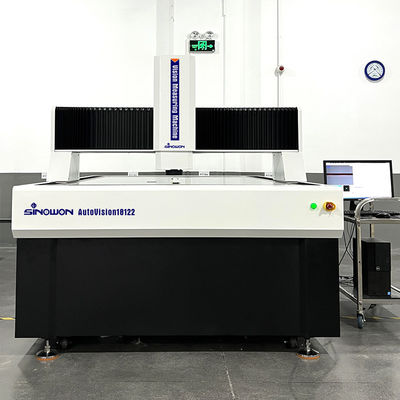

Máquina de medición de visión automática de gran tamaño de alta precisión herramienta de medición de tipo puente 1

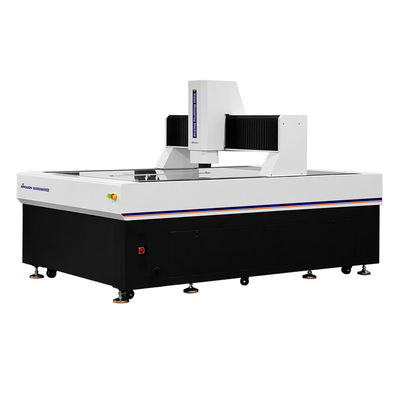

Máquina de medición de visión automática de gran tamaño de alta precisión herramienta de medición de tipo puente 2
