Sistema de medición automático de video 3D con voladizo 2um Repetibilidad 320Kg Peso neto

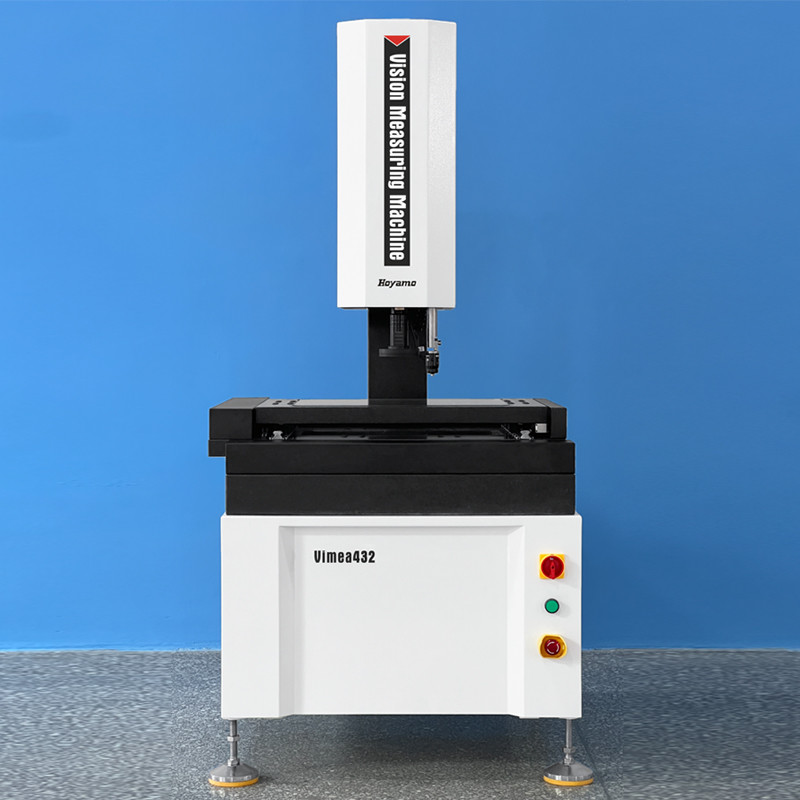

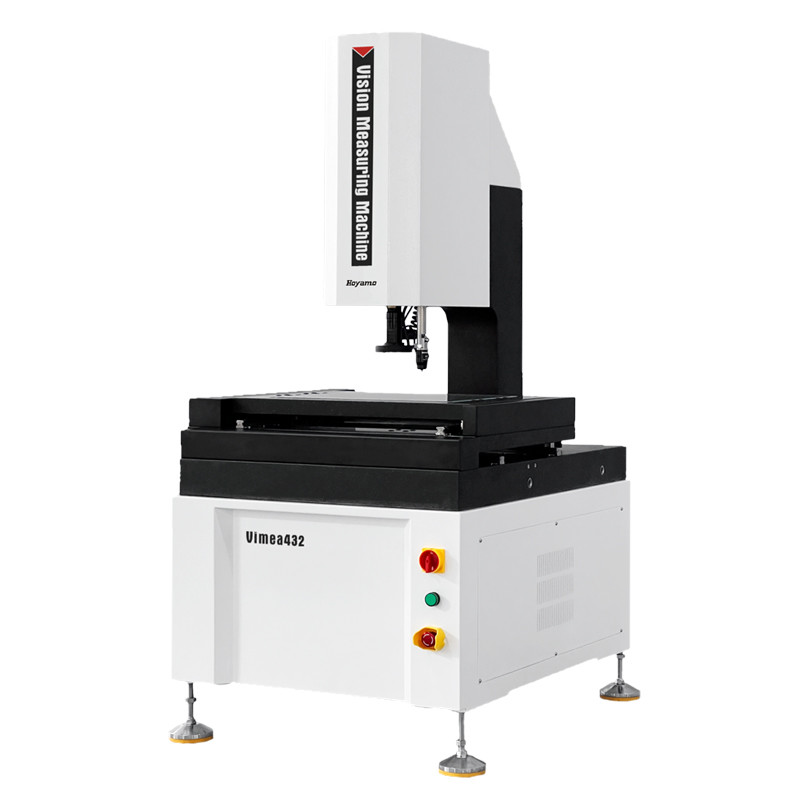

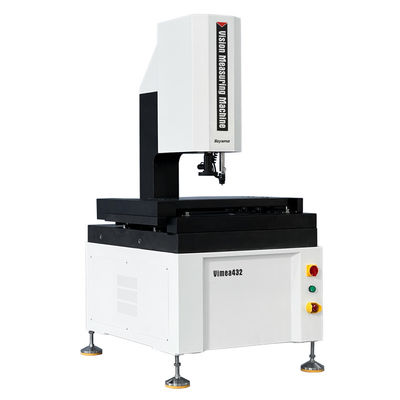

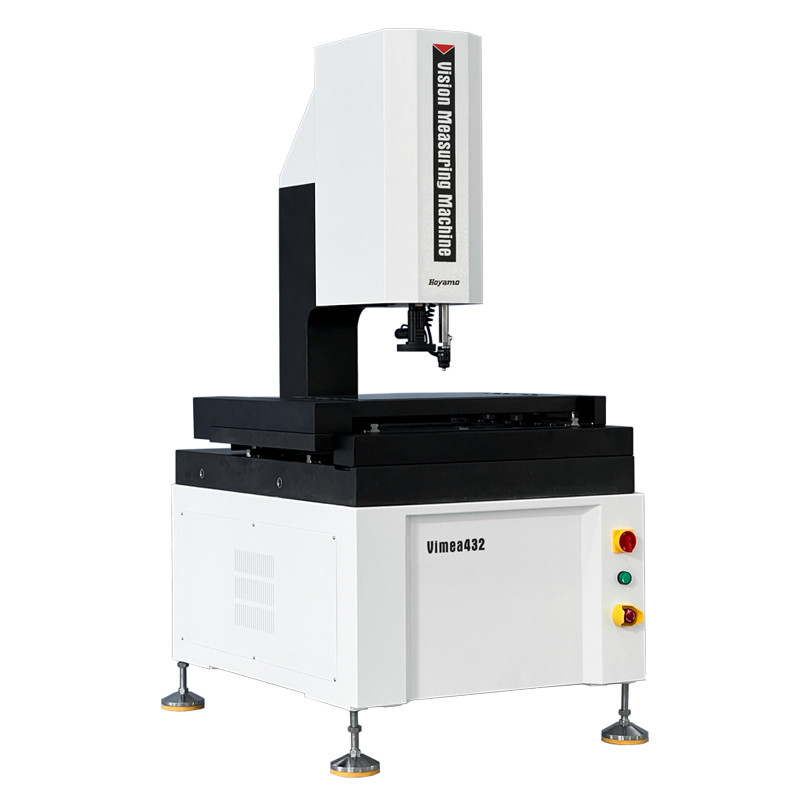

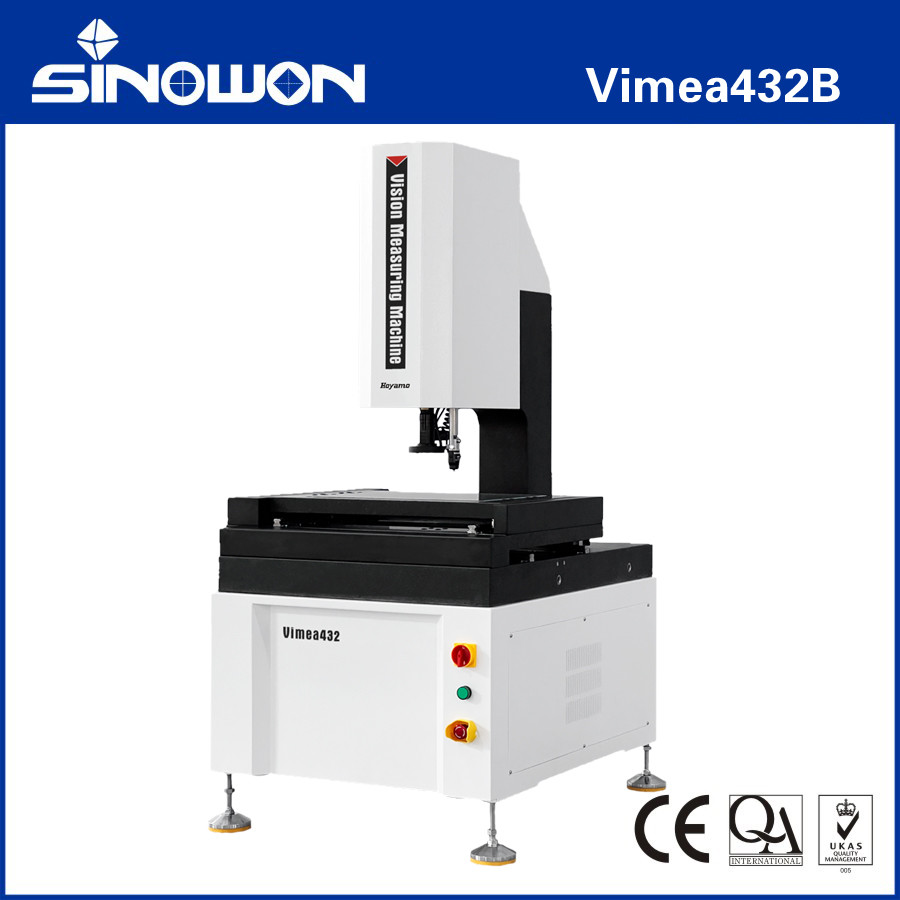

Sistema automático de medición por video con voladizo Vimea43B Serie

Características del producto:

1.XYZ control automático de precisión CNC de tres ejes, posicionamiento preciso;

2Base y pilar de granito, buena estabilidad;

3.Guías lineales de precisión, tornillos de bolas de grado de rectificación y servomotores CA, etc., aseguran la precisión y la estabilidad del sistema de movimiento;

4.0Una regla de rejilla de alta precisión de 0,5 μm para garantizar la precisión de posicionamiento y medición del sistema;

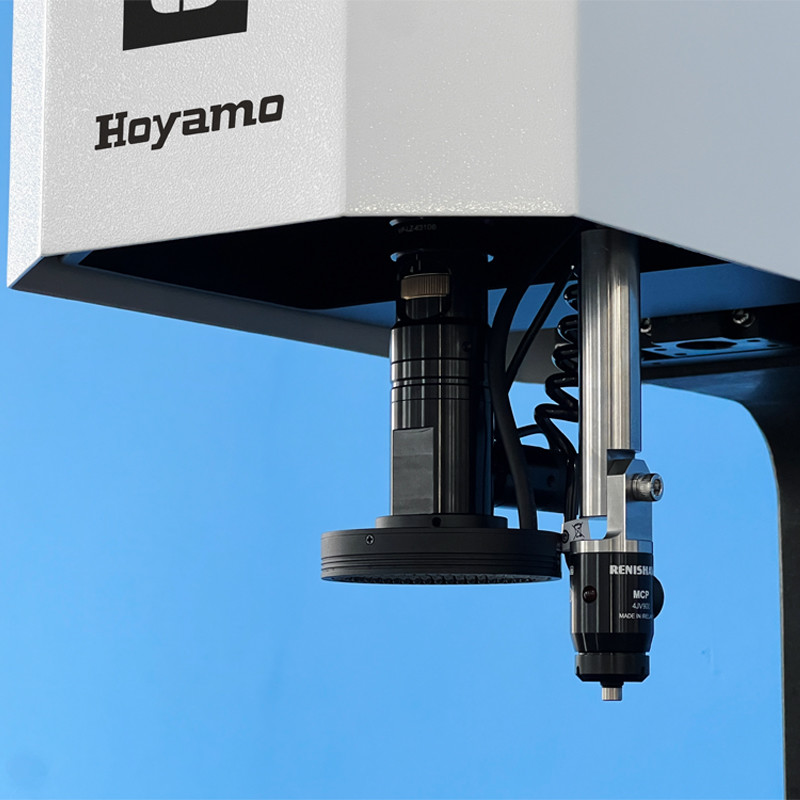

5.Cámara digital de alta resolución para satisfacer las necesidades de observación clara y medición precisa;

6.6.5X lente óptica de alta definición, zoom preciso, corrección de píxeles de una sola vez;

7.El sistema de iluminación de superficie LED de 8 áreas de 5 anillos controlado por programa y el sistema de iluminación de contorno LED paralelo realizan un ajuste de brillo de 256 niveles de manera inteligente;

8.El software de medición automática Vision iMeasuring con funciones potentes y fácil de operar.

Especificaciones:

Nota:

L es la longitud medida ((mm), la precisión mecánica del eje Z y la precisión de enfoque están muy relacionadas con la superficie de la pieza de trabajo.

El aumento es un valor aproximado, está relacionado con la dimensión del monitor y la resolución.

0.5X o 2X objetivo es opcional disponible según las necesidades.

Descripción del modelo de configuración del producto (ejemplo con Vimea432):

Modelos y especificaciones de los sistemas de medición automática por vídeo con voladizo:

Sistema automático de medición por vídeo con voladizo:

Introducción al software:

El software iMeasuring es un software de medición multisensorial profesional que se combina con la experiencia de diez años de los desarrolladores en la industria de la medición y la investigación de software.El principio de diseño es la operación amigable, función potente, alta precisión y estabilidad, mantenimiento simple.
● Diseño de arquitectura de software excelente y totalmente orientado a objetos, para garantizar que el software sea estable y confiable.
● Soporte con varios idiomas, no hay necesidad de instalar el paquete de idiomas y cambiar el software que es conveniente para los clientes locales.
● Software de análisis estadístico profesional SPC conectado a un software de medición, para darse cuenta de que los datos podrían exportarse automáticamente a la base de datos SPC sin necesidad de operación manual.
● El mismo modelo de software será permanente libre de actualizar, puede ayudar a reducir otros problemas para el cliente.
● Con un potente algoritmo de búsqueda de bordes, que puede ayudar a obtener el borde de la sombra o la imagen oscura y garantizar una alta precisión.
● El software puede reconocer y medir automáticamente líneas, círculos, arcos y otros elementos.
● Se basa en diferentes elementos y suministra función de construcción de elementos múltiples, tales como traducción, rotación, extracción, combinaciones, paralelo, vertical, espejo, simetría, intersección,tangente, etc.
● El software tiene la función de ajuste del punto de ruptura, puede cambiar de forma inteligente entre la medición manual y la medición automática.

Aplicación en la industria:

Máquina de medición óptica OMM, también conocida como Máquina de medición de visión y Máquina de medición sin contacto, Máquina de medición bidimensional, Máquina de medición de 2,5 dimensiones,con la modernización de la industria moderna de alta precisión y la microindustria de fabricaciónEn el caso de las imágenes ópticas, se utiliza un método de medición de imágenes ópticas sin contacto para una medición rápida y precisa.

Las máquinas de medición óptica son adecuadas para todos los campos de aplicación con el propósito de medir coordenadas, y se utilizan ampliamente en maquinaria, electrónica, instrumentos, hardware,plásticos y otras industrias. tales como: moldes, tornillos, metales, accesorios, caucho, placas de PCB, resortes, hardware, electrónica, plásticos, aviación, aeroespacial, etc., supera las deficiencias de las pinzas vernier tradicionales,el número de micrómetros, y Profile projectors, que es una máquina de medición de alta precisión, alta eficiencia y alta fiabilidad que integra tecnologías ópticas, mecánicas, electrónicas y de procesamiento de imágenes por ordenador.

El objeto a medir se amplía mediante el sistema de aumento óptico.el contorno y la forma de la superficie, el tamaño, el ángulo y la posición de varias piezas complejas y precisas pueden detectarse automáticamente.Los datos de medición se pueden importar en AUTOCAD para convertirse en un dibujo completo de ingeniería, y documentos en DXF, IGS y otros formatos se pueden generar, y también se pueden importar en WORD, EXCEL y SPC software de análisis estadístico para generar CPK y varios informes estadísticos.
