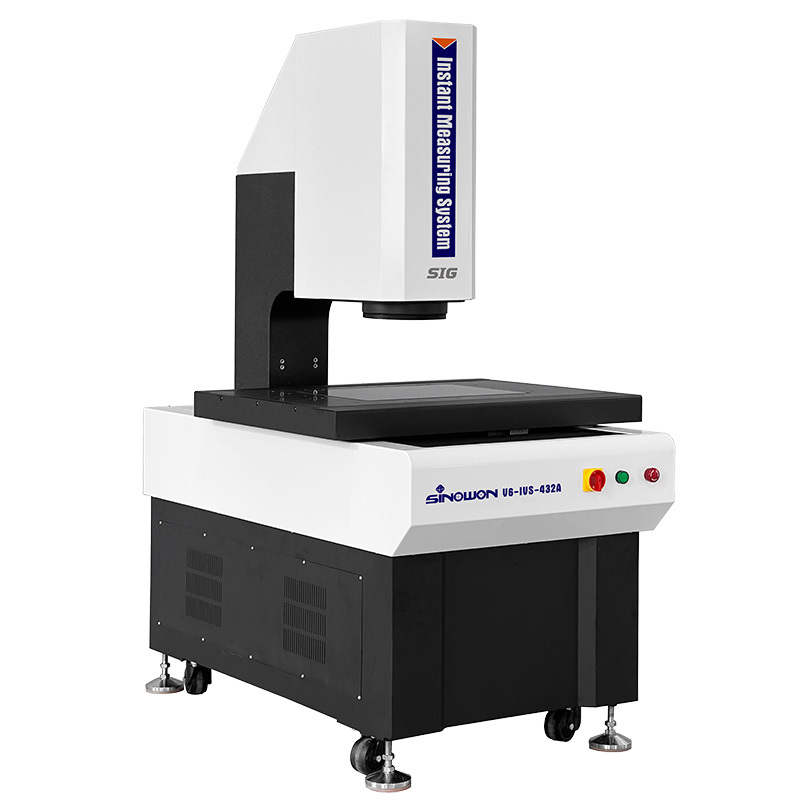

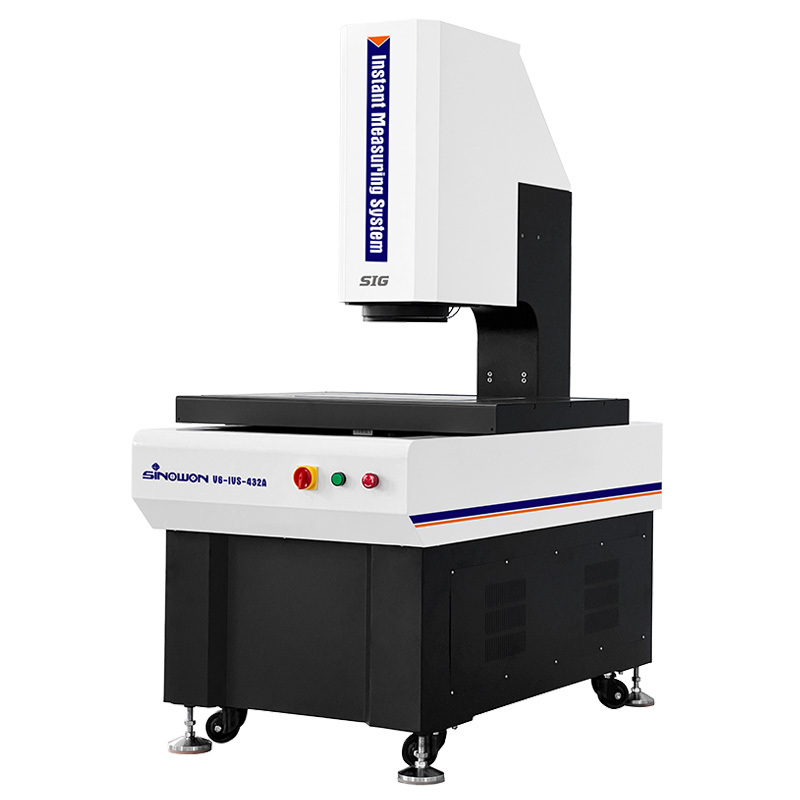

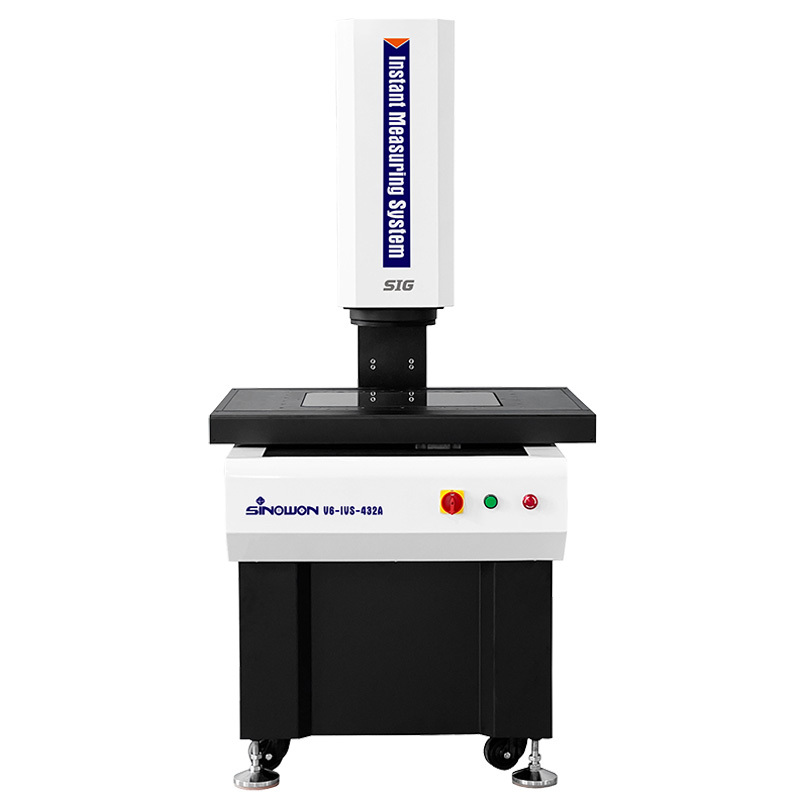

Máquina de medición de visión automática con voladizo de alta precisión Serie V6-IVS-432

Máquina de medición de visión automática con voladizo de alta precisión V6-IVS Serie

La serie V6-IVS es una máquina de medición de visión instantánea totalmente automática en voladizo con sistema de lente de doble aumento desarrollada para medición de GD&T con control automático motorizado de tres ejes.Está equipado con enfoque automático., control automático de la iluminación y movimiento automático de la configuración de hardware y software para realizar la medición de dimensiones lineales y geométricas de manera rápida y precisa.

Características del producto:

• Software de medición automática de la serie iMeasuring Vision, potente y fácil de operar.
• Equipado con una cámara de 20 millones de píxeles y una doble lente telecéntrica con doble aumento, la calidad de imagen es excelente;
• El diseño de alta telecentricidad por debajo de 0,02° garantiza la precisión de medición para productos con diferencias significativas de altura.
• La baja distorsión del televisor inferior al 0,01% y la uniformidad de la distorsión en toda la imagen garantizan la exactitud de la repetibilidad dinámica de la medición.
• El diseño de doble aumento permite una medición eficiente con un amplio campo de visión y una medición de alta precisión con un aumento elevado,satisfacer las dos necesidades de eficiencia y precisión de los clientes;
• El control de precisión totalmente automático CNC de tres ejes XYZ garantiza un posicionamiento preciso.
• El uso de una base y columna de mármol indio proporciona una buena estabilidad;
• Guías lineales de precisión, tornillos de bolas de tierra, servomotores CA, etc., garantizan la precisión y la estabilidad del sistema de movimiento;
• La escala lineal de alta precisión de 0,5 μm garantiza la precisión de posicionamiento y medición del sistema.
• Equipado con diversas fuentes de luz y una función de elevación inteligente para adaptarse a diversos escenarios de medición.
• El potente y fácil de usar software de medición Geomea mejora el control de calidad;
• Se pueden configurar programas de medición automáticos para completar las mediciones por lotes de manera eficiente y rápida;
• Se pueden utilizar sensores opcionales de luz blanca sin contacto para medir el grosor, la planitud, etc.

Especificaciones:

Descripción del modelo de configuración del producto ((Ejemplo con V6-IV)El S-432):

Modelos y especificaciones de las máquinas de medición de visión automática con voladizo:

Máquina de medición de visión automática con voladizo:

Máquina de medición de la visiónDibujos estructurales:
