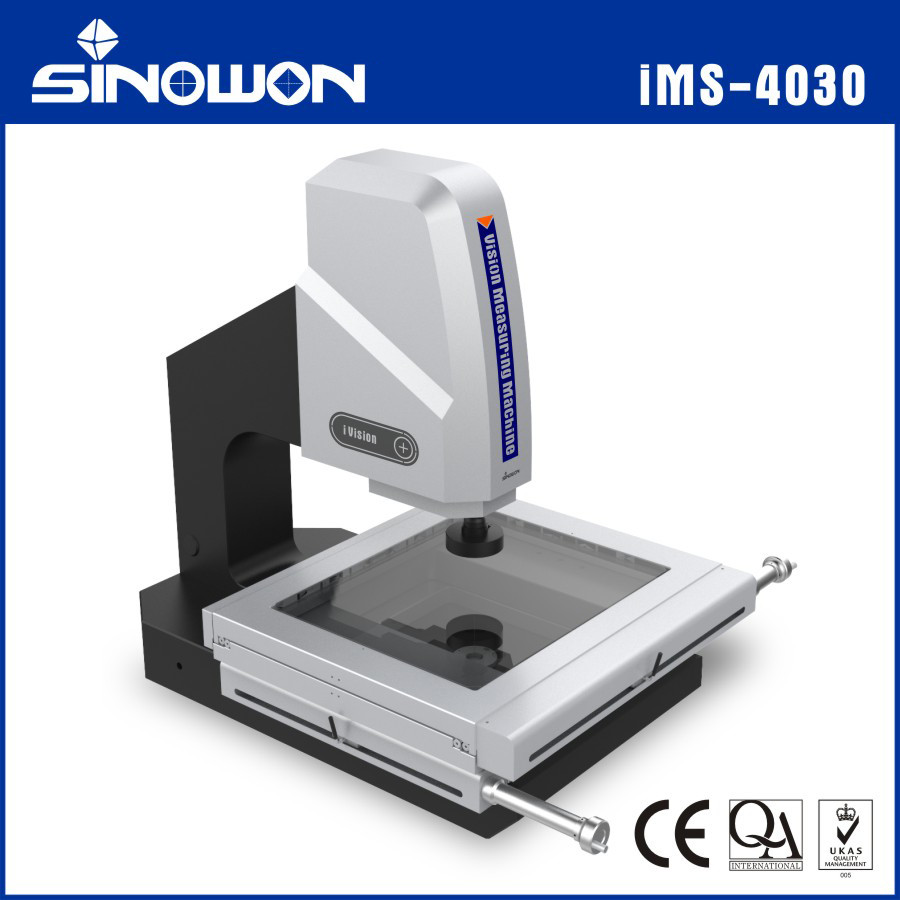

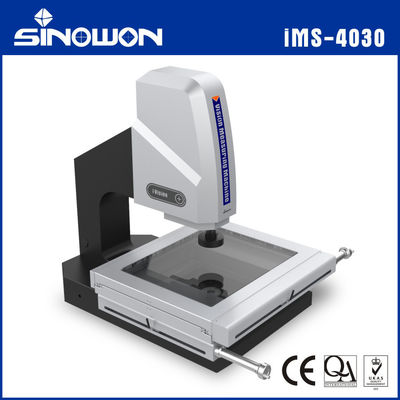

Sistema de medición semiautomático basado en la visión de alta precisión ISemi Serie IMS-4030C

Descripción de producto

Máquina de Medición por Visión Semiautomática de Alta Precisión iSemi Serie IMS-4030C

Sistema de medición semiautomático basado en la visión de alta precisión ISemi Serie IMS-4030C 0

Máquina de Medición por Visión Características del Producto:

Adopta una base y columna de granito de alta precisión para garantizar la estabilidad y precisión de la máquina;
Adopta una varilla pulida sin dientes de alta precisión y un dispositivo de bloqueo de movimiento rápido para garantizar que el error de retorno de la mesa esté dentro de 2um;
Adopta una regla óptica de instrumento de alta precisión y una mesa de trabajo de precisión para garantizar que la precisión de la máquina esté dentro de ≤2.5+L/200um;
Adopta una lente de zoom de alta definición y una cámara digital a color de alta resolución para garantizar una calidad de imagen clara sin distorsión;
Utilizando la iluminación LED fría de superficie de 4 anillos y 8 áreas controlada por programa y la iluminación LED paralela de contorno, así como un módulo de ajuste de luz inteligente incorporado, el brillo del área de la luz en los 4 anillos y 8 áreas se puede controlar libremente;
El software de medición de visión iMeasuring mejora el control de calidad a un nuevo nivel;
El eje Z utiliza guías lineales de alta precisión y un sistema de control de servomotor para lograr un enfoque automático, eliminar los errores de enfoque humano y mejorar la precisión y estabilidad de la medición;
La sonda de contacto opcional y el software de medición tridimensional se pueden utilizar para actualizar la máquina a una máquina de medición tridimensional por contacto.

Máquina de Medición por Visión Especificaciones Técnicas:

Producto	Máquina de Medición por Visión Semiautomática de Alta PrecisiónSerie iSemi
Modelo	IMS-2010D	IMS-2515D	IMS-3020D	IMS-4030D	IMS-5040D
Mesa de Trabajo de Mármol	(270*350)mm	(408*308)mm	(458*358)mm	(608*470)mm	(650*580)mm
Mesa de Trabajo de Vidrio	(142*242)mm	(306*198)mm	(356*248)mm	(456*348)mm	(540*440)mm
Recorrido del eje X/Y	(200*100)mm	(250*150)mm	(300*200)mm	(400*300)mm	(500*400)mm
Recorrido del eje Z	Guía lineal de alta precisión, recorrido efectivo 200 mm
Resolución del eje X/Y/Z	0.5um
Base y Montantes	Granito de Alta Precisión
Precisión de Medición*	Eje XY:≤2.5+L/200(um) ；Eje Z:≤5+L/200(um)
Precisión de Repetición	2um
Sistema de Iluminación (Ajuste de Software)	Superficie 4 anillos y 8 zonas LED de iluminación fría infinitamente ajustable
	Iluminación Paralela LED de Contorno
	Luz Coaxial Opcional
Cámara Digital	Cámara Digital de Alta Resolución de 1/2.9"/1.6Mpixel
Lente de Zoom	Lente de zoom de retroalimentación electrónica de alta resolución 6.5X, Aumento Óptico: 0.7X~4.5X; Aumento de Video: 20X~129X
Software de Medición	iMeasuring
Sistema Operativo	Soporte para Sistema Operativo WIN 10/11-32/64
Idioma	Inglés, Chino Simplificado, Chino Tradicional, Opcional otras versiones de idioma
Entorno de Trabajo	Temperatura 20℃±2℃, cambio de temperatura <1℃/Hr; Humedad 30%~80%RH; Vibración <0.02g's, ≤15Hz.
Fuente de Alimentación	AC220V/50Hz; 110V/60Hz
Dimensiones (AnxPxAl)	(677552998)mm	(7906171000)mm	(8386671000)mm	(10028171043)mm	(11118671086)mm
Dimensiones del Embalaje (AnxPxAl)	(10307801260)mm	(10307801260)mm	(10307801260)mm	(113010001270)mm	(125010351460)mm
Peso Bruto/Neto	220/150Kg	242/175Kg	275/185Kg	449/350Kg	550/380Kg

Nota:

"L" representa la longitud medida en milímetros, y la precisión mecánica del eje Z depende en gran medida de la precisión del enfoque y de la superficie de la pieza de trabajo.

El aumento es un valor aproximado y está estrechamente relacionado con el tamaño y la resolución de la pantalla.

Los clientes pueden optar por agregar una lente auxiliar de 0.5X o 2X según sus necesidades para lograr el aumento de la imagen.

iMS-2010/5040 son mesas de trabajo hechas de mármol, mientras que iMS-2515/3020/4030 son mesas de trabajo hechas de metal.

Descripción del Modelo de Configuración del Producto (Ejemplo con iMS-4030):

Configuración del Sensor	2.5D	3D	2.5D	3D
Producto	Máquina de Medición por Visión 2.5D	Máquina de Medición por Visión y Contacto 3D	Máquina de Medición por Visión Semiautomática 2.5D	Máquina de Medición por Visión y Contacto Semiautomática 3D
Modelo	iMS-4030A	iMS-4030B	iMS-4030C	iMS-4030D
Tipo	A	B	C	D
Significado	Sensor de Lente de Zoom Óptico	Sensor de Lente de Zoom y Sensor de Sonda de Contacto	Sensor de Lente de Zoom y Función de Enfoque Automático del eje Z	Sensor de Lente de Zoom, Sensor de Sonda de Contacto y Función de Enfoque Automático
Enfoque Automático del eje Z	Sin	Sin	Con	Con
Sonda de Contacto	Sin	Con	Sin	Con
Software	iMeasuring2.1	iMeasuring3.1	iMeasuring2.2	iMeasuring3.2

Modelos y Especificaciones de la Máquina de Medición por Visión Manual:

Modelo	Código#	Modelo	Código#	Modelo	Código#	Modelo	Código#	Modelo	Código#
IMS-2010A	521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J
IMS-2010D	521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J
IMS-6040A	521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	------	------

Tabla Guía de Recorrido de la Máquina de Medición por Visión Manual:

Recorrido mm	Modelo	Recorrido del Eje X mm	Recorrido del Eje Y mm	Recorrido Estándar del Eje Z mm	Recorrido Máximo Personalizado del eje Z mm
100x100x100	IMS-1010	100	100	100	------
200x100x200	IMS-2010	200	100	200	300
250x150x200	IMS-2515	250	150	200	300
300x200x200	IMS-3020	300	200	200	400
400x300x200	IMS-4030	400	300	200	400
500x400x200	IMS-5040	500	400	200	400
600x400x200	IMS-6040	600	400	200	400

Otras especificaciones de recorrido se pueden personalizar según las necesidades del cliente.

Máquina de Medición por Visión Dibujos Estructurales:

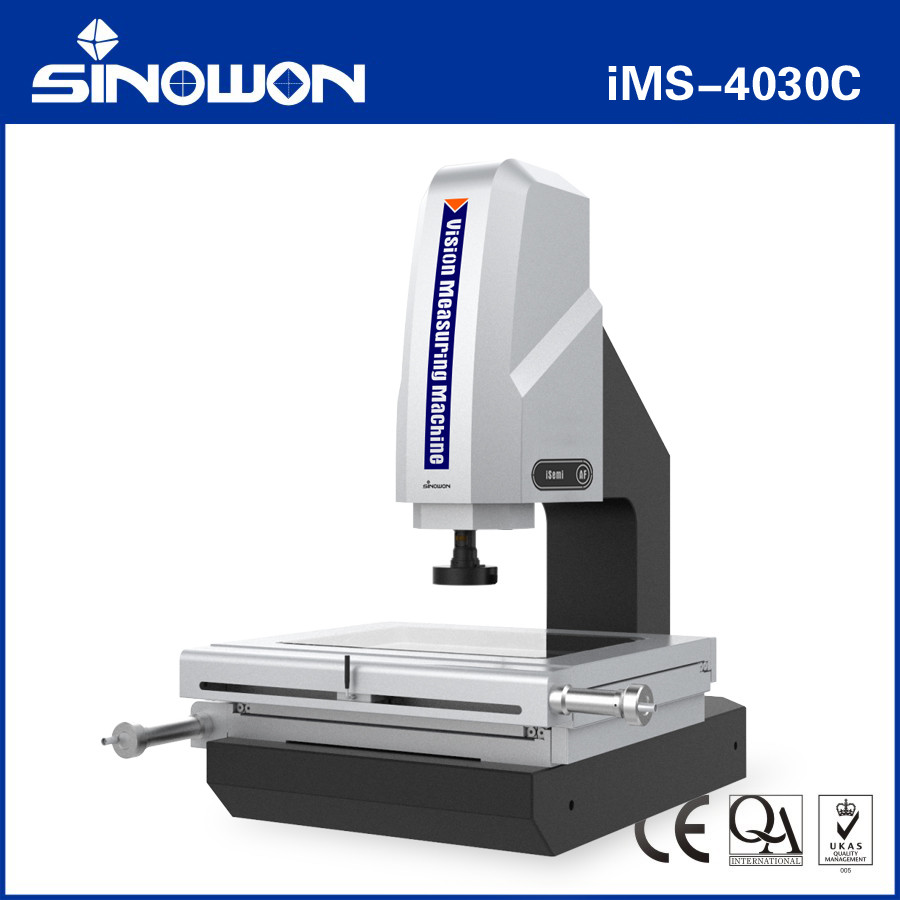

Sistema de medición semiautomático basado en la visión de alta precisión ISemi Serie IMS-4030C 1

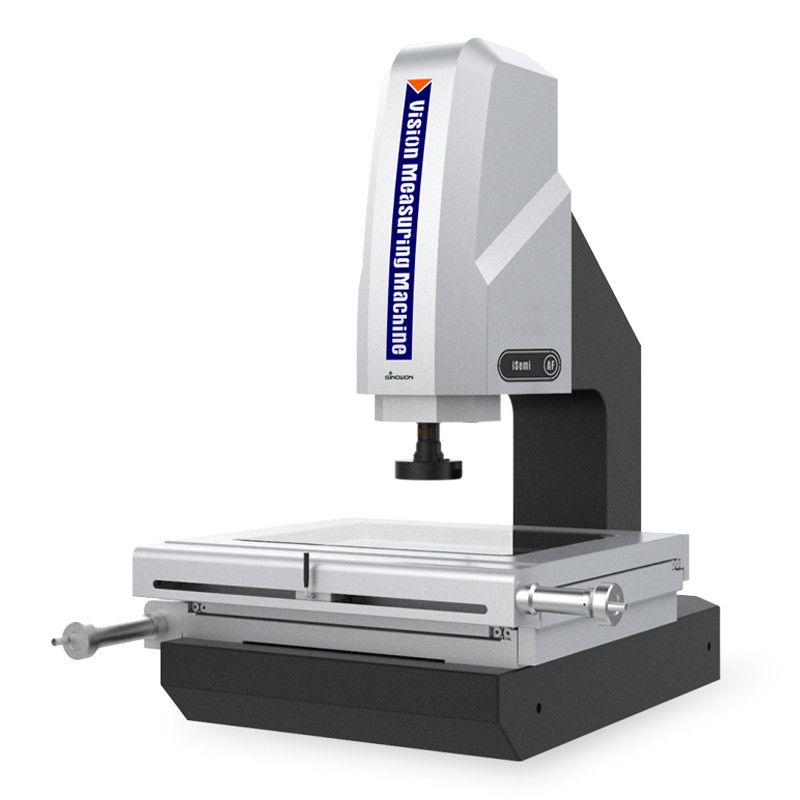

Sistema de medición semiautomático basado en la visión de alta precisión ISemi Serie IMS-4030C 2

Máquina de Medición por Visión Aplicación en la Industria:

La Máquina de medición óptica OMM, también conocida como Máquina de Medición por Visión y Máquina de Medición sin Contacto, Máquina de Medición Bidimensional, Máquina de Medición 2.5-Dimensional, con la actualización de la industria manufacturera moderna de alta precisión y micro-fabricación, adopta el método de medición de imagen óptica sin contacto para una medición rápida y precisa. La medición de dimensiones geométricas y tolerancias geométricas se vuelve inevitable.

Las máquinas de medición óptica son adecuadas para todos los campos de aplicación con el propósito de la medición de coordenadas, y se utilizan ampliamente en maquinaria, electrónica, instrumentos, hardware, plásticos y otras industrias. Tales como: moldes, tornillos, metales, accesorios, caucho, placas de PCB, resortes, hardware, electrónica, plásticos, aviación, aeroespacial, etc., supera las deficiencias de los calibradores vernier tradicionales, micrómetros y proyectores de perfil, que es una máquina de medición de alta precisión, alta eficiencia y alta fiabilidad que integra tecnologías ópticas, mecánicas, electrónicas y de procesamiento de imágenes por computadora.

El objeto a medir se amplía mediante el sistema de aumento óptico. Después de que las características de la imagen son recogidas por el sistema de cámara CCD y procesadas por algoritmos de software y computadora, el contorno y la forma de la superficie, el tamaño, el ángulo y la posición de varias piezas complejas y precisas se pueden detectar automáticamente. Micro inspección y control de calidad. Los datos de medición se pueden importar a AUTOCAD para convertirse en un dibujo de ingeniería completo, y se pueden generar documentos en formatos DXF, IGS y otros, y también se pueden importar a WORD, EXCEL y software de análisis estadístico SPC para generar CPK y varios informes estadísticos.

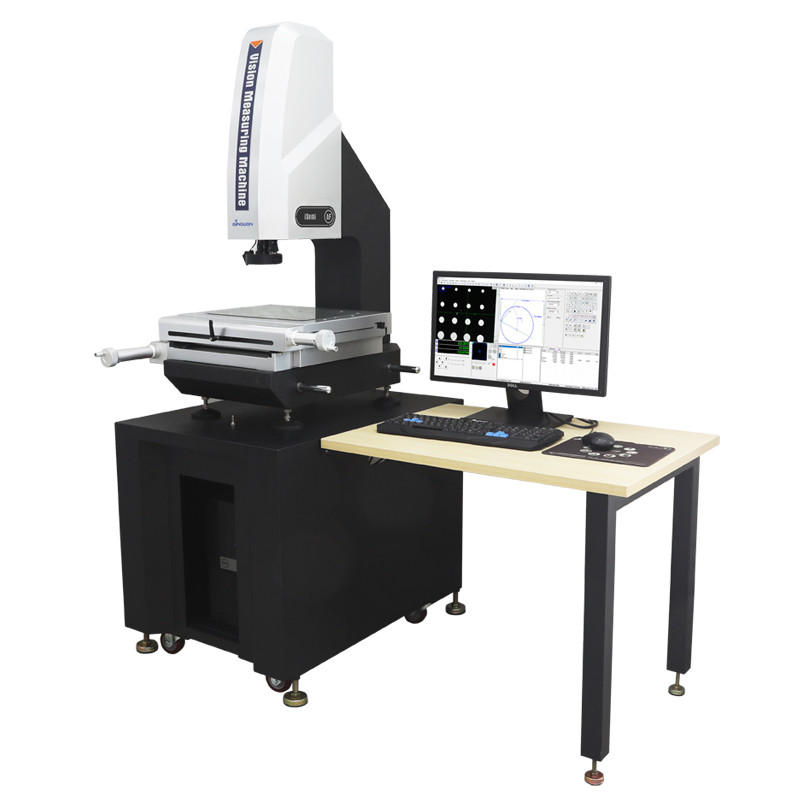

Sistema de medición semiautomático basado en la visión de alta precisión ISemi Serie IMS-4030C 3

Sistema de medición semiautomático basado en la visión de alta precisión ISemi Serie IMS-4030C 4
