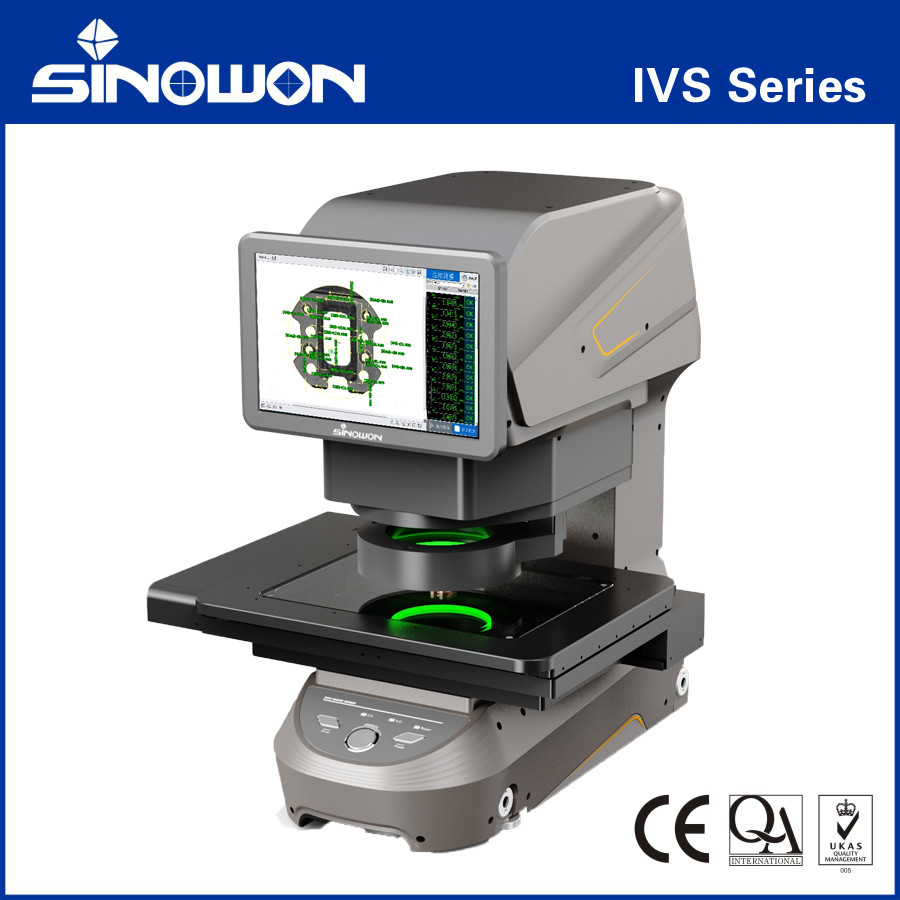

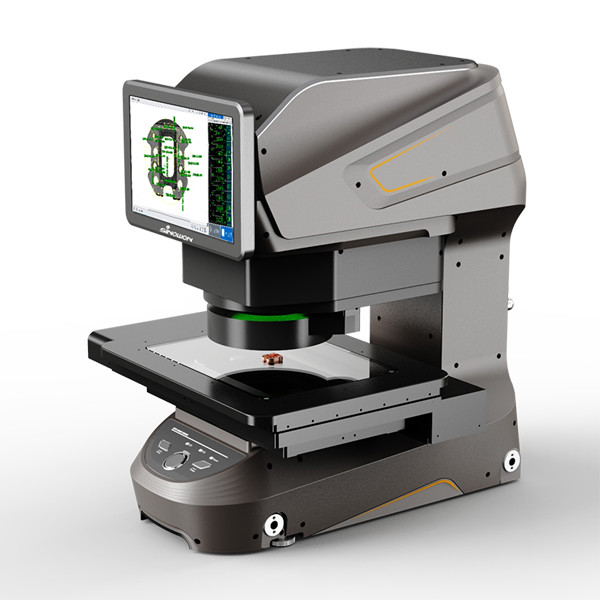

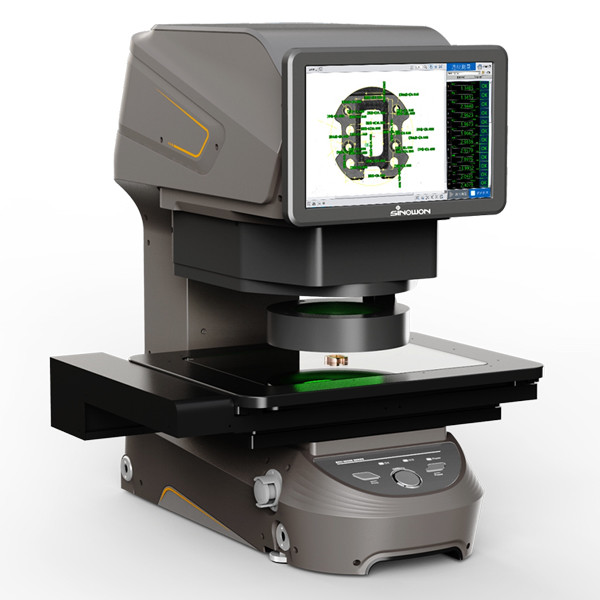

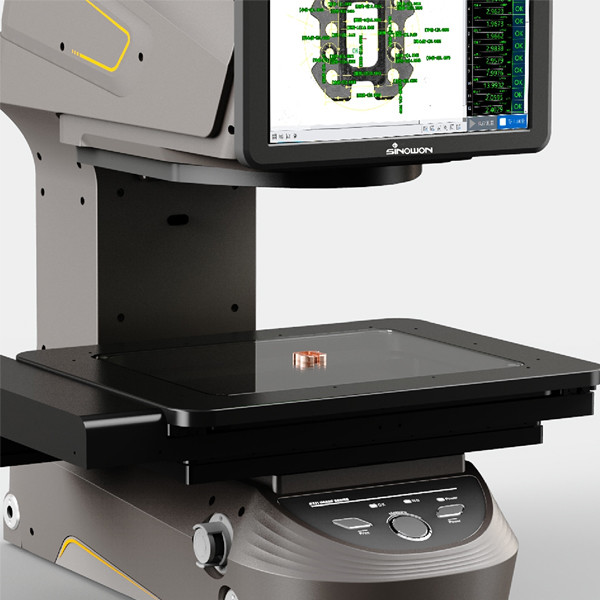

Sistema de visión instantánea de la serie IVS-202
Características del productoc:
Sistema de medición instantánea en el banco
● Estructura de la mesa, tamaño compacto, fácil de manejar.
● Medición de un botón, también se puede combinar con la señal IO para lograr una medición automática.
● El informe se puede subir automáticamente al sistema de gestión de datos.
Medición de alta precisión bajo luz superficial
● Equipado con lente telecéntrica de doble aumento y dos cámaras de 20MP, luz de superficie multiángulo automática y luz de superficie coaxial opcional.
● Con el poderoso algoritmo de cálculo de bordes de IA independiente, puede realizar fácilmente una búsqueda precisa de bordes en la superficie y filtrar las áreas no válidas para el desorden de la frontera.
● La repetibilidad de las mediciones de la luz superficial también puede alcanzar un nivel similar al de la luz de fondo.
Medición rápida y fácil operación
● Puede medir 100 dimensiones en un segundo, reduciendo enormemente el tiempo de medición.
● La interfaz de operación del software es simple y fácil de entender, y el programa de medición y la configuración de parámetros se pueden escribir fácilmente.
● Con enfoque automático, posicionamiento automático y función de medición automática, cualquier operación puede obtener resultados de medición estables.
Es muy conveniente|Un botón para medir
Combinación de hardware potente|Medición de alta precisión
Equipado con lente telecéntrica de doble aumento y dos cámaras de 20MP, luz de superficie multiángulo automática y luz de superficie coaxial opcional.,Puede realizar fácilmente una búsqueda precisa de bordes en la superficie y filtrar las áreas no válidas para el desorden de la frontera.La repetibilidad de la medición de la luz de superficie también puede alcanzar un nivel similar al de la luz de fondo.
Es fácil.|Medición rápida y fácil operación
El sistema puede medir 100 dimensiones en un segundo, reduciendo en gran medida el tiempo de medición.y el programa de medición y la configuración de parámetros se pueden escribir fácilmenteCon enfoque automático, posicionamiento automático y función de medición automática, cualquier operación puede obtener resultados de medición estables.
Especificaciones:
| Modelo |
El IVS-100D |
IVS-202D |
IVS-302D |
| Código # |
500-011 |
500-021 |
500-031 |
| Rango de medición |
X. |
φ100 |
200 mm |
300 mm |
| Y |
200 mm |
200 mm |
| Z. |
75 mm |
75 mm |
75 mm |
| Ventajas en el mercado |
Modo de alta precisión |
26 mm por 18 mm |
|
Modo de campo amplio
|
φ100 mm |
| Repetibilidad |
Modo de alta precisión |
± 1,5 μm |
| Modo de campo amplio |
± 3 μm |
| Unidad mínima |
0.1 μm |
| Precisión |
Alta precisión |
Sin obligación alguna |
± 1,5 μm |
| Con unión |
|
Se aplicarán las siguientes medidas: |
Se aplicarán las siguientes medidas: |
| En el campo amplio |
Sin obligación alguna |
± 3 μm |
| Con unión |
|
Se aplicarán las siguientes medidas: |
Se aplicarán las siguientes medidas: |
| Peso |
33 Kg |
45 Kg |
50 Kg |
| Sistema óptico |
La cámara |
1 " 20MP BW cámara * 2 |
| Lentes |
Lente telecéntrica de doble aumento |
| Luz de la superficie |
Luz elevable de dos anillos |
| Luz de fondo |
Luz de fondo paralela verde |
| Capacidad |
5 Kg |
| Software de medición |
Software de GD&T |
| Fuente de alimentación |
Las partidas de los componentes de las máquinas de la categoría 84 |
| Medio ambiente de trabajo |
Temperatura: 20 ± 3 °C, Humedad: 30-80%, Vibración: < 0,002 g, 15 Hz |
| Dimensión (L*W*H) mm |
Las medidas siguientes se aplicarán: |
Se trata de un sistema de control de las emisiones de gases de escape. |
Se trata de una muestra de las características de las máquinas de ensayo. |
