Equipo de medición coordinado de carga pesada Máquina de medición óptica automática

Máquina de medición de coordenadas de visión óptica y sondeo de carga pesada MaxTouch Serie

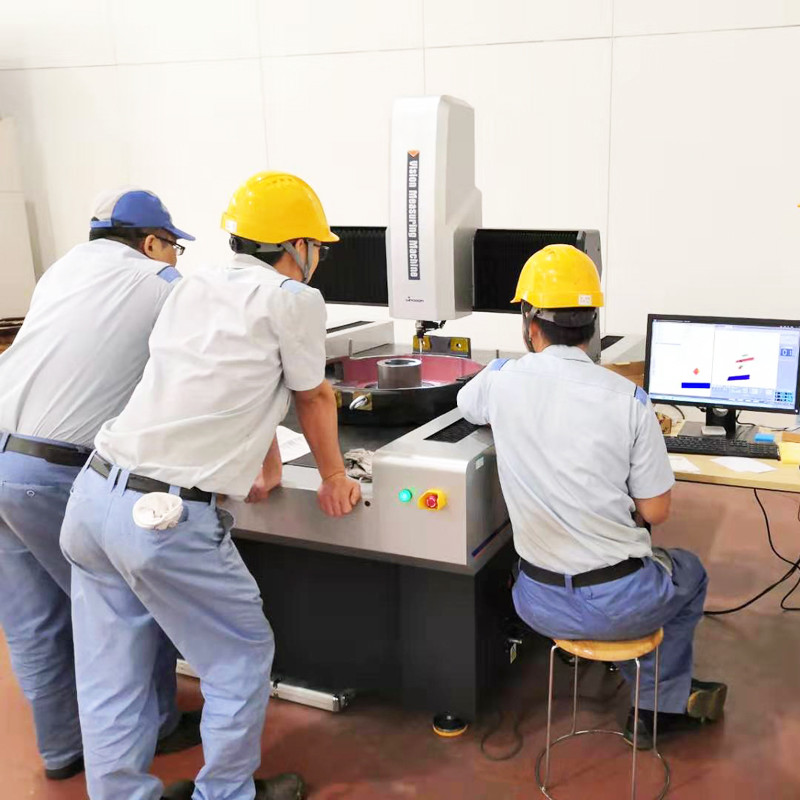

Introducción del producto:

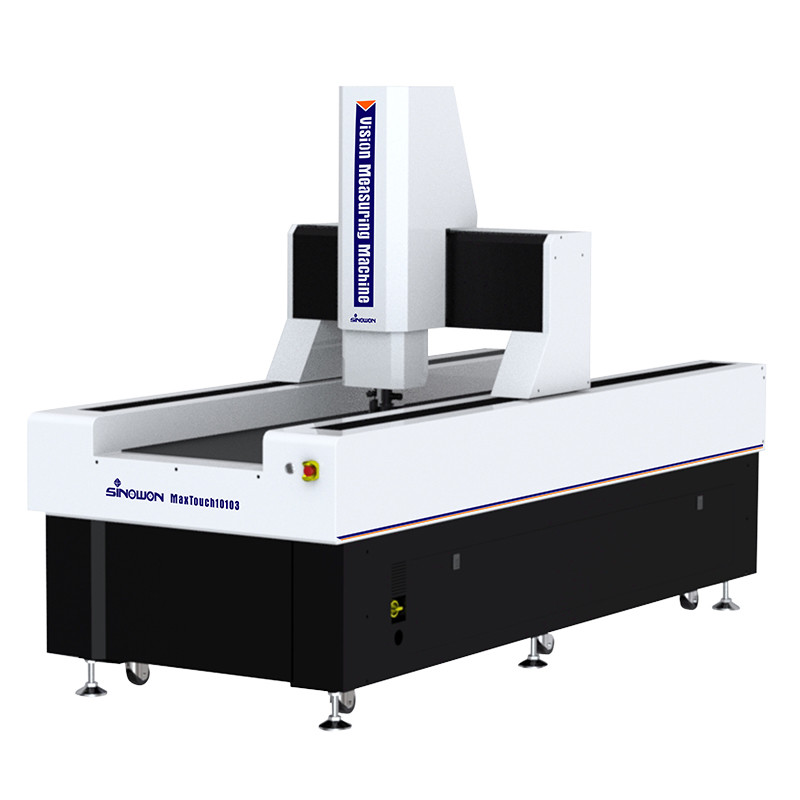

La serie MaxTouch es una máquina de medición de visión totalmente automática de tipo puente móvil diseñada para mediciones de alta precisión y de gran tamaño.cuando el objeto medido permanece inmóvil para garantizar la exactitud y estabilidad de la mediciónEs adecuado para industrias de medición tales como electrónica, dispositivos médicos, LCD, aeroespacial y aviación.

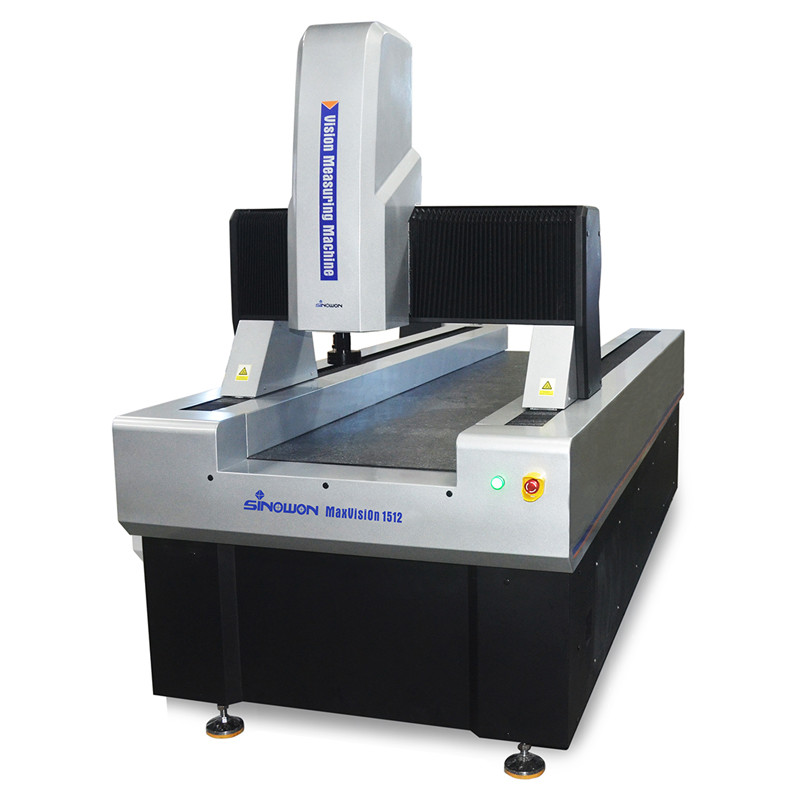

Características del productoc:

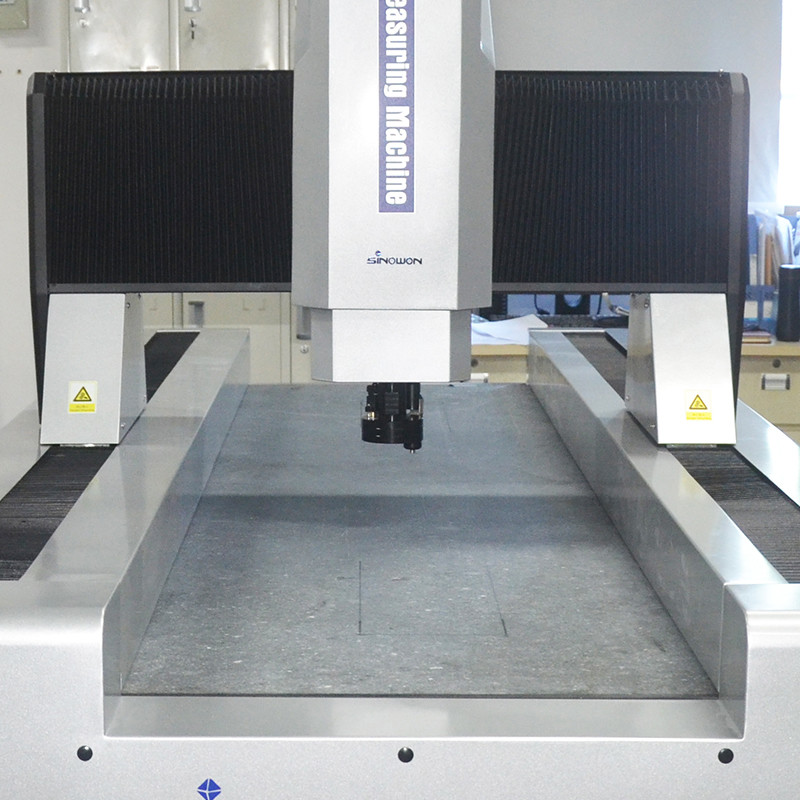

• La estructura del puente móvil de granito, la pieza de trabajo de medición está fija.
• Control automático de circuito cerrado CNC de cuatro ejes, medición totalmente automática;
• Base y pilar de granito indio, buena estabilidad;
• Escala lineal RSF importada, resolución 0.1um, tornillo de bola de molienda y servomotor CA, etc. para garantizar la precisión y estabilidad del sistema de movimiento;
• Importación de una cámara a color HD para satisfacer las necesidades de observación clara y medición precisa
• 6.5x lente zoom coaxial motorizada de alta resolución, sólo se requiere una corrección de píxeles de doble precisión y una vez;
• Fuente de luz LED de superficie de 8 zonas de 5 anillos controlada por programa, realización inteligente del ajuste de brillo de 256 niveles;
• Función potente y fácil de operar Software de medición para mejorar el control de calidad
• Opcional MCP Probe y módulo de sensor láser. Las máquinas se pueden personalizar según los requisitos de los clientes.

Especificaciones:

Nota:

L es la longitud medida ((mm), la precisión mecánica del eje Z y la precisión de enfoque están muy relacionadas con la superficie de la pieza de trabajo.

El aumento es un valor aproximado, está relacionado con la dimensión del monitor y la resolución.

Campo de visión (mm) = (diagonal*horizontal*vertical)

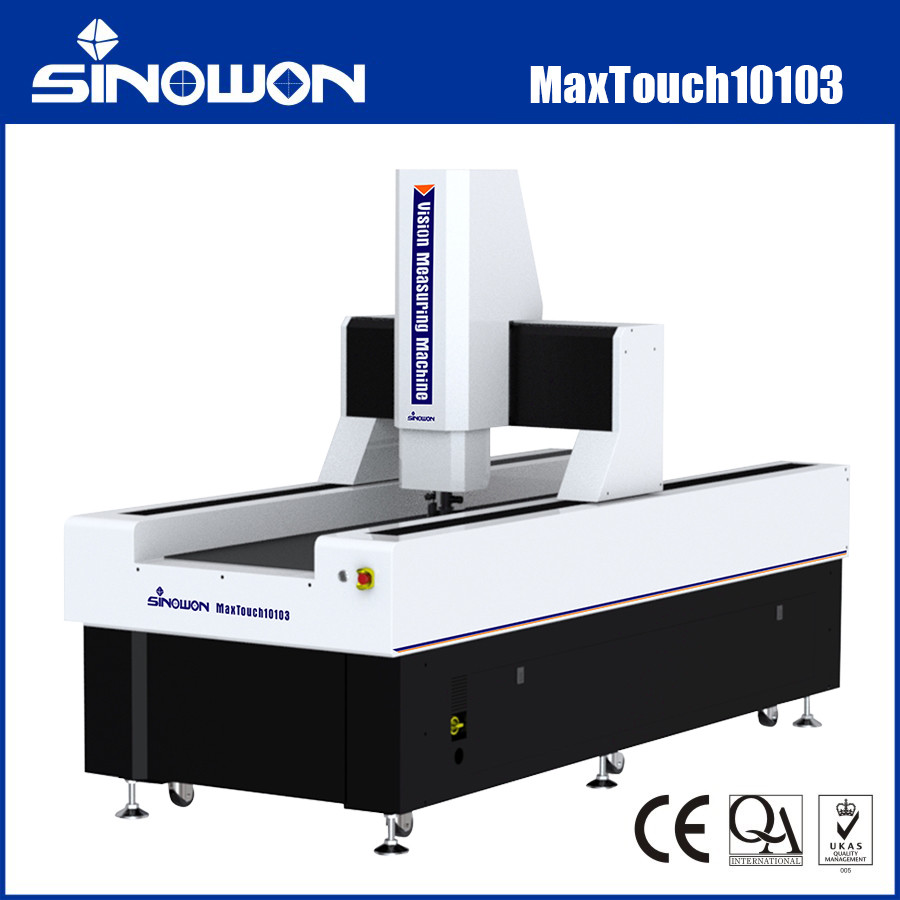

Descripción del modelo de configuración del producto (ejemplo con MaxTouch553) :

Modelos y especificaciones de las máquinas de medición de visión de carga pesada:

Máquina de medición de visión de carga pesada Cuadro de guía espacial de medición:

Otras especificaciones de viaje se pueden personalizar de acuerdo con las necesidades del cliente.

Configuración recomendada del ordenador:

El núcleo de la máquina de medición de visión es el sistema de control y el software de medición, y el sistema informático es el portador central de todas las operaciones, lo que requiere una alta estabilidad y compatibilidad.Configurar el ordenador de alto rendimiento Dell Optiplex escritorio y WIN 10/11 auténtico sistema operativo autorizado para resolver sus preocupaciones.

Introducción al software:

El software iMeasuring es un software de medición multisensorial profesional que se combina con la experiencia de diez años de los desarrolladores en la industria de la medición y la investigación de software.El principio de diseño es la operación amigable, función potente, alta precisión y estabilidad, mantenimiento simple.
● Diseño de arquitectura de software excelente y totalmente orientado a objetos, para garantizar que el software sea estable y confiable.
● Soporte con varios idiomas, no hay necesidad de instalar el paquete de idiomas y cambiar el software que es conveniente para los clientes locales.
● Software de análisis estadístico profesional SPC conectado a un software de medición, para darse cuenta de que los datos podrían exportarse automáticamente a la base de datos SPC sin necesidad de operación manual.
● El mismo modelo de software será permanente libre de actualizar, puede ayudar a reducir otros problemas para el cliente.
● Con un potente algoritmo de búsqueda de bordes, que puede ayudar a obtener el borde de la sombra o la imagen oscura y garantizar una alta precisión.
● El software puede reconocer y medir automáticamente líneas, círculos, arcos y otros elementos.
● Se basa en diferentes elementos y suministra función de construcción de elementos múltiples, tales como traducción, rotación, extracción, combinaciones, paralelo, vertical, espejo, simetría, intersección,tangente, etc.
● El software tiene la función de ajuste del punto de ruptura, puede cambiar de forma inteligente entre la medición manual y la medición automática.

Aplicación en la industria:

Máquina de medición óptica OMM, también conocida como Máquina de medición de visión y Máquina de medición sin contacto, Máquina de medición bidimensional, Máquina de medición de 2,5 dimensiones,con la modernización de la industria moderna de alta precisión y la microindustria de fabricaciónEn el caso de las imágenes ópticas, se utiliza un método de medición de imágenes ópticas sin contacto para una medición rápida y precisa.

Las máquinas de medición óptica son adecuadas para todos los campos de aplicación con el propósito de medir coordenadas, y se utilizan ampliamente en maquinaria, electrónica, instrumentos, hardware,plásticos y otras industrias. tales como: moldes, tornillos, metales, accesorios, caucho, placas de PCB, resortes, hardware, electrónica, plásticos, aviación, aeroespacial, etc., supera las deficiencias de las pinzas vernier tradicionales,el número de micrómetros, y Profile projectors, que es una máquina de medición de alta precisión, alta eficiencia y alta fiabilidad que integra tecnologías ópticas, mecánicas, electrónicas y de procesamiento de imágenes por ordenador.

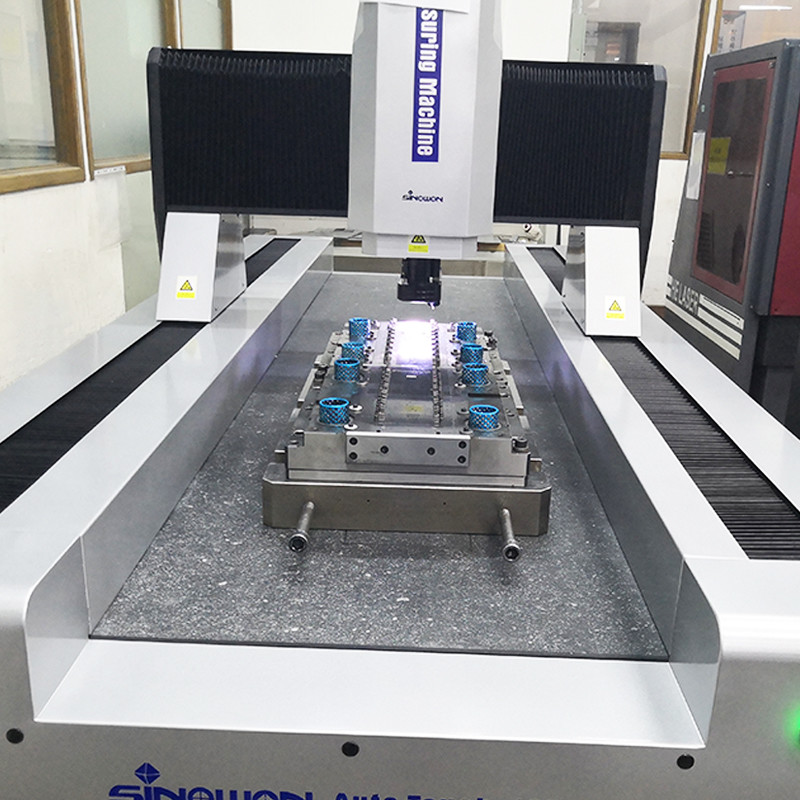

El objeto a medir se amplía mediante el sistema de aumento óptico.el contorno y la forma de la superficie, el tamaño, el ángulo y la posición de varias piezas complejas y precisas pueden detectarse automáticamente.Los datos de medición se pueden importar en AUTOCAD para convertirse en un dibujo completo de ingeniería, y documentos en DXF, IGS y otros formatos se pueden generar, y también se pueden importar en WORD, EXCEL y SPC software de análisis estadístico para generar CPK y varios informes estadísticos.
