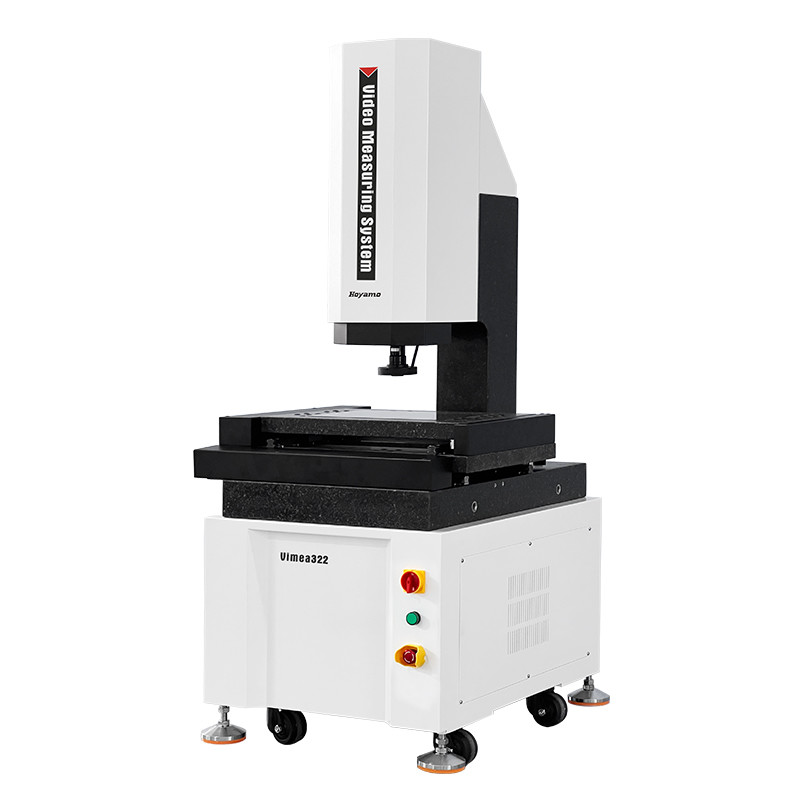

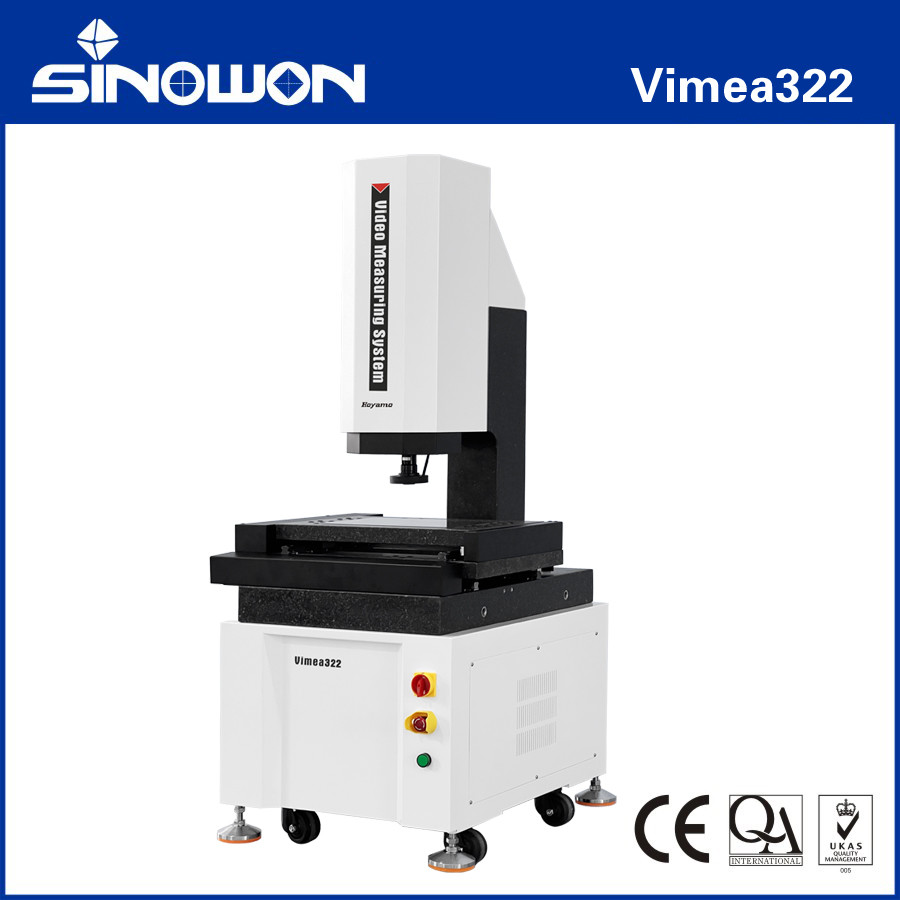

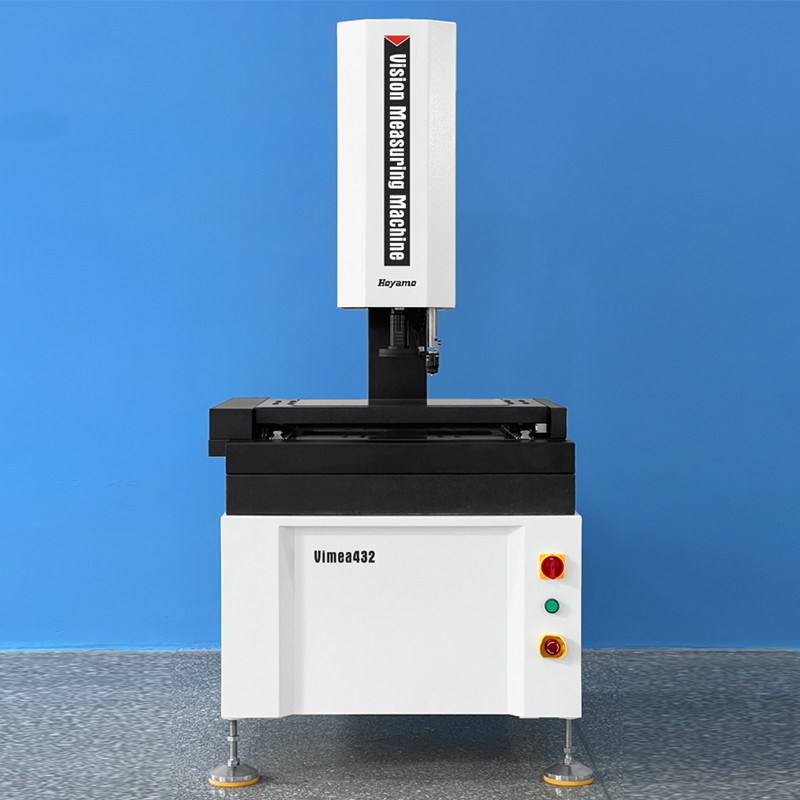

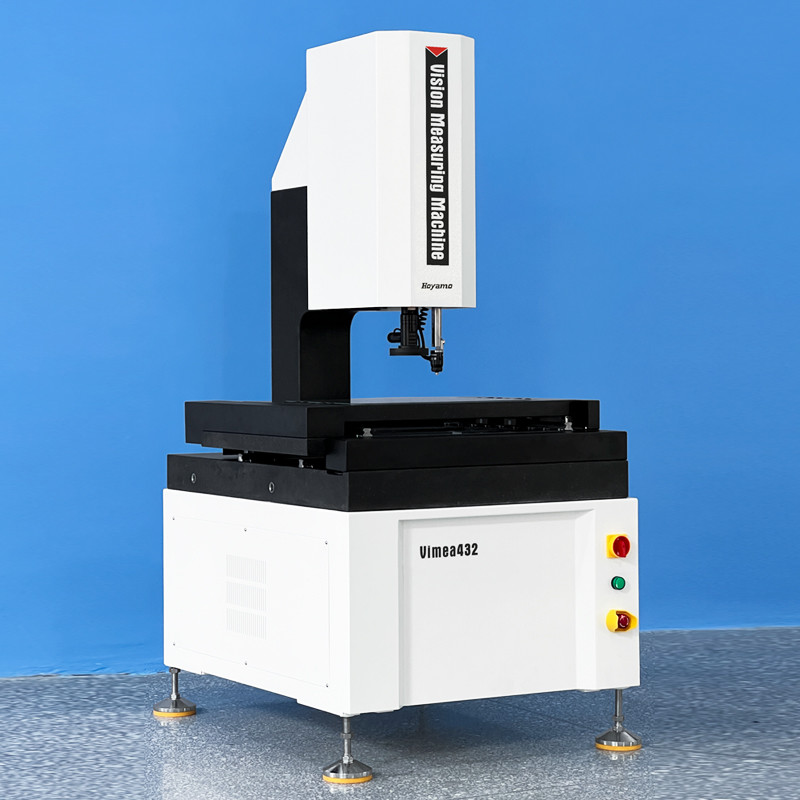

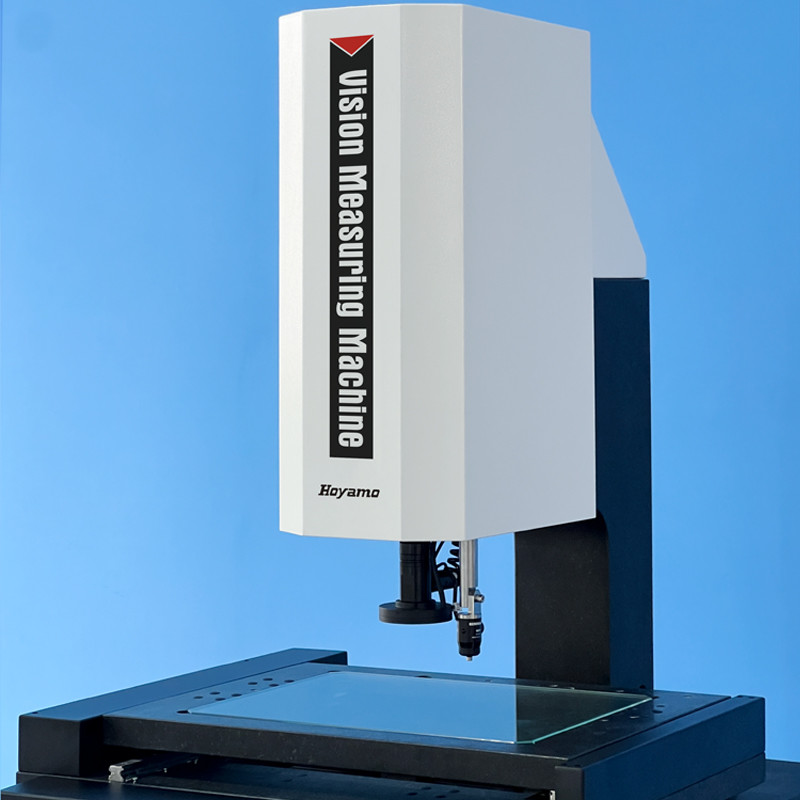

Sistema automático de medición por vídeo Vimea322 Serie
Características del producto:
1.XYZ control automático de precisión CNC de tres ejes, posicionamiento preciso;
2Base y pilar de granito, buena estabilidad;
3.Guías lineales de precisión, tornillos de bolas de grado de rectificación y servomotores CA, etc., aseguran la precisión y la estabilidad del sistema de movimiento;
4.0Una regla de rejilla de alta precisión de 0,5 μm para garantizar la precisión de posicionamiento y medición del sistema;
5.Cámara digital de alta resolución para satisfacer las necesidades de observación clara y medición precisa;
6.6.5X lente óptica de alta definición, zoom preciso, corrección de píxeles de una sola vez;
7.El sistema de iluminación de superficie LED de 8 áreas de 5 anillos controlado por programa y el sistema de iluminación de contorno LED paralelo realizan un ajuste de brillo de 256 niveles de manera inteligente;
8.El software de medición automática Vision iMeasuring con funciones potentes y fácil de operar.
Especificaciones:
| Comodidad |
Sistema automático de medición de video con voladizo de la serie Vimea |
| Modelo |
Vimea322 |
Vimea 432 |
Vimea542 |
| Viaje en el eje X/Y |
(300*200) mm |
(400*300) mm |
(500*400) mm |
| Viajes en el eje Z |
200 mm |
| Escala lineal de 3 ejes X/Y/Z ((mm) |
Resolución a escala lineal:0.5um |
| Modo de orientación |
Guía lineal de alta precisión, doble pista doble guía de deslizamiento |
| Modo de funcionamiento |
Control de joystick, funcionamiento del ratón, programa de detección automática |
| Precisión* |
El eje XY:≤2,5+L/200 ((um) |
| Eje Z:≤5,0+L/200 (um) |
| Repetibilidad |
2um |
|
Iluminación
El sistema
|
Conto |
Iluminación de contorno paralelo LED |
| Superficie |
0~255 Iluminación de superficie LED sin pasos ajustable con 5 anillos y 8 divisiones |
| Sistema de vídeo** |
1/2.9 "Cámara digital de alta resolución |
| 6.5X Objetivo de zoom manual, aumento óptico:0.7X-4.5X, Magnificación de vídeo: 28X~180X |
| Software de medición |
iMedición |
| Sistema de funcionamiento |
Soporte para el sistema operativo WIN 10/11-32/64 |
| Lenguaje |
Inglés, chino simplificado, chino tradicional, opcional otras versiones lingüísticas |
| Medio ambiente de trabajo |
Temperatura 20°C ± 2°C, cambio de temperatura < 1°C/Hr; Humedad 30%~80%RH; Vibración < 0,02 g, ≤ 15 Hz. |
| Fuente de alimentación |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Capacidad de carga |
25 kg ~ 50 kg |
| Dimensión ((WxDxH) |
(789*636*1640) mm |
(961*747*1640) mm |
En el caso de los productos de las categorías IIa y IIIa, el valor del producto de la categoría IIa es el valor del producto de la categoría IIa. |
| Dimensión del embalaje ((WxDxH)) |
(1040*900*1900) mm |
(1140*1000*1900) mm |
(1260*1100*1900) mm |
| Peso bruto/peso neto |
200 kilos |
320 kilos |
505Kg |
Nota:
L es la longitud medida ((mm), la precisión mecánica del eje Z y la precisión de enfoque están muy relacionadas con la superficie de la pieza de trabajo.
El aumento es un valor aproximado, está relacionado con la dimensión del monitor y la resolución.
0.5X o 2X objetivo es opcional disponible según las necesidades.
Descripción del modelo de configuración del producto (ejemplo con Vimea322):
| Categoría de productos |
2.5D |
3D |
2.5D |
3D |
| Comodidad |
2.5D Sistema automático de medición por vídeo |
3D automático
Sistema de medición de contacto y vídeo
|
2.5D automático
Sistema de medición por láser y vídeo
|
Multisensorial automático 3D
Máquina de medición
|
| Modelo |
Vimea322A |
Vimea322B |
Vimea322C |
Vimea322D |
| El tipo |
A. No |
B. El trabajo |
C. Las |
D |
| Significado |
Sensor óptico de lente de zoom |

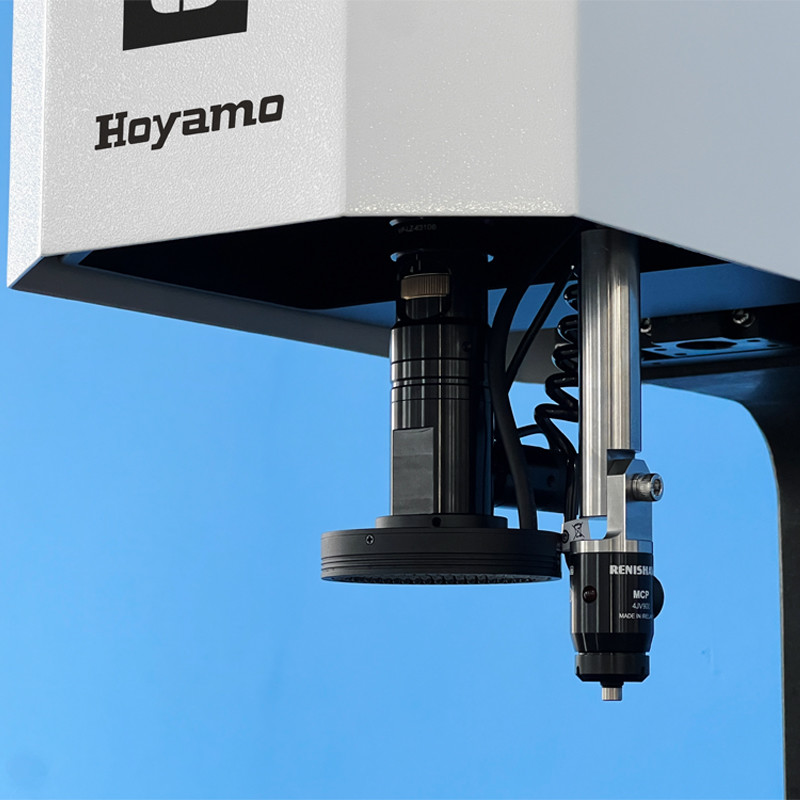

Sensor de lente de zoom y sensor de sonda de contacto |
Sensor de lente zoom y sensor láser |
Sensor de lente zoom, sensor de sonda de contacto y sensor láser |
| Proba de contacto |
Sin |
El equipo de MCP-Kit1 |
Sin |
El equipo de MCP-Kit1 |
| Módulo láser |
Sin |
Sin |
El láser de Omron |
El láser de Omron |
| Versión del software |
Mejora4.1 |
Mejora4.2 |
Mejora 5.0 |
Mejora 5.1 |
Modelos y especificaciones de los sistemas de medición automática por vídeo con voladizo:
| Modelo |
Código # |
Modelo |
Código # |
Modelo |
Código # |
| Vimea322A |
524-120G |
Vimea 432A |
524-120H |
Vimea542A |
524-120J |
| Vimea322B |
524 a 220G |
Vimea 432B |
524 a 220H |
Vimea542B |
524 a 220J |
| Vimea322C |
524 a 320G |
Vimea 432C |
524-320H |
Vimea 542C |
524 a 320J |
| Vimea322D |
524 a 420G |
Vimea 432D |
524-420H |
Vimea542D |
524-420J |
Sistema automático de medición por vídeo con voladizo:
| Viajes |
Modelo
|
Precisión |
Viajes en el eje X
En el caso de los
|
Viajes de YAxis
En el caso de los
|
Z Eje Viaje estándar
En el caso de los
|
Eje Z Viaje máximo personalizado
En el caso de los
|
| E1x, y |
E1z |
| 300x200x200 |
Vimea322 |
2.5+L/200 |
5.0+L/200 |
300 mm |
200 mm |
200 mm |
250 mm |
| 400x300x200 |
Vimea 432 |
2.5+L/200 |
5.0+L/200 |
Cuatrocientos milímetros |
300 mm |
200 mm |
300 mm |
| 500x400x200 |
Vimea542 |
2.5+L/200 |
5.0+L/200 |
500 mm |
Cuatrocientos milímetros |
200 mm |
Cuatrocientos milímetros |
