Soluciones de medición de dureza con probador de dureza ultrasónico de precisión para bolas de acero

I. Especímenes y requisitos de prueba:

Especímenes: Bola de acero (Figura 1)

Material: Acero

Tamaño de la bola de acero: 11 mm

Requisitos: Es necesario probar la dureza del producto de la bola de acero.

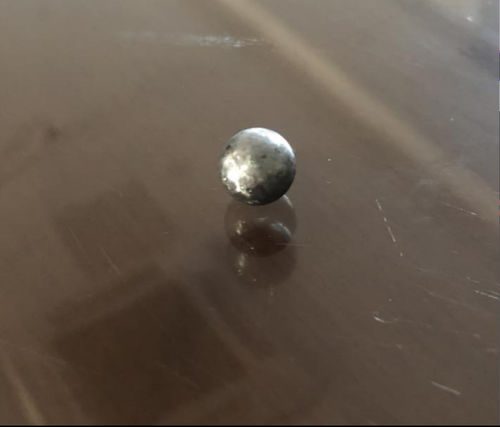

Fig.1 Dibujo físico del espécimen

II. DesafíosAfrentados porClientes:

El cuerpo del durómetro Rockwell de sobremesa tradicional es relativamente pesado, generalmente se utiliza para la medición en laboratorio, la indentación es grande después de la medición, y la bola de acero ya no se puede utilizar para bienes, y solo se puede desechar, por lo que solo es adecuado para pruebas destructivas de dureza por muestreo aleatorio, y no es adecuado para que los usuarios realicen una inspección de dureza a gran escala de piezas de trabajo en el sitio.

El durómetro Vickers es exigente con el operador, de baja eficiencia, y no es adecuado para que los clientes inspeccionen productos de alto volumen.

El durómetro Leeb portátil utiliza el principio de impacto Leeb para medir la dureza del producto, lo que tiene altos requisitos para el tamaño y el peso de la pieza de trabajo medida, y solo puede medir piezas de trabajo grandes y medianas (requisito teórico de 5 kg). No puede medir piezas de trabajo de forma especial, piezas de trabajo pequeñas, piezas de trabajo delgadas (incluyendo galvanoplastia, recubrimiento por pulverización, capa de nitruro, etc.). Por lo tanto, no puede medir la dureza de las bolas de acero con un durómetro Leeb.

El gerente de calidad del cliente se enfrentaba al desafío de la falta de equipos de prueba para verificar completamente la dureza de las piezas de trabajo y quería encontrar una solución de medición de dureza eficiente y no destructiva.

III. Soluciones:

Basándonos en los desafíos actuales del cliente, decidimos utilizar un durómetro ultrasónico para medir los especímenes.

El tiempo de medición única del durómetro ultrasónico es de aproximadamente 4 segundos/vez, lo que es más de 17 veces superior a la eficiencia de medición del durómetro Rockwell de sobremesa y más de 40 veces superior a la eficiencia de medición del durómetro Vickers de sobremesa.

El diámetro de la indentación después de la medición con el durómetro ultrasónico es de 0,026 mm. El diámetro de la indentación después de la medición con el durómetro Rockwell es de 0,484 mm (ver la Figura 2 para la indentación). Después de medir con el durómetro ultrasónico, no afectará el montaje y uso posterior del usuario.

El durómetro ultrasónico de precisión Sinowon adopta una pequeña fuerza de prueba de carga, que puede medir la dureza cromada del rollo de la pieza polar de la batería en lotes sin dañar la pieza de trabajo después de la calibración, para garantizar eficazmente la calidad de producción del producto.

Figura 2. Uso del microscopio de alta definición VM-500 de Sinowon para ampliar 412 veces para observar la comparación de la indentación de medición de dureza ultrasónica y el diámetro de la indentación de medición de dureza Rockwell

IV. Resultados de la prueba:

Probamos los valores de dureza de los especímenes utilizando un durómetro micro, dureza Rockwell y durómetro ultrasónico respectivamente.

V. PruebaConclusiones:

A través del análisis de datos anterior, se extraen las siguientes conclusiones:

El durómetro ultrasónico SU-300 puede verificar completamente la dureza de los especímenes de bolas de acero y detectar rápidamente los productos que no cumplen con el estándar de dureza.

El durómetro ultrasónico tiene las ventajas de alta velocidad, portabilidad y alta precisión. Puede resolver muchas irregularidades, piezas de trabajo grandes y piezas de trabajo que no se pueden probar con un durómetro de sobremesa. Se puede utilizar para la inspección de dureza in situ de grandes cantidades de piezas de trabajo terminadas, y no hay necesidad de preocuparse por el problema del desecho del producto después de la prueba de dureza.

El durómetro ultrasónico utiliza una pequeña fuerza de prueba de carga para medir piezas de trabajo más delgadas que el durómetro Leeb no puede medir, como placas delgadas, tuberías de paredes delgadas, capas de galvanoplastia, recubrimientos por pulverización, superficies de nitruración, superficies carburizadas y otras durezas superficiales. No quedan indentaciones visibles en la superficie de la pieza de trabajo después de la prueba. Por lo tanto, es ideal para usuarios de alta gama que requieren que no se dañe la superficie del producto, y puede realizar la medición de la dureza sin dañar el producto terminado.

Con el software de procesamiento de datos SPC, admite datos en línea y datos históricos para recibir estadísticas, datos de medición visualizados, visualización de iconos intuitivos, puede establecer límites superiores e inferiores, resaltar anomalías, admitir el guardado y la exportación de informes, y los datos de prueba se pueden rastrear.

El durómetro ultrasónico de la serie SU-300 de Sinowon Precision proporciona una solución eficiente de prueba de dureza in situ para la producción industrial moderna. Al tiempo que mejora el control de calidad de la empresa, reduce la pérdida de la empresa y aumenta las ganancias de la empresa.
