Tester de dureza ultrasónica de precisión Soluciones de medición de tubos de acero inoxidable

Tester de dureza ultrasónica de precisión Soluciones de medición de tubos de acero inoxidable

I. PruebaEl Sejemplares yR- ¿Qué es eso?

Pieza de trabajo: tubo de acero inoxidable (Fig. 1).

Diámetro del producto: 10-20 mm

Requisito de dureza de medición 130~220HV

Requisitos de ensayo: inspección completa en línea

Instrumento utilizado: probador de dureza ultrasónica SU-400M (sonda 3N motorizada)

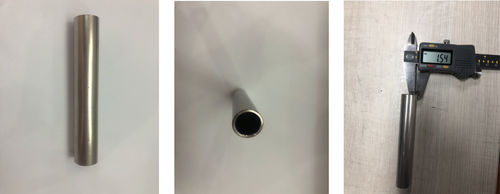

Figura 1. Dibujo físico de la muestra

II. ActualidadP¿ Qué pasa?Pungüentos:

1Hay una hendidura notable después de la medición, por lo que sólo se puede tomar muestras.

2El probador de dureza portátil de Leeb utiliza el principio de impacto de Leeb para medir la dureza del producto, que tiene altos requisitos para el tamaño y el peso de la pieza de trabajo medida,y sólo puede medir piezas de trabajo grandes y medianas (requisito teórico de 5 kg)No puede medir piezas de forma especial, piezas pequeñas, piezas delgadas (incluyendo galvanoplastia, recubrimiento por rociado, capa de nitruro, etc.).no es posible probar la dureza cromada de los rollos con dureza de Leeb.

El probador de dureza ultrasónica de Sinowon Precision adopta una fuerza de prueba de carga pequeña,que puede llevar a cabo una inspección completa no destructiva de la dureza de los tubos de acero inoxidable sin dañar la pieza de trabajo después de la calibración, garantizando efectivamente la calidad de producción de los productos.

Los clientes también querían encontrar un método de medición de dureza eficiente y no destructivo para una medición y detección rápidas.

III. Soluciones

Basándonos en los puntos de dolor de medición actuales, decidimos usar un probador de dureza ultrasónica para medir la muestra.

Debido a que el tiempo de una sola medición del probador de dureza ultrasónica es de aproximadamente 6 segundos/tiempo, la eficiencia aumenta 17 veces en comparación con el probador de dureza de escritorio Rockwell.Y el diámetro de la hendidura después de la medición por el probador de dureza ultrasónica es 0.026 mm, y el diámetro de la hendidura después de la medición por el probador de dureza de Rockwell es de 0,484 mm (véase la figura 2 para la hendidura).no afecta al montaje y uso posteriores del usuario.

Figura 2.Usando el microscopio de alta definición Sinowon VM-500 para magnificar 412 veces para observar la comparación de la hendidura de medición de dureza ultrasónica y el diámetro de la hendidura de medición de dureza de Rockwell

IV. Comparación deT.EsRlos resultados conM.IcrodurcidadT.estero y- ¿ Qué?El ultrasonidoH.el ardorT.Ester.

Tester de dureza Micro Vickers (fuerza de ensayo 300 gf)

Teste de dureza por ultrasonidos SU-400M(fuerza de ensayo 300 gf)

Nota: Los valores marcados en rojo son los valores máximo y mínimo de la misma muestra medida 5 veces.

Imagen de medición de campo del probador de dureza Micro Vickers:

Imágenes de medición de campo del probador de dureza ultrasónica:

V. Conclusión del ensayo:

A partir del análisis de los datos anteriores, se extraen las siguientes conclusiones:

Los probadores de dureza por ultrasonidos son fáciles de operar y muy confiables, lo que permite mediciones precisas de dureza.

El probador de dureza ultrasónica tiene las características de portabilidad, alta eficiencia, alta precisión y no destructividad.Puede resolver muchos problemas de dureza de la pieza de trabajo que no pueden ser probados por el escritorio y Leeb duridad probador, y proporciona un método eficiente de ensayo de dureza in situ para la producción industrial moderna.

El uso del probador de dureza ultrasónica no solo mejora el control de calidad de la empresa, sino que también reduce la pérdida de la empresa y aumenta la ganancia de la empresa.
