Pruebador de dureza ultrasónica de precisión Solución de medición de dureza de batería de nueva energía

I. PruebaEl Sejemplares yR- ¿Qué es eso?

Pieza de trabajo: rodillo de pieza de poste de batería de nueva energía (Fig. 1).

Diámetro del producto: 800 mm

espesor de la chapa cromada: 200 μm

El valor de las demás partidas del producto es igual o superior a la media de las partidas del producto

Rayo circular: 2um

Requisitos de medición: medir la dureza del cromo del rollo de la pieza del poste de la batería.

Instrumento utilizado: probador de dureza del rollo SU-300M

Fig. 1. rodillos de piezas del poste de la batería

II. Desafíos a los que se enfrentan los clientes:

1. el probador de dureza de Rockwell, el probador de dureza de Brinell, el probador de dureza de Vickers, el producto es demasiado grande para medirlo directamente. es necesario medir el producto después de cortarlo, lo cual es ineficiente,y el producto sólo puede desecharse después de su detecciónEn la práctica, este método de ensayo no es adecuado para la inspección de lotes.

2El probador de dureza portátil de Leeb utiliza el principio de impacto de Leeb para medir la dureza del producto, que tiene altos requisitos para el tamaño y el peso de la pieza de trabajo medida,y sólo puede medir piezas de trabajo grandes y medianas (requisito teórico de 5 kg)No puede medir piezas de forma especial, piezas pequeñas, piezas delgadas (incluyendo galvanoplastia, recubrimiento por rociado, capa de nitruro, etc.).no es posible probar la dureza cromada de los rollos con dureza de Leeb.

El responsable de calidad del cliente se enfrentó al reto de carecer de los equipos de ensayo para controlar la dureza cromada de los rollos y quería encontrar una solución eficiente,Solución de medición de dureza no destructiva.

III. Soluciones

Basándonos en los desafíos actuales del cliente, decidimos usar un probador de dureza ultrasónica para medir la muestra.

El tiempo de medición del probador de dureza ultrasónica es de aproximadamente 4 segundos/tiempo. which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

El diámetro de hendidura después de la medición por el probador de dureza ultrasónica es de 0,026 mm. El diámetro de hendidura después de la medición por el probador de dureza Rockwell es de 0.484 mm (véase la figura 2 para la hendidura). Después de medir con el probador de dureza ultrasónica, no afectará al montaje y uso posteriores del usuario.

El probador de dureza ultrasónica de Sinowon Precision adopta una fuerza de prueba de carga pequeña,que puede medir la dureza cromada del rodillo de la pieza del poste de la batería en lotes sin dañar la pieza de trabajo después de la calibración, para garantizar efectivamente la calidad de producción del producto.

Figura 2.Usando el microscopio de alta definición Sinowon VM-500 para magnificar 412 veces para observar la comparación de la hendidura de medición de dureza ultrasónica y el diámetro de la hendidura de medición de dureza de Rockwell

IV. PruebaR¿Qué es esto?

Estadísticas y análisis de los datos medidos por un probador de dureza ultrasónica en muestras de rodillos.

Nota: Los valores marcados en rojo son los valores máximos y mínimos de la misma muestra medida 6 veces.

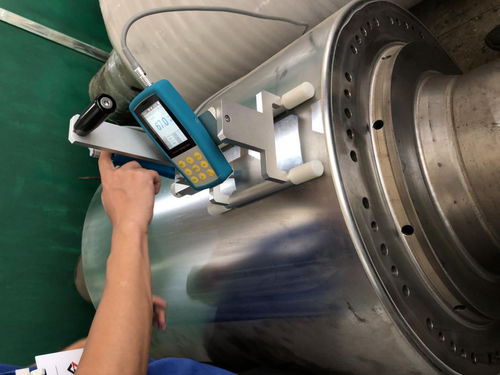

El tiempo de prueba es de aproximadamente 4 segundos, vea el video de prueba para más detalles.

V. PruebaPInfecciones

VI. PruebaC. LasLas conclusiones:

A partir del análisis de los datos anteriores, se extraen las siguientes conclusiones:

El probador de dureza ultrasónica es sencillo de operar, tiene una alta estabilidad y sólo necesita preparar una muestra de tratamiento superficial del mismo material que el producto probado,que puede lograr una medición precisa de la dureza.

El probador de dureza ultrasónica tiene las ventajas de velocidad rápida, portabilidad, alta precisión, etc., que puede resolver muchas piezas de trabajo irregulares y grandes,y piezas de trabajo que no puedan ser probadas por un probador de dureza de escritorioPuede utilizarse para la inspección de dureza in situ de grandes cantidades de piezas terminadas, y no hay necesidad de preocuparse por el problema de la chatarra del producto después de la prueba de dureza.

El probador de dureza ultrasónica utiliza una pequeña fuerza de prueba de carga para medir piezas de trabajo más delgadas que el probador de dureza Leeb no puede medir, como placas delgadas, tuberías de paredes delgadas, capas de galvanoplastia,Revestimientos por pulverizaciónNo se dejan hendiduras visibles en la superficie de la pieza de trabajo después del ensayo.es ideal para usuarios de gama alta que no requieren daños en la superficie del producto, y puede realizar mediciones de dureza sin dañar el producto terminado.

Con software de procesamiento de datos SPC, admite datos en línea y datos históricos para recibir estadísticas, datos de medición visualizados, visualización de iconos intuitiva, puede establecer límites superiores e inferiores,resaltar las anomalías, apoya los informes de ahorro y exportación, y los datos de ensayos pueden rastrearse.

El probador de dureza ultrasónica de la serie Sinowon Precision SU-300 proporciona una solución eficiente de prueba de dureza in situ para la producción industrial moderna.Al mismo tiempo que mejora el control de calidad de la empresa, reduce las pérdidas de la empresa y aumenta los beneficios de la empresa.

Los siguientes parámetros pueden medirse con el [probador de dureza ultrasónica motorizado SU-300M con soporte especial para rodillos de sonda motorizados]:

1. evaluación de la calidad del material: la medición de la dureza puede ayudar a evaluar la calidad del material de los rollos.con una mejor resistencia al desgaste y durabilidad.

2Evaluación del rendimiento del rollo: mediante la medición de la dureza del rollo, se pueden evaluar sus características de rendimiento, como su capacidad para soportar altas presiones y cargas pesadas.Cuanto mayor sea la dureza, cuanto más el rollo pueda soportar presiones y cargas mayores.

3. Inspección de calidad de la chapa cromada: La chapa cromada es una capa protectora comúnmente utilizada, que puede proporcionar resistencia al desgaste y resistencia a la corrosión en la superficie del rollo.Mediante la medición de la dureza del cromo, su calidad y grosor pueden evaluarse para garantizar que posee propiedades de protección adecuadas.

4Control de calidad: La medición de la dureza es una parte importante del control de calidad, que se puede utilizar para garantizar la consistencia y la estandarización en el proceso de fabricación de rollos.Mediante la medición de la dureza con regularidad, se pueden detectar los rollos no conformes y se pueden tomar las medidas adecuadas para repararlos o sustituirlos
