Aplicación del probador de dureza ultrasónica en la medición de dureza de los accesorios de tuberías redondas de metal grandes

Aplicación del probador de dureza ultrasónica en la medición de dureza de los accesorios de tuberías redondas de metal grandes

Los resultados de los ensayos de dureza pueden reflejar las diferencias en la composición química, la microestructura y el proceso de tratamiento de los materiales en determinadas condiciones.La prueba de dureza es la más utilizada, el método de ensayo más rápido y económico en el ensayo de propiedades mecánicas.

- ¿ Qué?DurezaM.el desarrollo de- ¿ Qué?el argoM.el mismoR- ¿ Qué?Pel mismoF: el precioEn el caso de las empresas de la industria de la construcción, el valor de la inversión se calcula en función de los costes de producción.

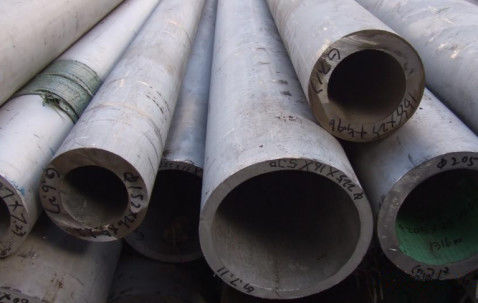

Figura 1: Accesorios para tubos de metal de gran tamaño

Los métodos de prueba comúnmente utilizados incluyen el probador de dureza Brinell, el probador de dureza Rockwell y el probador de dureza Vickers.

Los métodos de ensayo de dureza portátil comúnmente utilizados incluyen el probador de dureza de Leeb, el probador de dureza ultrasónica, etc.

El probador de dureza de Brinell y el probador de dureza de Rockwell utilizan el método de prueba de dureza macroscópica.El valor de dureza de Brinell es la fuerza de detección dividida por la superficie esférica de la hendidura, y el probador de dureza de Rockwell es el incremento residual de la profundidad de hendidura. El valor de dureza de Vickers es la fuerza de detección dividida por el área de superficie de hendidura.

La dureza de Brinell y Rockwell se mide por la presión macroscópica, el gran diámetro de la bola de la hendidura y el gran diámetro de la hendidura (Fig. 2).Vickers tiene altos requisitos para el nivel de operación del operador y el largo tiempo de operaciónPor lo tanto, el probador de dureza de escritorio es adecuado para la inspección por lotes, la inspección in situ de piezas de trabajo grandes y pruebas no destructivas.

En 1961, el Dr. Claus Kleesattel inventó el método UCI (impedencia de contacto ultrasónica).y amplia gama de aplicaciones, se ha utilizado ampliamente en las últimas décadas y se ha convertido en uno de los métodos de ensayo de dureza más importantes y fiables.

Figura 2.Usando el microscopio de alta definición Sinowon VM-500 para magnificar 412 veces para observar la comparación de la hendidura de medición de dureza ultrasónica y el diámetro de la hendidura de medición de dureza de Rockwell

(El diámetro de hendidura del probador de dureza ultrasónica es de 0,026 mm, y el diámetro de hendidura del probador de dureza Rockwell es de 0,484 mm)

II. Las empresas.UltrasonidoH.el ardorT.el esterNotrabajaPel principio

La impedancia de contacto ultrasónica es un método de hendidura dinámica que no mide las hendiduras directamente.Una varilla vibrante con una incisión específica (incisión de diamante de pirámide cuadrangular regular) al final se estimula para realizar vibraciones ultrasónicas longitudinalesSi se presiona el penetrador en la superficie de ensayo con una cierta fuerza de ensayo, se impedirá la vibración longitudinal de la varilla vibrante y se modificará la frecuencia de resonancia.La cantidad de cambio es una función de la superficie de la hendidura y el módulo efectivo de elasticidad del sistema, y el valor de dureza se obtiene a partir de la cantidad de cambio de frecuencia.

El artículo.Dificultad enM.El Consejo Europeo deH.La intensidad de- ¿ Qué?el argoPel mismoF: el precioLas cosas

Debido a su peso pesado, el probador de dureza de escritorio solo se puede usar en un lugar fijo en un laboratorio o taller.La pieza es grande, y el uso de la medición de dureza de escritorio debe ser cortado antes de utilizar la medición del probador de dureza de escritorio, la eficiencia de detección es baja, y el producto sólo puede ser desechado después de la prueba.Por lo tanto, solo es adecuado para muestreo aleatorio de pruebas de dureza destructiva y no es adecuado para que los usuarios realicen inspecciones de dureza a gran escala de piezas en el sitio.

La medición portátil de Leeb comenzó a utilizarse en la tecnología de medición de dureza en 1978.El probador de dureza Leeb utiliza el principio de impacto para calcular el valor de dureza por la relación entre la velocidad del rebote y la velocidad de impactoDebido a que el probador de dureza de Leeb tiene altos requisitos para el tamaño, el peso y la rugosidad de la pieza de trabajo medida, y la hendidura es obvia después de la medición,no es adecuado para la inspección completa del producto.

- ¿Qué es esto? En comparación con elescritoriolos probadores de dureza, los probadores de dureza ultrasónica tienen las siguientes ventajas:

La velocidad de detección es rápida y la eficiencia es alta.

Los probadores de dureza tradicionales de Rockwell, Brinell y Vickers deben cargar un cierto valor de fuerza en la pieza de trabajo y luego descargar y medir la profundidad de la hendidura.diámetro y diagonal de la pieza de trabajo después de su carga, y toma aproximadamente 30 ~ 50 segundos para probar una pieza de trabajo.

El probador de dureza ultrasónica adopta el método electrónico de medición, y el sensor de sonda ultrasónica mide a través del cambio de frecuencia ultrasónica,y sólo toma 3 ~ 5 segundos para probar una pieza de trabajo, lo que mejora en gran medida la eficiencia del trabajo.

Fácil de transportar y medir en el sitio

Para utilizar un probador de dureza Rockwell, un probador de dureza Brinell y un probador de dureza Vickers para detectar la dureza, es necesario cortar la pieza de trabajo en partes pequeñas antes de la prueba.

El probador de dureza ultrasónica es de tamaño pequeño, puede utilizarse para probar la dureza sin dañar la pieza de trabajo y es adecuado para probar la dureza en el sitio de piezas de trabajo grandes o de forma especial,y es ampliamente utilizado en la aviación, aeroespacial, industria, etc.

Prueba no destructiva de las piezas de trabajo

Las mediciones tradicionales de Tynell Rockwell y Brinell utilizan métodos de medición macroscópicos para indentar las grandes.Los probadores de dureza ultrasónica utilizan una sonda ultrasónica de baja carga que no deja hendiduras visibles después de la medición, ya que es adecuado para usuarios que requieren ensayos no destructivos en superficies elevadas.

Alta precisión y buena estabilidad

Se muestra la comparación de los resultados del probador de dureza ultrasónica y del probador de dureza de dimensión aparente para la misma pieza de trabajo (cuadro 1).

Comparación de los resultados de los ensayos con un probador de micro dureza y un probador de dureza ultrasónica

Cuadro 1. Comparación de los resultados del probador de dureza ultrasónica y del probador de dureza de dimensión aparente para medir la misma pieza de trabajo

V. PruebaLas conclusiones:

Mediante la comparación de los resultados anteriores, el probador de dureza ultrasónica tiene una mayor repetibilidad, una mayor precisión y estabilidad.

El probador de dureza ultrasónica SU-300H puede detectar directamente la dureza de los accesorios de tuberías redondas de metal grandes y detectar rápidamente los productos que no cumplen con el estándar de dureza.

El probador de dureza ultrasónica tiene las ventajas de una velocidad rápida, fácil de transportar y una alta precisión.y piezas de trabajo que no puedan ser probadas por un probador de dureza de escritorio, y también se puede utilizar para la inspección de dureza in situ de grandes cantidades de piezas terminadas, y no hay necesidad de preocuparse por el problema de la chatarra del producto después de la prueba de dureza.

El probador de dureza ultrasónica utiliza una pequeña fuerza de prueba de carga para medir piezas de trabajo más delgadas que el probador de dureza Leeb no puede medir, como placas delgadas, tuberías de paredes delgadas, capas de galvanoplastia,Revestimientos por pulverizaciónNo se dejan hendiduras visibles en la superficie de la pieza de trabajo después del ensayo.es ideal para usuarios de gama alta que no requieren daños en la superficie del producto, y puede realizar mediciones de dureza sin dañar el producto terminado.

Con software de procesamiento de datos SPC, admite datos en línea y datos históricos para recibir estadísticas, datos de medición visualizados, visualización de iconos intuitiva, puede establecer límites superiores e inferiores,resaltar las anomalías, apoya los informes de ahorro y exportación, y los datos de ensayos pueden rastrearse.

El probador de dureza ultrasónica de la serie Sinowon Precision SU-300 proporciona una solución eficiente de prueba de dureza in situ para la producción industrial moderna.Al mismo tiempo que mejora el control de calidad de la empresa, reduce las pérdidas de la empresa y aumenta los beneficios de la empresa.
