Máquina de medición de visión instantánea con voladizo

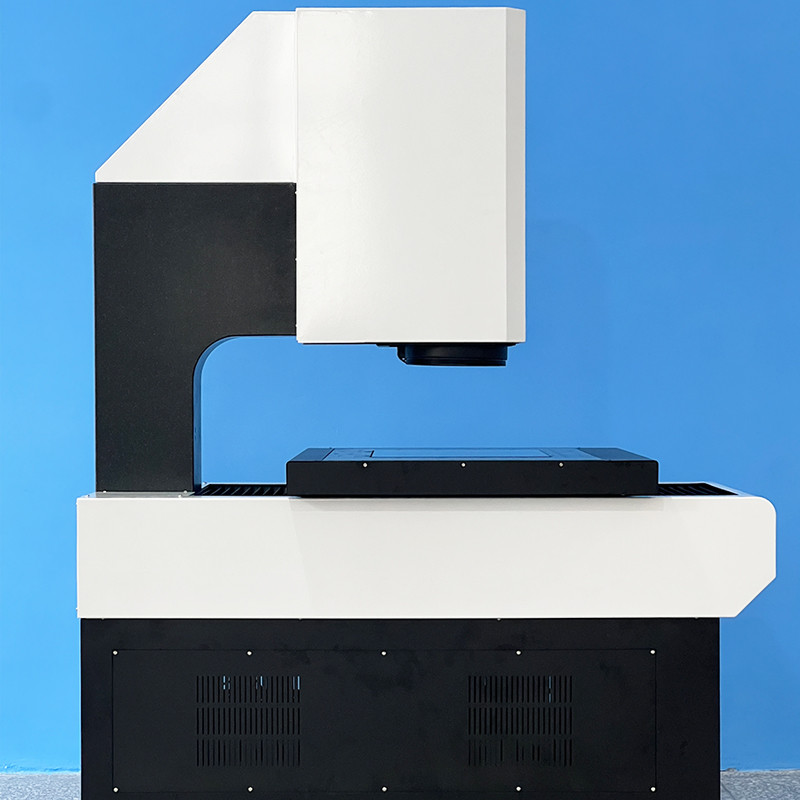

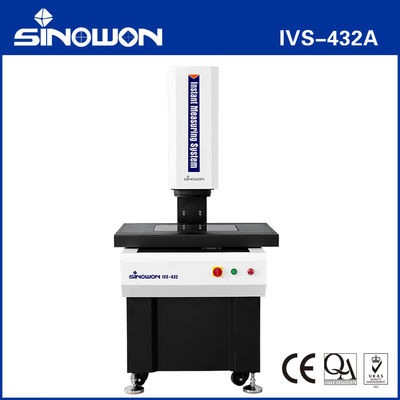

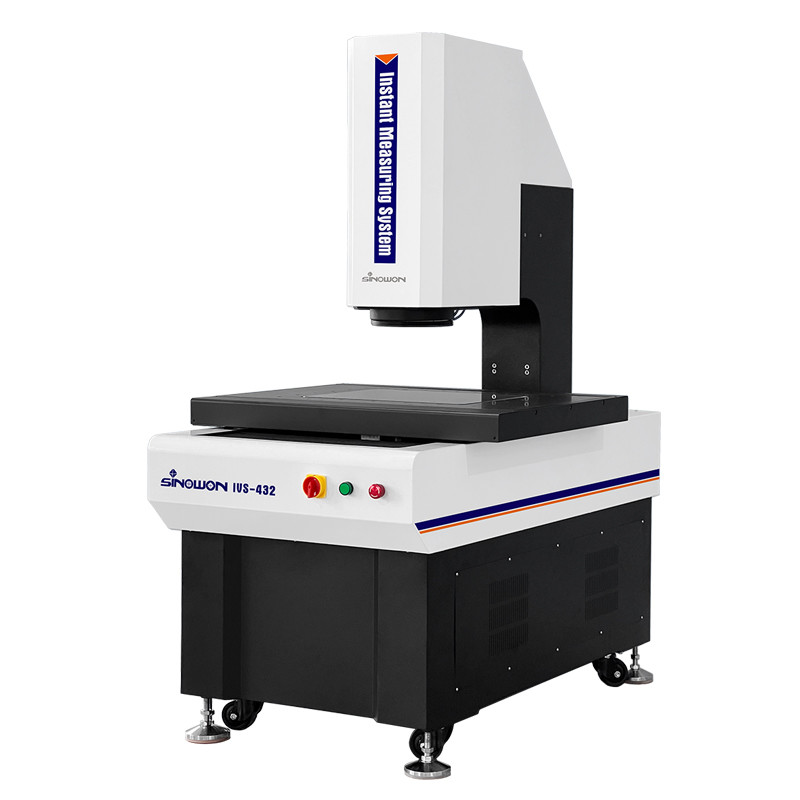

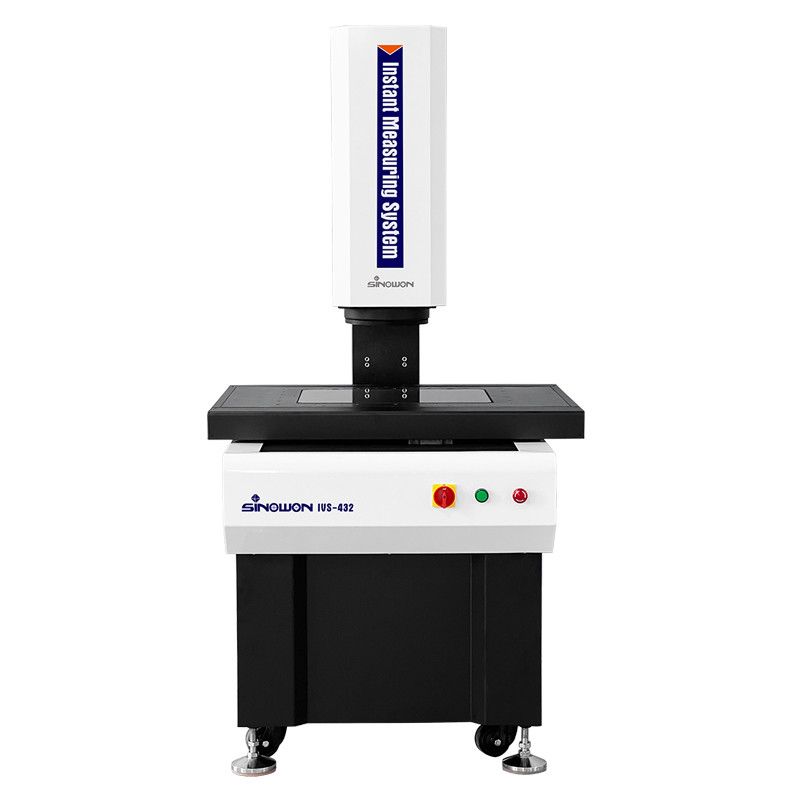

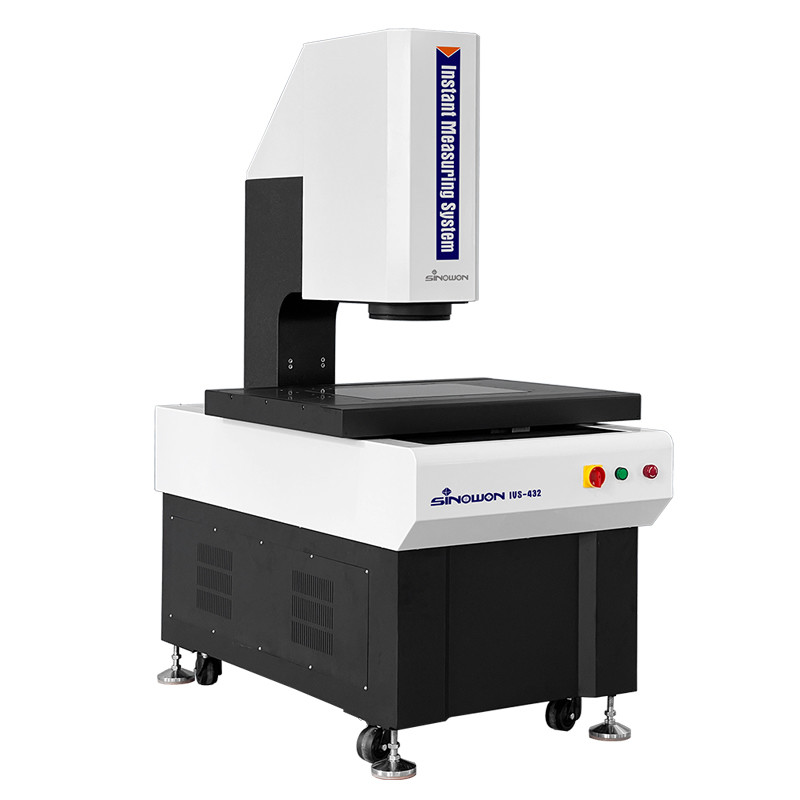

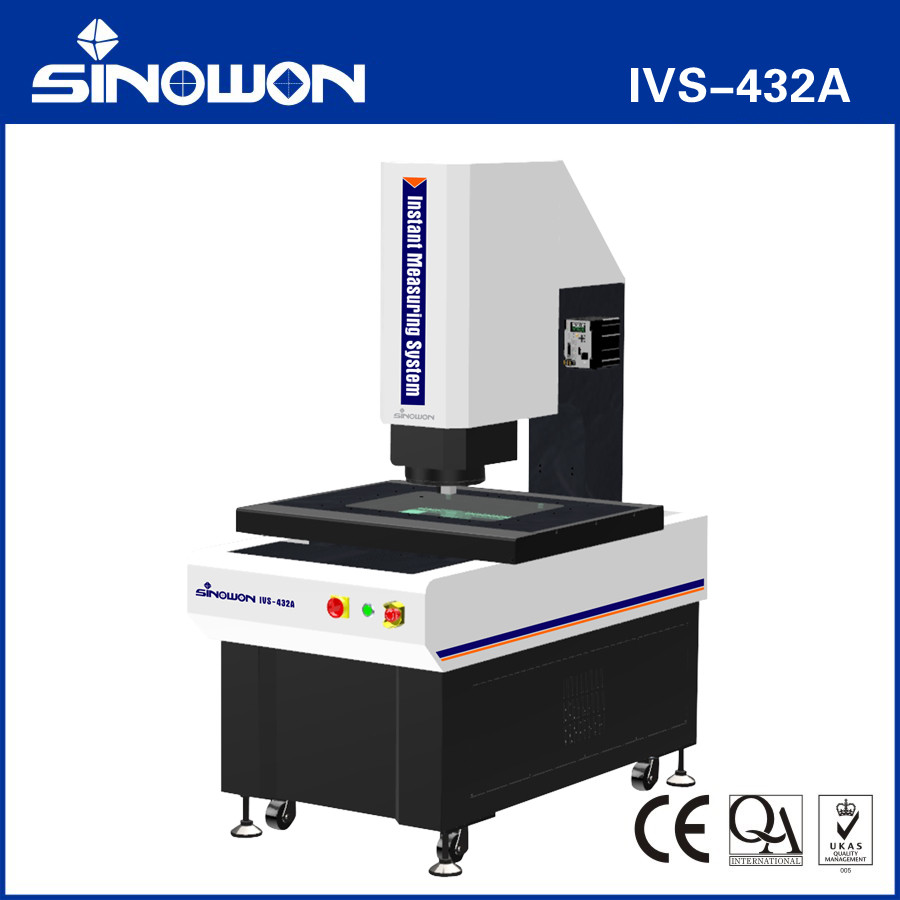

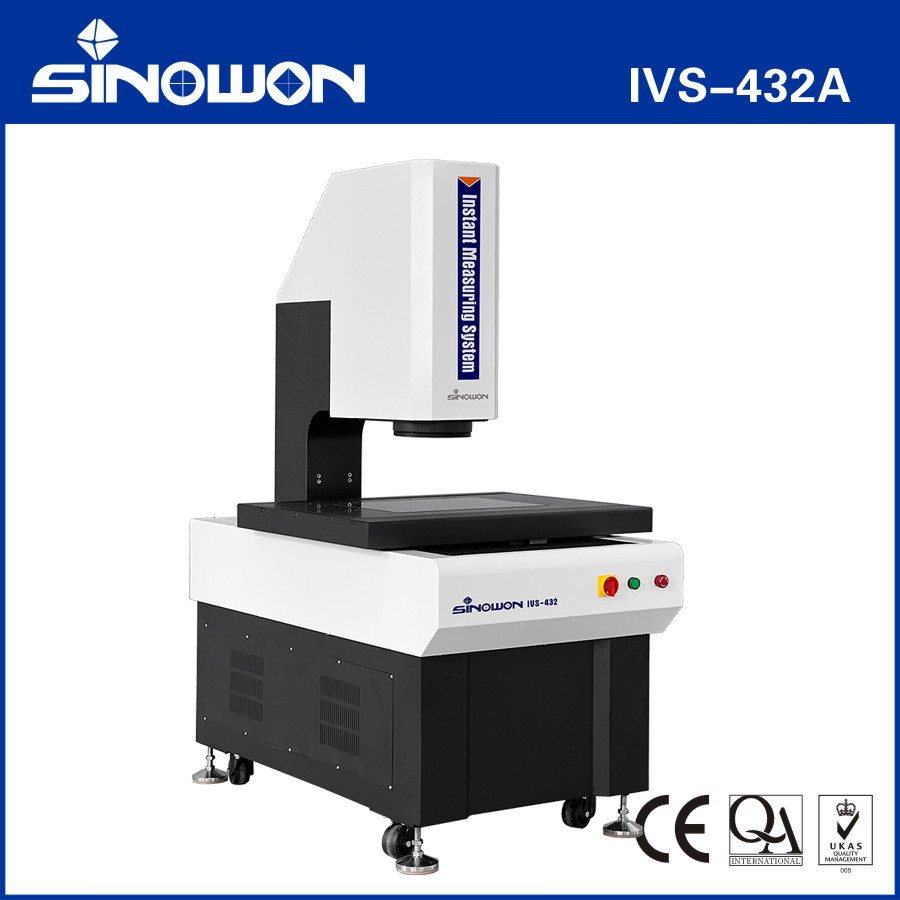

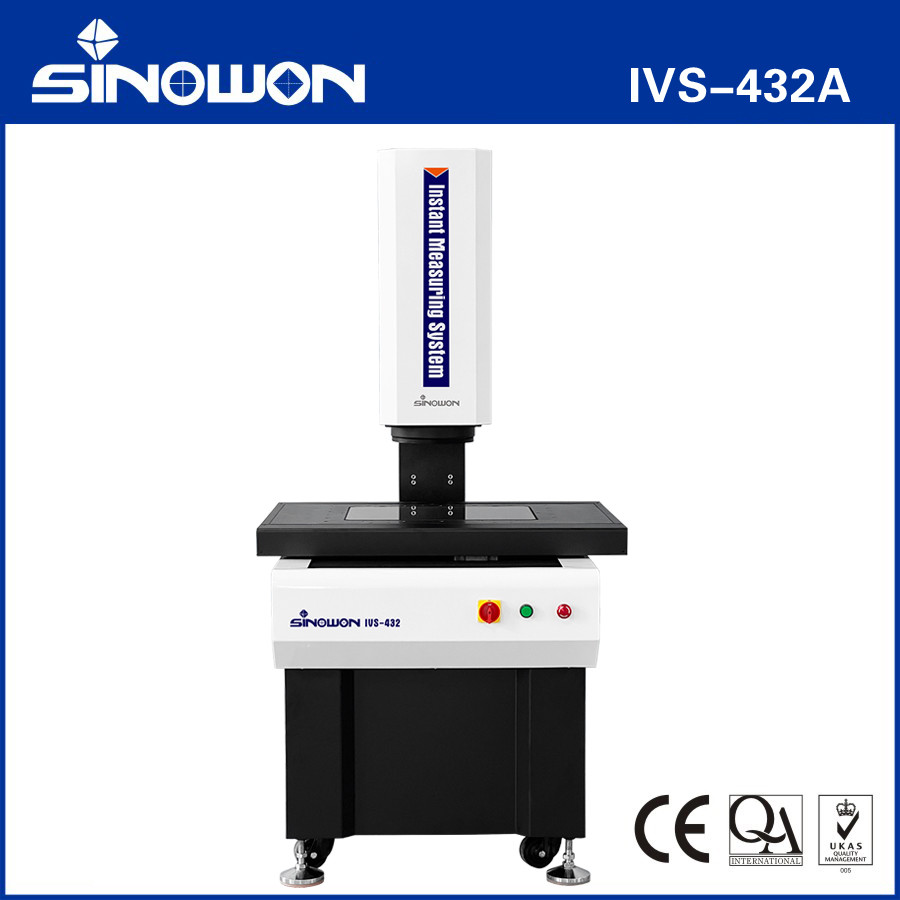

Sistema de medición de visión instantánea cantilever serie IVS-432

Introducción del producto:

La serie IVS es una máquina de medición de visión instantánea totalmente automática en voladizo con un sistema de lentes de doble aumento desarrollado para la medición GD&T con control motorizado automático de tres ejes. Está equipada con enfoque automático, control automático de iluminación y movimiento automático de la configuración de hardware y software para realizar la medición de dimensiones lineales y geométricas de forma rápida y precisa.

Características del producto:Equipado con una cámara de 20 millones de píxeles y una lente dual telecéntrica con doble aumento, la calidad de imagen es excelente;

• El diseño de alta telecentricidad por debajo de 0.02° garantiza la precisión de la medición para productos con diferencias de altura significativas;
• La baja distorsión de TV por debajo del 0.01% y la uniformidad de la distorsión en toda la imagen garantizan la precisión de repetibilidad dinámica de la medición;
• El diseño de doble aumento permite una medición eficiente con un gran campo de visión y una medición de alta precisión con alto aumento, satisfaciendo las necesidades duales de los clientes de eficiencia y precisión;
• El control de precisión totalmente automático CNC de tres ejes XYZ garantiza un posicionamiento preciso;

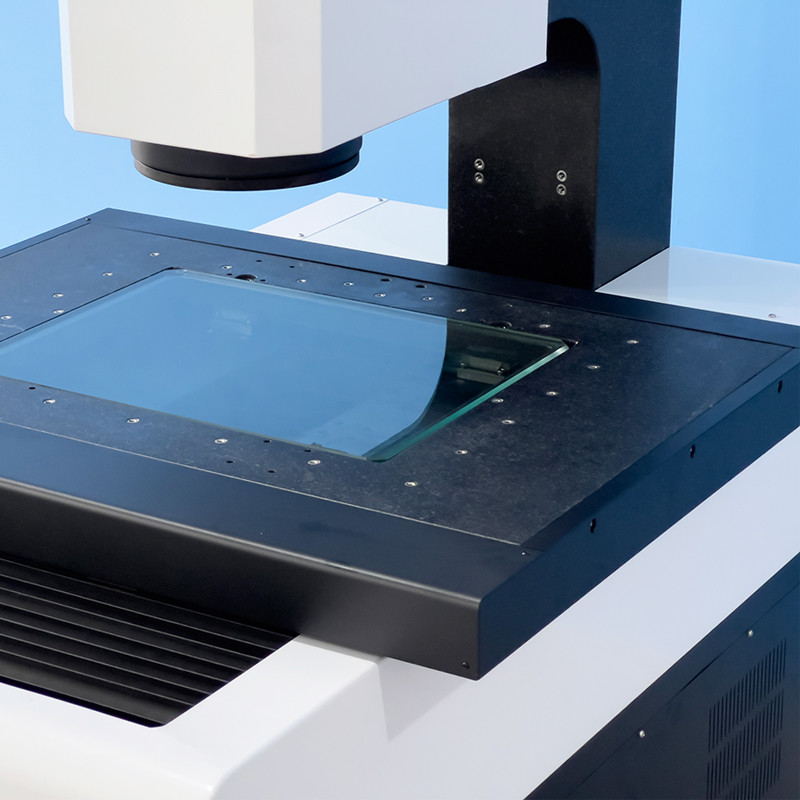

• El uso de una base y columna de mármol indio proporciona una buena estabilidad;
• Guías lineales de precisión, husillos de bolas rectificados, servomotores de CA, etc., garantizan la precisión y estabilidad del sistema de movimiento;
• La escala lineal de alta precisión de 0,5μm garantiza la precisión de posicionamiento y medición del sistema;

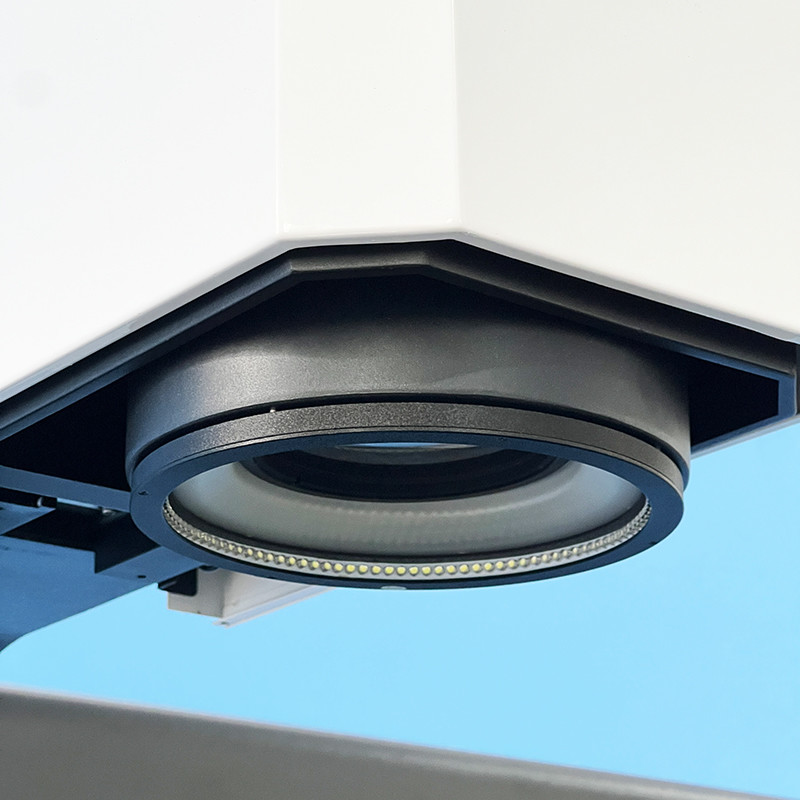

• Equipado con varias fuentes de luz y una función de elevación inteligente para adaptarse a varios escenarios de medición;
• El potente y fácil de usar software de medición Geomea mejora el control de calidad;
• Se pueden configurar programas de medición automáticos para completar de manera eficiente y rápida las mediciones por lotes;
• Los sensores de luz blanca sin contacto opcionales se pueden utilizar para medir el grosor, la planitud, etc.
• Aplicación:

Se puede aplicar a la medición de precisión de objetos de gran tamaño

• Industria 3C: pantallas de teléfonos móviles, carcasas de teléfonos móviles
• Industria electrónica: placas de circuito impreso (PCB)
• Nueva energía: baterías de litio
• Industria automotriz: piezas de precisión
• Especificaciones:

Producto

Categoría de producto

Modelo

Recorrido del eje X mm
