Equipo de medición de visión automática con voladizo

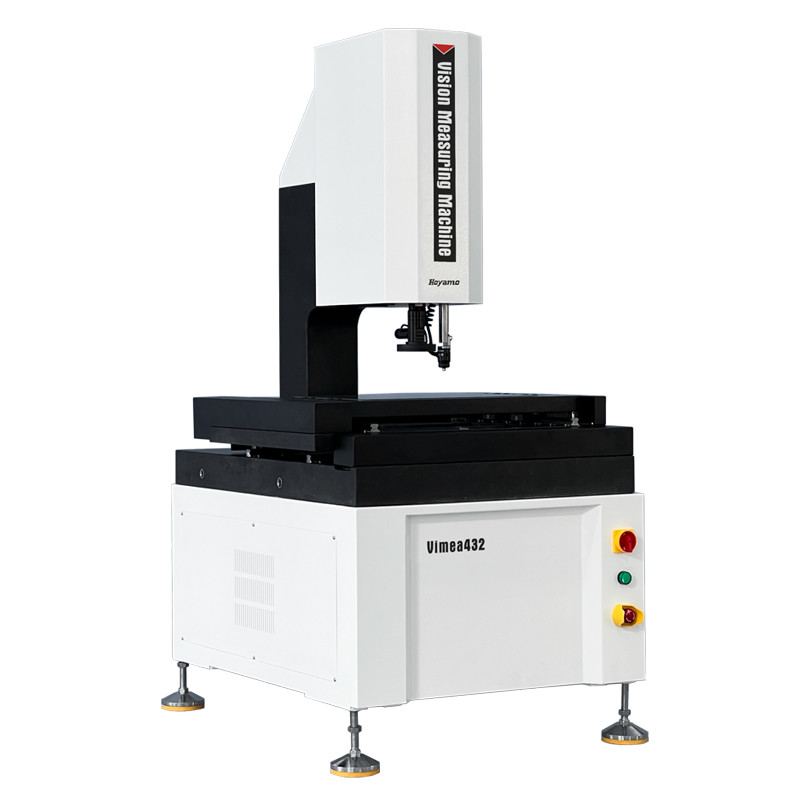

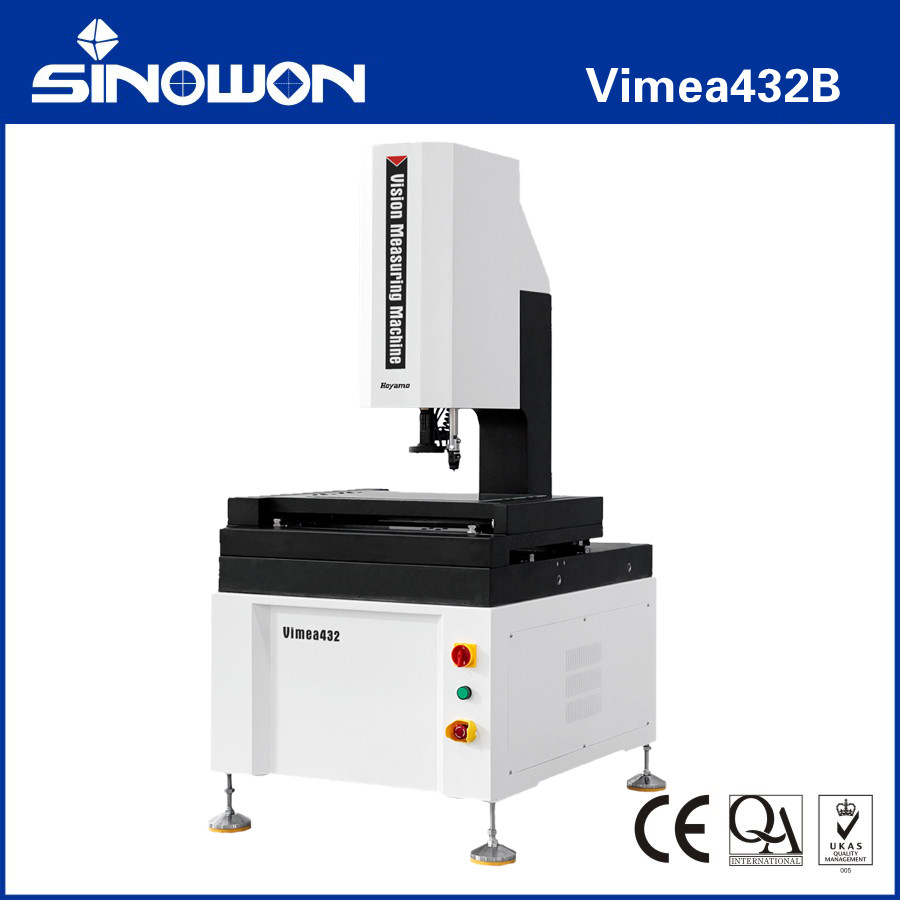

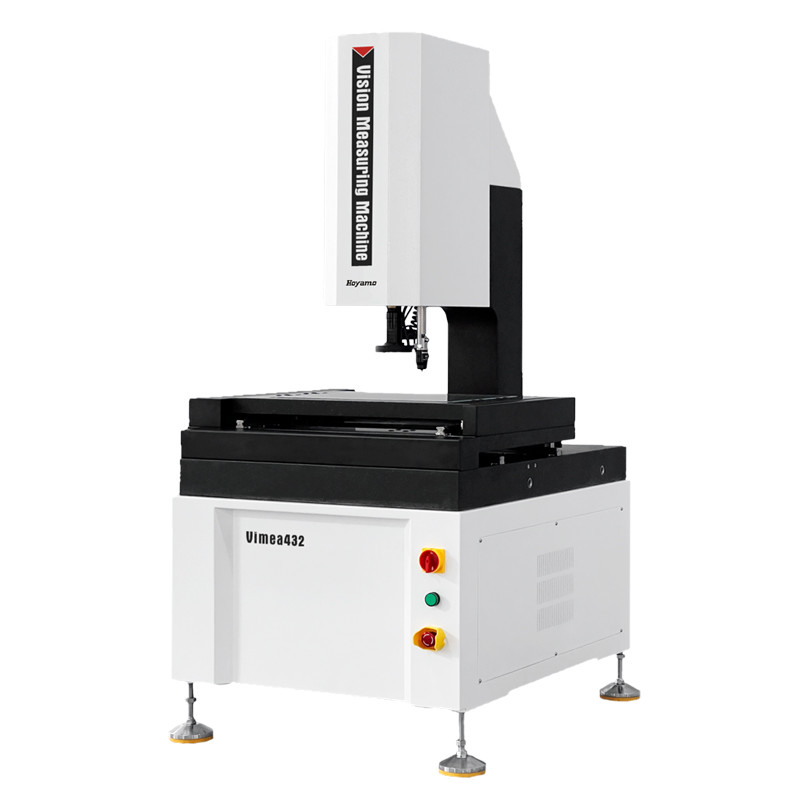

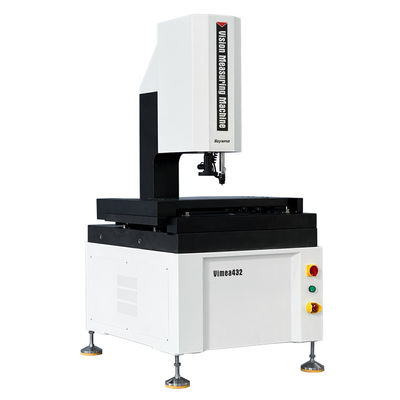

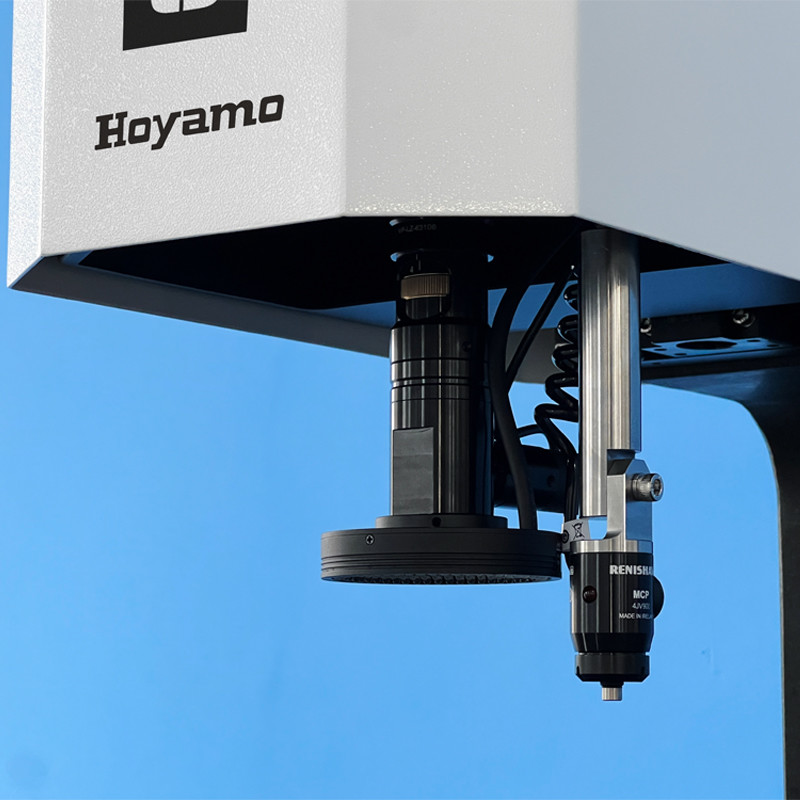

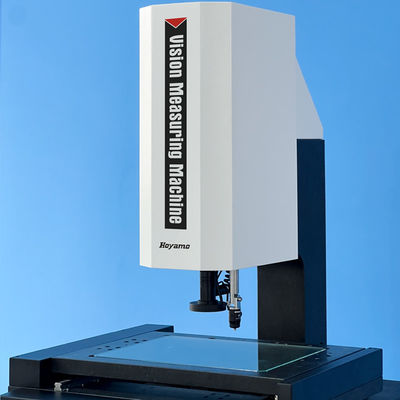

VoladizoSistema automático de medición por contacto y video 3D Vimea432B

Características del producto:

1. Control de precisión automático CNC de tres ejes XYZ, posicionamiento preciso;

2. Base y pilar de granito, buena estabilidad;

3. Guías lineales de precisión, husillos de bolas de grado de rectificado y servomotores de CA, etc., aseguran la precisión y estabilidad del sistema de movimiento;

4. Regla de rejilla de alta precisión de 0,5 μm para garantizar la precisión de posicionamiento y medición del sistema;

5. Cámara digital de alta resolución para satisfacer las necesidades de observación clara y medición precisa;

6. Lente óptica de alta definición de 6,5X, zoom preciso, corrección de píxeles única;

7. Sistema de iluminación de superficie LED de 5 anillos y 8 áreas controlado por programa e iluminación de contorno LED paralela que realiza de forma inteligente el ajuste de brillo de 256 niveles;

8. El software de medición Vision automático iMeasuring con funciones potentes y fácil de operar.

Especificaciones:

Nota:

L es la longitud medida (mm), la precisión mecánica del eje Z y la precisión del enfoque están muy relacionadas con la superficie de la pieza de trabajo.

El aumento es un valor aproximado, está relacionado con la dimensión del monitor y la resolución.

El objetivo de 0,5X o 2X es opcional según las necesidades.

Descripción del modelo de configuración del producto (Ejemplo con Vimea432):

Modelos y especificaciones del sistema de medición por video automático voladizo:

Tabla de guía de recorrido del sistema de medición por video automático voladizo:

Introducción del software:

El software iMeasuring es un software de medición multisensor profesional que se combina con la experiencia de diez años de los desarrolladores en la industria de la investigación de la medición y el software. El principio de diseño es una operación amigable, una función potente, alta precisión y estabilidad, y un mantenimiento sencillo.
● Excelente diseño de arquitectura de software y totalmente orientado a objetos, para garantizar que el software sea estable y confiable.
● Soporte con múltiples idiomas, sin necesidad de instalar un paquete de idioma y cambiar el software, lo que es conveniente para los clientes locales.
● Software de análisis estadístico SPC profesional conectado al software de medición, para realizar que los datos se puedan exportar automáticamente a la base de datos SPC sin operación manual.
● El mismo modelo de software será permanentemente gratuito para actualizar, lo que puede ayudar a reducir otros problemas para el cliente.
● Con un potente algoritmo de búsqueda de bordes, que puede ayudar a obtener el borde de la sombra o la imagen oscura y garantizar una alta precisión.
● El software podría reconocer y medir automáticamente líneas, círculos, arcos y otros elementos.
● Se basa en diferentes elementos y proporciona múltiples funciones de construcción de elementos, como traslación, rotación, extracción, combinaciones, paralelo, vertical, reflejo, simetría, intersección, tangente, etc.
● El software tiene una función de configuración de punto de interrupción, se puede cambiar de forma inteligente entre la medición manual y la medición automática.

Aplicación industrial:

La máquina de medición óptica OMM, también conocida como máquina de medición de visión y máquina de medición sin contacto, máquina de medición bidimensional, máquina de medición 2.5-Dimensional, con la actualización de la industria de alta precisión y microfabricación industrial moderna, adopta el método de medición de imagen óptica sin contacto para una medición rápida y precisa. La medición de dimensiones geométricas y tolerancias geométricas se vuelve inevitable.

Las máquinas de medición óptica son adecuadas para todos los campos de aplicación con el propósito de la medición de coordenadas y se utilizan ampliamente en maquinaria, electrónica, instrumentos, hardware, plásticos y otras industrias. Tales como: moldes, tornillos, metales, accesorios, caucho, placas de PCB, resortes, hardware, electrónica, plásticos, aviación, aeroespacial, etc., supera las deficiencias de los calibradores vernier tradicionales, los micrómetros y los proyectores de perfil, que es una máquina de medición de alta precisión, alta eficiencia y alta confiabilidad que integra tecnologías ópticas, mecánicas, electrónicas y de procesamiento de imágenes por computadora.

El objeto a medir se amplía mediante el sistema de magnificación óptica. Después de que las características de la imagen son recopiladas por el sistema de cámara CCD y procesadas por algoritmos de computadora y software, el contorno y la forma de la superficie, el tamaño, el ángulo y la posición de varias piezas complejas y precisas se pueden detectar automáticamente. Microinspección y control de calidad. Los datos de medición se pueden importar a AUTOCAD para convertirse en un dibujo de ingeniería completo, y se pueden generar documentos en formatos DXF, IGS y otros, y también se pueden importar a WORD, EXCEL y software de análisis estadístico SPC para generar CPK y varios informes estadísticos.
