Sistema de medición de visión automática con voladizo Alta precisión para medición de GD&T

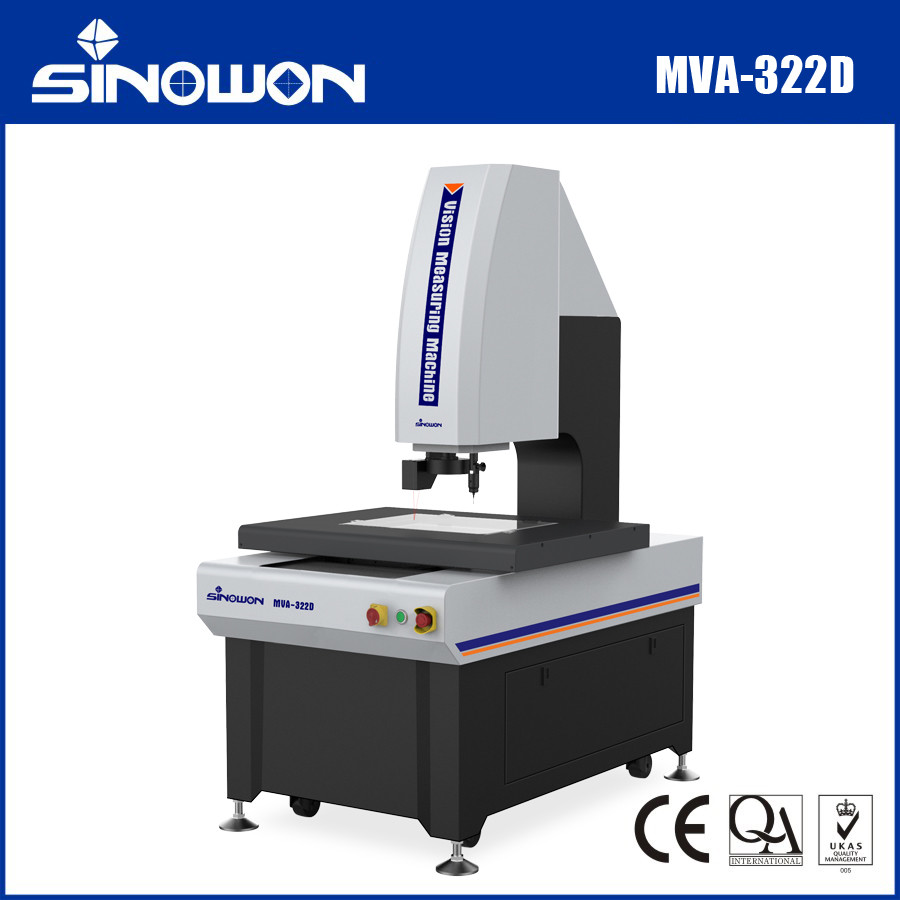

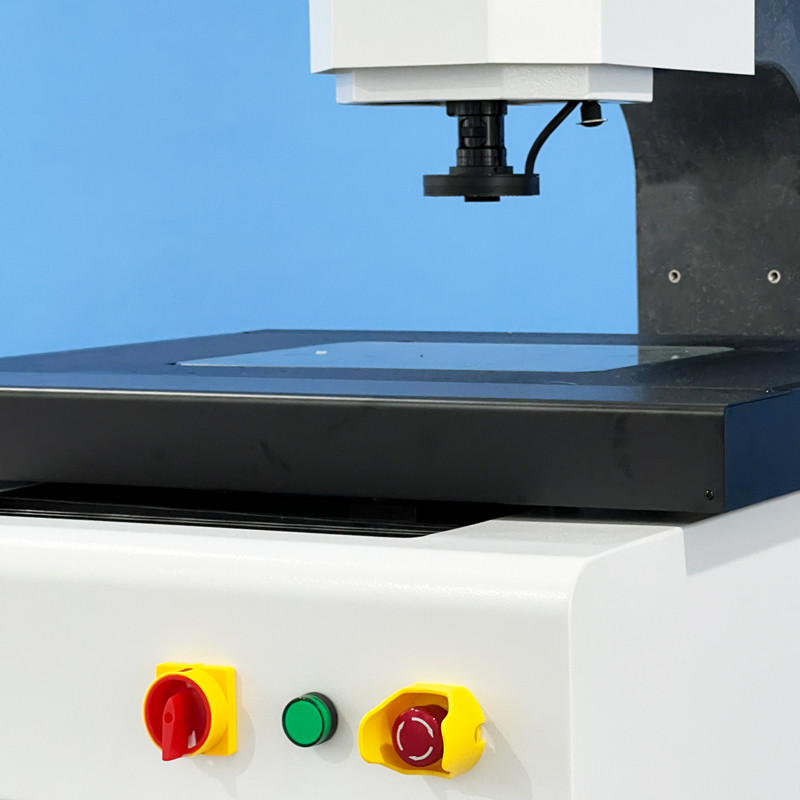

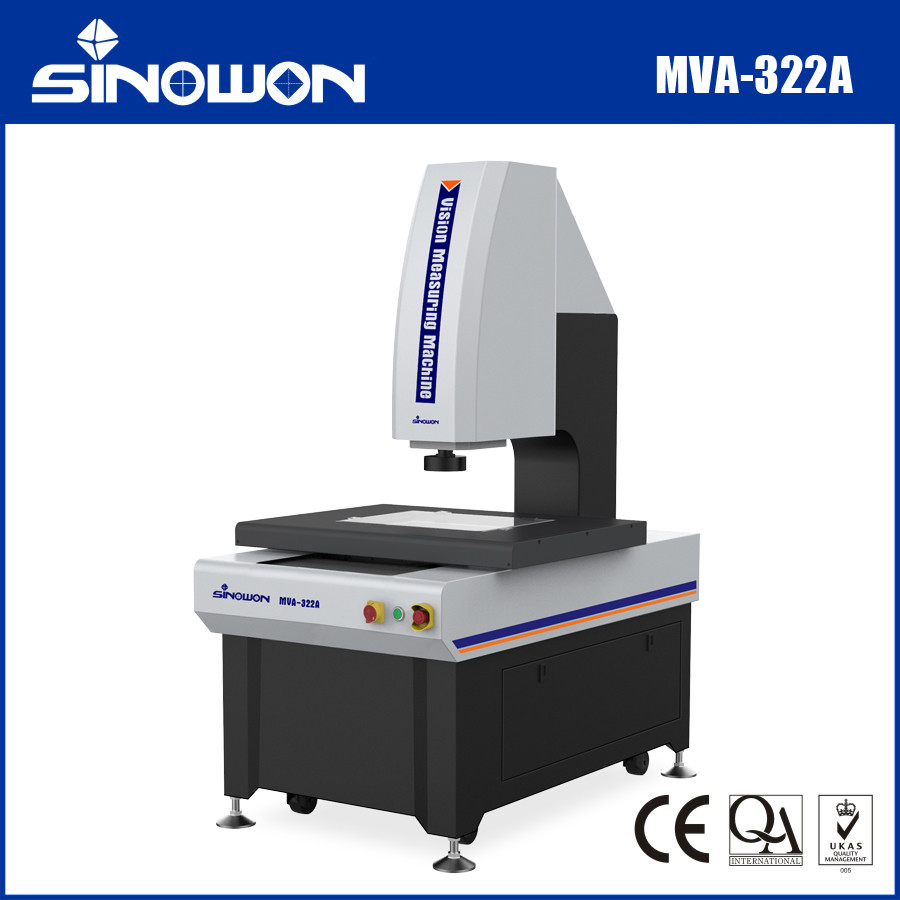

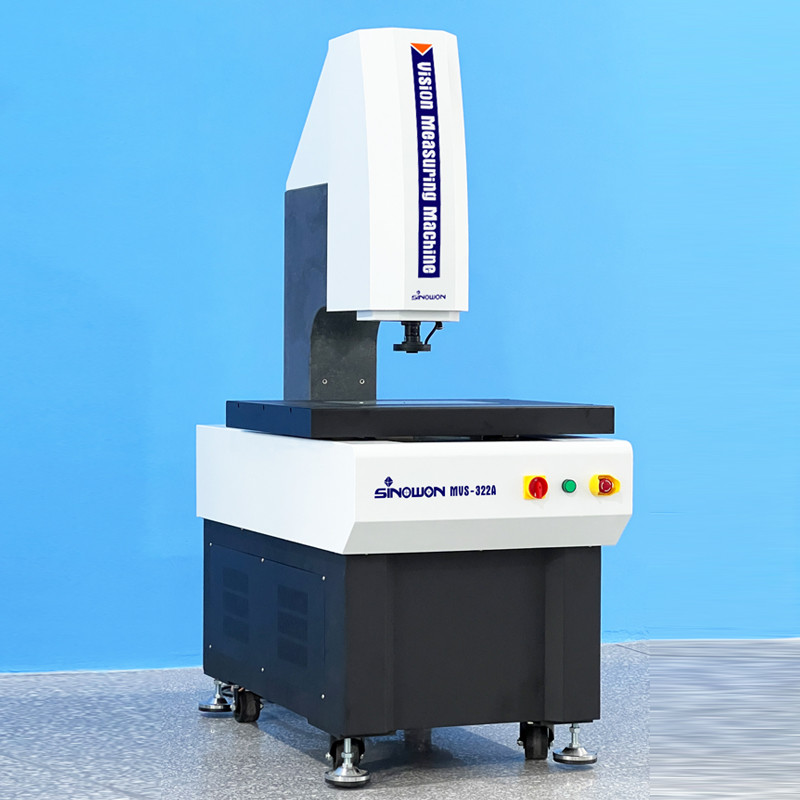

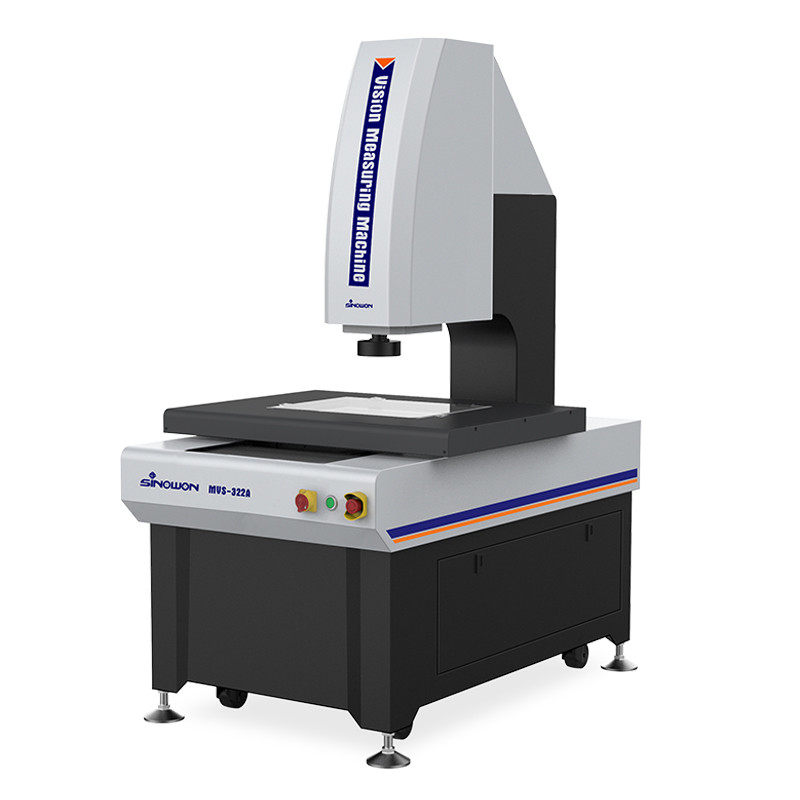

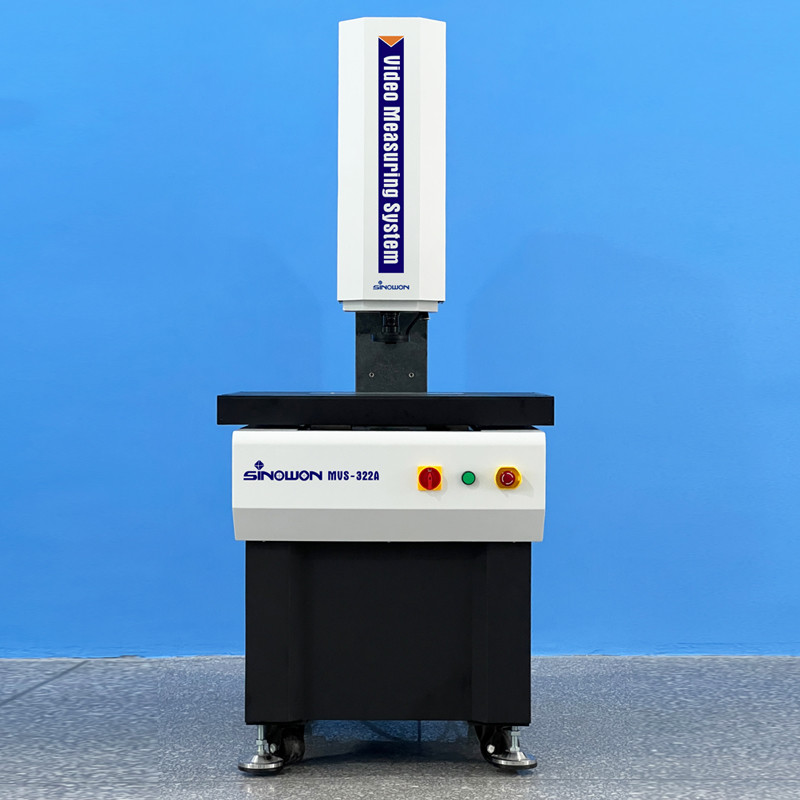

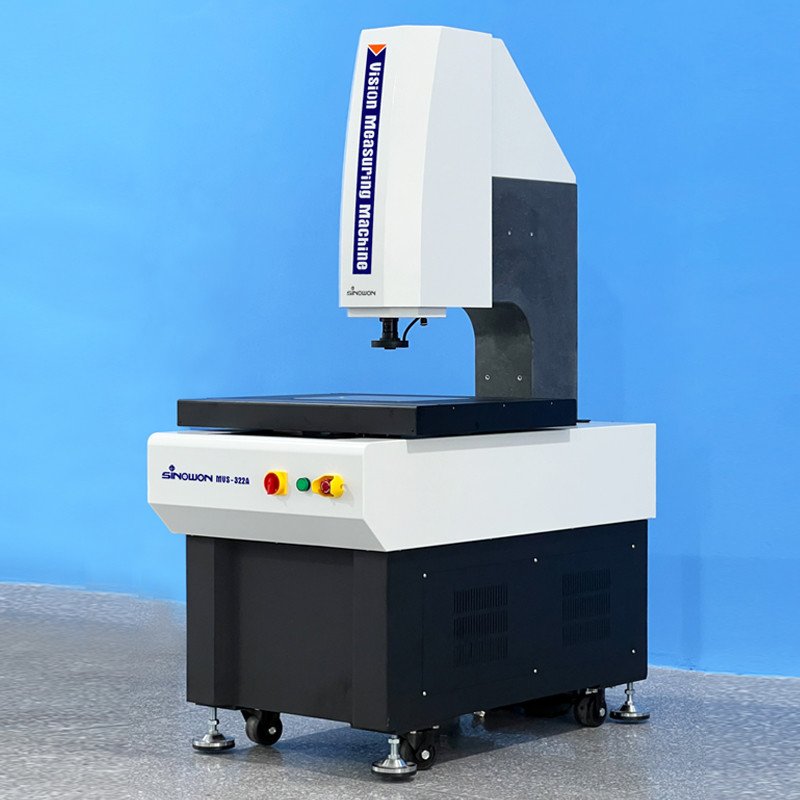

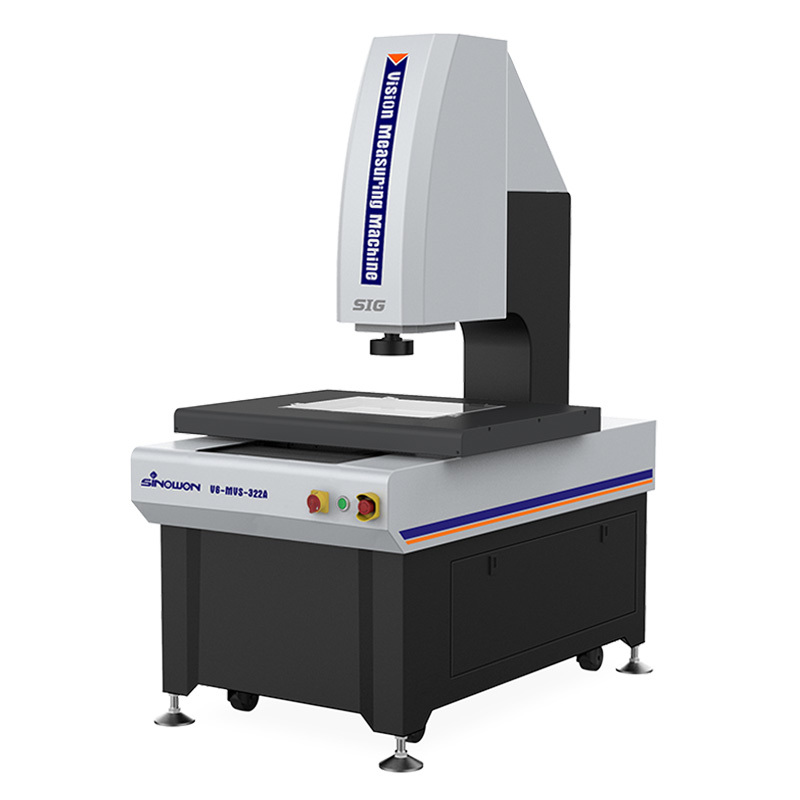

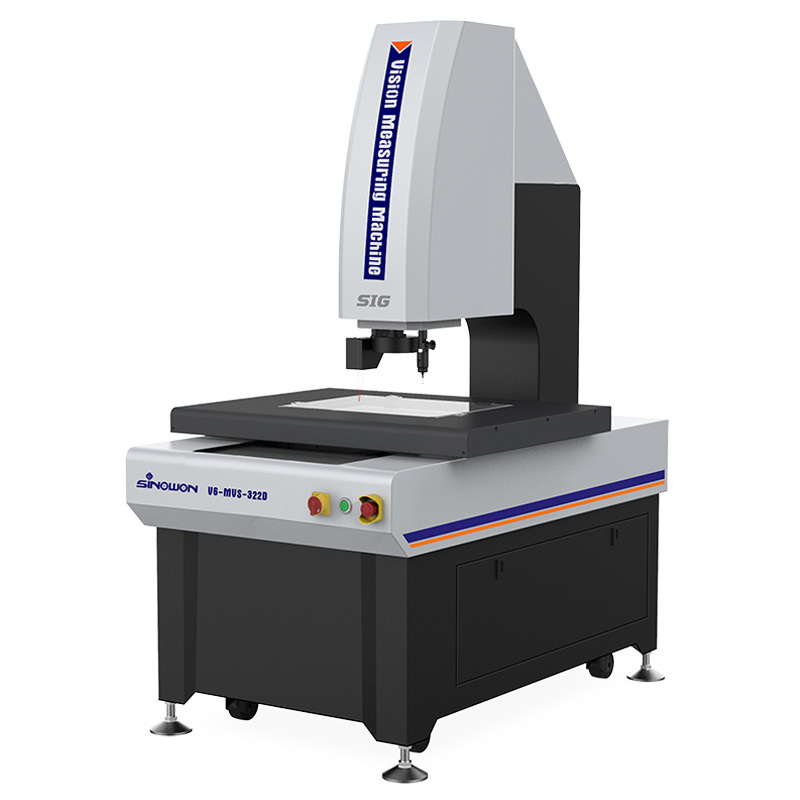

Máquina de medición de visión automática de alto precisión V6-MVS-322 Serie

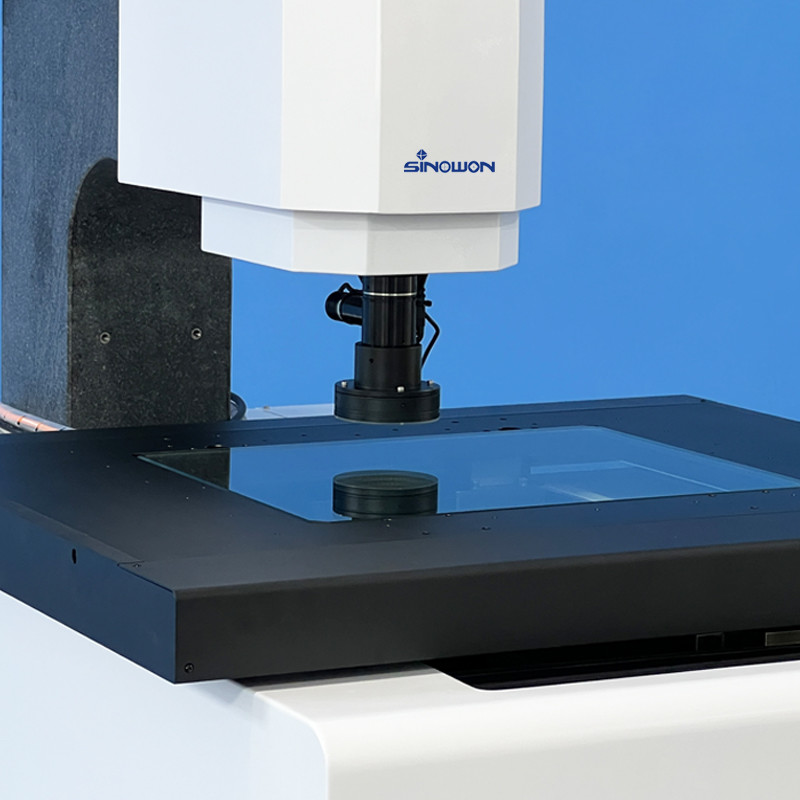

La serie MVS es una máquina de medición de visión totalmente automática de precisión en voladizo desarrollada para la medición de GD&T. Cuenta con control automático de tres ejes, enfoque automático,Control automático de la iluminación, con una configuración optimizada de hardware y software, y es capaz de medir dimensiones lineales y dimensiones geométricas.

Características del producto:

• Control de precisión automático CNC de tres ejes XYZ, posicionamiento preciso;
• Base y pilar de mármol indio, buena estabilidad;
• Guías lineales de precisión, tornillos de bolas de grado de rectificación y servomotores CA, etc., garantizan la precisión y la estabilidad del sistema de movimiento;
• 0Una regla de rejilla de alta precisión de 0,5 μm para garantizar la precisión de posicionamiento y medición del sistema;
• una cámara digital de alta resolución para satisfacer las necesidades de observación clara y medición precisa;
• 8.3X lente óptica de alta definición, zoom preciso, corrección de píxeles de una sola vez;
• El sistema de iluminación de superficie LED de 5 anillos de 8 áreas controlado por programa y el sistema de iluminación de contorno LED paralelo realizan un ajuste inteligente del brillo de 256 niveles.
• Software de medición automática de la serie iMeasuring Vision, potente y fácil de operar.

Especificaciones:

Descripción del modelo de configuración del producto ((Ejemplo con V6-MVEl S-322):

Modelos y especificaciones de las máquinas de medición de visión automática con voladizo:

Máquina de medición de visión automática con voladizo:

Máquina de medición de la visiónDibujos estructurales:

Configuración recomendada del ordenador:

El núcleo de la máquina de medición de visión es el sistema de control y el software de medición, y el sistema informático es el portador central de todas las operaciones, lo que requiere una alta estabilidad y compatibilidad.Configurar el ordenador de alto rendimiento Optiplex escritorio y WIN 10/11 genuino sistema operativo autorizado para resolver sus preocupaciones.

Introducción al software:

El software iMeasuring es un software de medición multisensorial profesional que se combina con la experiencia de diez años de los desarrolladores en la industria de la medición y la investigación de software.El principio de diseño es la operación amigable, función potente, alta precisión y estabilidad, mantenimiento simple.
● Diseño de arquitectura de software excelente y totalmente orientado a objetos, para garantizar que el software sea estable y confiable.
● Soporte con varios idiomas, no hay necesidad de instalar el paquete de idiomas y cambiar el software que es conveniente para los clientes locales.
● Software de análisis estadístico profesional SPC conectado a un software de medición, para darse cuenta de que los datos podrían exportarse automáticamente a la base de datos SPC sin necesidad de operación manual.
● El mismo modelo de software será permanente libre de actualizar, puede ayudar a reducir otros problemas para el cliente.
● Con un potente algoritmo de búsqueda de bordes, que puede ayudar a obtener el borde de la sombra o la imagen oscura y garantizar una alta precisión.
● El software puede reconocer y medir automáticamente líneas, círculos, arcos y otros elementos.
● Se basa en diferentes elementos y suministra función de construcción de elementos múltiples, tales como traducción, rotación, extracción, combinaciones, paralelo, vertical, espejo, simetría, intersección,tangente, etc.
● El software tiene la función de ajuste del punto de ruptura, puede cambiar de forma inteligente entre la medición manual y la medición automática.

Aplicación en la industria:

Máquina de medición óptica OMM, también conocida como Máquina de medición de visión y Máquina de medición sin contacto, Máquina de medición bidimensional, Máquina de medición de 2,5 dimensiones,con la modernización de la industria moderna de alta precisión y la microindustria de fabricaciónEn el caso de las imágenes ópticas, se utiliza un método de medición de imágenes ópticas sin contacto para una medición rápida y precisa.

Las máquinas de medición óptica son adecuadas para todos los campos de aplicación con el propósito de medir coordenadas, y se utilizan ampliamente en maquinaria, electrónica, instrumentos, hardware,plásticos y otras industrias. tales como: moldes, tornillos, metales, accesorios, caucho, placas de PCB, resortes, hardware, electrónica, plásticos, aviación, aeroespacial, etc., supera las deficiencias de las pinzas vernier tradicionales,el número de micrómetros, y Profile projectors, que es una máquina de medición de alta precisión, alta eficiencia y alta fiabilidad que integra tecnologías ópticas, mecánicas, electrónicas y de procesamiento de imágenes por ordenador.

El objeto a medir se amplía mediante el sistema de aumento óptico.el contorno y la forma de la superficie, el tamaño, el ángulo y la posición de varias piezas complejas y precisas pueden detectarse automáticamente.Los datos de medición se pueden importar en AUTOCAD para convertirse en un dibujo completo de ingeniería, y documentos en DXF, IGS y otros formatos se pueden generar, y también se pueden importar en WORD, EXCEL y SPC software de análisis estadístico para generar CPK y varios informes estadísticos.
